2008 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (329,1)
Clignotants arrière
4. Installer dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
(5 portes)
1. Tourner le bouton et retirer le cache.
Côté gauche
Côté droite
2. Tirer sur les cordelettes et retirer le
couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
Feux de freinage/Feux arrière
Entretien
Entretien réalisable par le propriétaire
8-45
Mazda6_8X48-EC-07G_Edition1 Page329
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (330,1)
Clignotants arrière
5. Installer dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
(Sport Wagon)
1. Tourner le bouton et retirer le cache.
Côté gauche
Côté droite
2. Tirer sur les cordelettes et retirer le
couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
Clignotants arrière
Feux de freinage/Feux arrière
5. Installer dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
8-46
Entretien
Entretien réalisable par le propriétaire
Mazda6_8X48-EC-07G_Edition1 Page330
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (331,1)
Feux de recul, feux arrière
(4 portes)
1. Tirer la section centrale de la pièce de
retenue en plastique et retirer la pièce
de retenue et la garniture d'extrémité du
coffre.
Installation Retrait
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feux de recul
Feux arrière
4. Installer dans l'ordre inverse du retrait.
(5 portes/Sport Wagon)
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.3. Débrancher l'ampoule de la douille.
Feux de recul
Feux arrière
4. Installer dans l'ordre inverse du retrait.
Feu de freinage auxiliaire
(4 portes)
1. Retirer la composante du feu de
freinage auxiliaire.
2. Détacher le connecteur électrique de la
prise.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer dans l'ordre inverse du retrait.
(5 portes)
1. Retirer le couvercle.
Entretien
Entretien réalisable par le propriétaire
8-47
Mazda6_8X48-EC-07G_Edition1 Page331
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (332,1)

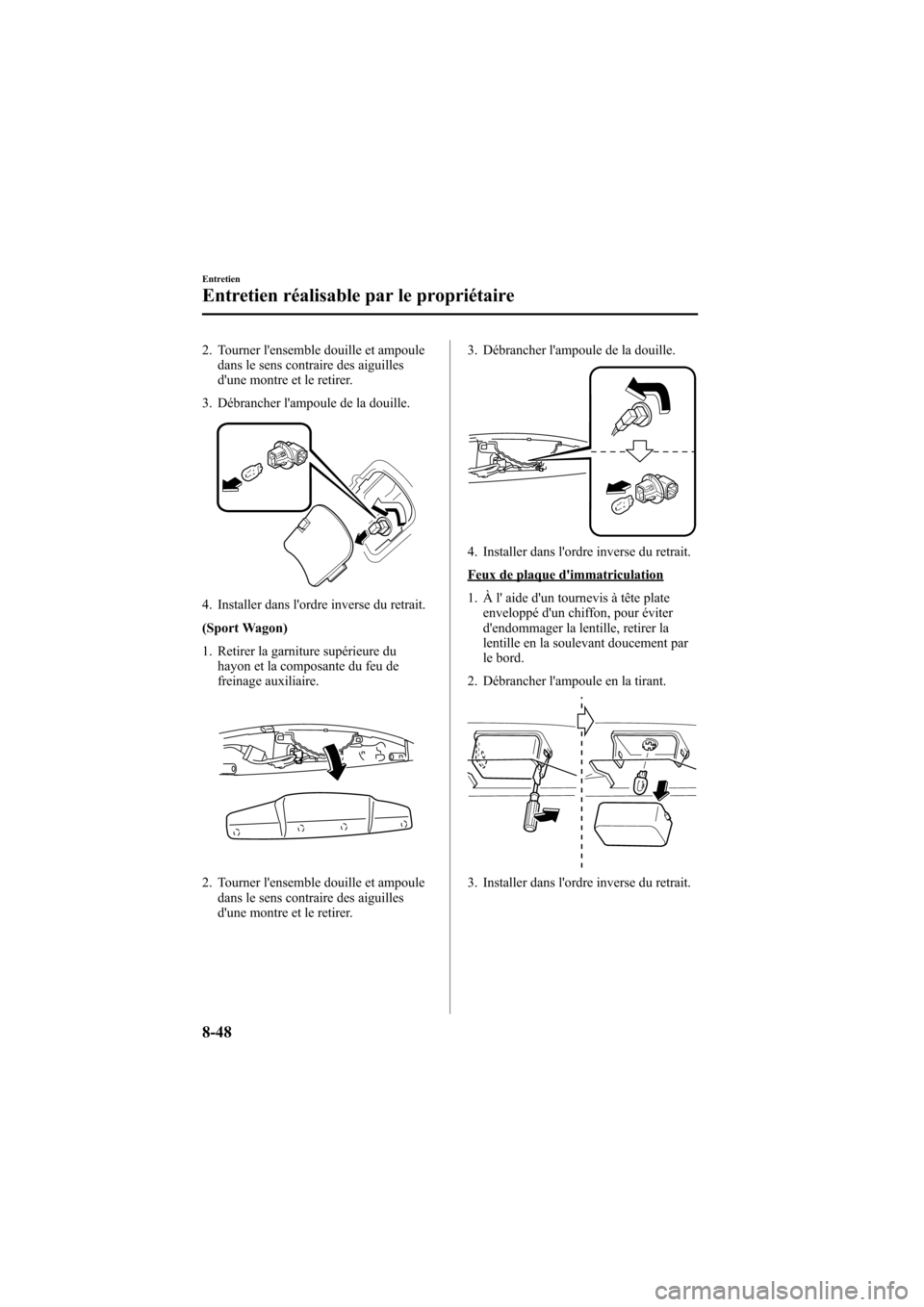

2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer dans l'ordre inverse du retrait.
(Sport Wagon)
1. Retirer la garniture supérieure du
hayon et la composante du feu de
freinage auxiliaire.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.3. Débrancher l'ampoule de la douille.
4. Installer dans l'ordre inverse du retrait.
Feux de plaque d'immatriculation
1. À l' aide d'un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
8-48
Entretien
Entretien réalisable par le propriétaire
Mazda6_8X48-EC-07G_Edition1 Page332
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (333,1)
qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/Lampes delecture (avec console supérieure)
1. Retirer les vis.
2. Insérer un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la garniture, dans
l'éclairage au pavillon comme illustré,
puis retirer l'unité de l'éclairage au
pavillon.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer dans l'ordre inverse du retrait.
Eclairage au pavillon/Lampes delecture (Sans console supérieure)
1. Insérer un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la garniture, dans
l'éclairage au pavillon comme illustré,
puis retirer l'unité de l'éclairage au
pavillon.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer dans l'ordre inverse du retrait.
Entretien
Entretien réalisable par le propriétaire
8-49
Mazda6_8X48-EC-07G_Edition1 Page333
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (334,1)
Eclairage de courtoisie, miroir de pare-soleil et éclairage de compartiment àbagages
1. A l' aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
RebordEclairages de
courtoisie
Eclairages de miroir
de pare-soleil
Rebord (Type A)
Rebord
Eclairages de miroir de pare-soleil
(Type B)
(5 portes)Eclairage de compartiment à bagages
Eclairage de compartiment à bagages
(Sport Wagon)
Rebord
3. Installer dans l'ordre inverse du retrait.
8-50
Entretien
Entretien réalisable par le propriétaire
Mazda6_8X48-EC-07G_Edition1 Page334
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (335,1)
Eclairage de coffre (4 portes)
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur lepanneau de base du côté conducteur
Si le circuit électrique ne fonctionne pas,
vérifier en premier les fusibles sur le
panneau de base du côté conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à
fusibles en le tirant droit.
Entretien
Entretien réalisable par le propriétaire
8-51
Mazda6_8X48-EC-07G_Edition1 Page335
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G

Black plate (336,1)
ATTENTION
Si le couvercle est tiré latéralement
cela risque de casser les languettes de
retenue.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur, d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
AUDIO ou CIGAR.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous lecapot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
8-52
Entretien
Entretien réalisable par le propriétaire
Mazda6_8X48-EC-07G_Edition1 Page336
Monday, June 11 2007 11:3 AM
Form No.8X48-EC-07G
