2008 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (65,1)
Les petits enfants doivent être protégés par un système de dispositif de sécurité pour
enfants, conformément aux lois en vigueur dans chaque région. Dans certaines régions, les
enfants plus grands doivent aussi utiliser un système de dispositif de sécurité pour enfants
(page 2-31).
Choisir avec attention le système de dispositif de sécurité pour enfants nécessaire pour
l'enfant et respecter les directives d'installation indiquées dans ce manuel, ainsi que celles
fournies par le fabricant du système de dispositif de sécurité pour enfants.
PRUDENCE
Les occupants des véhicules équipés de coussins d'air doivent attacher leur ceinture
de sécurité:
Le fait de compter sur la seule protection des coussins d'air en cas d'accident est
dangereux. Les coussins d'air seuls peuvent ne pas éviter des blessures graves. Les
coussins d'air appropriés se déploieront normalement que lors de la première
collision, semi-frontale ou latérale d'une force modérée ou plus. Tous les passagers
du véhicule doivent porter la ceinture de sécurité.
Les enfants ne doivent pas s'asseoir sur le siège du passager avant:
Le fait d'asseoir un enfant de 12 ans ou moins sur le siège avant est dangereux.
L'enfant peut être frappé par le coussin d'air s'il se déploie et subir de graves
blessures ou même la mort. Même si le témoin de désactivation du coussin d'air du
passager avant s'allume, placer toujours le siège du passager avant le plus loin
possible vers l'arrière. Un enfant endormi est susceptible d'appuyer sa tête contre la
portière et d'être cogné par le coussin d'air latéral en cas de collision modérée du côté
droit. Autant que possible, toujours attacher un enfant de 12 ans ou moins sur le
siège arrière, à l'aide d'un système de dispositif de sécurité pour enfants approprié
suivant l'âge et la taille de l'enfant.
Ne jamais utiliser, sur le siège avant avec un coussin d'air qui risque de se déployer,
un système de dispositif de sécurité pour enfants faisant face à l'arrière du véhicule:
Les systèmes de dispositif de sécurité faisant face à l'arrière du véhicule installés sur
le siège avant sont en fait particulièrement dangereux, même si vous êtes convaincu
qu'un coussin d'air de passager avant ne se déploiera pas parce que le témoin de
désactivation de coussin d'air du passager avant est allumé.
Le dispositif de sécurité peut être cogné par le coussin qui se déploie et poussé
violemment vers l'arrière causant de graves blessures ou la mort à l'enfant.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51
Mazda6_8X48-EC-07G_Edition1 Page65
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (66,1)
Ne pas s'asseoir trop près des coussins d'air du conducteur et du passager avant:
Le fait de s'asseoir trop près des modules de coussins d'air du conducteur et du
passager avant, ou de placer les mains ou les pieds dessus, est extrêmement
dangereux. Les coussins d'air du conducteur et du passager avant se déploient avec
une très grande force et vitesse. De graves blessures peuvent se produire si une
personne se trouve trop près. Le conducteur devrait toujours maintenir le volant par
l'extérieur. Le passager du siège avant devrait garder les deux pieds sur le plancher.
Les occupants des sièges avant devraient régler leur siège vers l'arrière au maximum
et toujours s'asseoir droit contre le dossier du siège avec la ceinture de sécurité portée
correctement.
S'asseoir au centre du siège et attacher correctement sa ceinture de sécurité:
Le fait de s'asseoir trop près des modules de coussin d'air latéral ou de placer les
mains dessus est extrêmement dangereux. Le coussin d'air latéral se déploie avec
une très grande force, à haute vitesse, directement du côté extérieur du siège avant,
s'étendant le long des portières avant du côté de la collision. De graves blessures
peuvent se produire si une personne est assise trop près de la portière ou est appuyée
contre la vitre, ou si les occupants des sièges arrière ont les mains sur les côtés du
dossier du siège avant. De plus, dormir contre la portière ou se pencher à l'extérieur
par la fenêtre du véhicule, peut bloquer le coussin d'air latéral et le rideau de sécurité
gonflable et éliminer les avantages de la protection supplémentaire. Laisser assez de
place pour le déploiement des coussins d'air latéraux et des rideaux de sécurité
gonflables, en s'asseyant au centre du siège lorsque le véhicule est en mouvement, et
avec la ceinture de sécurité portée correctement.
Ne pas fixer d'objets sur l'endroit ou à proximité de l'endroit où les coussins d'air du
conducteur et du passager avant se déploient:
Le fait de fixer un objet sur les modules de coussins d'air du conducteur et du
passager avant, ou de placer un objet devant ceux-ci, est dangereux. En cas
d'accident, l'objet pourrait gêner le déploiement du coussin d'air et blesser les
passagers.
Ne pas fixer d'objets à l'endroit où un coussin d'air latéral se déploie, ou dans la zone
environnante:
Le fait d'attacher des articles sur le siège avant de sorte que le côté extérieur du siège
soit couvert est dangereux. En cas d'accident, l'objet peut gêner le fonctionnement du
coussin d'air latéral, qui se déploie à partir du côté extérieur des sièges avant,
enlevant la protection adéquate des coussins d'air latéraux ou redirigeant de
manière dangereuse le coussin d'air latéral. De plus, le coussin d'air risque de se
déchirer répandant du gaz.
Ne pas accrocher de filet, de pochette pour cartes ou de sac à dos avec courroies
latérales sur les sièges avant. Ne jamais utiliser de housses pour siège sur les sièges
avant. Toujours garder les modules de coussins d'air latéraux des sièges avant libres
d'objet afin de permettre le déploiement en cas de collision.
2-52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page66
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (67,1)
Ne pas fixer d'objets à l'endroit où un rideau de sécurité gonflable se déploie, ou dans
la zone environnante:
Le fait de fixer un objet aux endroits où les rideaux de sécurité gonflables s'activent,
comme sur la vitre du pare-brise, les vitres latérales, les montants de vitres avant et
arrière et le long du bord du pavillon et des poignées d'assistance est dangereux. En
cas d'accident, l'objet peut gêner le fonctionnement du rideau de sécurité gonflable,
qui se déploie à partir des montants de vitres avant et arrière et le long du bord du
pavillon, enlevant la protection adéquate des rideaux de sécurité gonflables ou en les
redirigeant de manière dangereuse. De plus, le coussin d'air risque de se déchirer
répandant du gaz.
Ne pas accrocher de cintres ou autres objets aux poignées d'assistance. Utiliser le
crochet à manteau pour accrocher des vêtements. Toujours garder les modules de
rideaux de sécurité gonflables libres d'objet afin de permettre le déploiement en cas
de collision.
Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant. Les
composants essentiels du système de retenue supplémentaire pourraient être
endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient
de ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afin
d'éviter d'endommager les composants essentiels du système de retenue
supplémentaire, ne pas placer de bagages ou autres objets sous les sièges avant.
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonflement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire
après que les coussins d'air se soient gonflés. Immédiatement après le gonflage, ils
sont très chauds. On risque de se brûler.
Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être affecté. Ceci
peut déclencher les coussins d'air accidentellement, ou cela peut empêcher les
coussins d'air de se déployer lors d'un accident. Les passagers avant risqueraient de
subir de graves blessures.
Ne pas modifier la suspension:
Le fait de modifier la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou l'amortissement de la suspension est modifié, le véhicule ne pourra pas détecter
une collision correctement, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-53
Mazda6_8X48-EC-07G_Edition1 Page67
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (68,1)

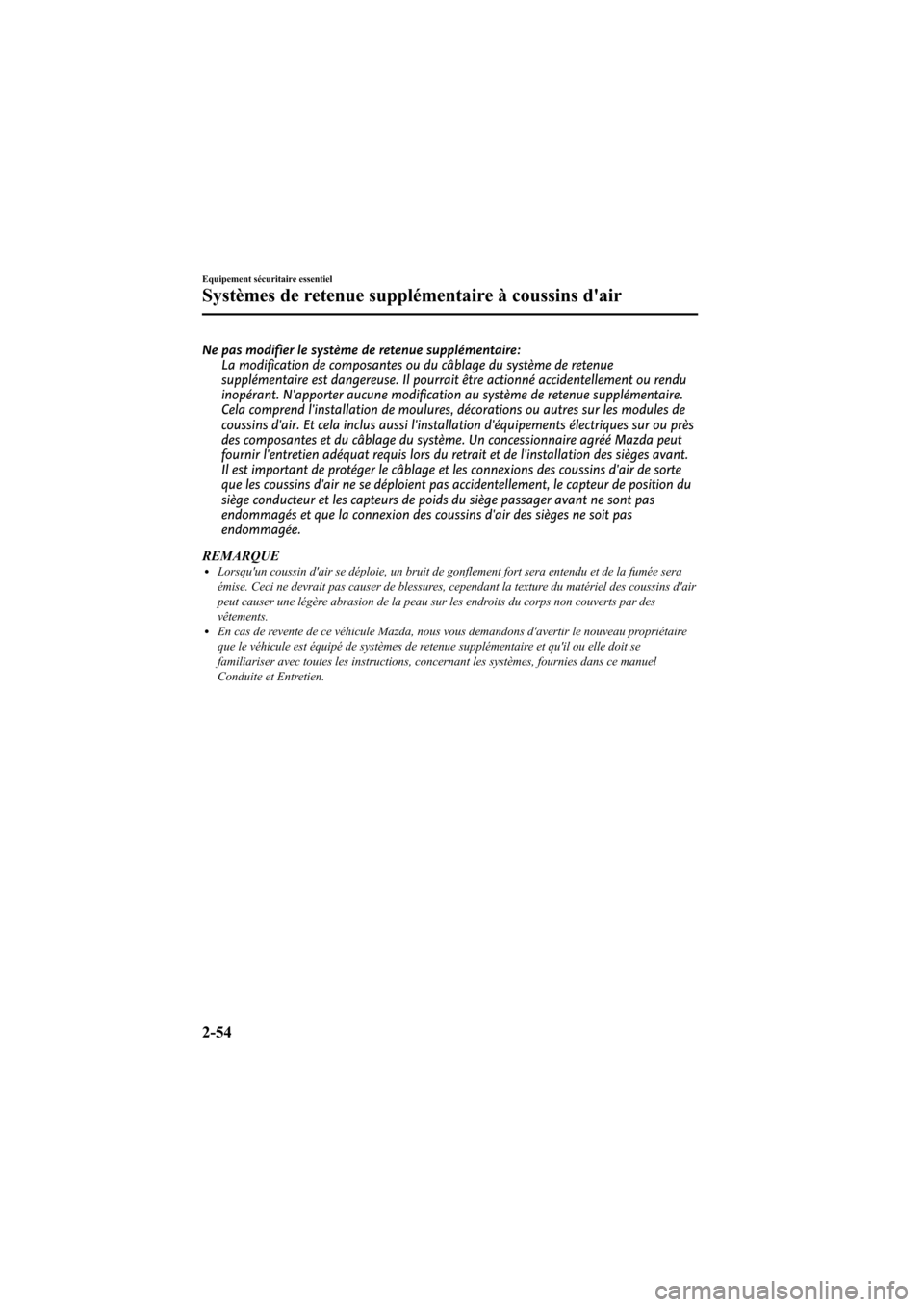

Ne pas modifier le système de retenue supplémentaire:
La modification de composantes ou du câblage du système de retenue
supplémentaire est dangereuse. Il pourrait être actionné accidentellement ou rendu
inopérant. N'apporter aucune modification au système de retenue supplémentaire.
Cela comprend l'installation de moulures, décorations ou autres sur les modules de
coussins d'air. Et cela inclus aussi l'installation d'équipements électriques sur ou près
des composantes et du câblage du système. Un concessionnaire agréé Mazda peut
fournir l'entretien adéquat requis lors du retrait et de l'installation des sièges avant.
Il est important de protéger le câblage et les connexions des coussins d'air de sorte
que les coussins d'air ne se déploient pas accidentellement, le capteur de position du
siège conducteur et les capteurs de poids du siège passager avant ne sont pas
endommagés et que la connexion des coussins d'air des sièges ne soit pas
endommagée.
REMARQUE
lLorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la fumée sera
émise. Ceci ne devrait pas causer de blessures, cependant la texture du matériel des coussins d'air
peut causer une légère abrasion de la peau sur les endroits du corps non couverts par des
vêtements.
lEn cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau propriétaire
que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou elle doit se
familiariser avec toutes les instructions, concernant les systèmes, fournies dans ce manuel
Conduite et Entretien.
2-54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page68
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (69,1)
Composants du système de retenue supplémentaire
Le système de retenue supplémentaire se compose de deux sous-systèmes principaux:lLe système de coussin d'air avec dispositifs de gonflage et coussins d'air.lLe système électrique avec détecteurs de choc et module de diagnostic.
Les coussins d'air sont montés:
lLe moyeu du volant de directionlLe tableau de bord côté passager avantlLes côtés extérieurs des dossiers des sièges avantlLes montants de pare-brise et de lunette arrière, et le bord du pavillon le long des deux
côtés
Les coussins d'air ne sont pas visibles tant qu'ils ne sont pas activés.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-55
Mazda6_8X48-EC-07G_Edition1 Page69
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (70,1)
qComposants du système de coussin d'air avant
(1)
(6)
(10)
(7)(6) (9)(5) (4) (3) (2)
(8) (11)
(1) Capteur de position du siège du conducteur (page 2-58)
(2) Sièges avant
(3) Voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité avant
(page 2-68)
(4) Dispositifs de gonflage à deux étapes et coussins d'air avant
(5) Détecteur de choc de coussin d'air avant
(6) Témoin de désactivation du coussin d'air du passager avant (page 2-58)
(7) Systèmes de dispositif de prétension de ceinture de sécurité avant et de limite de charge
(page 2-22)
(8) Capteurs de poids du siège du passager avant (page 2-58)
(9) Module de contrôle du capteur de poids du siège passager avant
(10) Détecteur de choc et module de diagnostic (Unité SAS)
(11) Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
(page 2-58)
2-56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page70
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (71,1)
qComposants du système de coussin d'air latéral et de rideau de sécurité gonflable
4 portes/5 portes
Sport Wagon
(3) (1)(1)
(4)(2)
(4)(3) (1)(1) (2)
(1) Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
(2) Sièges avant
(3) Détecteur de choc et module de diagnostic (Unité SAS)
(4) Détecteur de choc latéral
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-57
Mazda6_8X48-EC-07G_Edition1 Page71
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G

Black plate (72,1)
Explication du fonctionnement des coussins d'air
qFonctionnement des coussins d'air avant
Lorsque les détecteurs de choc des coussins d'air détectent une collision frontale d'une
force supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs
de gonflage.
Des gaz sont produits pour gonfler les coussins d'air avant, puis après leur déploiement, les
coussins d'air avant se dégonflent rapidement.
Les coussins d'air avant ne fonctionnent qu'une seule fois. Après cela,les coussins d'air
avant ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les composants du systèmes.
Les dispositifs de gonflage à deux étapes des coussins d'air avant commandent le
déploiement des coussins d'air selon deux niveaux de puissance. Lors d'une collision d'une
sévérité modérée, les coussins d'air avant se déploient avec une puissance moindre, alors
que lors d'une collision plus grave, ils se déploient avec de plus de puissance. Le
déploiement des coussins d'air avant peut être différent entre celui du conducteur et celui
du passager avant selon la position du siège du conducteur, le poids du passager avant et
l'utilisation des ceintures de sécurité avant, chacun de ces facteurs fournissant des données
au système de coussins d'air par l'intermédiaire de leur capteur.
Les coussins d'air avant
ne se déploient qu'en cas
de collision frontale ou
quasi frontale.
Capteur de position du siège du conducteur
Ce véhicule est équipé d'un capteur de position de glissière du siège du conducteur comme
composant du système de retenue supplémentaire. Le capteur est situé sous le siège du
conducteur. Le capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une
position de référence et transmet la position du siège au module de diagnostic (unité SAS).
L'unité SAS a été aussi conçue pour contrôler le déploiement du coussin d'air du
conducteur en fonction de l'écart entre le siège du conducteur et le volant de direction.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote si
une anomalie possible est détectée dans le capteur (page 2-68).
2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8X48-EC-07G_Edition1 Page72
Monday, June 11 2007 11:0 AM
Form No.8X48-EC-07G
