2008 Lancia Musa Reifen

196
KONTROLLL-
EUCHTEN UND
MELDUNGEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
185/65 R14 86T
195/60 R15 88T
205/50 R16 87V (**)
195/60 R15 88T
205/50 R16 87V (**)185/65 R14 86Q (M+S)
195/60 R15 88Q (M+S)
–
195/60 R15 88Q (M+S)
–4Bx14” (***) 135/80 B14 84M (***)
1.3 Multijet
90 PS
e 1.9 Multijet
4Bx15” 125/80 R15 95M (***)
4Bx15” 125/80 R15 95M
FELGEN UND REIFEN
(*) Leichtmetallfelge auf Anfrage
(**) Reifen nicht für Kettenmontage geeignet
(***) ZUR BEACHTUNG Das Rad zu 14” kann nur bei Fahrzeugen 1.4 Benzin und 1.3 Multijet 70PS mit Fahrgestellnummer
über 1012200 verwendet werden.
AUSFÜHRUNGENFELGEN REIFEN RESERVERADBeigestellt Winter Felge Reifen
(Leichtmetall)1.4 Benzin
und 1.3 Multijet
70 PS
6 Jx14” ET 40
6 Jx15” ET 40 (*)
6 1/2 Jx16” ET 40
(Leichtmetall)
6Jx15” ET 40 (*)
6 1/2 Jx16” ET 40
187-205 MUSA 3ed TED 12-11-2007 11:44 Pagina 196

135/80 B14 84M 2,8RESERVERAD
125/80 R15 95M 4,2
197
KONTROLLL-
EUCHTEN UND
MELDUNGEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
MERKMALE
TECHNISCHE
DATEN

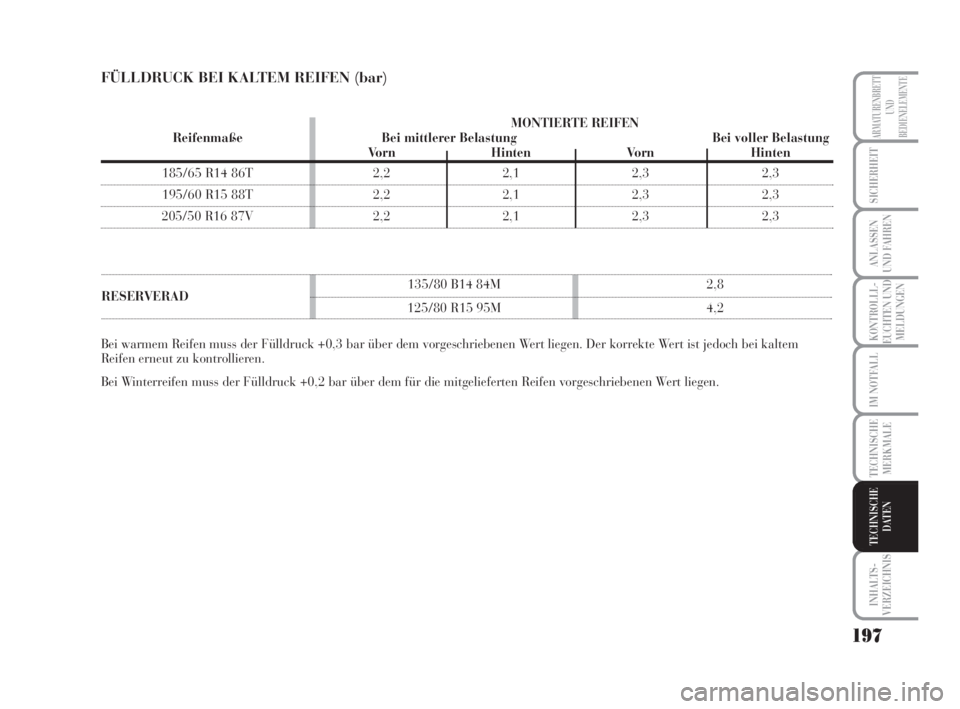

MONTIERTE REIFEN
Reifenmaße Bei mittlerer Belastung Bei voller Belastung
Vorn Hinten Vorn Hinten
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem
Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
FÜLLDRUCK BEI KALTEM REIFEN (bar)
185/65 R14 86T 2,2 2,1 2,3 2,3
195/60 R15 88T 2,2 2,1 2,3 2,3
205/50 R16 87V 2,2 2,1 2,3 2,3
187-205 MUSA 3ed TED 12-11-2007 11:44 Pagina 197

198
KONTROLLL-
EUCHTEN UND
MELDUNGEN
INHALTS-
VERZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN

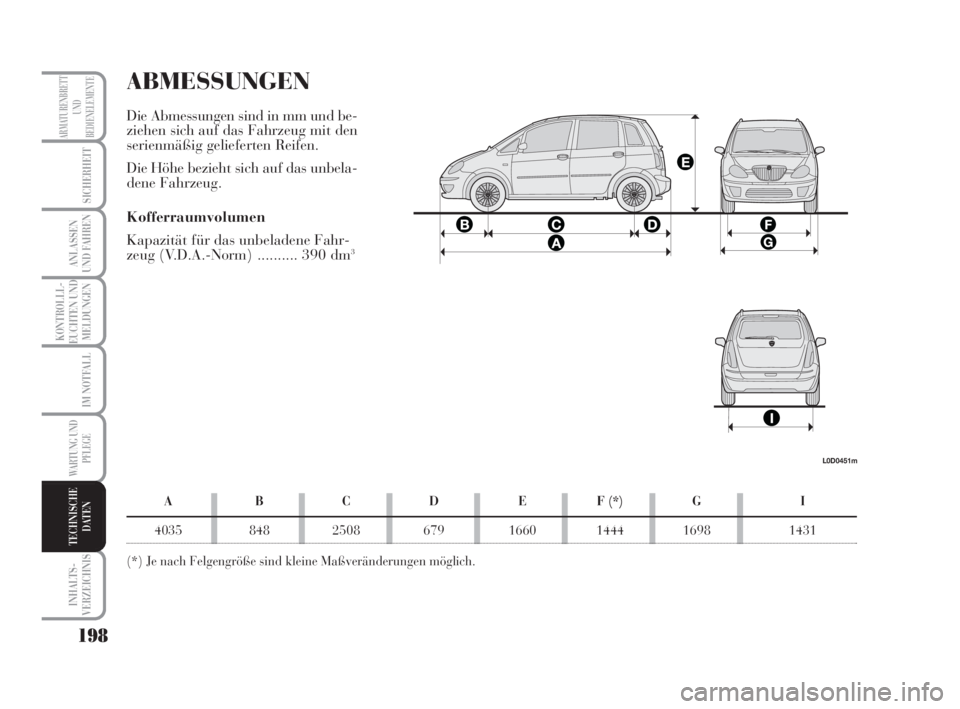

ABMESSUNGEN
Die Abmessungen sind in mm und be-
ziehen sich auf das Fahrzeug mit den
serienmäßig gelieferten Reifen.
Die Höhe bezieht sich auf das unbela-
dene Fahrzeug.
Kofferraumvolumen
Kapazität für das unbeladene Fahr-
zeug (V.D.A.-Norm) .......... 390 dm
3
A B C D E F (*) G I
4035 848 2508 679 1660 1444 1698 1431
(*) Je nach Felgengröße sind kleine Maßveränderungen möglich.
L0D0451m
187-205 MUSA 3ed TED 12-11-2007 11:44 Pagina 198

207
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
KONTROLLLE
UCHTEN UND
ANZEIGEN
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
Fahrtrichtungsanzeiger ......... 63
Fahrtrichtungsanzeiger (Blinker)
– Bedienelement .................. 63
– Lampe auswechseln ......... 152
Felgen und Räder .................. 194
Fernlicht
– Bedienelement .................. 62
– Lampe auswechseln ......... 151
Fix&Go
(Schnellreparaturkit für Reifen) 138
Flüssigkeiten und Schmiermittel 202
Flüssigkeitsstände
– Prüfung/Kontrolle ........... 171
FPS (Trägheitsschalter
Kraftstoffsperre) ................... 72
Front-Airbag.......................... 108
– Front-Airbag
beifahrerseitig ....................... 109
– Front-Airbag
fahrerseitig ............................ 108
– manuelle Deaktivierung
Front-Airbag beifahrerseitig .. 110
Füllstand der Scheiben- /
Heckscheibenwaschanlage .... 175Füllstandskontrolle ............... 171
Gepäckraum ......................... 80
Getriebe ................................ 192
Gewichte ............................... 200
Gummischlauchleitungen ...... 180
Gurtstraffer ........................... 99
Heckscheiben-Waschanlage....
– Bedienelement .................. 64
– Flüssigkeitsstand .............. 175
Heckscheibenwischer
– Bedienelement .................. 64
– Sprühdüse ........................ 182
– Wischblatt ........................ 181
Im Notfall ............................. 135
Innenausstattung
– Ablagefächer ..................... 73
– Ablagefächer oben............ 73
– Ablagekonsole Dachhimmel 74
– Becherhalter / Dosenhalter 74
– Kartenhalter ..................... 74– Oberes CD-Ablagefach
mit Dosenhalter ..................... 75
– Steckdosen ........................ 75
Innenraum ............................ 185
Instrumentenfel...................... 10
Isofix (Sitztyp) ...................... 105
Karosserie
– Code-Versionen ................ 190
– Wartung ........................... 182
Kenndaten ............................ 188
Kennzeichenbeleuchtung
– Lampe auswechseln ......... 154
Kerzen .................................. 191
Kinder sicher transportieren .. 101
Kindersicherheit (Einrichtung) 19
Kopfstütze ............................ 44
Kraftstoff
– Füllstandsanzeige ............. 21
– Trägheitsschalter
Kraftstoffsperre ..................... 72
– Verbrauch ........................ 204
Kupplung .............................. 192
206-216 MUSA 3ed TED 12-11-2007 11:45 Pagina 207

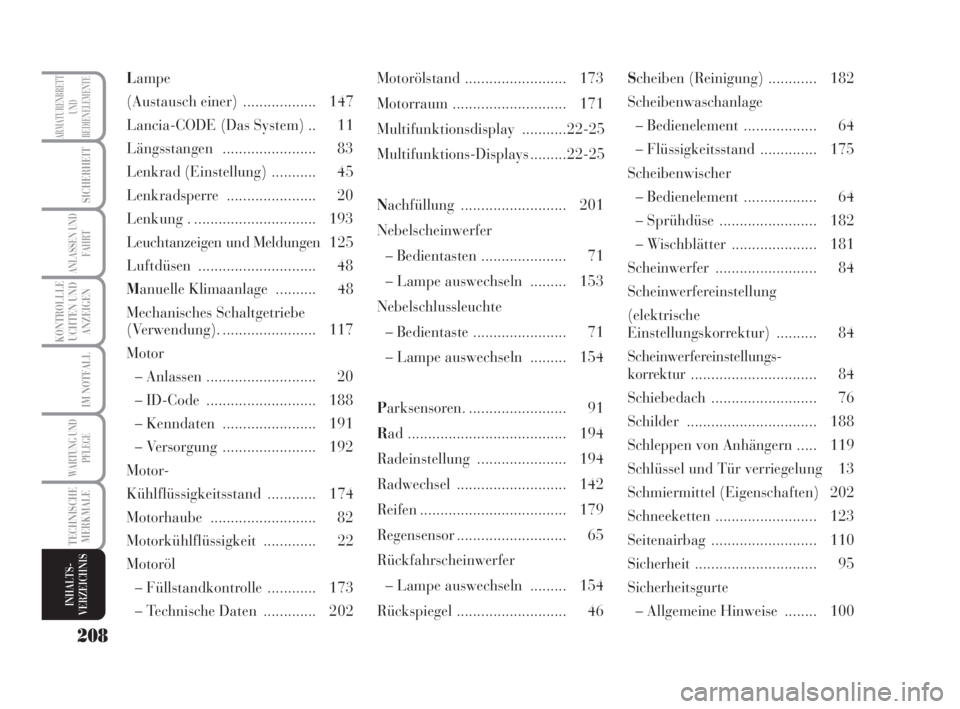

Lampe
(Austausch einer) .................. 147
Lancia-CODE (Das System) .. 11
Längsstangen ....................... 83
Lenkrad (Einstellung) ........... 45
Lenkradsperre ...................... 20
Lenkung . .............................. 193
Leuchtanzeigen und Meldungen 125
Luftdüsen ............................. 48
Manuelle Klimaanlage .......... 48
Mechanisches Schaltgetriebe
(Verwendung). ....................... 117
Motor
– Anlassen ........................... 20
– ID-Code ........................... 188
– Kenndaten ....................... 191
– Versorgung ....................... 192
Motor-
Kühlflüssigkeitsstand ............ 174
Motorhaube .......................... 82
Motorkühlflüssigkeit ............. 22
Motoröl
– Füllstandkontrolle ............ 173
– Technische Daten ............. 202Motorölstand ......................... 173
Motorraum ............................ 171
Multifunktionsdisplay ...........22-25
Multifunktions-Displays .........22-25
Nachfüllung .......................... 201
Nebelscheinwerfer
– Bedientasten ..................... 71
– Lampe auswechseln ......... 153
Nebelschlussleuchte
– Bedientaste ....................... 71
– Lampe auswechseln ......... 154
Parksensoren. ........................ 91
Rad ....................................... 194
Radeinstellung ...................... 194
Radwechsel ........................... 142
Reifen .................................... 179
Regensensor ........................... 65
Rückfahrscheinwerfer
– Lampe auswechseln ......... 154
Rückspiegel ........................... 46Scheiben (Reinigung) ............ 182
Scheibenwaschanlage
– Bedienelement .................. 64
– Flüssigkeitsstand .............. 175
Scheibenwischer
– Bedienelement .................. 64
– Sprühdüse ........................ 182
– Wischblätter ..................... 181
Scheinwerfer ......................... 84
Scheinwerfereinstellung
(elektrische
Einstellungskorrektur) .......... 84
Scheinwerfereinstellungs-
korrektur............................... 84
Schiebedach .......................... 76
Schilder ................................ 188
Schleppen von Anhängern ..... 119
Schlüssel und Tür verriegelung 13
Schmiermittel (Eigenschaften) 202
Schneeketten ......................... 123
Seitenairbag .......................... 110
Sicherheit .............................. 95
Sicherheitsgurte
– Allgemeine Hinweise ........ 100
208
KONTROLLLE
UCHTEN UND
ANZEIGEN
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN UND
FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
206-216 MUSA 3ed TED 12-11-2007 11:45 Pagina 208

Fiat Group Automobiles S.p.A.
Servizi al Cliente - Assistenza Tecnica - Ingegneria Assistenziale
Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)
Druckschrift Nr. 603.81.237 - 11/2007 - 3. Ausgabe

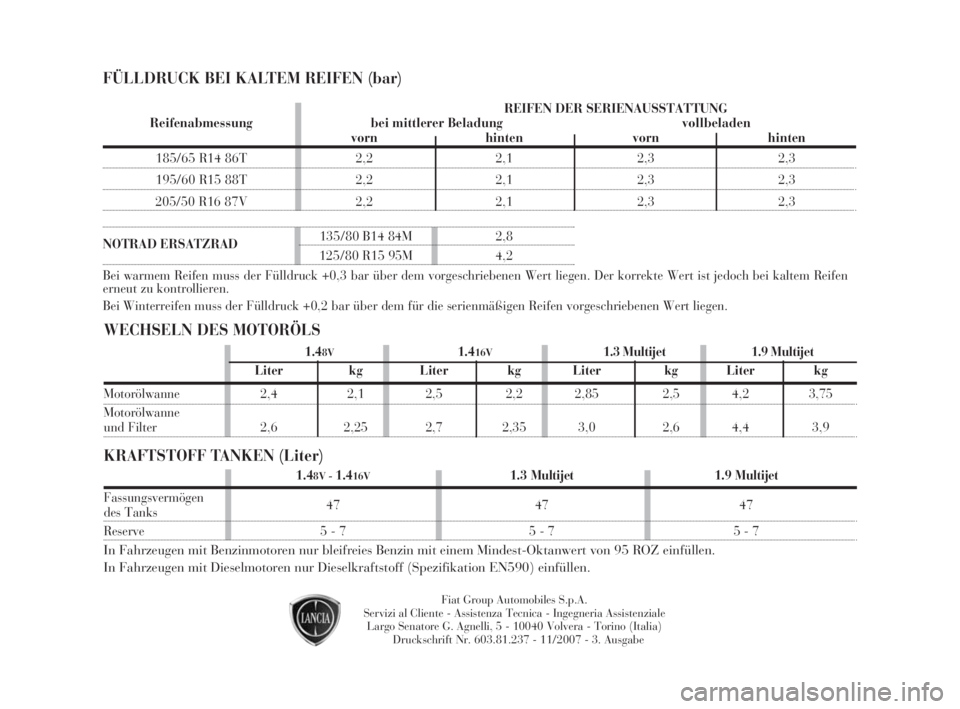

KRAFTSTOFF TANKEN (Liter) WECHSELN DES MOTORÖLS FÜLLDRUCK BEI KALTEM REIFEN (bar)
1.48V - 1.416V1.3 Multijet 1.9 Multijet
Fassungsvermögen
des Tanks47 47 47
Reserve 5 - 7 5 - 7 5 - 7
In Fahrzeugen mit Benzinmotoren nur bleifreies Benzin mit einem Mindest-Oktanwert von 95 ROZ einfüllen.
In Fahrzeugen mit Dieselmotoren nur Dieselkraftstoff (Spezifikation EN590) einfüllen.
1.48V1.416V1.3 Multijet 1.9 Multijet
Liter kg Liter kg Liter kg Liter kg
Motorölwanne 2,4 2,1 2,5 2,2 2,85 2,5 4,2 3,75
Motorölwanne
und Filter 2,6 2,25 2,7 2,35 3,0 2,6 4,4 3,9
REIFEN DER SERIENAUSSTATTUNG
Reifenabmessung bei mittlerer Beladung vollbeladen
vorn hinten vorn hinten
185/65 R14 86T 2,2 2,1 2,3 2,3
195/60 R15 88T 2,2 2,1 2,3 2,3
205/50 R16 87V 2,2 2,1 2,3 2,3
135/80 B14 84M 2,8NOTRAD ERSATZRAD
125/80 R15 95M 4,2
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen
erneut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die serienmäßigen Reifen vorgeschriebenen Wert liegen.
206-216 MUSA 3ed TED 12-11-2007 11:45 Pagina 216
