2008 FIAT FIORINO Notice d'entretien (in French)

144
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE

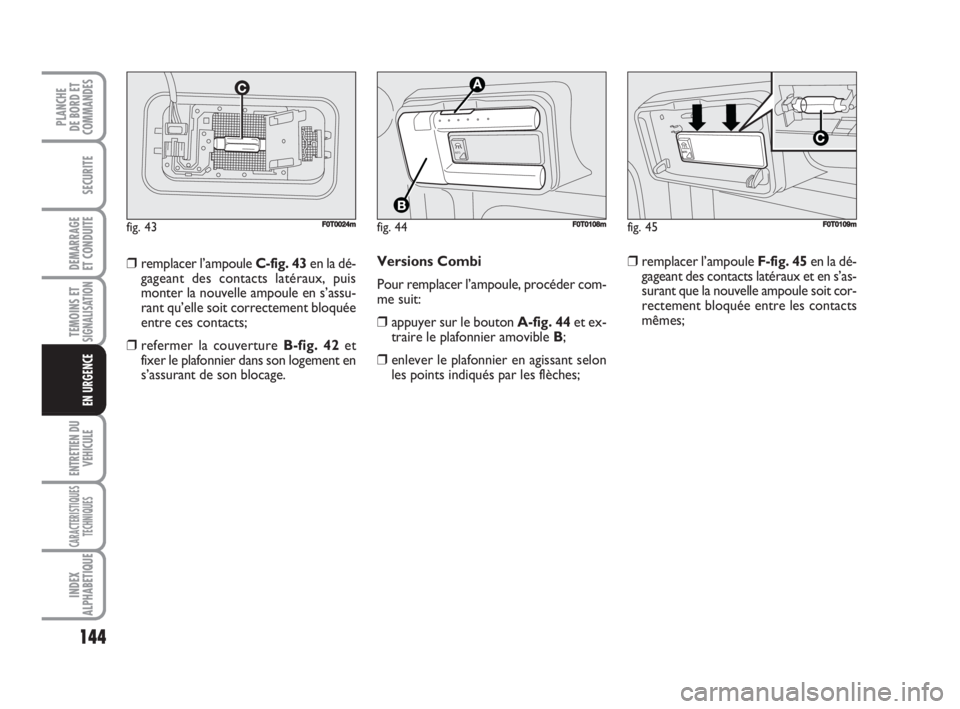

Versions Combi
Pour remplacer l’ampoule, procéder com-
me suit:
❒appuyer sur le bouton A-fig. 44et ex-
traire le plafonnier amovible B;
❒enlever le plafonnier en agissant selon
les points indiqués par les flèches; ❒remplacer l’ampoule C-fig. 43en la dé-
gageant des contacts latéraux, puis
monter la nouvelle ampoule en s’assu-
rant qu’elle soit correctement bloquée
entre ces contacts;
❒refermer la couverture B-fig. 42et
fixer le plafonnier dans son logement en
s’assurant de son blocage.
fig. 44
AU
TO
F0T0108mfig. 45
A
UTO
F0T0109mfig. 43F0T0024m
❒remplacer l’ampoule F-fig. 45en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit cor-
rectement bloquée entre les contacts
mêmes;
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 144

145
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE
REMPLACEMENT
FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système élec-
trique et interviennent en cas d’anomalie
ou d’intervention impropre sur l’équipe-
ment.
Lorsqu’un dispositif ne fonctionne pas, il faut
vérifier l’efficacité du fusible de protection
correspondant: l’élément conducteur A-fig.
46ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer le
fusible grillé par un autre du même am-
pérage (même couleur).
B fusible intact.
Cfusible avec élément conducteur inter-
rompu.
Pour remplacer un fusible, utiliser la peti-
te pince Dsituée à l’intérieur de la boîte
à outils ou dans le conteneur Fix & Go
(lorsqu’il est prévu).
Si le fusible devait encore
griller, s’adresser au Réseau
Après-vente Fiat.
ATTENTION
Ne jamais remplacer un fu-
sible par un autre avec am-
pérage supérieur; DANGER D’IN-
CENDIE.
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE)
s’adresser au réseau d’Après-Vente
Fiat.
Avant de remplacer un fusible, s’as-
surer d’avoir extrait la clé du contact
et d’avoir coupé / débranché tous les
consommateurs.
ATTENTION
Ne jamais remplacer un fu-
sible grillé par des fils métal-
liques ou autre matériel de ré-
cupération.
fig. 46FF0T0015m
Pour identifier le fusible de protection,
consulter les tableaux aux pages suivantes.
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 145

146
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE
FUSIBLES SUR BOÎTE
CÂBLÉE MOTEUR
La boîte de fusibles se trouve sur le côté
droit du moteur.Démontage du couvercle
de la boîte de fusibles
Procéder de cette manière:
❒enlever le couvercle A-fig. 47de pro-
tection du pôle positif de la batterie en
le soulevant vers le haut;
❒agir sur l’ailette A-fig. 48et enlever le
couvercle Bde protection de la boîte
de fusibles;
❒déplacer le couvercle vers le projec-
teur, en le tournant dans le sens
contraire des aiguilles d’une montre
(comme indiqué par la flèche) et enle-
ver le fig. 49.
❒de cette manière, le boîtier des fusibles
fig. 50devient accessible.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
S’il faut effectuer un lavage
du compartiment moteur,
veiller à ne pas diriger le jet
d’eau sur la boîte câblée.
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 146

147
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE
Remontage du couvercle
de la boîte de fusibles
Pour remonter le couvercle, procéder
comme suit:
❒insérer les deux accrochages A-fig. 51
dans leurs logements respectifs situés
dans la boîte de fusibles;
❒raccrocher l’ailette Bdans son loge-
ment jusqu’au déclic de blocage.
fig. 50FF0T0181m
fig. 51F0T0174m
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 147

148
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE

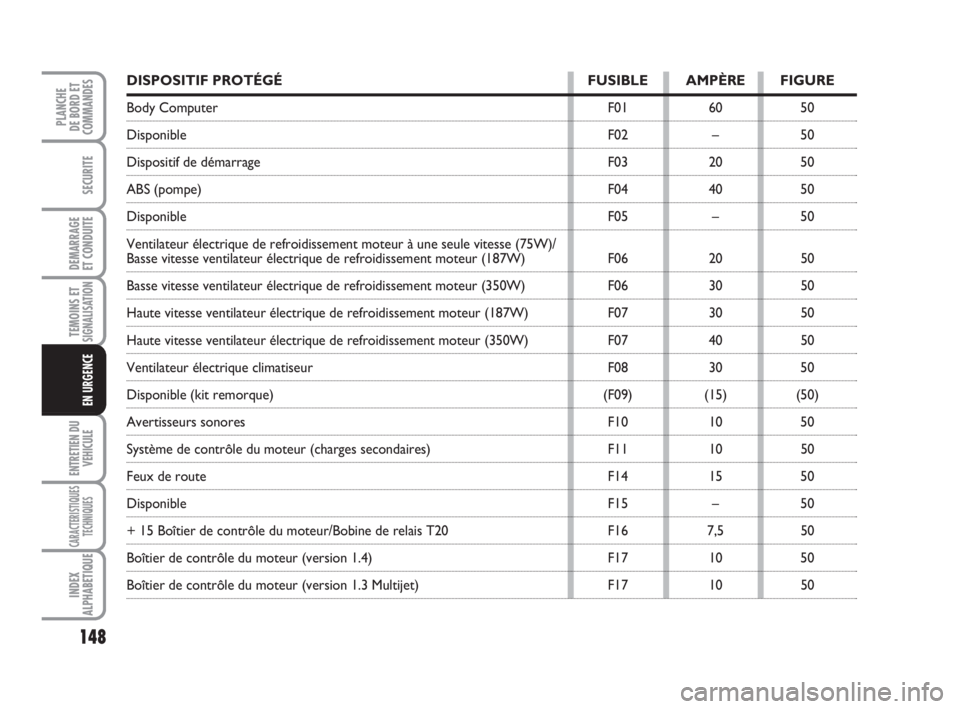

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Body Computer F01 60 50
Disponible F02 – 50
Dispositif de démarrage F03 20 50
ABS (pompe) F04 40 50
Disponible F05 – 50
Ventilateur électrique de refroidissement moteur à une seule vitesse (75W)/
Basse vitesse ventilateur électrique de refroidissement moteur (187W) F06 20 50
Basse vitesse ventilateur électrique de refroidissement moteur (350W) F06 30 50
Haute vitesse ventilateur électrique de refroidissement moteur (187W) F07 30 50
Haute vitesse ventilateur électrique de refroidissement moteur (350W) F07 40 50
Ventilateur électrique climatiseur F08 30 50
Disponible (kit remorque) (F09) (15) (50)
Avertisseurs sonores F10 10 50
Système de contrôle du moteur (charges secondaires) F11 10 50
Feux de route F14 15 50
Disponible F15 – 50
+ 15 Boîtier de contrôle du moteur/Bobine de relais T20 F16 7,5 50
Boîtier de contrôle du moteur (version 1.4) F17 10 50
Boîtier de contrôle du moteur (version 1.3 Multijet) F17 10 50
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 148

149
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Bobine de relais T09 (version 1.4) F18 7,5 50
Boîtier de contrôle du moteur/Bobine de relais T09 (version 1.3 Multijet) F18 7,5 50
Compresseur du climatiseur F19 7,5 50
Lunette chauffante/Dégivreurs rétroviseurs F20 30 50
Pompe à carburant F21 15 50
Boîtier de contrôle du moteur (version 1.3 Multijet) F22 15 50
Injecteurs/Bobine d’allumage (version 1.4) F22 15 50
ABS (soupapes) F23 20 50
+ 15 ABS F24 7,5 50
Feux antibrouillard F30 15 50
Boîtier de bougies de préchauffage (version 1.3 Multijet) F81 50 50
Disponible F83 – 50
Allume-cigares/Prises de courant habitacle/Sièges chauffés F85 30 50
+ 15 Feux de recul/décimètre/Capteur de présence d’eau dans le gazole/
Bobines de relais T02, T05, T14, T17 et T19 F87 7,5 50
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 149

150
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE
FUSIBLES SUR BOÎTE
CÂBLÉE HABITACLE
Pour accéder aux fusibles, il faut dévisser les
deux vis A-fig. 52 en utilisant la partie mé-
tallique de la clé de contact et enlever en-
suite le volet B
Les fusibles se trouvent dans les deux
boîtes de fusibles représentées dans
fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 150

151
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
EN URGENCE

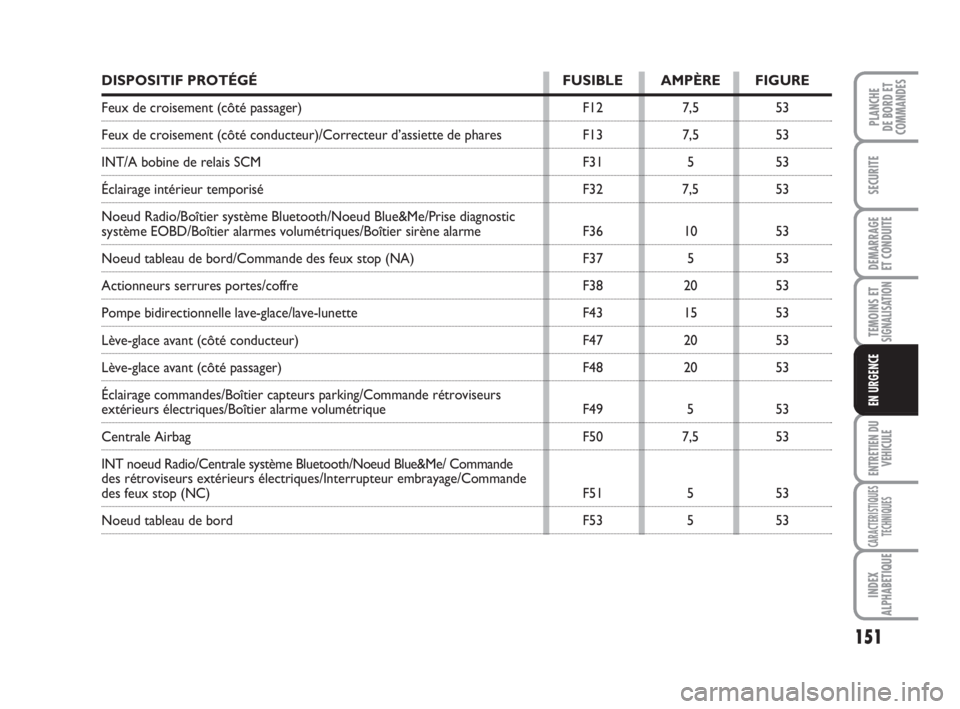

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Feux de croisement (côté passager) F12 7,5 53
Feux de croisement (côté conducteur)/Correcteur d’assiette de phares F13 7,5 53
INT/A bobine de relais SCM F31 5 53
Éclairage intérieur temporisé F32 7,5 53
Noeud Radio/Boîtier système Bluetooth/Noeud Blue&Me/Prise diagnostic
système EOBD/Boîtier alarmes volumétriques/Boîtier sirène alarme F36 10 53
Noeud tableau de bord/Commande des feux stop (NA) F37 5 53
Actionneurs serrures portes/coffre F38 20 53
Pompe bidirectionnelle lave-glace/lave-lunette F43 15 53
Lève-glace avant (côté conducteur) F47 20 53
Lève-glace avant (côté passager) F48 20 53
Éclairage commandes/Boîtier capteurs parking/Commande rétroviseurs
extérieurs électriques/Boîtier alarme volumétrique F49 5 53
Centrale Airbag F50 7,5 53
INT noeud Radio/Centrale système Bluetooth/Noeud Blue&Me/ Commande
des rétroviseurs extérieurs électriques/Interrupteur embrayage/Commande
des feux stop (NC) F51 5 53
Noeud tableau de bord F53 5 53
123-154 Fiorino FR 2ed 8-02-2008 15:38 Pagina 151
