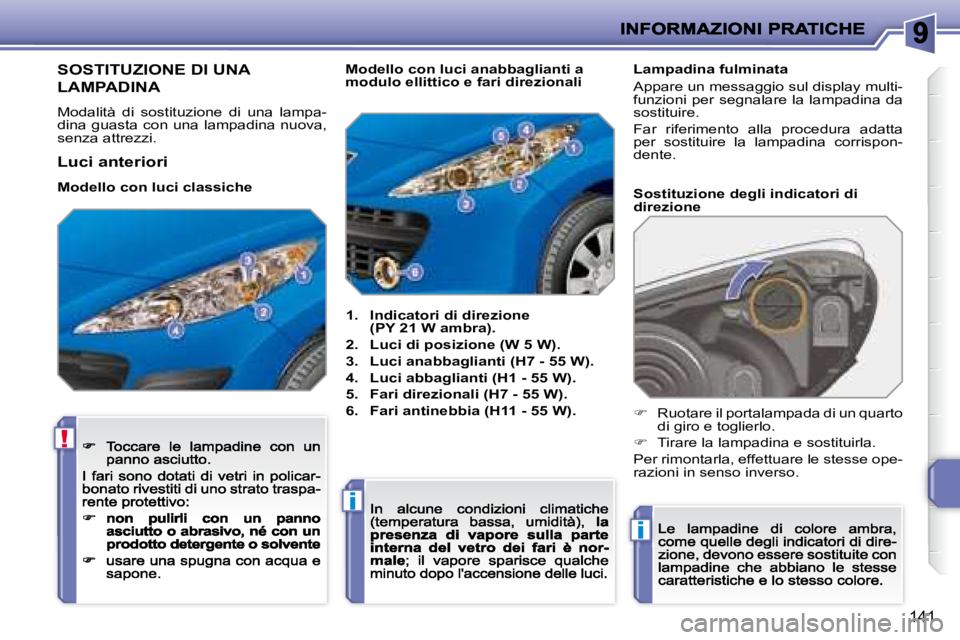

SOSTITUZIONE DI UNA
LAMPADINA
Modalità di sostituzione di una lampa-dina guasta con una lampadina nuova, senza attrezzi.
1. Indicatori di direzione(PY 21 W ambra).
2. Luci di posizione (W 5 W).
3. Luci anabbaglianti (H7 - 55 W).
4. Luci abbaglianti (H1 - 55 W).
5. Fari direzionali (H7 - 55 W).
6. Fari antinebbia (H11 - 55 W).
Sostituzione degli indicatori di direzione
Modello con luci anabbaglianti a modulo ellittico e fari direzionali
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Tirare la lampadina e sostituirla.
Per rimontarla, effettuare le stesse ope-razioni in senso inverso.
Luci anteriori
Lampadina fulminata
Appare un messaggio sul display multi-funzioni per segnalare la lampadina da sostituire.
Far riferimento alla procedura adatta per sostituire la lampadina corrispon-dente.
Modello con luci classiche

142

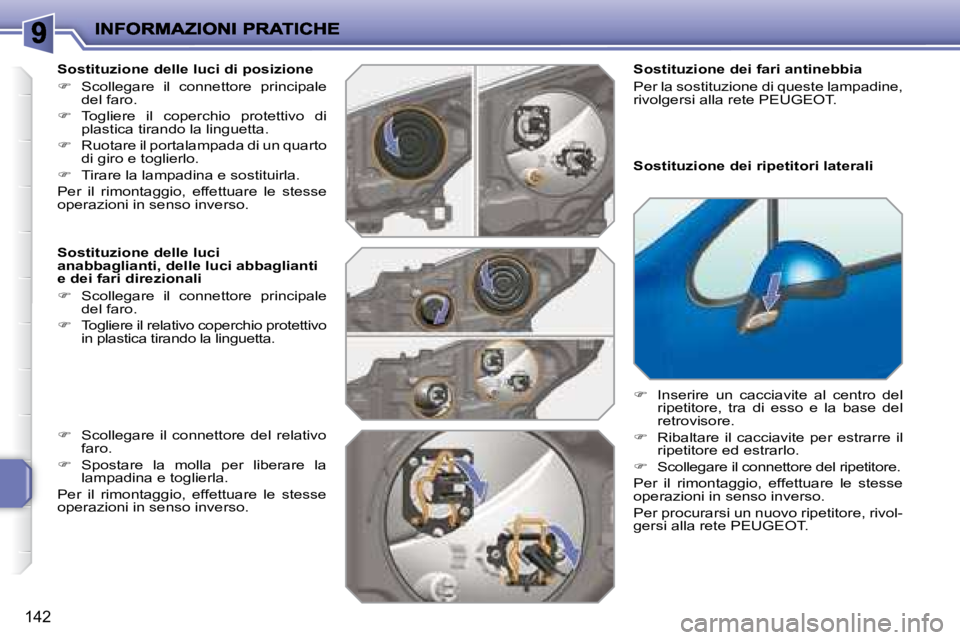

Sostituzione delle luci di posizione
 Scollegare il connettore principale del faro.
 Togliere il coperchio protettivo di plastica tirando la linguetta.
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Sostituzione delle luci anabbaglianti, delle luci abbaglianti e dei fari direzionali
 Scollegare il connettore principale del faro.
Togliere il relativo coperchio protettivo in plastica tirando la linguetta.
Sostituzione dei ripetitori laterali
 Inserire un cacciavite al centro del ripetitore, tra di esso e la base del retrovisore.
 Ribaltare il cacciavite per estrarre il ripetitore ed estrarlo.
Scollegare il connettore del ripetitore.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Per procurarsi un nuovo ripetitore, rivol-gersi alla rete PEUGEOT .
 Scollegare il connettore del relativo faro.
 Spostare la molla per liberare la lampadina e toglierla.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Sostituzione dei fari antinebbia
Per la sostituzione di queste lampadine, rivolgersi alla rete PEUGEOT .

ii
143

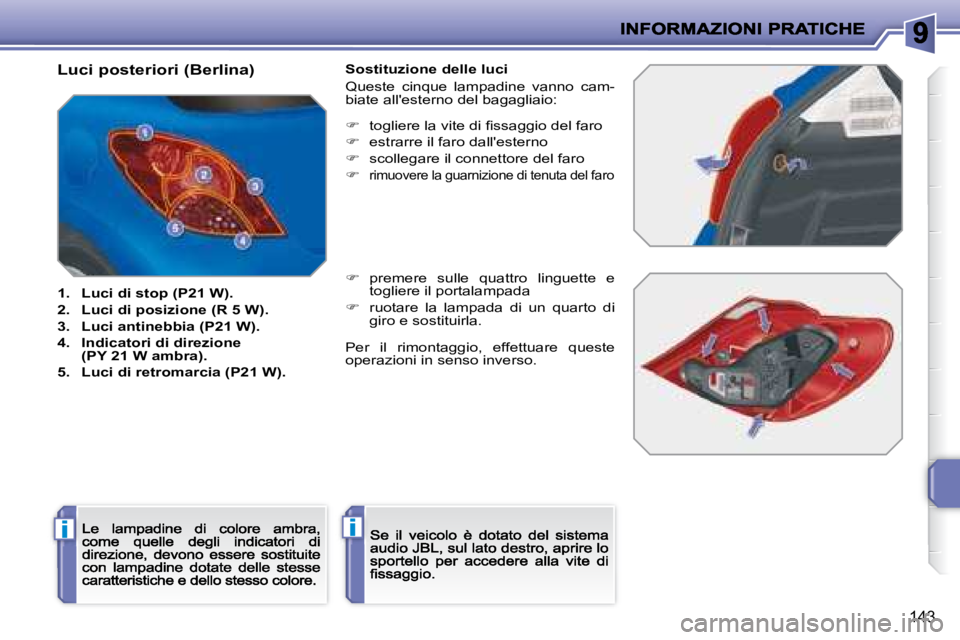

Luci posteriori (Berlina)
1. Luci di stop (P21 W).
2. Luci di posizione (R 5 W).
3. Luci antinebbia (P21 W).
4. Indicatori di direzione(PY 21 W ambra).
5. Luci di retromarcia (P21 W).
Sostituzione delle luci
Queste cinque lampadine vanno cam-biate all'esterno del bagagliaio:
 togliere la vite di fi ssaggio del faro
 estrarre il faro dall'esterno
 scollegare il connettore del faro
rimuovere la guarnizione di tenuta del faro
 premere sulle quattro linguette e togliere il portalampada
 ruotare la lampada di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.

!
144

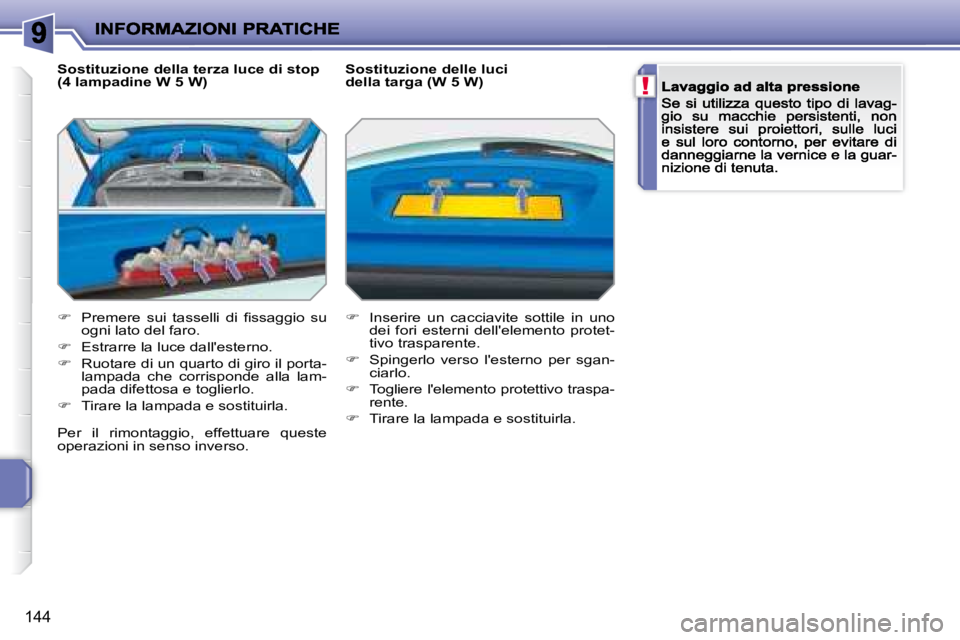

Sostituzione della terza luce di stop (4 lampadine W 5 W)
 Premere sui tasselli di fi ssaggio su ogni lato del faro.
 Estrarre la luce dall'esterno.
 Ruotare di un quarto di giro il porta-lampada che corrisponde alla lam-pada difettosa e toglierlo.
 Tirare la lampada e sostituirla.
Sostituzione delle lucidella targa (W 5 W)
 Inserire un cacciavite sottile in uno dei fori esterni dell'elemento protet-tivo trasparente.
 Spingerlo verso l'esterno per sgan-ciarlo.
Togliere l'elemento protettivo traspa-rente.
 Tirare la lampada e sostituirla. Per il rimontaggio, effettuare queste operazioni in senso inverso.

i
145

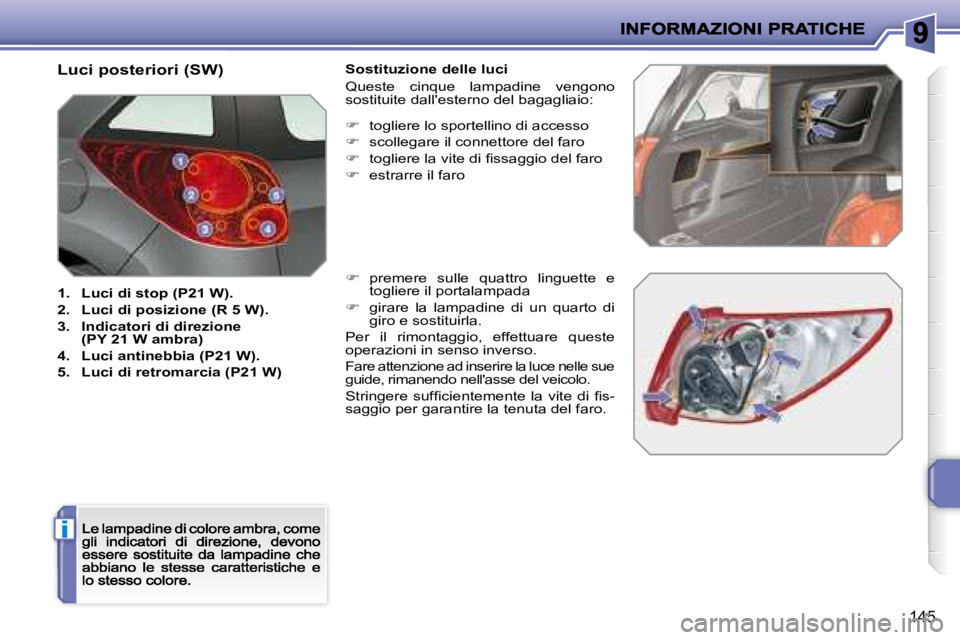

Luci posteriori (SW)
1. Luci di stop (P21 W).
2. Luci di posizione (R 5 W).
3. Indicatori di direzione(PY 21 W ambra)
4. Luci antinebbia (P21 W).
5. Luci di retromarcia (P21 W)
Sostituzione delle luci
Queste cinque lampadine vengono sostituite dall'esterno del bagagliaio:
 togliere lo sportellino di accesso
 scollegare il connettore del faro
 togliere la vite di fi ssaggio del faro
 estrarre il faro
 premere sulle quattro linguette e togliere il portalampada
 girare la lampadine di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Fare attenzione ad inserire la luce nelle sue guide, rimanendo nell'asse del veicolo.
Stringere suffi cientemente la vite di fi s-saggio per garantire la tenuta del faro.

!
146

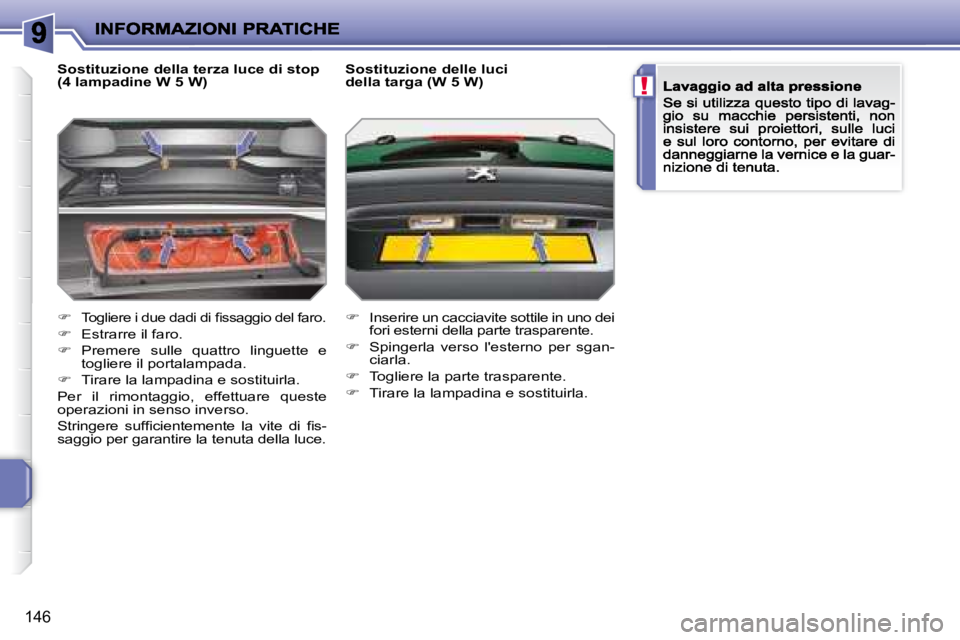

Sostituzione della terza luce di stop (4 lampadine W 5 W)
Togliere i due dadi di fi ssaggio del faro.
 Estrarre il faro.
 Premere sulle quattro linguette e togliere il portalampada.
 Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Stringere suffi cientemente la vite di fi s-saggio per garantire la tenuta della luce.
Sostituzione delle lucidella targa (W 5 W)
Inserire un cacciavite sottile in uno dei fori esterni della parte trasparente.
 Spingerla verso l'esterno per sgan-ciarla.
 Togliere la parte trasparente.
 Tirare la lampadina e sostituirla.

!
i
147

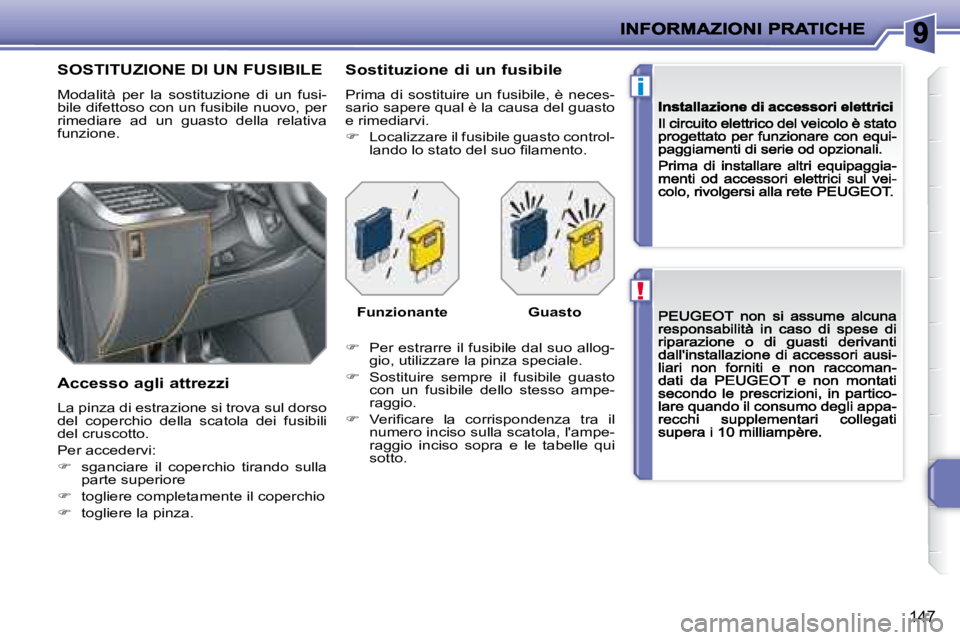

SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-bile difettoso con un fusibile nuovo, per rimediare ad un guasto della relativa funzione.
Accesso agli attrezzi
La pinza di estrazione si trova sul dorso del coperchio della scatola dei fusibili del cruscotto.
Per accedervi:
 sganciare il coperchio tirando sulla parte superiore
 togliere completamente il coperchio
 togliere la pinza.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-sario sapere qual è la causa del guasto e rimediarvi.
 Localizzare il fusibile guasto control-lando lo stato del suo fi lamento.
 Per estrarre il fusibile dal suo allog-gio, utilizzare la pinza speciale.
 Sostituire sempre il fusibile guasto con un fusibile dello stesso ampe-raggio.
 Verifi care la corrispondenza tra il numero inciso sulla scatola, l'ampe-raggio inciso sopra e le tabelle qui sotto.
FunzionanteGuasto

148

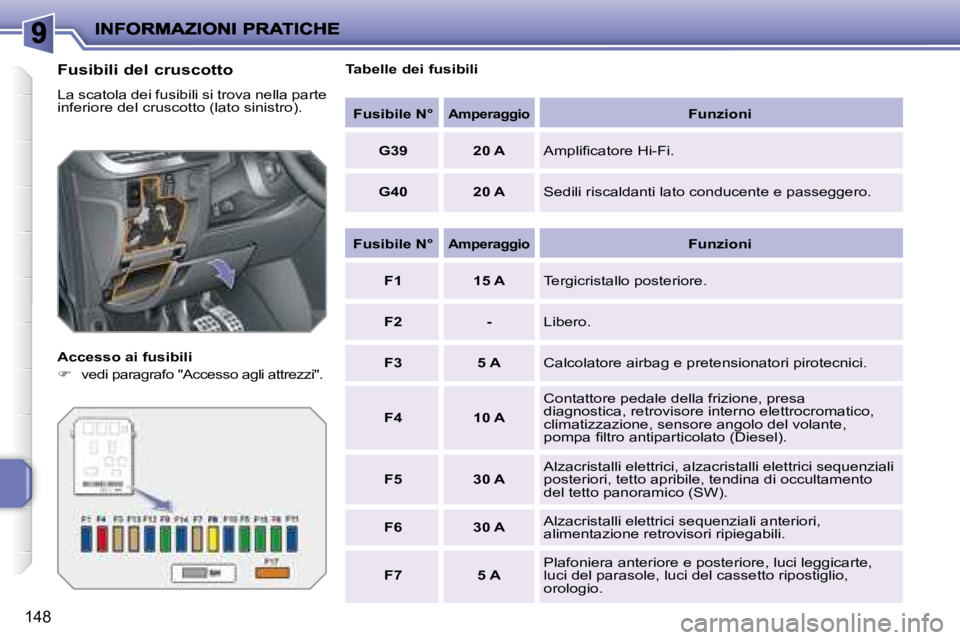

Fusibili del cruscotto
La scatola dei fusibili si trova nella parte inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
vedi paragrafo "Accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°AmperaggioFunzioni
G3920 A Amplifi catore Hi-Fi.
G4020 A Sedili riscaldanti lato conducente e passeggero.

Fusibile N°
Amperaggio
Funzioni
F115 A Tergicristallo posteriore.
F2- Libero.
F35 A Calcolatore airbag e pretensionatori pirotecnici.
F410 A
Contattore pedale della frizione, presa diagnostica, retrovisore interno elettrocromatico, climatizzazione, sensore angolo del volante, pompa fi ltro antiparticolato (Diesel).
F530 A Alzacristalli elettrici, alzacristalli elettrici sequenziali posteriori, tetto apribile, tendina di occultamento del tetto panoramico (SW).
F630 A Alzacristalli elettrici sequenziali anteriori, alimentazione retrovisori ripiegabili.
F75 A Plafoniera anteriore e posteriore, luci leggicarte, luci del parasole, luci del cassetto ripostiglio, orologio.
