2007 YAMAHA XMAX 125 Betriebsanleitungen (in German)

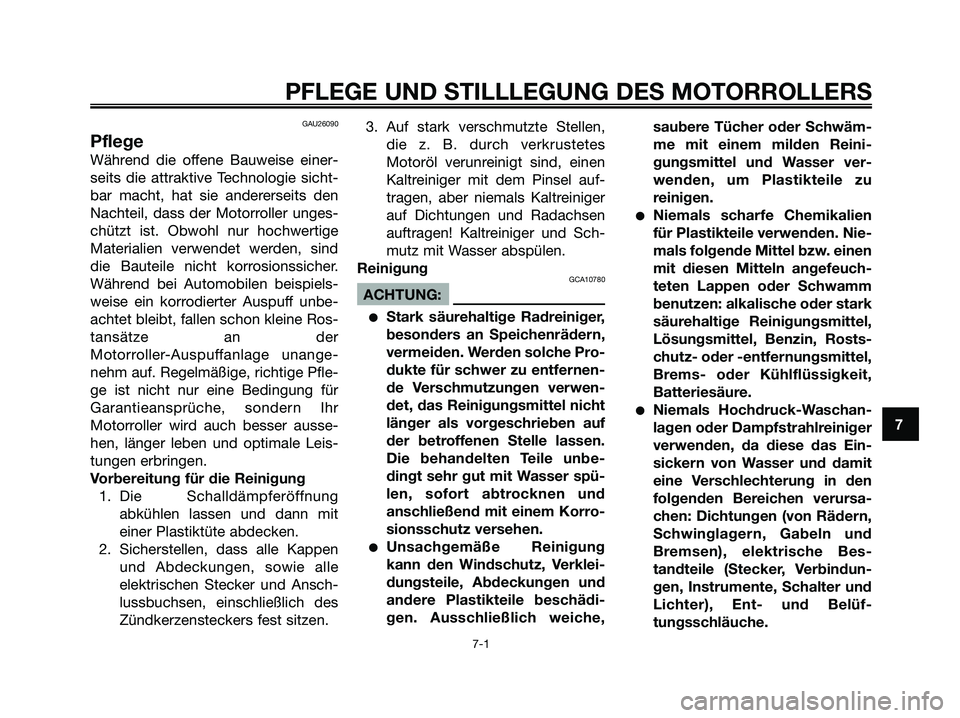

GAU26090
Pflege
Während die offene Bauweise einer-
seits die attraktive Technologie sicht-
bar macht, hat sie andererseits den
Nachteil, dass der Motorroller unges-
chützt ist. Obwohl nur hochwertige
Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher.
Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbe-
achtet bleibt, fallen schon kleine Ros-
tansätze an der
Motorroller-Auspuffanlage unange-
nehm auf. Regelmäßige, richtige Pfle-
ge ist nicht nur eine Bedingung für
Garantieansprüche, sondern Ihr
Motorroller wird auch besser ausse-
hen, länger leben und optimale Leis-
tungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung
abkühlen lassen und dann mit
einer Plastiktüte abdecken.
2. Sicherstellen, dass alle Kappen
und Abdeckungen, sowie alle
elektrischen Stecker und Ansch-
lussbuchsen, einschließlich des
Zündkerzensteckers fest sitzen.3. Auf stark verschmutzte Stellen,
die z. B. durch verkrustetes
Motoröl verunreinigt sind, einen
Kaltreiniger mit dem Pinsel auf-
tragen, aber niemals Kaltreiniger
auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Sch-
mutz mit Wasser abspülen.
Reinigung
GCA10780
ACHTUNG:
Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche Pro-
dukte für schwer zu entfernen-
de Verschmutzungen verwen-
det, das Reinigungsmittel nicht
länger als vorgeschrieben auf
der betroffenen Stelle lassen.
Die behandelten Teile unbe-
dingt sehr gut mit Wasser spü-
len, sofort abtrocknen und
anschließend mit einem Korro-
sionsschutz versehen.
Unsachgemäße Reinigung
kann den Windschutz, Verklei-
dungsteile, Abdeckungen und
andere Plastikteile beschädi-
gen. Ausschließlich weiche,saubere Tücher oder Schwäm-
me mit einem milden Reini-
gungsmittel und Wasser ver-
wenden, um Plastikteile zu
reinigen.
Niemals scharfe Chemikalien
für Plastikteile verwenden. Nie-
mals folgende Mittel bzw. einen
mit diesen Mitteln angefeuch-
teten Lappen oder Schwamm
benutzen: alkalische oder stark
säurehaltige Reinigungsmittel,
Lösungsmittel, Benzin, Rosts-
chutz- oder -entfernungsmittel,
Brems- oder Kühlflüssigkeit,
Batteriesäure.
Niemals Hochdruck-Waschan-
lagen oder Dampfstrahlreiniger
verwenden, da diese das Ein-
sickern von Wasser und damit
eine Verschlechterung in den
folgenden Bereichen verursa-
chen: Dichtungen (von Rädern,
Schwinglagern, Gabeln und
Bremsen), elektrische Bes-
tandteile (Stecker, Verbindun-
gen, Instrumente, Schalter und
Lichter), Ent- und Belüf-
tungsschläuche.
7
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-1
1B9-F8199-G1.qxd 11/10/06 11:47 Página 71

Für Motorroller, die mit einer
Windschutzscheibe ausgestat-
tet sind: Keine starken Reiniger
oder harten Schwämme ver-
wenden, da sie Teile abstump-
fen oder verkratzen werden.
Einige Plastikreinigungsmittel
könnten auf der Windschutzs-
cheibe Kratzer hinterlassen.
Das Produkt an einer nicht im
Blickfeld liegenden Stelle der
Windschutzscheibe testen, ob
es Scheuerspuren hinterlässt.
Ist die Windschutzscheibe ver-
kratzt, nach dem Waschen ein
PlastikpoliermitteI verwenden.Nach normalem Gebrauch
Schmutz am besten mit warmem
Wasser, einem milden Reinigungsmit-
tel und einem sauberen, weichen
Schwamm lösen, danach gründlich
mit sauberem Wasser spülen. Schwer
zugängliche Stellen mit einer Zahn-
bürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten
lassen sich leichter entfernen, wenn
zuvor ein nasses Tuch einige Minuten
lang auf die verschmutzten Stellen
gelegt wird.
Nach Fahr
ten im Regen, auf Straßen,
die mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Ver-
bindung mit Wasser extrem korrosiv
wirken, führen Sie bitte nach jeder
Fahrt in Regen, Küstennähe oder auf
gestreuten Straßen folgende Schritte
durch.
HINWEIS:
Im Winter gestreutes Salz kann noch
bis in den Frühling hinein auf Straßen
vorhanden sein.
1. Den Motorroller abkühlen lassen
und dann mit kaltem Wasser und
einem milden Reinigungsmittel
abwaschen.
GCA10790
ACHTUNG:
Kein warmes Wasser verwenden,
da es das aggressive Verhalten von
Salz verstärkt.
2. Um Korrosion zu verhindern, ein
Korrosionsschutzspray auf alle
Metalloberflächen sprühen,
einschließlich verchromter und
vernickelter Metalloberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trocken-
wischen.
2. Verwenden Sie zur Pflege von
verchromten, Aluminum- und
Edelstahl-Teilen, auch an der
Auspuffanlage, eine Chrompoli-
tur. (Sogar die temperaturbeding-
te Verfärbung von Edelstahl-Aus-
puffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen
mit einem Korrosionsschutzspray
vor Korrosion geschützt werden,
7
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
1B9-F8199-G1.qxd 11/10/06 11:47 Página 72

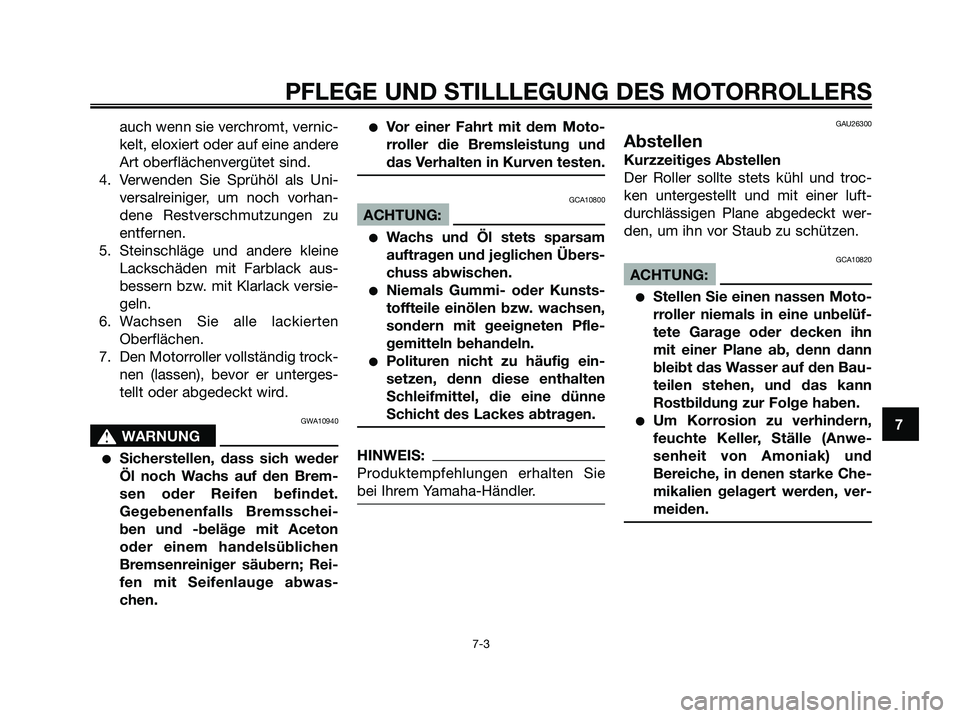

auch wenn sie verchromt, vernic-
kelt, eloxiert oder auf eine andere
Art oberflächenvergütet sind.
4. Verwenden Sie Sprühöl als Uni-
versalreiniger, um noch vorhan-
dene Restverschmutzungen zu
entfernen.
5. Steinschläge und andere kleine
Lackschäden mit Farblack aus-
bessern bzw. mit Klarlack versie-
geln.
6. Wachsen Sie alle lackierten
Oberflächen.
7. Den Motorroller vollständig trock-
nen (lassen), bevor er unterges-
tellt oder abgedeckt wird.
GWA10940
s s
WARNUNG
Sicherstellen, dass sich weder
Öl noch Wachs auf den Brem-
sen oder Reifen befindet.
Gegebenenfalls Bremsschei-
ben und -beläge mit Aceton
oder einem handelsüblichen
Bremsenreiniger säubern; Rei-
fen mit Seifenlauge abwas-
chen.
Vor einer Fahrt mit dem Moto-
rroller die Bremsleistung und
das Verhalten in Kurven testen.
GCA10800
ACHTUNG:
Wachs und Öl stets sparsam
auftragen und jeglichen Übers-
chuss abwischen.
Niemals Gummi- oder Kunsts-
toffteile einölen bzw. wachsen,
sondern mit geeigneten Pfle-
gemitteln behandeln.
Polituren nicht zu häufig ein-
setzen, denn diese enthalten
Schleifmittel, die eine dünne
Schicht des Lackes abtragen.
HINWEIS:
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
GAU26300
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und troc-
ken untergestellt und mit einer luft-
durchlässigen Plane abgedeckt wer-
den, um ihn vor Staub zu schützen.
GCA10820
ACHTUNG:
Stellen Sie einen nassen Moto-
rroller niemals in eine unbelüf-
tete Garage oder decken ihn
mit einer Plane ab, denn dann
bleibt das Wasser auf den Bau-
teilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwe-
senheit von Amoniak) und
Bereiche, in denen starke Che-
mikalien gelagert werden, ver-
meiden.7
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
1B9-F8199-G1.qxd 11/10/06 11:47 Página 73

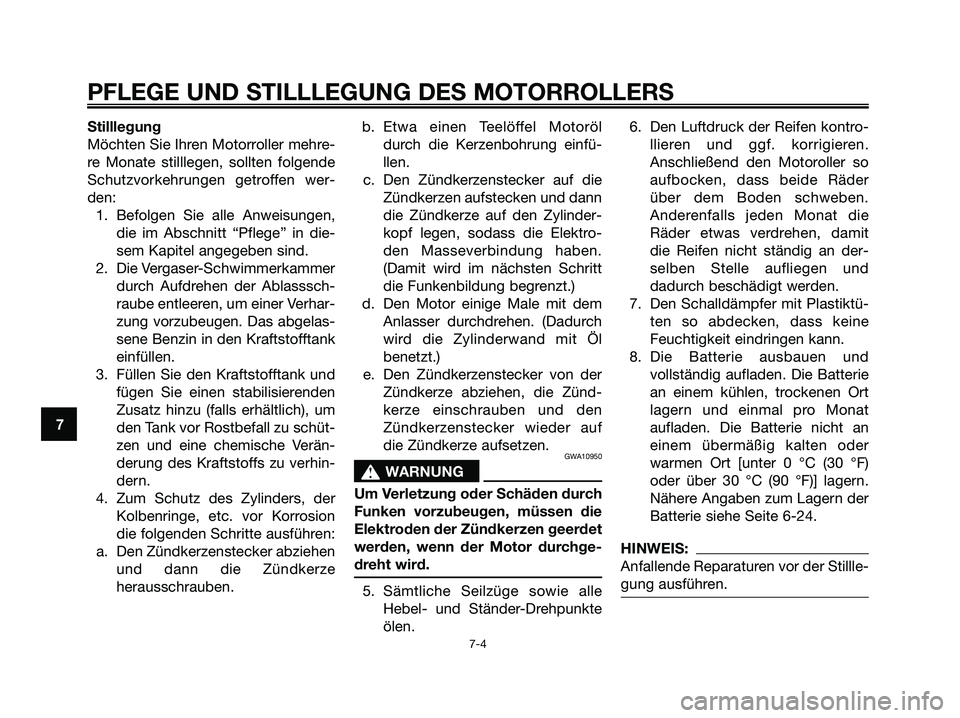

Stilllegung
Möchten Sie Ihren Motorroller mehre-
re Monate stilllegen, sollten folgende
Schutzvorkehrungen getroffen wer-
den:
1. Befolgen Sie alle Anweisungen,
die im Abschnitt “Pflege” in die-
sem Kapitel angegeben sind.
2. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablasssch-
raube entleeren, um einer Verhar-
zung vorzubeugen. Das abgelas-
sene Benzin in den Kraftstofftank
einfüllen.
3. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um
den Tank vor Rostbefall zu schüt-
zen und eine chemische Verän-
derung des Kraftstoffs zu verhin-
dern.
4. Zum Schutz des Zylinders, der
Kolbenringe, etc. vor Korrosion
die folgenden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze
herausschrauben.b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfü-
llen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektro-
den Masseverbindung haben.
(Damit wird im nächsten Schritt
die Funkenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl
benetzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf
die Zündkerze aufsetzen.
GWA10950
s s
WARNUNG
Um Verletzung oder Schäden durch
Funken vorzubeugen, müssen die
Elektroden der Zündkerzen geerdet
werden, wenn der Motor durchge-
dreht wird.
5. Sämtliche Seilzüge sowie alle
Hebel- und Ständer-Drehpunkte
ölen.6. Den Luftdruck der Reifen kontro-
llieren und ggf. korrigieren.
Anschließend den Motoroller so
aufbocken, dass beide Räder
über dem Boden schweben.
Anderenfalls jeden Monat die
Räder etwas verdrehen, damit
die Reifen nicht ständig an der-
selben Stelle aufliegen und
dadurch beschädigt werden.
7. Den Schalldämpfer mit Plastiktü-
ten so abdecken, dass keine
Feuchtigkeit eindringen kann.
8. Die Batterie ausbauen und
vollständig aufladen. Die Batterie
an einem kühlen, trockenen Ort
lagern und einmal pro Monat
aufladen. Die Batterie nicht an
einem übermäßig kalten oder
warmen Ort [unter 0 °C (30 °F)
oder über 30 °C (90 °F)] lagern.
Nähere Angaben zum Lagern der
Batterie siehe Seite 6-24.
HINWEIS:
Anfallende Reparaturen vor der Stillle-
gung ausführen.
7
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
1B9-F8199-G1.qxd 11/10/06 11:47 Página 74

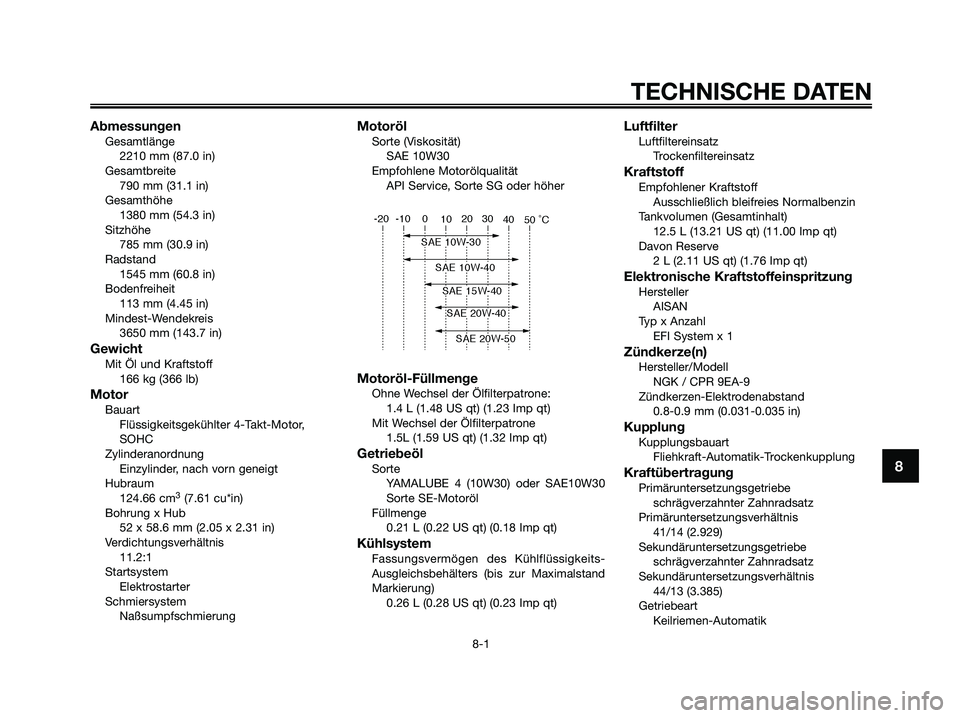

AbmessungenGesamtlänge
2210 mm (87.0 in)
Gesamtbreite
790 mm (31.1 in)
Gesamthöhe
1380 mm (54.3 in)
Sitzhöhe
785 mm (30.9 in)
Radstand
1545 mm (60.8 in)
Bodenfreiheit
113 mm (4.45 in)
Mindest-Wendekreis
3650 mm (143.7 in)
GewichtMit Öl und Kraftstoff
166 kg (366 lb)
MotorBauart
Flüssigkeitsgekühlter 4-Takt-Motor,
SOHC
Zylinderanordnung
Einzylinder, nach vorn geneigt
Hubraum
124.66 cm
3(7.61 cu*in)
Bohrung x Hub
52 x 58.6 mm (2.05 x 2.31 in)
Verdichtungsverhältnis
11.2:1
Startsystem
Elektrostarter
Schmiersystem
Naßsumpfschmierung
MotorölSorte (Viskosität)
SAE 10W30
Empfohlene Motorölqualität
API Service, Sorte SG oder höher
Motoröl-FüllmengeOhne Wechsel der Ölfilterpatrone:
1.4 L (1.48 US qt) (1.23 Imp qt)
Mit Wechsel der Ölfilterpatrone
1.5L (1.59 US qt) (1.32 Imp qt)
GetriebeölSorte
YAMALUBE 4 (10W30) oder SAE10W30
Sorte SE-Motoröl
Füllmenge
0.21 L (0.22 US qt) (0.18 Imp qt)
KühlsystemFassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand
Markierung)
0.26 L (0.28 US qt) (0.23 Imp qt)
LuftfilterLuftfiltereinsatz
Trockenfiltereinsatz
KraftstoffEmpfohlener Kraftstoff
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt)
12.5 L (13.21 US qt) (11.00 Imp qt)
Davon Reserve
2 L (2.11 US qt) (1.76 Imp qt)
Elektronische KraftstoffeinspritzungHersteller
AISAN
Typ x Anzahl
EFI System x 1
Zündkerze(n)Hersteller/Modell
NGK / CPR 9EA-9
Zündkerzen-Elektrodenabstand
0.8-0.9 mm (0.031-0.035 in)
KupplungKupplungsbauart
Fliehkraft-Automatik-Trockenkupplung
KraftübertragungPrimäruntersetzungsgetriebe
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis
41/14 (2.929)
Sekundäruntersetzungsgetriebe
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis
44/13 (3.385)
Getriebeart
Keilriemen-Automatik
TECHNISCHE DATEN
8-1
8
1B9-F8199-G1.qxd 11/10/06 11:47 Página 75

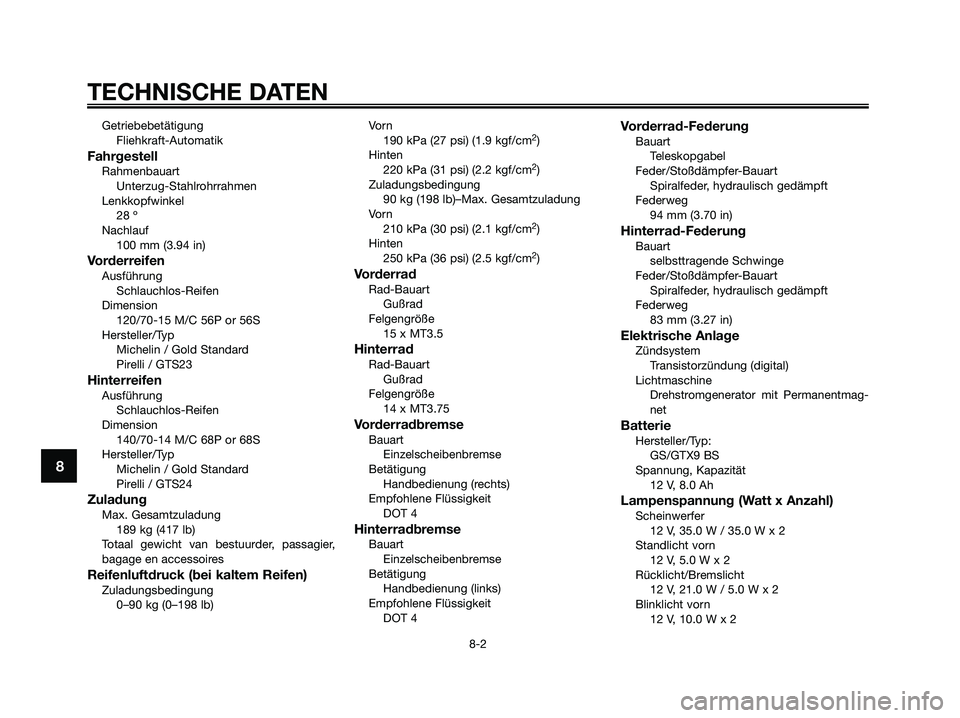

Getriebebetätigung
Fliehkraft-Automatik
FahrgestellRahmenbauart
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel
28 º
Nachlauf
100 mm (3.94 in)
VorderreifenAusführung
Schlauchlos-Reifen
Dimension
120/70-15 M/C 56P or 56S
Hersteller/Typ
Michelin / Gold Standard
Pirelli / GTS23
HinterreifenAusführung
Schlauchlos-Reifen
Dimension
140/70-14 M/C 68P or 68S
Hersteller/Typ
Michelin / Gold Standard
Pirelli / GTS24
ZuladungMax. Gesamtzuladung
189 kg (417 lb)
Totaal gewicht van bestuurder, passagier,
bagage en accessoires
Reifenluftdruck (bei kaltem Reifen)Zuladungsbedingung
0–90 kg (0–198 lb)Vo r n
190 kPa (27 psi) (1.9 kgf/cm
2)
Hinten
220 kPa (31 psi) (2.2 kgf/cm
2)
Zuladungsbedingung
90 kg (198 lb)–Max. Gesamtzuladung
Vo r n
210 kPa (30 psi) (2.1 kgf/cm
2)
Hinten
250 kPa (36 psi) (2.5 kgf/cm
2)
VorderradRad-Bauart
Gußrad
Felgengröße
15 x MT3.5
HinterradRad-Bauart
Gußrad
Felgengröße
14 x MT3.75
VorderradbremseBauart
Einzelscheibenbremse
Betätigung
Handbedienung (rechts)
Empfohlene Flüssigkeit
DOT 4
HinterradbremseBauart
Einzelscheibenbremse
Betätigung
Handbedienung (links)
Empfohlene Flüssigkeit
DOT 4
Vorderrad-FederungBauart
Teleskopgabel
Feder/Stoßdämpfer-Bauart
Spiralfeder, hydraulisch gedämpft
Federweg
94 mm (3.70 in)
Hinterrad-FederungBauart
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart
Spiralfeder, hydraulisch gedämpft
Federweg
83 mm (3.27 in)
Elektrische AnlageZündsystem
Transistorzündung (digital)
Lichtmaschine
Drehstromgenerator mit Permanentmag-
net
BatterieHersteller/Typ:
GS/GTX9 BS
Spannung, Kapazität
12 V, 8.0 Ah
Lampenspannung (Watt x Anzahl)Scheinwerfer
12 V, 35.0 W / 35.0 W x 2
Standlicht vorn
12 V, 5.0 W x 2
Rücklicht/Bremslicht
12 V, 21.0 W / 5.0 W x 2
Blinklicht vorn
12 V, 10.0 W x 2
TECHNISCHE DATEN
8-2
8
1B9-F8199-G1.qxd 11/10/06 11:47 Página 76

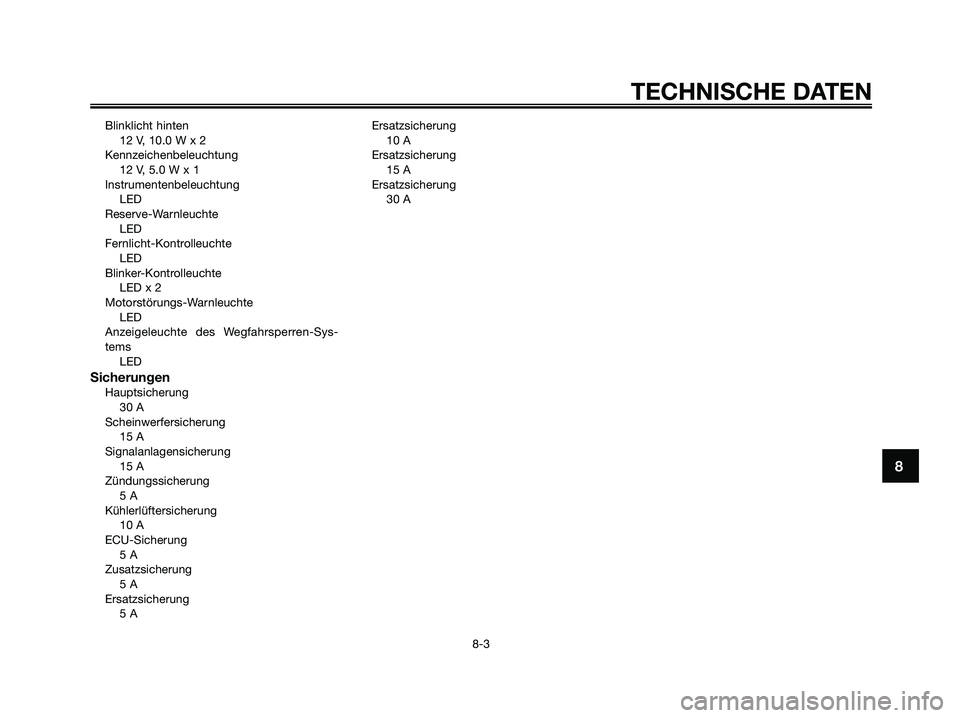

Blinklicht hinten
12 V, 10.0 W x 2
Kennzeichenbeleuchtung
12 V, 5.0 W x 1
Instrumentenbeleuchtung
LED
Reserve-Warnleuchte
LED
Fernlicht-Kontrolleuchte
LED
Blinker-Kontrolleuchte
LED x 2
Motorstörungs-Warnleuchte
LED
Anzeigeleuchte des Wegfahrsperren-Sys-
tems
LED
SicherungenHauptsicherung
30 A
Scheinwerfersicherung
15 A
Signalanlagensicherung
15 A
Zündungssicherung
5 A
Kühlerlüftersicherung
10 A
ECU-Sicherung
5 A
Zusatzsicherung
5 A
Ersatzsicherung
5 AErsatzsicherung
10 A
Ersatzsicherung
15 A
Ersatzsicherung
30 A
8
TECHNISCHE DATEN
8-3
1B9-F8199-G1.qxd 11/10/06 11:47 Página 77

GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel-
und Fahrzeug-Identifizierungsnum-
mern sowie die Modellcode-Plakette
in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatztei-
len und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schüsselanhänger
2. Schlüssel rot
3. Hauptschwarzer
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger ein-
gestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels
angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
ist in den Rahmen eingeschlagen.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Moto-
rrads, und wird von der Zulassungs-
behörde registriert.
9
KUNDENINFORMATION
9-1
1B9-F8199-G1.qxd 11/10/06 11:47 Página 78
