2007 YAMAHA WR 250F ESP

5 - 218
ENG
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
Den Motor von der rechten
Seite montieren.
Schwingenachse
2
Motor-Lagerbolzen (unten)
3
Untere Motorhalterung
4
Schraube (untere Motorhalte-
rung)
5
Sicherungsring
6
Motor-Lagerbolzen (vorn)
7
Obere Motorhalterung
8
Schraube (obere Motorhalte-
rung)
9
Motor-Lagerbolzen (oben)
0
Motorschutz unten
A
Schraube (Motorschutz unten)
B
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Den Sicherungsring mit den
Klauen
a zur Außenseite des
Rahmens weisend montieren.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Antriebsritzel
1. Montieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und -kette gemeinsam
montieren.MONTAGGIO E INSTALLAZIONE
Installazione del motore
1. Installare:
Motore 1
Installare il motore dal lato
destro.
Albero di articolazione 2
Bullone di fissaggio motore (infe-
riore) 3
Staffa inferiore motore 4
Bullone (staffa inferiore motore)
5
Vite di rappezzo 6
Bullone di fissaggio motore
(anteriore) 7
Staffa superiore motore 8
Bullone (staffa superiore motore)
9
Bullone di fissaggio motore
(superiore) 0
Riparo inferiore motore A
Bullone (riparo inferiore motore)
B
NOTA:
Applicare il grasso al disolfuro di
molibdeno sull’albero di articolazione.
Installare la vite di rappezzo con la
griffa a rivolta verso l’esterno sulla
parte ciclistica.
Pedale del freno
1. Installare:
Molla 1
Pedale del freno 2
Guarnizione circolare 3
Bullone (pedale del freno) 4
Fermo 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sulle guarnizioni circo-
lari e sulla staffa del pedale del freno.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Ruota dentata di trasmissione
1. Installare:
Ruota dentata di trasmissione 1
Catena di trasmissione 2
NOTA:
Installare la ruota dentata di trasmissione
con la catena di trasmissione.MONTAJE E INSTALACIÓN
Montaje del motor
1. Instalar:
Motor
1
Instale el motor por el lado
derecho.
Eje pivote
2
Tornillo de montaje del motor
(inferior)
3
Soporte inferior del motor
4
Tornillo (soporte inferior del
motor)
5
Espaciador
6
Tornillo de montaje del motor
(delante)
7
Soporte superior del motor
8
Tornillo (soporte superior del
motor)
9
Tornillo de montaje del motor
(superior)
0
Protección inferior del motor
A
Tornillo (protección inferior del
motor)
B
NOTA:
Aplique aceite de disulfuro de
molibdeno al eje pivote.
Instale el espaciador con la pinza
a encarada hacia el exterior del
chasis.
Pedal de freno
1. Instalar:
Muelle
1
Pedal de freno
2
Junta tórica
3
Tornillo (pedal de freno)
4
Clip
5
NOTA:
Aplique grasa de jabón de litio al tor-
nillo, las juntas tóricas y el soporte
del pedal de freno.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Piñón motor
1. Instalar:
Piñón motor
1
Cadena de transmisión
2
NOTA:
Monte el piñón motor junto con la
cadena de transmisión.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
DESMONTAJE DEL MOTOR

5 - 228
ENG
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
4 Tornillo [L = 45 mm (1,77 in)] 5
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 5 Tornillo [L = 55 mm (2,17 in)] 1
6 Tornillo [L = 70 mm (2,76 in)] 3
7Guía de tubo 1
8 Sujeción del cable de embrague 1
9Cárter derecho 1
10 Cárter izquierdo 1
11 Depurador de aceite 1
12 Cigüeñal 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE
DESMONTAJE”.
2
1
CÁRTER Y CIGÜEÑAL

5 - 238
ENG
Kurbelwelle
1. Messen:
Max. Schlag
a
Max Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–
0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:55,95–
56,00 mm
(2,203–
2,205 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
1
O-Ring
2
Beschädigt
→ Erneuern.
Ölbohrungen
a
Verstopft
→ Ausblasen.Albero motore
1. Misurare:
Limite di disassamento a
Limite gioco del piede di biella
b
Gioco lato testa di biella c
Larghezza albero d
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e un
indicatore di spessore.
Comparatore e cavalletto:
YU-3097/90890-01252
Standard
Limite di
disassa-
mento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Gioco del
piede di
biella:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Gioco late-
rale:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Larghezza
dell’incri-
natura:55,95 ~
56,00 mm
(2,203 ~
2,205 in) —
Filtro olio
1. Controllare:
Filtro olio
Danno → Sostituire.
Tubo di mandata olio 2
1. Controllare:
Tubo di mandata olio 2 1
Guarnizione circolare 2
Danno → Sostituire.
Foro dell’olio a
Intasato → Pulire.Cigüeñal
1. Medir:
Límite de descentramiento
a
Límite del holgura del pie de
biela
b
Holgura lateral de la cabeza
de biela
c
Anchura del cigüeñal
d
Fuera del valor especificado
→ Cambiar.
Utilice la galga de cuadrante y
un galga de espesores.
Galga de cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
descen-
tramiento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Holgura
del pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:55,95 ~
56,00 mm
(2,203 ~
2,205 in) —
Depurador de aceite
1. Comprobar:
Depurador de aceite
Dañada
→ Cambiar.
Tubería de suministro de aceite 2
1. Comprobar:
Tubería de suministro de
aceite 2
1
Junta tórica
2
Dañada
→ Cambiar.
Orificio de aceite
a
Obstruido
→ Aplicar aire com-
primido.
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL

5 - 240
ENG
ZUSAMMENBAU UND MONTAGE
Kurbelgehäuse-Lager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube
(Kurbelwelle)
1
(an beide Kurbelgehäuseteile)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbau-
werkzeug
2,
3,
4 und
5
verwenden.
È
USA und CDN
É
Nicht USA und CDN
HINWEIS:
Wenn der Kolben im oberen Tot-
punkt (OT) des Verdichtungstaktes
steht, den Pleuel mit einer Hand
fest halten und dabei die Mutter
des Einbauwerkzeugs montieren.
Das Einbauwerkzeug betätigen,
bis das Kurbelgehäuse am Lager
anstößt.
Vor der Montage der Kurbelwelle
die Passfläche zum Kurbelge-
häuse reinigen.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
eintreiben.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Kurbelwellen-
Einbaufassung 2:
YU-90050/90890-01274
Kurbelwellen-
Einbauschraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-
Einbauhülse 5:
YM-91044/90890-04081
New
MONTAGGIO E INSTALLAZIONE
Cuscinetto del carter
1. Installare:
Cuscinetto
Elemento di arresto cuscinetto
Bullone (elemento di arresto
cuscinetto)
Vite (elemento di arresto cusci-
netto)
Vite [elemento di arresto cusci-
netto (albero motore)] 1
Sul carte sinistro e destro.
NOTA:
Installare il cuscinetto premendo sulla
pista esterna in parallelo.
Per evitare che la vite [elemento di
arresto cuscinetto (albero motore)] si
allenti, schiacciare la circonferenza
della testa della vite a nella superfi-
cie concava b utilizzando un pun-
zone, ecc. Eseguendo questa
operazione, prestare attenzione a non
danneggiare il foro di inserimento del
cacciavite nella testa della vite.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Albero motore
1. Installare:
Albero motore 1
Utilizzare l’attrezzo installatore
dell’albero motore 2, 3, 4 e
5.
È
USA e CDN
É
Eccetto USA e CDN
NOTA:
Bloccare la biella al punto morto supe-
riore con una mano e contemporanea-
mente ruotare il dado dell’attrezzo
installatore con l’altra. Azionare
l’installatore finché l’albero motore
non entri in contatto con il cuscinetto.
Prima di installare l’albero motore,
pulire la superficie di contatto del car-
ter.
ATTENZIONE:
Non utilizzare un martello per far
entrare l’albero motore.
Installatore per albero
motore 2:
YU-90050/90890-01274
Bullone installazione per
albero motore 3:
YU-90050/90890-01275
Adattatore (M12) 4:
YU-90063/90890-01278
Distanziatore (installatore
per albero motore) 5:
YM-91044/90890-04081
MONTAJE E INSTALACIÓN
Cojinete del cárter
1. Instalar:
Cojinete
Tope de cojinete
Tornillo (tope de cojinete)
Tornillo (tope de cojinete)
Tornillo [tope del cojinete
(cigüeñal)]
1
A cárter izquierdo y derecho.
NOTA:
Monte el cojinete presionando la
guía exterior en paralelo.
Para evitar que el tornillo [tope de
cojinete (cigüeñal)] se afloje, intro-
duzca la periferia de la cabeza del
tornillo
a en la parte cóncava
b
con un punzón, etc. Al hacerlo
tenga cuidado de no dañar la
ranura de la cabeza del tornillo.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cigüeñal
1. Instalar:
Cigüeñal
1
Utilice el instalador de cigüe-
ñal
2,
3,
4 y
5.
È
USA y CDN
É
Excepto USA y CDN
NOTA:
Sujete con una mano la biela en el
punto muerto superior mientras
gira la tuerca de la herramienta de
montaje con la otra mano. Accione
la herramienta de montaje hasta
que el cigüeñal llegue al fondo del
cojinete.
Antes de montar el cigüeñal limpie
la superficie de contacto del cárter.
ATENCION:
No utilice un martillo para introdu-
cir el cigüeñal.
Guía de montaje del
cigüeñal 2:
YU-90050/90890-01274
Tornillo de montaje del
cigüeñal 3:
YU-90050/90890-01275
Adaptador (M12) 4:
YU-90063/90890-01278
Espaciador (instalador
de cigüeñal) 5:
YM-91044/90890-04081
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL

5 - 250
ENG
DEMONTAGE-EINZELHEITEN
Getriebe
1. Demontieren:
Eingangswelle
1
Ausgangswelle
2
Schaltwalze
Schaltgabel 3
Schaltgabel 2
Schaltgabel 1
HINWEIS:
Die Baugruppe mit der am Kurbel-
gehäuse montierten Distanzhülse
3 demontieren.
Die Baugruppe vorsichtig demon-
tieren. Die entsprechende Einbau-
lage sämtlicher Teile fest halten.
Der Lage und Ausrichtung der
Schaltgabeln besondere Achtung
schenken.
Eingangswelle, Ausgangswelle,
Schaltwalze und Schaltgabeln
gemeinsam ausbauen durch leich-
tes Klopfen auf die Ausgangswelle
mit einem Gummihammer.
KONTROLLE
Zahnräder
1. Kontrollieren:
Schaltklauen
a
Verzahnung
b
Schaltgabel-Führungsnut
c
Verschlissen/beschädigt
→
Erneuern.
2. Kontrollieren:
O-Ring
1
Beschädigt
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Zahnräder
Fest
→ Instand setzen, ggf.
erneuern.
Lager
1. Kontrollieren:
Lager
1
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
Schaltgabeln, Schaltwalze und
Stiftplatte
1. Kontrollieren:
Schaltgabel
1
Verschlissen/beschädigt/ver-
kratzt
→ Erneuern.PUNTI DI RIMOZIONE
Trasmissione
1. Togliere:
Asse principale 1
Asse conduttore 2
Camma del cambio
Forcella del cambio 3
Forcella del cambio 2
Forcella del cambio 1
NOTA:
Rimuovere il gruppo con il collarino
3 installato sul carter.
Rimuovere il gruppo con cautela.
Annotare la posizione di ogni compo-
nente. Prestare particolare attenzione
alla posizione e alla direzione delle
forcelle del cambio.
Rimuovere insieme l’asse principale,
l’asse conduttore, la camma del cam-
bio e la forcella del cambio, picchiet-
tando leggermente sull’asse condut-
tore della trasmissione con un martello
morbido.
CONTROLLO
Ingranaggi
1. Controllare:
Dente d’arresto di contatto a
Denti dell’ingranaggio b
Scanalatura forcella del cambio
c
Usura/danni → Sostituire.
2. Controllare:
Guarnizione circolare 1
Danno → Sostituire.
3. Controllare:
Movimento degli ingranaggi
Movimento non uniforme →
Riparare o sostituire.
Cuscinetto
1. Controllare:
Cuscinetto 1
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
Focella del cambio, camma del cambio
e segmento
1. Controllare:
Forcella del cambio 1
Usura/danni/graffi → Sostituire.PUNTOS DE DESMONTAJE
Caja de cambios
1. Extraer:
Eje principal
1
Eje posterior
2
Leva de cambio
Horquilla de cambio 3
Horquilla de cambio 2
Horquilla de cambio 1
NOTA:
Extraiga el conjunto con el casqui-
llo
3 montado en el cárter.
Extraiga el conjunto con cuidado.
Anote la posición de cada pieza.
Preste mucha atención a la situa-
ción y dirección de las horquillas
de cambio.
Extraiga el eje principal, el eje pos-
terior, la leva de cambio y la hor-
quilla de cambio, todo junto,
golpeando ligeramente el eje pos-
terior de la caja de cambios con un
mazo blando.
COMPROBACIÓN
Engranajes
1. Comprobar:
Desplazable correspondiente
a
Dientes de engranaje
b
Ranura de la horquilla de cam-
bio
c
Desgaste/daños
→ Cambiar.
2. Comprobar:
Junta tórica
1
Dañada
→ Cambiar.
3. Comprobar:
Movimiento de los engranajes
Movimiento no suave
→
Reparar o cambiar.
Cojinete
1. Comprobar:
Cojinete
1
Gire la guía interior con un
dedo.
Punto duro/agarrotamiento
→
Cambiar.
Horquilla de cambio, leva de
cambio y segmento
1. Comprobar:
Horquilla de cambio
1
Desgaste/daños/rayaduras
→
Cambiar.

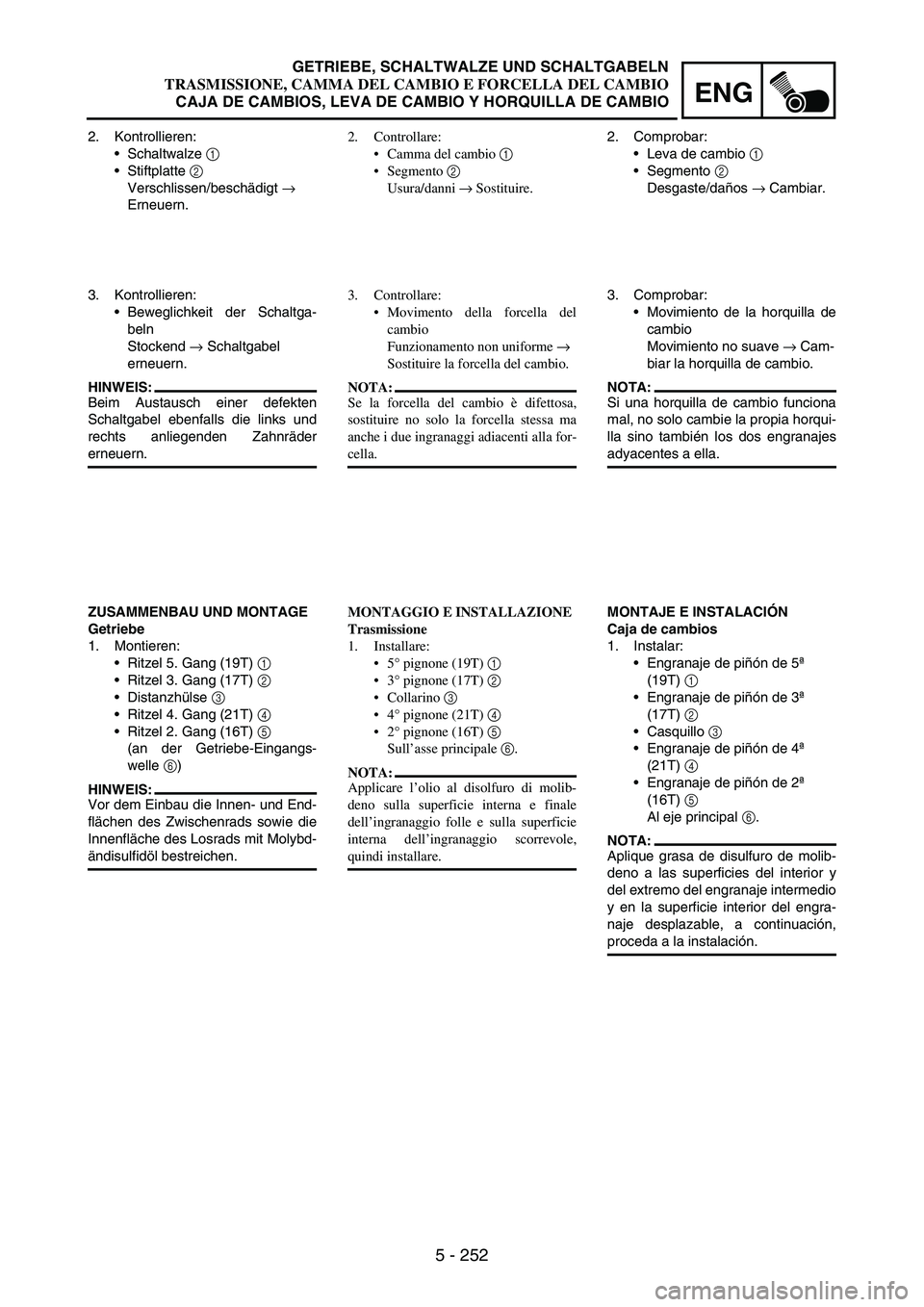

GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

5 - 252
ENG
2. Kontrollieren:
Schaltwalze
1
Stiftplatte
2
Verschlissen/beschädigt
→
Erneuern.
3. Kontrollieren:
Beweglichkeit der Schaltga-
beln
Stockend
→ Schaltgabel
erneuern.
HINWEIS:
Beim Austausch einer defekten
Schaltgabel ebenfalls die links und
rechts anliegenden Zahnräder
erneuern.
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (19T)
1
Ritzel 3. Gang (17T)
2
Distanzhülse
3
Ritzel 4. Gang (21T)
4
Ritzel 2. Gang (16T)
5
(an der Getriebe-Eingangs-
welle
6)
HINWEIS:
Vor dem Einbau die Innen- und End-
flächen des Zwischenrads sowie die
Innenfläche des Losrads mit Molybd-
ändisulfidöl bestreichen.2. Controllare:
Camma del cambio 1
Segmento 2
Usura/danni → Sostituire.
3. Controllare:
Movimento della forcella del
cambio
Funzionamento non uniforme →
Sostituire la forcella del cambio.
NOTA:
Se la forcella del cambio è difettosa,
sostituire no solo la forcella stessa ma
anche i due ingranaggi adiacenti alla for-
cella.
MONTAGGIO E INSTALLAZIONE
Trasmissione
1. Installare:
5° pignone (19T) 1
3° pignone (17T) 2
Collarino 3
4° pignone (21T) 4
2° pignone (16T) 5
Sull’asse principale 6.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulla superficie interna e finale
dell’ingranaggio folle e sulla superficie
interna dell’ingranaggio scorrevole,
quindi installare.2. Comprobar:
Leva de cambio
1
Segmento
2
Desgaste/daños
→ Cambiar.
3. Comprobar:
Movimiento de la horquilla de
cambio
Movimiento no suave
→ Cam-
biar la horquilla de cambio.
NOTA:
Si una horquilla de cambio funciona
mal, no solo cambie la propia horqui-
lla sino también los dos engranajes
adyacentes a ella.
MONTAJE E INSTALACIÓN
Caja de cambios
1. Instalar:
Engranaje de piñón de 5ª
(19T)
1
Engranaje de piñón de 3ª
(17T)
2
Casquillo
3
Engranaje de piñón de 4ª
(21T)
4
Engranaje de piñón de 2ª
(16T)
5
Al eje principal
6.
NOTA:
Aplique grasa de disulfuro de molib-
deno a las superficies del interior y
del extremo del engranaje intermedio
y en la superficie interior del engra-
naje desplazable, a continuación,
proceda a la instalación.
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

5 - 254
ENG
2. Montieren:
Zahnrad 2. Gang (28T)
1
Zahnrad 4. Gang (23T)
2
Zahnrad 3. Gang (23T)
3
Zahnrad 5. Gang (17T)
4
Zahnrad 1. Gang (31T)
5
O-Ring
6
(an der Getriebe-Ausgangs-
welle
7)
HINWEIS:
Vor dem Einbau die Innen- und
Endflächen des Zwischenrads
sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl
bestreichen.
Den O-Ring mit Lithiumseifenfett
bestreichen.
New
3. Montieren:
Beilagscheibe
1
Sicherungsring
2
HINWEIS:
Die scharfe Kante
a des Siche-
rungsrings muss sich auf der
gegenüberliegenden Seite von
Beilagscheibe und Zahnrad
b
befinden.
Den Sicherungsring so einsetzen,
dass dessen Enden
c gleichmä-
ßig auf den Erhöhungen der Keil-
verzahnung ruhen.
New
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Beim Montieren der Distanzhülse
vorsichtig vorgehen, um die Dich-
tringlippe nicht zu beschädigen.2. Installare:
2° ingranaggio della ruota (28T) 1
4° ingranaggio della ruotar (23T) 2
3° ingranaggio della ruota (23T) 3
5° ingranaggio della ruota (17T) 4
1° ingranaggio della ruota (31T) 5
Guarnizione circolare 6
Sull’asse conduttore 7.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulla superficie interna e finale
dell’ingranaggio folle e sulla superfi-
cie interna dell’ingranaggio scorre-
vole, quindi installare.
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
New
3. Installare:
Rondella 1
Anello elastico di sicurezza 2
NOTA:
Accertarsi che lo spigolo vivo
dell’anello elastico di sicurezza a sia
posizionato sul lato opposto alla ron-
della e all’ingranaggio b.
Installare l’anello elastico di sicurezza
con le estremità c inserite uniforme-
mente sulle sommità della scanalatura.
New
4. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Quando si installa il collarino nel car-
ter, prestare particolare attenzione al
labbro del paraolio del carter.2. Instalar:
Piñón de rueda de 2ª (28T)
1
Piñón de rueda de 4ª (23T)
2
Piñón de rueda de 3ª (23T)
3
Piñón de rueda de 5ª (17T)
4
Piñón de rueda de 1ª (31T)
5
Junta tórica
6
Al eje posterior
7.
NOTA:
Aplique grasa de disulfuro de
molibdeno a las superficies del
interior y del extremo del engra-
naje intermedio y en la superficie
interior del engranaje desplazable,
a continuación, proceda a la insta-
lación.
Aplique grasa de jabón de litio a la
junta tórica.
New
3. Instalar:
Arandela
1
Anillo elástico
2
NOTA:
Verifique que el ángulo con el
borde afilado del anillo elástico
a
esté situado en el lado opuesto al
de la arandela y el engranaje
b.
Instale el anillo elástico con los
extremos
c uniformemente asen-
tados en los surcos.
New
4. Instalar:
Casquillo
1
NOTA:
Aplique grasa de jabón de litio al
labio de la junta de aceite.
Cuando monte el casquillo en el
cárter tenga mucho cuidado con el
labio de la junta de aceite.
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

6 - 12
CHAS
Radachse
1. Messen:
Radachs-Verbiegung
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr
1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
WARNUNG
Eine verbogene Radachse darf
unter keinen Umständen gerichtet
werden.
Max. Radachs-
Verbiegung:
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheiben-Verzug
(nur Hinterrad-Bremsscheibe)
Eine Messuhr
1 verwenden.
Nicht nach Vorgabe
→ Fel-
genschlag kontrollieren.
Falls Felgenschlag in Ordnung
ist, die Bremsscheibe erneu-
ern.
2. Messen:
Bremsscheiben-Stärke
a
Nicht nach Vorgabe
→ Erneu-
ern.
Max. Bremsscheiben-
Verzug:
Hinten:
:
0,15 mm (0,006 in)
Bremsscheiben-Stärke
Vorn:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Hinten:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
Asse della ruota
1. Misurare:
Deformazioni dell’asse della
ruota
Non conforme alle specifiche →
Sostituire.
Utilizzare un comparatore 1.
NOTA:
Il valore di piegatura corrisponde a metà
della lettura del comparatore.
AVVERTENZA
Non cercare di raddrizzare un asse
deformato.
Limite di piegatura
dell’asse della ruota:
0,5 mm (0,020 in)
Disco freno
1. Misurare:
Deflessione del disco freno
(solo disco freno posteriore)
Utilizzare un comparatore 1.
Non conforme alle specifiche →
Controllare la scentratura ruota.
Se la scentratura è in buone con-
dizioni, sostituire il disco del
freno.
2. Misurare:
Spessore disco del freno a
Non conforme ai limiti → Sosti-
tuire.
Limite di deflessione del
disco del freno:
Posteriore:
:
0,15 mm (0,006 in)
Spessore del disco freno:
Anteriore:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Posteriore:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
Eje de la rueda
1. Medir:
Flexión del eje de la rueda
Fuera del valor especificado
→ Cambiar.
Utilice la galga de cuadrante
1.
NOTA:
El valor de flexión se muestra en una
mitad de la lectura de la galga de
cuadrante.
ADVERTENCIA
No trate de enderezar un eje
doblado.
Límite de flexión del eje
de la rueda:
0,5 mm (0,020 in)
Disco de freno
1. Medir:
Deflexión del disco de freno
(solo el disco de freno trasero)
Utilice la galga de cuadrante
1.
Fuera del valor especificado
→ Comprobar el descentra-
miento de la rueda.
Si el descentramiento es
correcto, cambie el disco de
freno.
2. Medir:
Espesor del disco de freno
a
Fuera de límite
→ Cambiar.
Límite de deflexión del
disco de freno:
Trasero:
:
0,15 mm (0,006 in)
Espesor del disco de
freno:
Delantero:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Trasero:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA
