2007 YAMAHA WR 250F ESP

6 - 70
CHAS
HANDHABUNGSHINWEISE
HINWEIS:
Die Teleskopgabel muss mit großer
Vorsicht gehandhabt werden. Es
wird empfohlen, Arbeiten an der
Gabel dem Händler zu überlassen.
ACHTUNG:
Folgende Maßnahmen beachten,
um einen durch entweichende
Druckluft verursachten Unfall zu
vermeiden:
Die Gabeldämpfer sowie der
gesamte interne Teleskopgabel-
Mechanismus sind sehr emp-
findlich gegen Fremdkörper.
Beim Gabelölwechsel sowie Zer-
legen und Zusammenbau der
Teleskopgabel darauf achten,
dass keinerlei Fremdkörper ein-
dringen.
Vor dem Ausbau der Gabel-
Abdeckschrauben und der
Gabelbeine muss der Gabelluft-
druck ausgeglichen werden.
DEMONTAGE-EINZELHEITEN
Gabel-Abdeckschraube
1. Demontieren:
Gabel-Abdeckschraube
1
(vom Standrohr)
HINWEIS:
Vor dem Ausbau des Gabelbeins
muss die Gabel-Abdeckschraube
demontiert werden.
2. Demontieren:
Gabel-Abdeckschraube
1
HINWEIS:
Die Sicherungsmutter
2 fest halten
und die Gabel-Abdeckschraube
demontieren.NOTA PER LA MANIPOLAZIONE
NOTA:
La forcella anteriore deve essere maneg-
giata con cura. Si consiglia di rivolgersi
ai rivenditori per la manutenzione della
forcella anteriore.
ATTENZIONE:
Per evitare esplosioni accidentali di
aria, seguire le seguenti istruzioni:
La forcella anteriore con lo stelo del
pistone incorporato presenta una
struttura interna assai sofisticata e
particolarmente sensibile ai mate-
riali estranei.
Prestare sufficiente cura per evitare
la penetrazione di qualsiasi mate-
riale estraneo durante la sostitu-
zione dell’olio o durante
l’assemblaggio e il disassemblaggio
della forcella anteriore.
Prima di togliere i tappi filettati o le
forcelle anteriori, assicurarsi di
sgonfiare completamente la camera
d’aria.
PUNTI DI RIMOZIONE
Bullone cappello forcella anteriore
1. Togliere:
Bullone cappello forcella ante-
riore 1
Dal gambale.
NOTA:
Prima di togliere la forcella anteriore
dalla macchina, allentare il bullone cap-
pello forcella anteriore.
2. Togliere:
Bullone cappello forcella ante-
riore 1
NOTA:
Tenere fermo il controdado 2 e togliere
il bullone cappello forcella anteriore. NOTA RELATIVA A LA
MANIPULACIÓN
NOTA:
La horquilla delantera requiere
mucha atención. Por tanto, se reco-
mienda confiar su mantenimiento a
los concesionarios.
ATENCION:
Para prevenir una explosión acci-
dental del aire deben observarse
las instrucciones siguientes:
La horquilla delantera con barra
de pistón incorporada tiene una
construcción interna muy sofis-
ticada y resulta particularmente
sensible a los materiales extra-
ños.
Evite la penetración de materia-
les extraños al cambiar el aceite
o al desarmar y armar la horqui-
lla delantera.
Antes de extraer los tornillos de
la tapa o la horquilla delantera,
extraiga todo el aire de la
cámara.
PUNTOS DE DESMONTAJE
Tornillo de la tapa de la horquilla
delantera
1. Extraer:
Tornillo de la tapa de la hor-
quilla delantera
1
Del tubo exterior.
NOTA:
Antes de desmontar la horquilla
delantera de la máquina afloje el tor-
nillo de la tapa de la horquilla delan-
tera.
2. Extraer:
Tornillo de la tapa de la hor-
quilla delantera
1
NOTA:
Sostenga la contratuerca
2 y
extraiga el tornillo de la tapa de la
horquilla delantera.
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

6 - 74
CHAS
Gabelventil
1. Kontrollieren:
Ventil
1
Verschlissen/beschädigt
→
Erneuern.
O-Ring
2
Beschädigt
→ Erneuern.
Gabelfeder
1. Messen:
Länge
a der ungespannten
Gabelfeder
Nicht nach Vorgabe
→ Erneu-
ern.
Länge der
ungespannten
Gabelfeder:
460 mm (18,1 in)
:
455 mm (17,9 in)
Gleitrohr
1. Kontrollieren:
Gleitrohr-Oberfläche
a
Riefig
→ Instand setzen, ggf.
erneuern.
Schleifpapier der Körnung
1.000 verwenden.
Dämpferrohrbuchse beschä-
digt
→ Erneuern.
Gleitrohr-Verbiegung
Nicht nach Vorgabe
→ Erneuern.
Eine Messuhr
1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
WARNUNG
Ein verzogenes Gleitrohr darf
unter keinen Umständen gerichtet
werden, weil dadurch seine Stabi-
lität verloren geht.
Standrohr
1. Kontrollieren:
Standrohr
1
Riefig/verschlissen/beschä-
digt
→ Erneuern.
Max. Gleitrohr-
Verbiegung:
0,2 mm (0,008 in)
Valvola base
1. Controllare:
Gruppo valvole 1
Usura/danni → Sostituire.
Guarnizione circolare 2
Danno → Sostituire.
Molla forcella
1. Misurare:
Lunghezza libera molla della for-
cella a
Non conforme alle specifiche →
Sostituire.
Lunghezza libera molla
della forcella:
460 mm (18,1 in)
:
455 mm (17,9 in)
Tubo di forza
1. Controllare:
Superficie tubo di forza a
Tacche → Riparare o sostituire.
Utilizzare carta vetrata umida di
grana 1.000.
Componente per il bloccaggio
dell’olio danneggiato → Sostituire.
Deformazioni tubo di forza
Non conforme alle specifiche →
Sostituire.
Utilizzare un comparatore 1.
NOTA:
Il valore di piegatura corrisponde a metà
della lettura del comparatore.
AVVERTENZA
Non cercare di raddrizzare un tubo di
forza piegato, poiché esso ne risulte-
rebbe pericolosamente indebolito.
Limite piegatura tubo di
forza:
0,2 mm (0,008 in)
Gambale
1. Controllare:
Gambale 1
Tacche/usura/danni → Sostituire.Válvula base
1. Comprobar:
Conjunto de la válvula
1
Desgaste/daños
→ Cambiar.
Junta tórica
2
Daños
→ Cambiar.
Muelle de la horquilla
1. Medir:
Longitud libre del muelle de la
horquilla
a
Fuera del valor especificado
→ Cambiar.
Longitud libre del muelle
de la horquilla:
460 mm (18,1 in)
:
455 mm (17,9 in)
Tubo interior
1. Comprobar:
Superficie interna del tubo
a
Rayaduras
→ Reparar o cam-
biar.
Utilice papel de lija húmedo
del nº1.000.
Obturador de aceite dañado
→ Cambiar.
Dobladura del tubo interior
Fuera del valor especificado
→ Cambiar.
Utilice la galga de cuadrante
1.
NOTA:
El valor de flexión se muestra en una
mitad de la lectura de la galga de
cuadrante.
ADVERTENCIA
No intente enderezar el tubo inte-
rior si está doblado, ya que el tubo
se puede debilitar peligrosamente.
Tubo exterior
1. Comprobar:
Tubo exterior
1
Rayaduras/desgaste/daños
→
Cambiar.
Límite de dobladura del
tubo interior:
0,2 mm (0,008 in)
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

6 - 82
CHAS
15. Einfüllen:
Gabelöl
(bis zum oberen Rand des
Standrohrs mit Öl
1 der emp-
fohlenen Sorte)
ACHTUNG:
Ausschließlich Öl der empfohle-
nen Sorte verwenden. Die Ver-
wendung anderer Ölsorten kann
die Funktion der Teleskopgabel
erheblich beeinträchtigen.
Unter keinen Umständen Fremd-
körper in das Gabelrohr eindrin-
gen lassen.
Empfohlene Ölsorte:
Gabelöl “S1”
16. Nach dem Befüllen des Gabel-
rohrs das Dämpferrohr
1 min-
destens 10 Mal langsam ein-
und austauchen, damit das
Gabelöl sich verteilt.
17. Einfüllen:
Gabelöl
(bis zum oberen Rand des
Standrohrs mit Öl der empfoh-
lenen Sorte)
18. Nach dem Befüllen des Gleit-
rohrs das Standrohr
1 mehr-
mals langsam ca. 200 mm
(7,9 in) ein- und austauchen,
damit das Gabelöl sich verteilt.
HINWEIS:
Darauf achten, dass der vorgeschrie-
bene Abstand nicht überschritten
wird. Eine Bewegung von über
200 mm (7,9 in) verursacht Eindrin-
gen von Luft. In diesem Fall müssen
die Schritte 15–18 wiederholt wer-
den.
19. Vor dem Messen des Gabelöl-
standes 10 Minuten warten,
damit sich das Öl setzten und
alle Luftbläschen sich auflösen
können.
HINWEIS:
Falls das Standrohr nicht bis zum
Rand mit Gabelöl befüllt wird,
erreicht das Öl nicht alle Bauteile,
was zu einem falschen Ölstand-Mes-
sergebnis führt.
Das Standrohr muss bis zum Rand
mit Gabelöl befüllt und der Gabel-
holm entlüftet werden.15. Riempire:
Olio forcella anteriore
Fino alla superficie superiore del
gambale con olio raccomandato
per forcelle 1.
ATTENZIONE:
Assicurarsi di utilizzare olio racco-
mandato per forcelle. L’impiego di oli
diversi può diminuire eccessivamente
l’efficienza della forcella anteriore.
Evitare accuratamente l’entrata di
materiali estranei nella forcella
anteriore.
16. Dopo il riempimento, spingere len-
tamente l’asta pompante 1 verso
l’alto e verso il basso per più di
dieci volte per distribuire l’olio for-
cella.
17. Riempire:
Olio forcella anteriore
Fino alla superficie superiore del
gambale con olio raccomandato
per forcelle, ancora una volta.
18. Dopo il riempimento, spingere len-
tamente il gambale 1 verso l’alto e
verso il basso (corsa di circa
200 mm (7,9 in)) per distribuire
ancora una volta l’olio forcella.
NOTA:
Prestare attenzione a non premere ecces-
sivamente. Una corsa di 200 mm (7,9 in)
o superiore provoca l’entrata dell’aria. In
questo caso, ripetere le operazioni da 15
a 18.
19. Attendere dieci minuti fino all’eli-
minazione delle bolle d’aria dalla
forcella anteriore e alla distribu-
zione uniforme dell’olio nel
sistema, prima di inserire l’olio fino
al livello raccomandato.
NOTA:
Riempire con l’olio forcella fino
all’estremità superiore del gambale. In
caso contrario l’olio forcella non si
distribuirà su tutte le parti della forcella
anteriore, rendendo impossibile raggiun-
gere il livello corretto.
Assicurarsi di riempire con l’olio for-
cella fino all’estremità del gambale e
spurgare le forcelle anteriori.
Olio raccomandato:
Olio sospensione “S1”
15. Llenar:
Aceite de la horquilla delantera
Hasta la superficie superior del
tubo exterior con aceite de hor-
quilla del tipo recomendado
1.
ATENCION:
Asegúrese de utilizar el aceite de
horquilla recomendado. El uso de
otros aceites puede tener un efecto
negativo excesivo sobre las presta-
ciones de la horquilla delantera.
No permita nunca que penetren
materiales extraños en la hor-
quilla delantera.
16. Después de llenarla, bombee la
varilla del amortiguador
1 lenta-
mente arriba y abajo más de 10
veces para que se distribuya el
aceite.
17. Llenar:
Aceite de la horquilla delantera
Hasta la superficie superior
del tubo exterior con aceite de
horquilla del tipo recomen-
dado una vez más.
18. Después de llenar, bombee el
tubo exterior
1 lentamente
arriba y abajo (unos 200 mm
(7,9 in)) para que se distribuya el
aceite una vez más.
NOTA:
Tenga cuidado de no excederse en
el bombeo. Un movimiento de
200 mm (7,9 in) o más provocará la
entrada de aire. En ese caso, repita
los pasos 15 a 18.
19. Espere diez minutos hasta que
se hayan eliminado las burbujas
de aire de la horquilla delantera
y el aceite se haya distribuido
uniformemente antes de ajustar
el aceite al nivel recomendado.
NOTA:
Llene de aceite de horquilla hasta el
extremo superior del tubo exterior,
pues de lo contrario el aceite no se
distribuirá a todas las zonas de la
horquilla y será imposible obtener el
nivel correcto.
Asegúrese de llenar con aceite de
horquilla hasta la parte superior del
tubo exterior y de purgar la horquilla
delantera.
Aceite recomendado:
Aceite para
suspensión “S1”
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

6 - 84
CHAS
20. Messen:
Ölstand (links und rechts)
a
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Die Federführung
2 muss beim
Messen des Ölstands eingebaut
sein.
WARNUNG
Das Gabelöl muss sich stets zwi-
schen dem Minimal- und Maximal-
stand befinden und der Ölstand in
beiden Holmen identisch sein.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
Standard-Ölstand:
130 mm (5,12 in)
Einstellbereich:
95–150 mm
(3,74–5,91 in)
(gemessen von der
Oberkante des
Standrohrs, Gabel
(samt Dämpferrohr 1)
vollständig
zusammengedrückt,
ohne Gabelfeder)
21. Messen:
Abstand
a
Nicht nach Vorgabe
→ In die
Sicherungsmutter hineindre-
hen.
22. Lockern:
Einstellschraube (Zugstufen-
Dämpfungskraft)
1
HINWEIS:
Die Einstellschraube für die Zug-
stufen-Dämpfungskraft leicht lok-
kern.
Die Einstellposition notieren (d. h.
die Anzahl Umdrehungen aus der
völlig hineingedrehten Stellung).
Abstand a:
Min. 18 mm (0,71 in)
(zwischen der
Oberkante des
Dämpferrohrs 1 und
der Oberkante der
Sicherungsmutter 2)
20. Misurare:
Livello olio (sinistro e destro) a
Non conforme alle specifiche →
Regolare.
NOTA:
Assicurarsi di installare la guida molla
2 quando si controlla il livello dell’olio.
AVVERTENZA
Regolare sempre il livello dell’olio in
modo che sia compreso tra il minimo e
il massimo e regolare sempre allo
stesso modo ogni forcella anteriore.
Una regolazione disuguale può deter-
minare difficoltà di manovrabilità e
perdita di stabilità.
Livello olio standard:
130 mm (5,12 in)
Estensione della
regolazione:
95 ~ 150 mm
(3,74 ~ 5,91 in)
Dall’estremità superiore
del gambale con il tubo di
forza e l’asta pompante
1 completamente
compressa senza molla.
21. Misurare:
Apertura a
Non conforme alle specifiche →
Avvitare il controdado.
22. Allentare:
Dispositivo di regolazione smor-
zamento in estensione 1
NOTA:
Allentare il dispositivo di regolazione
smorzamento in estensione.
Annotare la posizione impostata del
dispositivo di regolazione (il numero
di rotazioni verso l’esterno rispetto
alla posizione di avvitamento com-
pleto).
Apertura a:
18 mm (0,71 in) o
superiore
Tra l’estremità dell’asta
pompante 1 e
l’estremità del
controdado 2.
20. Medir:
Nivel de aceite (izquierda y
derecha)
a
Fuera del valor especificado
→ Ajustar.
NOTA:
No olvide instalar la guía del muelle
2 cuando compruebe el nivel de
aceite.
ADVERTENCIA
Ajuste siempre el nivel de aceite
entre los niveles máximo y
mínimo y ajuste siempre cada
barra de la horquilla al mismo
nivel. Un ajuste desequilibrado
puede reducir la maniobrabilidad
y la estabilidad.
Nivel de aceite estándar:
130 mm (5,12 in)
Amplitud del ajuste:
95 ~ 150 mm
(3,74 ~ 5,91 in)
Desde la parte
superior del tubo
exterior con el tubo
interior y la varilla del
amortiguador 1
totalmente
comprimida sin
muelle.
21. Medir:
Distancia
a
Fuera del valor especificado
→ Girar la contratuerca.
22. Aflojar:
Regulador de la amortiguación
en extensión
1
NOTA:
Afloje el regulador de amortigua-
ción en extensión a mano.
Anote la posición del regulador (la
cantidad de vueltas a partir de la
posición completamente apre-
tado).
Distancia a:
18 mm (0,71 in) o más
Entre la parte superior
de la varilla del
amortiguador 1 y la
parte superior de la
contratuerca 2.
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

6 - 86
CHAS
23. Montieren:
Druckstange
1
Gabelfeder
2
HINWEIS:
Die Gabelfeder muss bei hochge-
haltenem Dämpferrohr
3 einge-
baut werden.
Nach dem Einbau der Gabelfeder
das Dämpferrohr weiterhin hoch-
halten.
24. Montieren:
Federsitz
1
Gabel-Abdeckschraube
2
HINWEIS:
Die Gabel-Abdeckschraube hand-
fest am Dämpferrohr anschrauben.
25. Festziehen:
Gabel-Abdeckschraube
(Sicherungsmutter)
1
HINWEIS:
Die Sicherungsmutter
2 fest halten
und die Gabel-Abdeckschraube vor-
schriftsmäßig festziehen.
26. Montieren:
Gabel-Abdeckschraube
1
(am Standrohr)
HINWEIS:
Die Gabel-Abdeckschraube proviso-
risch festziehen.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Montieren:
Protektor-Führung
1
HINWEIS:
Die Schutzführung mit der breiteren
Seite
a nach unten montieren.23. Installare:
Asta di blocco 1
Molla della forcella 2
NOTA:
Installare la molla della forcella
tenendo sollevata l’asta pompante 3.
Dopo aver installato la molla della for-
cella, tenere sollevata l’estremità
dell’asta pompante in modo che non si
abbassi.
24. Installare:
Sede delle molla 1
Bullone cappello forcella ante-
riore 2
NOTA:
Serrare completamente con le dita il bul-
lone cappello forcella anteriore sull’asta
pompante.
25. Serrare:
Bullone cappello forcella ante-
riore (controdado) 1
NOTA:
Tenere fermo il controdado 2 e serrare
il bullone cappello forcella anteriore alla
coppia indicata.
26. Installare:
Bullone cappello forcella ante-
riore 1
Al gambale.
NOTA:
Serrare temporaneamente il tappo filet-
tato.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Installare:
Guida protezione 1
NOTA:
Installare la guida delle protezioni con
lato più largo a rivolto verso il basso.23. Instalar:
Barra de empuje
1
Muelle de la horquilla
2
NOTA:
Instale el muelle de la horquilla con
la varilla del amortiguador
3
levantada.
Después de instalar el muelle de la
horquilla, sostenga el extremo de
la varilla del amortiguador de
forma que no baje.
24. Instalar:
Asiento del muelle
1
Tornillo de la tapa de la hor-
quilla delantera
2
NOTA:
Apriete a mano, completamente, el
tornillo de la tapa de la horquilla delan-
tera en la varilla del amortiguador.
25. Apretar:
Tornillo de la tapa de la hor-
quilla delantera (contratuerca)
1
NOTA:
Sostenga la contratuerca
2 y apriete
el tornillo de la tapa de la horquilla
delantera con el par especificado.
26. Instalar:
Tornillo de la tapa de la hor-
quilla delantera
1
Al tubo exterior.
NOTA:
Apriete provisionalmente el tornillo
de la tapa.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Instalar:
Guía protectora
1
NOTA:
Instale la guía del protector con su
lado más ancho
a hacia abajo.
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

6 - 88
CHAS
Montage
1. Montieren:
Gabelbein
1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Gabel-Abdeckschraube
1
3. Einstellen:
Gabelrohr-Überstand
a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Standard-Gabelrohr-
Überstand a:
5 mm (0,20 in)
4. Festziehen:
Klemmschraube (obere
Gabelbrücke)
1
Klemmschraube (untere
Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
5. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 1
2
Schraube (Scheibe 1)
3
Zum Schutz (rechts)
4.
HINWEIS:
Das Geschwindigkeitssensor-Kabel
so montieren, dass der Punkt
a wie
dargestellt ausgerichtet ist, und das
untere Ende
b der Scheibe 1 auf
den gleichen Punkt ausrichten.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Installazione
1. Installare:
Forcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
Non serrare ancora i bulloni di serrag-
gio (staffa superiore).
2. Serrare:
Bullone cappello forcella ante-
riore 1
3. Regolare:
Estremità superiore della forcella
anteriore a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Estremità superiore della
forcella anteriore
(standard) a:
5 mm (0,20 in)
4. Serrare:
Bullone di serraggio (staffa supe-
riore) 1
Bullone di serraggio (staffa infe-
riore) 2
ATTENZIONE:
Serrare la staffa inferiore alla coppia
specificata. Se la si serra troppo, può
verificarsi un malfunzionamento della
forcella anteriore.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
5. Installare:
Cavo sensore velocità 1
Piastra 1 2
Bullone (piastra 1) 3
Sulla protezione destra 4.
NOTA:
Installare il cavo sensore velocità in
modo che il riferimento a sia orientato
come illustrato e allineare il fondo b
della piastra 1 con lo stesso riferimento.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Instalación
1. Instalar:
Horquilla delantera
1
NOTA:
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (soporte superior).
2. Apretar:
Tornillo de la tapa de la hor-
quilla delantera
1
3. Ajustar:
Extremo superior de la horqui-
lla delantera
a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Extremo superior de la
horquilla delantera
(estándar) a:
5 mm (0,20 in)
4. Apretar:
Remache extraíble (soporte
superior)
1
Remache extraíble (soporte
inferior)
2
ATENCION:
Apriete el soporte inferior con el
par especificado. Si lo aprieta
demasiado puede provocar un
funcionamiento incorrecto de la
horquilla delantera.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
5. Instalar:
Cable del sensor de velocidad
1
Placa 1
2
Tornillo (placa 1)
3
Al protector (derecha)
4.
NOTA:
Instale el cable del sensor de veloci-
dad de forma que la marca de pin-
tura
a quede orientada como se
muestra y alinee la parte inferior
b
de la placa 1 con la misma marca de
pintura.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

6 - 101

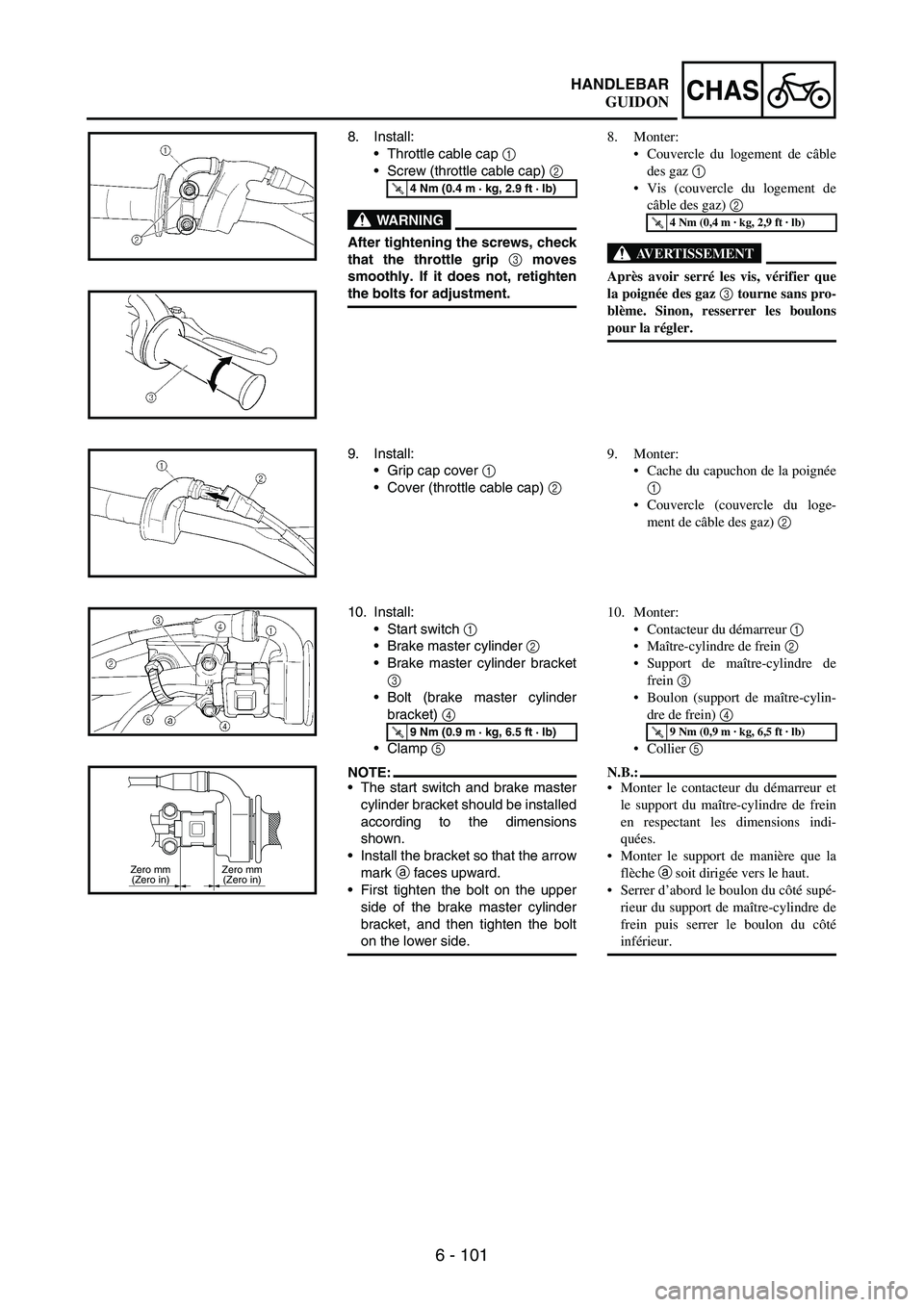

CHASHANDLEBAR
8. Install:
•Throttle cable cap
1
•Screw (throttle cable cap)
2
WARNING
After tightening the screws, check
that the throttle grip 3
moves
smoothly. If it does not, retighten
the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
9. Install:
•Grip cap cover
1
•Cover (throttle cable cap)
2
10. Install:
•Start switch
1
•Brake master cylinder
2
•Brake master cylinder bracket
3
•Bolt (brake master cylinder
bracket)
4
•Clamp
5
NOTE:•The start switch and brake master
cylinder bracket should be installed
according to the dimensions
shown.
•Install the bracket so that the arrow
mark
a faces upward.
•First tighten the bolt on the upper
side of the brake master cylinder
bracket, and then tighten the bolt
on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
Zero mm
(Zero in)Zero mm
(Zero in)
8. Monter:
Couvercle du logement de câble
des gaz 1
Vis (couvercle du logement de
câble des gaz) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon, resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Monter:
Cache du capuchon de la poignée
1
Couvercle (couvercle du loge-
ment de câble des gaz) 2
10. Monter:
Contacteur du démarreur 1
Maître-cylindre de frein 2
Support de maître-cylindre de
frein 3
Boulon (support de maître-cylin-
dre de frein) 4
Collier 5
N.B.:
Monter le contacteur du démarreur et
le support du maître-cylindre de frein
en respectant les dimensions indi-
quées.
Monter le support de manière que la
flèche a soit dirigée vers le haut.
Serrer d’abord le boulon du côté supé-
rieur du support de maître-cylindre de
frein puis serrer le boulon du côté
inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
GUIDON

6 - 102
CHAS
8. Montieren:
•Gaszug-Abdeckung
1
•Schraube (Gaszug-Abdek-
kung)
2
WARNUNG
Nach dem Festziehen der Schrau-
ben sicherstellen, dass der Gas-
drehgriff 3 sich leichtgängig
bewegt. Anderenfalls die Schrau-
ben nachziehen bzw. lockern.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Montieren:
•Gaszuggehäuse-Abdeckung
1
•Schutzabdeckung (Gaszug-
Abdeckung)
2
10. Montieren:
•Starterschalter
1
•Hauptbremszylinder
2
•Hauptbremszylinder-Halte-
rung
3
•Schraube (Hauptbremszylin-
der-Halterung)
4
•Klemme
5
HINWEIS:
•Der Starterschalter und die Haupt-
bremszylinder-Halterung sind ent-
sprechend den abgebildeten
Maßen zu montieren.
•Die Halterung so einbauen, dass
die Pfeilmarkierung
a nach oben
gerichtet ist.
•Zunächst die obere und dann die
untere Schraube der Hauptbrems-
zylinder-Halterung vorschriftsmä-
ßig festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
8. Installare:
Copertura cavo acceleratore 1
Vite (copertura cavo acceleratore)
2
AVVERTENZA
Dopo aver serrato le viti, controllare
che la manopola acceleratore 3 si
muova in modo uniforme. Se si muove
con difficoltà, serrare nuovamente i
bulloni per la regolazione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Installare:
Rivestimento copertura manopola
1
Rivestimento (copertura cavo
acceleratore) 2
10. Installare:
Interruttore dell’avviamento 1
Pompa del freno 2
Staffa pompa del freno 3
Bullone (staffa pompa del freno)
4
Morsetto 5
NOTA:
Installare l’interruttore dell’avvia-
mento e la staffa della pompa del
freno in base alle dimensioni indicate.
Installare la staffa in modo che la frec-
cia a sia rivolta verso l’alto.
Serrare prima il bullone sul lato supe-
riore della staffa della pompa del
freno, quindi quello sul lato inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
8. Instalar:
•Cubierta del cable del acelera-
dor
1
•Tornillo (cubierta del cable del
acelerador)
2
ADVERTENCIA
Después de apretar los tornillos
compruebe que el puño del acele-
rador 3 se mueva con suavidad.
Si no es así, vuelva a apretar los
tornillos para ajustarlo.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Instalar:
•Cubierta de la tapa del puño
1
•Cubierta (tapa del cable del
acelerador)
2
10. Instalar:
•Interruptor de arranque
1
•Bomba de freno
2
•Soporte de la bomba de freno
3
•Tornillo (soporte de la bomba
de freno)
4
•Brida
5
NOTA:
•El interruptor de arranque y el
soporte de la bomba de freno se
deben montar de acuerdo con las
dimensiones que se muestran.
•Instale el soporte de forma que la
flecha
a esté orientada hacia
arriba.
•Apriete primero el tornillo de la
parte superior del soporte de la
bomba de freno y luego el de la
parte inferior.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
LENKER
MANUBRIO
MANILLAR
