2007 YAMAHA WR 250F ESP

5 - 32
ENG
11. Montieren:
Nadelventil
1
Schwimmer
2
Schwimmerachse
3
HINWEIS:
Zunächst das Nadelventil am
Schwimmer montieren und dann
beide Teile am Vergaser montie-
ren.
Die Leichtgängigkeit des Schwim-
mers kontrollieren.
12. Montieren:
O-Ring
Ausströmdüse
1
Schwimmerkammer
2
Schwimmerkammer-Schraube
3
Zughalterung
(Leerlaufeinstellschraube)
4
Schlauchhalterung
(Vergaser-Entlüftungs-
schlauch)
5
13. Montieren:
Membran (Abschaltventil)
1
Feder (Abschaltventil)
2
O-Ring
3
Abschaltventil-Abdeckung
4
Zylinderkopf-Entlüftungs-
schlauch-Halterung
5
Schraube (Abschaltventil-
Abdeckung)
6
14. Montieren:
Membran
(Beschleunigungspumpe)
1
Feder
2
O-Ring
3
Beschleunigungspumpen-
Abdeckung
4
Ablassschlauch-Halterung
5
Schraube (Beschleunigungs-
pumpen-Abdeckung)
6
HINWEIS:
Die Beschleunigungspumpen-Mem-
bran so montieren, dass deren Mar-
kierung
a zur Feder gerichtet ist.11. Installare:
Valvola a spillo 1
Galleggiante 2
Perno galleggiante 3
NOTA:
Dopo aver installato la valvola a spillo
sul galleggiante, montarli sul carbura-
tore.
Controllare che il movimento del gal-
leggiante sia uniforme.
12. Installare:
Guarnizione circolare
Getto di perdita 1
Vaschetta 2
Bullone (vaschetta) 3
Supporto del cavo
(cavo della vite di arresto valvola
a farfalla) 4
Supporto flessibile
(flessibile di sfiato carburatore)
5
13. Installare:
Diaframma
(valvola di interdizione aria) 1
Molla
(valvola di interdizione aria) 2
Guarnizione circolare 3
Coperchio valvola di interdi-
zione aria 4
Supporto (flessibile di sfiato
testata) 5
Vite (coperchio valvola di inter-
dizione aria) 6
14. Installare:
Diaframma
(pompa acceleratore) 1
Molla 2
Guarnizione circolare 3
Coperchio pompa acceleratore 4
Supporto flessibile (flessibile di
scarico) 5
Vite (coperchio pompa accelera-
tore) 6
NOTA:
Installare il diaframma (pompa accelera-
tore) con il segno a rivolto verso la
molla.11. Instalar:
Válvula de aguja
1
Flotador
2
Pasador del flotador
3
NOTA:
Después de acoplar la válvula de
aguja al flotador, móntelos en el
carburador.
Compruebe si el flotador se mueve
con suavidad.
12. Instalar:
Junta tórica
Surtidor de pérdida
1
Cámara del flotador
2
Tornillo
(cámara del flotador)
3
Soporte de cable
(tornillo de tope del acelera-
dor)
4
Soporte de tubo
(tubo respiradero del carbura-
dor)
5
13. Instalar:
Diafragma
(válvula de corte de aire)
1
Muelle
(válvula de corte de aire)
2
Junta tórica
3
Tapa de la válvula de corte de
aire
4
Sujeción (tubo respiradero de
la culata)
5
Tornillo (tapa de la válvula de
corte de aire)
6
14. Instalar:
Diafragma
(bomba de aceleración)
1
Muelle
2
Junta tórica
3
Tapa de la bomba de acelera-
ción
4
Soporte del tubo
(tubo de vaciado)
5
Tornillo (tapa de la bomba de
aceleración)
6
NOTA:
Instale el diafragma (bomba de ace-
leración) con la marca
a hacia el
muelle.
VERGASER
CARBURATORE
CARBURADOR

5 - 33
ENGCARBURETOR
15. Install:
Jet needle
1
Collar
2
Spring
3
Needle holder
4
Throttle valve plate
5
To throttle valve
6.5
6
1
2
3
4
16. Install:
Throttle valve assembly
1
Screw (throttle shaft)
2
NOTE:Install the valve lever rollers
3 into
the slits
a of the throttle valve.
17. Install:
O-ring 1
Valve lever housing cover 2
Bolt
(valve lever housing cover) 3
18. Install:
Carburetor breather hose 1
NOTE:Install the carburetor breather hoses
to the carburetor so that the hoses
do not bend near where they are
installed.
Accelerator pump timing
adjustment
Adjustment steps:
NOTE:In order for the throttle valve
height a to achieve the specified
value, tuck under the throttle
valve plate 1 the rod 2 etc. with
the same outer diameter as the
specified value.
Throttle valve height:
0.8 mm (0.03 in)
Fully turn in the accelerator
pump adjusting screw 3.
Check that the link lever 4 has
free play b by pushing lightly
on it.
Gradually turn out the adjusting
screw while moving the link
lever until it has no more free
play.
15. Monter:
Aiguille 1
Entretoise épaulée 2
Ressort 3
Support d’aiguille 4
Papillon d’admission 5
Sur le papillon des gaz 6.
16. Monter:
Papillon complet 1
Vis (axe du papillon) 2
N.B.:
Monter les rouleaux du levier de sou-
pape 3 dans les fentes a du papillon.
17. Monter:
Joint torique 1
Couvercle du boîtier du levier de
soupape 2
Boulon
(couvercle du boîtier du levier de
soupape) 3
18. Monter:
Durit de mise à l’air du carbura-
teur 1
N.B.:
Monter les durits de mise à l’air du car-
burateur sur le carburateur de manière
que les durits ne fassent pas de coude à
proximité de leur point de montage.
Réglage du calage de la pompe de
reprise
Étapes du réglage:
N.B.:
Afin de donner au papillon la hauteur
a spécifiée, glisser sous le papillon
d’admission 1 la tige 2 etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
Hauteur du papillon:
0,8 mm (0,03 in)
Visser à fond la vis de réglage de la
pompe de reprise 3.
Contrôler que le levier articulé 4 a
du jeu b en appuyant légèrement
dessus.
Dévisser progressivement la vis de
réglage tout en déplaçant le levier
articulé jusqu’à ce qu’il n’ait plus
de jeu.
CARBURATEUR

5 - 34
ENG
15. Montieren:
Düsennadel
1
Distanzhülse
2
Feder
3
Nadelsitz
4
Drosselklappen-Platte
5
(an der Drosselklappe
6)
16. Montieren:
Drosselklappe
1
Drosselklappenwellen-
Schraube
2
HINWEIS:
Die Drosselklappenhebel-Rollen
3
in die entsprechenden Schlitze
a
der Drosselklappe einsetzen.
17. Montieren:
O-Ring
1
Drosselklappen-Gehäusedek-
kel
2
Schraube (Drosselklappen-
Gehäusedekkel)
3
18. Montieren:
Vergaser-Entlüftungs-
schlauch
1
HINWEIS:
Die Belüftungsschläuche so am Ver-
gaser anschließen, dass sie an der
Anschlussstelle nicht gebogen sind.
Beschleunigungspumpen-
Steuerung einstellen
Arbeitsvorgang:
HINWEIS:
Um die vorgeschriebene Drossel-
klappen-Position
a zu gewäh-
ren, ist unter die Drosselklappen-
Platte
1 ein Stäbchen
2 o. Ä. mit
entsprechendem Durchmesser zu
schieben.
Drosselklappen-
Position:
0,8 mm (0,03 in)
Die Beschleunigungspumpen-
Einstellschraube
3 bis zum
Anschlag hineindrehen.
Durch leichten Druck auf den
Verbindungshebel
4 sicherstel-
len, dass dieser Spiel
b auf-
weist.
Die Einstellschraube allmählich
herausdrehen und dabei den
Verbindungshebel bewegen, bis
kein Spiel mehr vorhanden ist.
15. Installare:
Spillo del getto 1
Collarino 2
Molla 3
Portaspillo 4
Piastra valvola a farfalla 5
Sulla valvola a farfalla 6.
16. Installare:
Gruppo valvola a farfalla 1
Vite (albero farfalla) 2
NOTA:
Installare i rulli della leva della valvola
3 nelle fessure a della valvola a far-
falla.
17. Installare:
Guarnizione circolare 1
Coperchio alloggiamento leva
della valvola 2
Bullone (coperchio alloggia-
mento leva della valvola) 3
18. Installare:
Flessibile di sfiato carburatore 1
NOTA:
Installare i flessibili di sfiato del carbura-
tore sul carburatore stesso in modo che
non si pieghino in prossimità del luogo
di installazione.
Regolazione della fasatura della
pompa dell’acceleratore
Operazioni per la regolazione:
NOTA:
Affinché l’altezza della valvola a far-
falla a raggiunga il valore specifi-
cato, introdurre sotto la piastra della
valvola a farfalla 1 l’asta 2 ecc. con
il diametro esterno pari al valore spe-
cificato.
Altezza valvola a farfalla:
0,8 mm (0,03 in)
Avvitare completamente la vite di
regolazione della pompa dell’acce-
leratore 3.
Controllare che la leva dell’artico-
lazione 4 abbia gioco b pre-
mendo leggermente su di essa.
Ruotare gradatamente la vite di
regolazione mentre si sposta la
leva di articolazione, fino a elimi-
nare il gioco.
15. Instalar:
Aguja del surtidor
1
Casquillo
2
Muelle
3
Soporte de la aguja
4
Placa de la válvula de mari-
posa
5
A la válvula de mariposa
6.
16. Instalar:
Conjunto de la válvula de
mariposa
1
Tornillo (eje del acelerador)
2
NOTA:
Instale los rodillos de la palanca de
la válvula
3 en las hendiduras
a de
la válvula de mariposa.
17. Instalar:
Junta tórica
1
Cubierta del alojamiento de la
palanca de la válvula
2
Tornillo
(cubierta del alojamiento de la
palanca de la válvula)
3
18. Instalar:
Tubo respiradero del carbura-
dor
1
NOTA:
Acople los tubos respiraderos del
carburador a este de forma que no
se doblen y se aproximen al instalar-
los.
Reglaje de la bomba de
aceleración
Procedimiento de ajuste:
NOTA:
Para que la válvula de mariposa
a se sitúe a la altura especifi-
cada, sujete debajo de la placa de
la válvula
1 la varilla
2 etc. con
el mismo diámetro exterior que el
valor especificado.
Altura de la válvula de
mariposa:
0,8 mm (0,03 in)
Gire completamente hacia den-
tro el tornillo de ajuste de la
bomba de aceleración
3.
Compruebe que la palanca de
unión
4 tenga holgura
b
empujándola ligeramente.
Gire gradualmente hacia fuera
el tornillo de ajuste mientras
desplaza la palanca de unión
hasta que ya no tenga holgura.
VERGASER
CARBURATORE
CARBURADOR

5 - 44
ENG
KONTROLLE
Sekundärluftsystem
1. Kontrollieren:
Sekundärluftsystem-Schlauch
Rissig/beschädigt
→ Erneu-
ern.
Sekundärluftsystem-Rohr
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Funktion des Abschaltventils
Das Rohr mit Luftdruck beauf-
schlagen und die Funktion des
Abschaltventils kontrollieren.
Entspricht nicht den folgen-
den Angaben
→ Abschaltven-
til erneuern.
HINWEIS:
Mit Luftdruck beaufschlagen, um
die Funktion zu kontrollieren.
Zur Unterdruck-Kontrolle den
Manometersatz
1 verwenden.
ACHTUNG:
Beim Anlegen von Unterdruck an
das Rohr c, sicherstellen, dass
der vorgeschriebene Wert nicht
überschritten wird.
a
Vom Luftfilter kommend
b
Zum Zylinderkopf (auslassseitig)
c
Vom Zylinderkopf (einlassseitig)
È
Ansaugdruck vom Luftfilter
kontrollieren.
É
Kontrollieren, dass keine Luft in den
Luftfilter zurückkehrt.
Ê
Kontrollieren, dass kein Abgas
nachverbrennt. (Kommt vor, wenn
das Gas plötzlich weggenommen
wird.)
a an bLuft geht durch.
b an aLuft geht nicht
durch.
a an bLuft geht nicht
durch, wenn der
vorgeschriebene
Druck an c anliegt.
Manometersatz:
YB-35956-A/
90890-06756
Vorgeschriebener
Unterdruck:
46,7–86,7 kPa
(350–650 mmHg,
13,8–25,6 inHg)
CONTROLLO
Sistema di iniezione aria
1. Controllare:
Flessibile di iniezione aria
Incrinatura/danni → Sostituire.
Tubo di iniezione aria
Incrinatura/danni → Sostituire.
2. Controllare:
Funzionamento della valvola di
interruzione aria
Far passare l’aria attraverso il
tubo e controllare il funziona-
mento della valvola di interru-
zione aria.
Non conforme alle condizioni
seguenti → Sostituire il gruppo
valvola di interruzione aria
NOTA:
Soffiare aria per controllare il funzio-
namento.
Quando si utilizza la depressione, ese-
guire il controllo con il misuratore
pompa a depressione/di mandata 1.
ATTENZIONE:
Quando si utilizza la depressione sul
tubo c, prestare attenzione a non
superare il valore specificato.
a
Dal filtro dell’aria
b
Alla testata (luce di scarico)
c
Dalla testata (luce di aspirazione)
È
Controllare l’iniezione dal filtro dell’aria.
É
Controllare per evitare il riflusso nel
filtro dell’aria.
Ê
Controllare per evitare la combustione
ritardata. (Quando la valvola a farfalla si
chiude in occasione di una decelerazione
improvvisa)
Da a a b L’aria passa.
Da b a a L’aria non passa.
Da a a b L’aria non passa
quando la pressione
specificata è su c.
Misuratore pompa a
depressione/di mandata:
YB-35956-A/
90890-06756
Pressione specifica
depressione:
46,7 ~ 86,7 kPa
(350 ~ 650 mmHg,
13,8 ~ 25,6 inHg)
REVISIÓN
Sistema de inducción de aire
1. Comprobar:
Tubo de inducción de aire
Grietas/daños
→ Cambiar.
Tubería de inducción de aire
Grietas/daños
→ Cambiar.
2. Comprobar:
Funcionamiento de la válvula
de corte de aire
Pase aire a través de la tube-
ría y compruebe si funciona la
válvula de corte de aire.
Si no se cumple la condición
siguiente
→ Sustituya el con-
junto de válvula de corte de
aire.
NOTA:
Sople aire para comprobar el fun-
cionamiento.
Si utiliza vacío, compruebe el uso
del medidor de vacío/presión de la
bomba
1.
ATENCION:
Si aplica vacío a la tubería c,
tenga cuidado para no sobrepasar
el valor especificado.
a
Del filtro de aire
b
A la culata (a la lumbrera de escape)
c
De la culata (lumbrera de admisión)
È
Compruebe la inducción del filtro de
aire.
É
Compruebe para evitar el flujo de
retorno al filtro de aire.
Ê
Compruebe para evitar la
postcombustión. (Cuando se cierra el
acelerador durante una deceleración
súbita)
a a bEl aire pasa.
b a aEl aire no pasa.
a a bEl aire no pasa
cuando la presión
especificada está en
c.
Juego de comprobación
de vacío/presión en la
bomba:
YB-35956-A/
90890-06756
Presión de
especificación de vacío:
46,7 ~ 86,7 kPa
(350 ~ 650 mmHg,
13,8 ~ 25,6 inHg)
SEKUNDÄRLUFTSYSTEM
SISTEMA DI INIEZIONE ARIA
SISTEMA DE INDUCCIÓN DE AIRE

5 - 48
ENG
EJES DE LEVAS
TAPA DE CULATAExtensión del desmontaje:
1 Desmontaje de la tapa de culata
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA TAPA DE
CULATA
Preparación para el
desmontajeSillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 3.
Conjunto de la válvula de corte de aire Consulte el apartado “SISTEMA DE INDUCCIÓN
DE AIRE”.
1Bujía1
2 Tubo respiradero de la culata 1
3 Tornillo (tapa de culata) 2
4 Tapa de culata 1
5 Junta de la tapa de culata 1
6Guía de la cadena de distribución
(parte superior)1
1
EJES DE LEVAS

5 - 56
ENG
5. Demontieren:
Auslass-Nockenwelle
1
Einlass-Nockenwelle
2
HINWEIS:
Die Steuerkette mit einem Draht
3
sichern, damit sie nicht in das Kur-
belgehäuse hinabfällt.
KONTROLLE
Nockenwelle
1. Kontrollieren:
Nocken
blau gefärbt/angefressen/ver-
kratzt
→ Erneuern.
2. Messen:
Nocken-Abmessungen
a und
b
Nicht nach Vorgabe
→ Erneu-
ern.
Nocken-Abmessungen:
Einlass:
a
29,65–29,75 mm
(1,1673–1,1713 in)
:
29,55 mm (1,1634 in)
b
22,45–22,55 mm
(0,8839–0,8878 in)
:
22,35 mm (0,8799 in)
Auslass:
a
30,399–30,499 mm
(1,1968–1,2007 in)
:
30,299 mm (1,1929 in)
b
22,45–22,55 mm
(0,8839–0,8878 in)
:
22,35 mm (0,8799 in)
3. Messen:
Nockenwellen-Schlag
Nicht nach Vorgabe
→ Erneu-
ern.
Nockenwellen-Schlag:
Max. 0,03 mm
(0,0012 in)
5. Togliere:
Albero a camme di scarico 1
Albero a camme di aspirazione
2
NOTA:
Applicare un filo metallico 3 alla
catena di distribuzione per evitare che
cada nel carter.
CONTROLLO
Albero a camme
1. Controllare:
Lobo della camma
Vaiolature/graffi/macchia blu →
Sostituire.
2. Misurare:
Lunghezza lobo della camma a
e b
Non conforme alle specifiche →
Sostituire.
Lunghezza lobi della
camma:
Aspirazione:
a
29,65 ~ 29,75 mm
(1,1673 ~ 1,1713 in)
:
29,55 mm (1,1634 in)
b
22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)
:
22,35 mm (0,8799 in)
Scarico:
a
30,399 ~ 30,499 mm
(1,1968 ~ 1,2007 in)
:
30,299 mm (1,1929 in)
b
22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)
:
22,35 mm (0,8799 in)
3. Misurare:
Disassamento (albero a camme)
Non conforme alle specifiche →
Sostituire.
Disassamento (albero a
camme):
Meno di 0,03 mm
(0,0012 in)
5. Extraer:
Eje de levas de escape
1
Eje de levas de admisión
2
NOTA:
Ate un alambre
3 a la cadena de
distribución para impedir que caiga
al cárter.
COMPROBACIÓN
Eje de levas
1. Comprobar:
Lóbulo del eje de levas
Picadura/grietas/decoloración
azul
→ Cambiar.
2. Medir:
Longitud del lóbulo del eje de
levas
a y
b
Fuera del valor especificado
→ Cambiar.
Longitud de los lóbulos
del eje de levas:
Admisión:
a
29,65 ~ 29,75 mm
(1,1673 ~ 1,1713 in)
:
29,55 mm (1,1634 in)
b
22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)
:
22,35 mm (0,8799 in)
Escape:
a
30,399 ~ 30,499 mm
(1,1968 ~ 1,2007 in)
:
30,299 mm (1,1929 in)
b
22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)
:
22,35 mm (0,8799 in)
3. Medir:
Descentramiento
(eje de levas)
Fuera del valor especificado
→ Cambiar.
Descentramiento (eje de
levas):
Menos de 0,03 mm
(0,0012 in)
NOCKENWELLEN
ALBERI A CAMME
EJES DE LEVAS

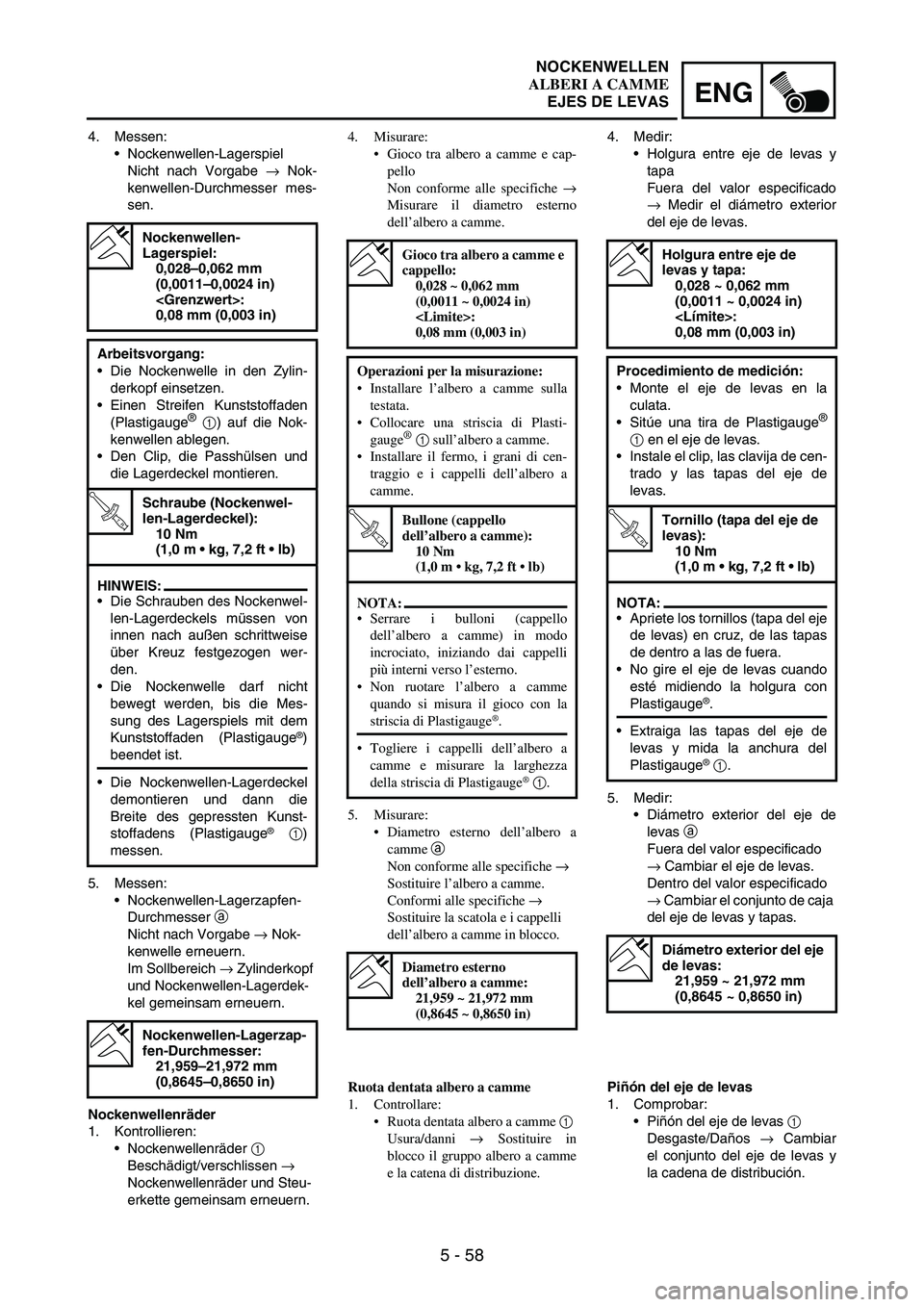

5 - 58
ENG
4. Messen:
Nockenwellen-Lagerspiel
Nicht nach Vorgabe
→ Nok-
kenwellen-Durchmesser mes-
sen.
5. Messen:
Nockenwellen-Lagerzapfen-
Durchmesser
a
Nicht nach Vorgabe
→ Nok-
kenwelle erneuern.
Im Sollbereich
→ Zylinderkopf
und Nockenwellen-Lagerdek-
kel gemeinsam erneuern.
Nockenwellenräder
1. Kontrollieren:
Nockenwellenräder
1
Beschädigt/verschlissen
→
Nockenwellenräder und Steu-
erkette gemeinsam erneuern.
Nockenwellen-
Lagerspiel:
0,028–0,062 mm
(0,0011–0,0024 in)
:
0,08 mm (0,003 in)
Arbeitsvorgang:
Die Nockenwelle in den Zylin-
derkopf einsetzen.
Einen Streifen Kunststoffaden
(Plastigauge
®
1) auf die Nok-
kenwellen ablegen.
Den Clip, die Passhülsen und
die Lagerdeckel montieren.
T R..
Schraube (Nockenwel-
len-Lagerdeckel):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
HINWEIS:
Die Schrauben des Nockenwel-
len-Lagerdeckels müssen von
innen nach außen schrittweise
über Kreuz festgezogen wer-
den.
Die Nockenwelle darf nicht
bewegt werden, bis die Mes-
sung des Lagerspiels mit dem
Kunststoffaden (Plastigauge
®)
beendet ist.
Die Nockenwellen-Lagerdeckel
demontieren und dann die
Breite des gepressten Kunst-
stoffadens (Plastigauge
®
1)
messen.
Nockenwellen-Lagerzap-
fen-Durchmesser:
21,959–21,972 mm
(0,8645–0,8650 in)
4. Misurare:
Gioco tra albero a camme e cap-
pello
Non conforme alle specifiche →
Misurare il diametro esterno
dell’albero a camme.
5. Misurare:
Diametro esterno dell’albero a
camme a
Non conforme alle specifiche →
Sostituire l’albero a camme.
Conformi alle specifiche →
Sostituire la scatola e i cappelli
dell’albero a camme in blocco.
Gioco tra albero a camme e
cappello:
0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)
:
0,08 mm (0,003 in)
Operazioni per la misurazione:
Installare l’albero a camme sulla
testata.
Collocare una striscia di Plasti-
gauge
® 1 sull’albero a camme.
Installare il fermo, i grani di cen-
traggio e i cappelli dell’albero a
camme.
T R..
Bullone (cappello
dell’albero a camme):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
NOTA:
Serrare i bulloni (cappello
dell’albero a camme) in modo
incrociato, iniziando dai cappelli
più interni verso l’esterno.
Non ruotare l’albero a camme
quando si misura il gioco con la
striscia di Plastigauge®.
Togliere i cappelli dell’albero a
camme e misurare la larghezza
della striscia di Plastigauge
® 1.
Diametro esterno
dell’albero a camme:
21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)
Ruota dentata albero a camme
1. Controllare:
Ruota dentata albero a camme 1
Usura/danni → Sostituire in
blocco il gruppo albero a camme
e la catena di distribuzione.4. Medir:
Holgura entre eje de levas y
tapa
Fuera del valor especificado
→ Medir el diámetro exterior
del eje de levas.
5. Medir:
Diámetro exterior del eje de
levas
a
Fuera del valor especificado
→ Cambiar el eje de levas.
Dentro del valor especificado
→ Cambiar el conjunto de caja
del eje de levas y tapas.
Holgura entre eje de
levas y tapa:
0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)
:
0,08 mm (0,003 in)
Procedimiento de medición:
Monte el eje de levas en la
culata.
Sitúe una tira de Plastigauge
®
1 en el eje de levas.
Instale el clip, las clavija de cen-
trado y las tapas del eje de
levas.
T R..
Tornillo (tapa del eje de
levas):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
NOTA:
Apriete los tornillos (tapa del eje
de levas) en cruz, de las tapas
de dentro a las de fuera.
No gire el eje de levas cuando
esté midiendo la holgura con
Plastigauge®.
Extraiga las tapas del eje de
levas y mida la anchura del
Plastigauge
®
1.
Diámetro exterior del eje
de levas:
21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)
Piñón del eje de levas
1. Comprobar:
Piñón del eje de levas
1
Desgaste/Daños
→ Cambiar
el conjunto del eje de levas y
la cadena de distribución.
NOCKENWELLEN
ALBERI A CAMME
EJES DE LEVAS

5 - 62
ENG
2. Montieren:
Steuerkettenspanner Die Steuerkette
3 an den Nok-
kenwellenrädern anbringen und
dann die Nockenwellen im
Zylinderkopf montieren.
HINWEIS:
Die Nockenwellen müssen so am
Zylinderkopf montiert werden,
dass die Körnermarkierung
c am
Auslass-Nockenwellenrad und die
Körnermarkierung
d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
ACHTUNG:
Die Kurbelwelle darf während
der Nockenwellen-Montage
nicht gedreht werden. Dies
führt zu Schäden oder falschen
Ventilsteuerzeiten.
Die Clips montieren und die
Nockenwellen-Lagerdeckel
4
festschrauben
5.
T R..
Schraube (Nockenwel-
len-Lagerdeckel):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
HINWEIS:
Vor dem Ausbau der Clips das
Kurbelgehäuse mit einem sau-
beren Tuch abdecken, damit die
Clips nicht hineinfallen können.
Die Gewinde der Nockenwellen-
Lagerdeckel-Schrauben mit
Molybdändisulfidöl bestreichen.
Die Schrauben in der abgebilde-
ten Reihenfolge in zwei bis drei
Schritten vorschriftsmäßig fest-
ziehen.
ACHTUNG:
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwel-
len-Lagerdeckeln zu vermeiden,
müssen die Lagerdeckel-
Schrauben gleichmäßig festge-
zogen werden.
Arbeitsfolge:
Den Steuerkettenspanner-Stö-
ßel mit einem schmalen
Schraubendreher bis zum
Anschlag im Uhrzeigersinn dre-
hen und dabei leicht niederdrü-
cken.
2. Installare:
Tenditore catena di distribuzione Montare la catena di distribuzione
3 su entrambe le ruote dentate
dell’albero a camme e installare gli
alberi a camme sulla testata.
NOTA:
Gli alberi a camme devono essere
installati sulla testata in modo che il
riferimento punzonato c dell’albero
a camme di scarico e il riferimento
punzonato d dell’albero a camme di
aspirazione siano allineati con la
superficie della testata, come indicato
in figura.
ATTENZIONE:
Durante l’installazione, non ruo-
tare l’albero motore. Potrebbero
verificarsi danni o una fasatura
scorretta della valvola.
Installare i fermi, i cappelli
dell’albero a camme 4 e i bulloni
(cappello dell’albero a camme) 5.
T R..
Bullone (cappello
dell’albero a camme):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
NOTA:
Prima di rimuovere i fermi, coprire
la testata con un panno pulito per
evitare che i fermi cadano nella
cavità della testata.
Applicare l’olio al disolfuro di
molibdeno sulla filettatura dei bul-
loni (cappello dell’albero a camme)
Serrare i bulloni alla coppia specifi-
cata in due o tre passaggi seguendo
la sequenza di serraggio corretta
come mostrato.
ATTENZIONE:
I bulloni (cappello dell’albero a
camme) devono essere serrati in
maniera uniforme per evitare danni
alla testata, ai cappelli degli alberi a
camme e all’albero a camme.
Operazioni per l’installazione:
Premendo leggermente l’asta del
tenditore con le dita, utilizzare un
cacciavite sottile e ruotare comple-
tamente l’asta del tenditore in
senso orario.
2. Instalar:
Tensor de la cadena de distri-
bución Monte la cadena de distribución
3 en los piñones de los ejes de
levas y monte estos en la
culata.
NOTA:
Los ejes de levas se deben mon-
tar en la culata de forma que la
marca perforada
c en el eje de
levas de escape y la marca perfo-
rada
d en el eje de levas de
admisión se alineen con la super-
ficie de la culata, como se mues-
tra en la ilustración.
ATENCION:
No gire el cigüeñal durante el
montaje de los ejes de levas.
Pueden producirse daños o un
reglaje incorrecto de las válvu-
las.
Instale los clips, las tapas de los
ejes de levas
4 y los tornillos
(tapa de eje de levas)
5.
T R..
Tornillo (tapa del eje de
levas):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
NOTA:
Antes de extraer los clips, cubra
la culata con un trapo limpio para
evitar que los clips caigan en el
interior de la cavidad de la
culata.
Aplique aceite de disulfuro de
molibdeno a la rosca de los torni-
llos (tapa del eje de levas).
Apriete los tornillos con el par
especificado, en dos o tres eta-
pas y en la secuencia correcta,
como se muestra.
ATENCION:
Los tornillos (tapa del eje de
levas) se deben apretar unifor-
memente para no dañar la
culata, los ejes de levas o las
tapas de estos.
Procedimiento de instalación:
Mientras presiona la varilla del
tensor ligeramente con los
dedos, utilice un destornillador
fino y gire la varilla del tensor
totalmente en el sentido de las
agujas del reloj.
NOCKENWELLEN
ALBERI A CAMME
EJES DE LEVAS
