2007 YAMAHA MAJESTY 125 Manual de utilização (in Portuguese)

5D8-F819D-P0
YP125E
MANUAL DO UTILIZADOR
5D8-F819D-P0.qxd 2/6/07 10:35 Página 1

5D8-F819D-P0.qxd 2/6/07 10:35 Página 2

PAU10110

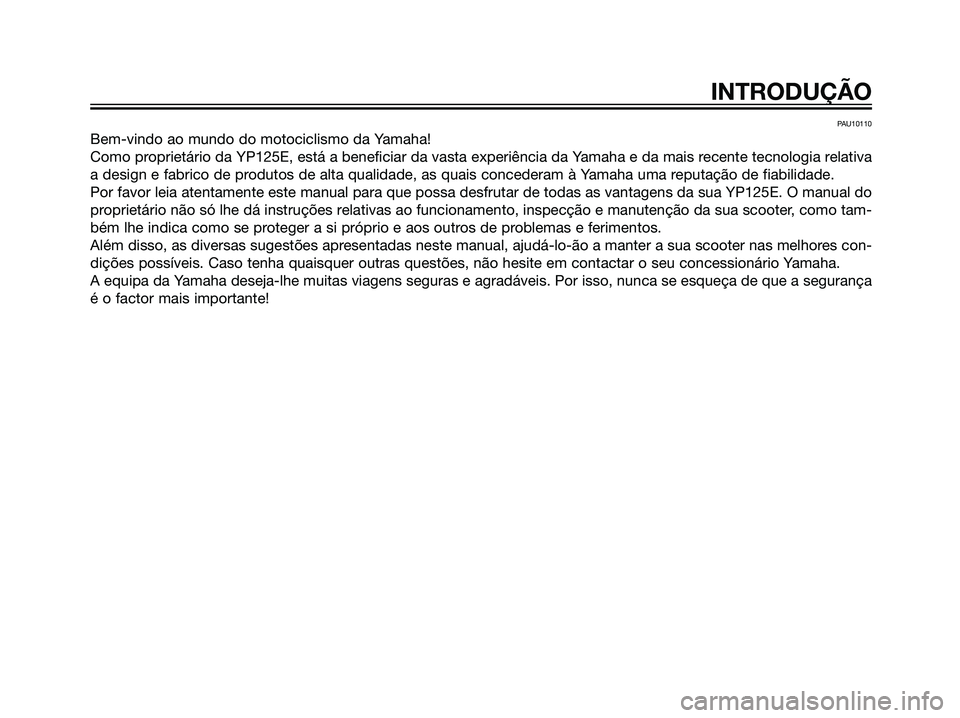

Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da YP125E, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa
a design e fabrico de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua YP125E. O manual do
proprietário não só lhe dá instruções relativas ao funcionamento, inspecção e manutenção da sua scooter, como tam-
bém lhe indica como se proteger a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter a sua scooter nas melhores con-
dições possíveis. Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança
é o factor mais importante!
INTRODUÇÃO
5D8-F819D-P0.qxd 2/6/07 10:35 Página 3

PAU34111
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
INFORMAÇÕES IMPORTANTES DO MANUAL
ATENÇÃO: Uma nota de PRECAUÇÃO indica que devem ser tomadas precauções especiais
para evitar danos na scooter.
NOTA:Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis
ou mais claros.
NOTA:
Este manual deverá ser considerado uma parte permanente da scooter e deverá permanecer junto a esta, mesmo
que a scooter seja posteriormente vendida.
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora
este manual contenha as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão
existir ligeiras discrepâncias entre a sua scooter e este manual. Caso surja alguma dúvida relativamente a este
manual, por favor consulte o seu concessionário Yamaha.
PWA12410
s s
ADVERTÊNCIA
ANTES DE UTILIZAR A SCOOTER, POR FAVOR LEIA ESTE MANUAL ATENTAMENTE E NA TOTALIDADE.
*O produto e as especificações estão sujeitos a alterações sem aviso prévio.
s s
ADVERTÊNCIAA não observância das instruções deste AVISO pode resultar em ferimentos gra-
ves ou na mortedo condutor da scooter, de circunstantes ou de quem estiver a
inspeccionar ou a reparar a scooter.
O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO!
ESTÁ EM CAUSA A SUA SEGURANÇA!t
5D8-F819D-P0.qxd 2/6/07 10:35 Página 4

INFORMAÇÕES IMPORTANTES DO MANUAL
PAUS1172
YP125E
MANUAL DO UTILIZADOR
©2006 pela YAMAHA MOTOR ESPAÑA S.A.
1ª edição, Agosto 2006
Reservados todos os direitos.
Qualquer reimpressão ou utilização não
autorizada
sem o consentimento escrito da
YAMAHA MOTOR ESPAÑA S.A.
estão expressamente proibidas.
Impresso em Neederland.
5D8-F819D-P0.qxd 2/6/07 10:35 Página 5

INTRODUÇÃO
INFORMAÇÕES IMPORTANTES DO
MANUAL
ÍNDICE
INFORMAÇÕES RELATIVAS À
SEGURANÇA......................................1-1
Outras recomendações para uma
condução segura ..........................1-5
DESCRIÇÃO........................................2-1
Vista esquerda ..................................2-1
Vista direita .......................................2-2
Controlos e instrumentos .................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS................................3-1
Interruptor principal/bloqueio da
direcção .........................................3-1
Indicadores luminosos......................3-2
Módulo de velocímetro .....................3-3
Indicador da tensão da
bateria/indicador de
combustíbel ...................................3-4
Relógio ..............................................3-4
Alarme antifurto (opcional)................3-5
Interruptores do guiador ...................3-5
Alavanca do travão dianteiro ............3-6
Alavanca do travão traseiro ..............3-7Tampa do depósito de
combustível ...................................3-7
Combustível ......................................3-8
Tubo de respiração/descarga do
depósito de combustível ...............3-9
Conversor catalítico ........................3-10
Assento ...........................................3-10
Compartimento de armazenagem
dianteiro.......................................3-11
Compartimento de
armazenagem ..............................3-12
Ajuste dos amortecedores..............3-13
Descanso lateral .............................3-13
Sistema de corte do circuito
de ignição ....................................3-14
VERIFICAÇÕES PRÉVIAS À
VIAGEM...............................................4-1
Lista de verificação prévia à
viagem ...........................................4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO........................................5-1
Arranque a frio ..................................5-1
Arranque ...........................................5-2
Aceleração e desaceleração ............5-2
Travagem ..........................................5-3
Sugestões para a redução
do consumo de
combustível ...................................5-3Rodagem de amaciamento do
motor .............................................5-4
Estacionamento ................................5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES................6-1
Jogo de ferramentas do
proprietário ....................................6-1
Tabela de lubrificação e manutenção
periódica........................................6-3
Remoção e instalação dos painéis ..6-6
Verificação da vela de ignição ..........6-7
Óleo do motor ..................................6-9
Óleo da transmissão final ...............6-11
Refrigerante ....................................6-12
Filtro de ar e elementos do filtro
de ar da caixa da correia em V ...6-14
Ajuste do carburador ......................6-16
Ajuste da folga do cabo do
acelerador....................................6-16
Folga das válvulas ..........................6-17
Pneus ..............................................6-17
Rodas de liga ..................................6-19
Folga da alavanca dos travões
dianteiro e traseiro.......................6-20
Frente ..............................................6-20
Trás .................................................6-20
Verificação das pastilhas dos
travões da frente e de trás ..........6-20
Verificação do nível de líquido
dos travões..................................6-21
ÍNDICE
5D8-F819D-P0.qxd 2/6/07 10:35 Página 6

Mudança do líquido dos travões ....6-22
Verificação e lubrificação dos
cabos ...........................................6-22
Lubrificação das alavancas do travão
da frente e de trás .......................6-23
Verificação e lubrificação do
descanso central e do descanso
lateral ...........................................6-23
Verificação da forquilha dianteira ...6-24
Verificação da direcção ..................6-25
Verificação dos rolamentos
de roda ........................................6-25
Bateria.............................................6-26
Substituição dos fusíveis ................6-27
Substituição da lâmpada do farol
dianteiro.......................................6-28
Substituição de uma lâmpada
do sinal de mudança de direcção
dianteiro.......................................6-31
Substituição da lâmpada da luz
do travão/farolim traseiro ou de
uma lâmpada do sinal de
mudança de direcção traseiro ....6-31
Substituição da lâmpada da luz
da chapa de matrícula ................6-32
Substituição da lâmpada dos
mínimos .......................................6-33
Detecção e resolução de
problemas....................................6-34
Tabelas de detecção e resolução
de problemas ..............................6-35CUIDADOS E ARRUMAÇÃO DA
SCOOTER............................................7-1
Cor mate cuidado .............................7-1
Cuidados ..........................................7-1
Armazenagem ...................................7-4
ESPECIFICAÇÕES..............................8-1
INFORMAÇÕES PARA O
CONSUMIDOR....................................9-1
Números de identificação.................9-1
ÍNDICE
5D8-F819D-P0.qxd 2/6/07 10:35 Página 7

PAU10261

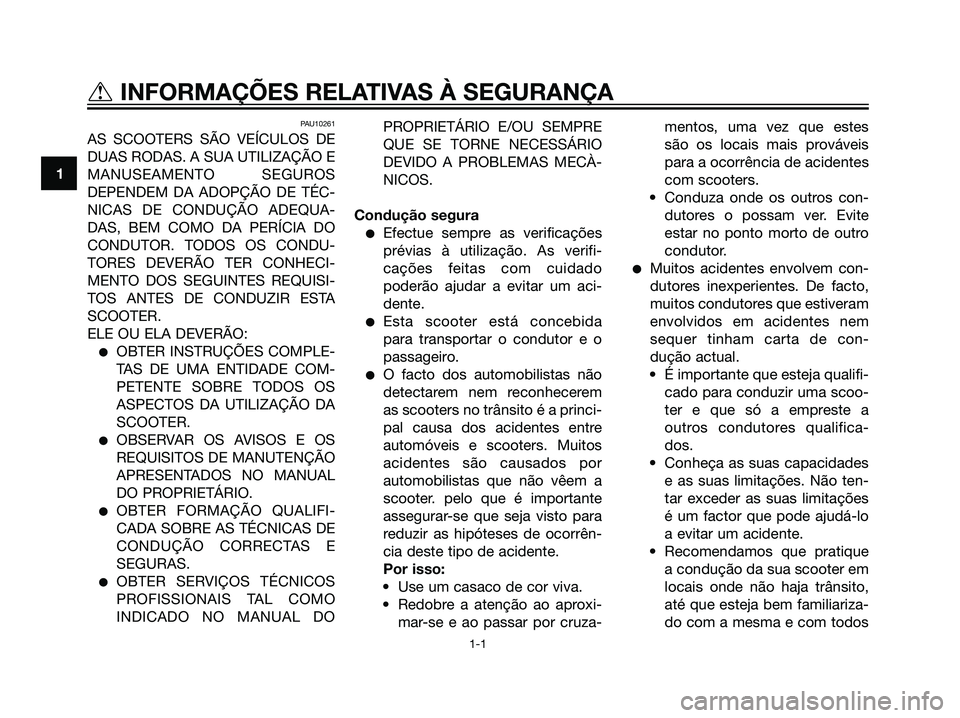

AS SCOOTERS SÃO VEÍCULOS DE
DUAS RODAS. A SUA UTILIZAÇÃO E
MANUSEAMENTO SEGUROS
DEPENDEM DA ADOPÇÃO DE TÉC-
NICAS DE CONDUÇÃO ADEQUA-
DAS, BEM COMO DA PERÍCIA DO
CONDUTOR. TODOS OS CONDU-
TORES DEVERÃO TER CONHECI-
MENTO DOS SEGUINTES REQUISI-
TOS ANTES DE CONDUZIR ESTA
SCOOTER.
ELE OU ELA DEVERÃO:
OBTER INSTRUÇÕES COMPLE-
TAS DE UMA ENTIDADE COM-
PETENTE SOBRE TODOS OS
ASPECTOS DA UTILIZAÇÃO DA
SCOOTER.
OBSERVAR OS AVISOS E OS
REQUISITOS DE MANUTENÇÃO
APRESENTADOS NO MANUAL
DO PROPRIETÁRIO.
OBTER FORMAÇÃO QUALIFI-
CADA SOBRE AS TÉCNICAS DE
CONDUÇÃO CORRECTAS E
SEGURAS.
OBTER SERVIÇOS TÉCNICOS
PROFISSIONAIS TAL COMO
INDICADO NO MANUAL DOPROPRIETÁRIO E/OU SEMPRE
QUE SE TORNE NECESSÁRIO
DEVIDO A PROBLEMAS MECÀ-
NICOS.
Condução segura
Efectue sempre as verificações
prévias à utilização. As verifi-
cações feitas com cuidado
poderão ajudar a evitar um aci-
dente.
Esta scooter está concebida
para transportar o condutor e o
passageiro.
O facto dos automobilistas não
detectarem nem reconhecerem
as scooters no trânsito é a princi-
pal causa dos acidentes entre
automóveis e scooters. Muitos
acidentes são causados por
automobilistas que não vêem a
scooter. pelo que é importante
assegurar-se que seja visto para
reduzir as hipóteses de ocorrên-
cia deste tipo de acidente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproxi-
mar-se e ao passar por cruza-mentos, uma vez que estes
são os locais mais prováveis
para a ocorrência de acidentes
com scooters.
• Conduza onde os outros con-
dutores o possam ver. Evite
estar no ponto morto de outro
condutor.
Muitos acidentes envolvem con-
dutores inexperientes. De facto,
muitos condutores que estiveram
envolvidos em acidentes nem
sequer tinham carta de con-
dução actual.
• É importante que esteja qualifi-
cado para conduzir uma scoo-
ter e que só a empreste a
outros condutores qualifica-
dos.
• Conheça as suas capacidades
e as suas limitações. Não ten-
tar exceder as suas limitações
é um factor que pode ajudá-lo
a evitar um acidente.
• Recomendamos que pratique
a condução da sua scooter em
locais onde não haja trânsito,
até que esteja bem familiariza-
do com a mesma e com todos
1
tINFORMAÇÕES RELATIVAS À SEGURANÇA
1-1
5D8-F819D-P0.qxd 2/6/07 10:35 Página 8
