2007 YAMAHA GP1300R ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Χαρακτηριστικά και λειτουργίες
18
RJU31010

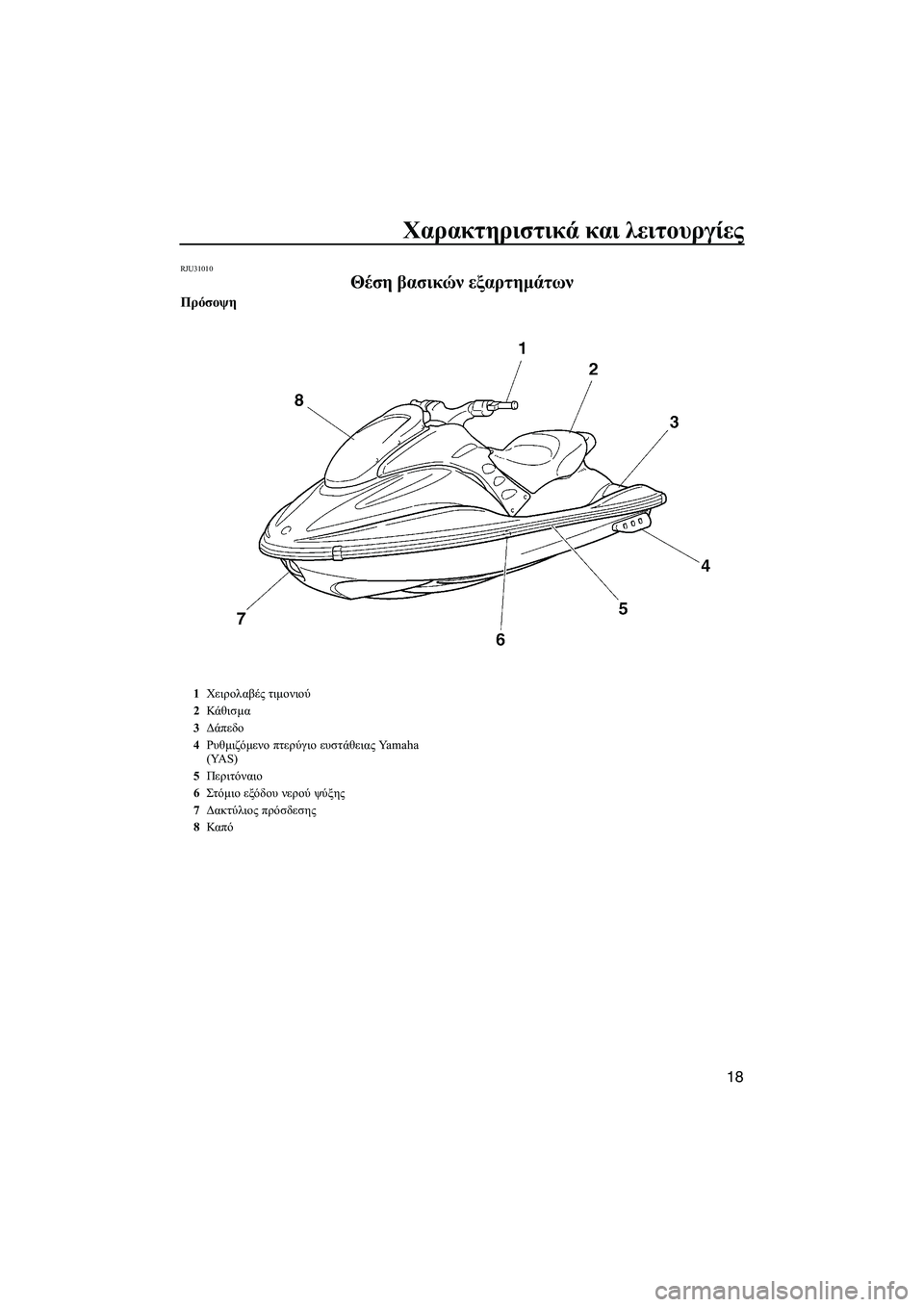

Θέση βασικών εξαρτηµάτων
Πρόσοψη
1Χειρολαβές τιµονιού
2Κάθισµα
3∆άπεδο
4Ρυθµιζόµενο πτερύγιο ευστάθειας Ya m a h a
(YAS)
5Περιτόναιο
6Στόµιο εξόδου νερού ψύξης
7∆ακτύλιος πρόσδεσης
8Καπ ό
UF1G74R0.book Page 18 Wednesday, August 2, 2006 4:56 PM

Χαρακτηριστικά και λειτουργίες
19

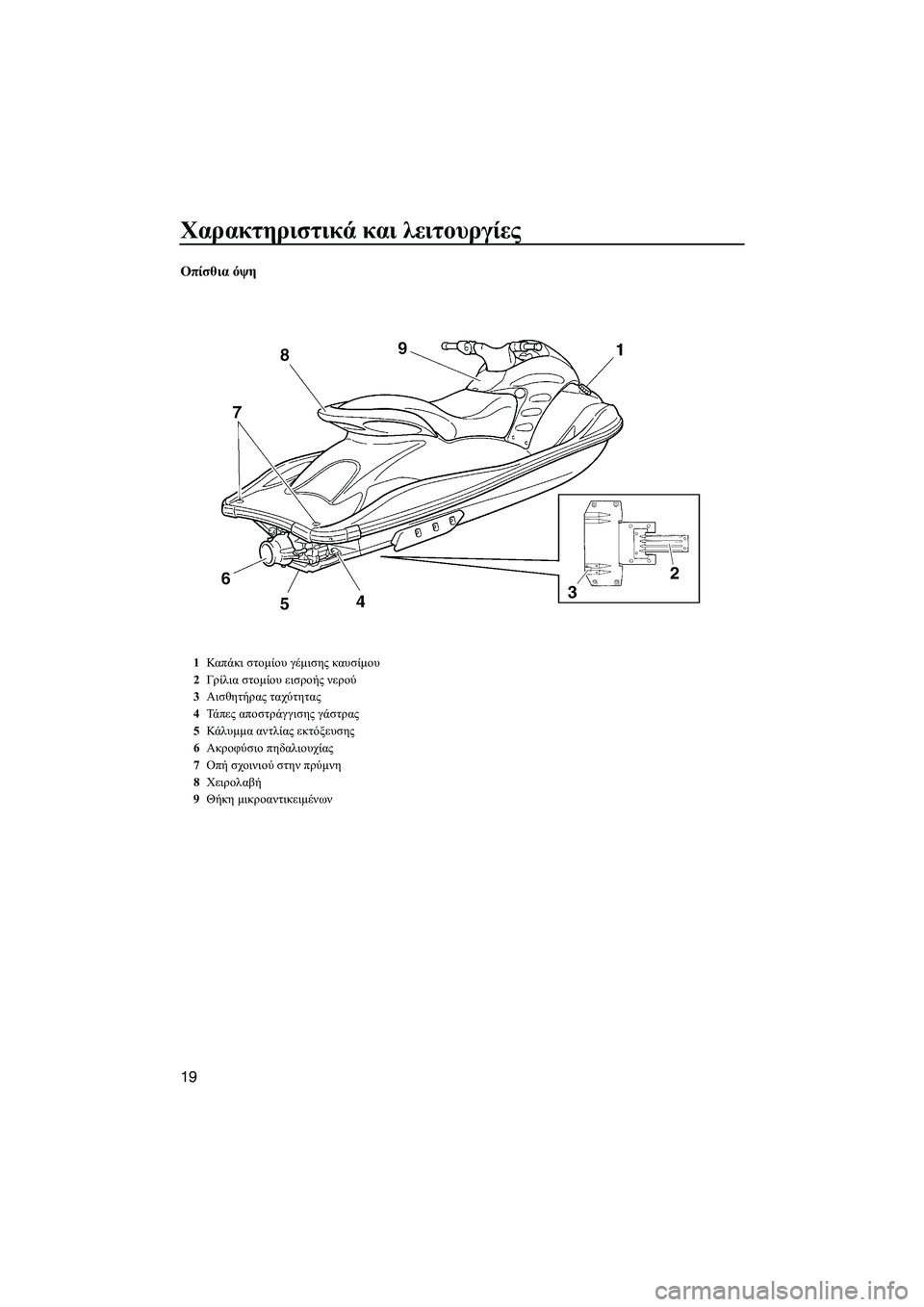

Οπίσθια όψη
1Καπ άκι στοµίου γέµισης καυσίµου
2Γρίλια στοµίου εισροής νερού
3Αισθητήρας ταχύτητας
4Τά π ε ς αποστράγγισης γάστρας
5Κάλυµµα αντλίας εκτόξευσης
6Ακροφύσιο πηδαλιουχίας
7Οπή σχοινιού στην πρύµνη
8Χειρολαβή
9Θήκη µικροαντικειµένων
UF1G74R0.book Page 19 Wednesday, August 2, 2006 4:56 PM

Χαρακτηριστικά και λειτουργίες
20
Σύστηµα ελέγχου
1Κορδόνι ασφαλείας του κινητήρα (αναδέτης)
2∆ιακόπτης σταµατήµατος κινητήρα
3Ασφάλεια
4Επιλογέας συστήµατος ταχείας αλλαγής
ζυγοστάθµισης (QSTS)
5∆ιακόπτης ασφαλείας του κινητήρα
6∆ιακόπτης εκκίνησης
7Ταµπλό πολλαπλών λειτουργιών
8Χειρόγκαζο
9Καπ άκι στοµίου γέµισης δοχείου λαδιού
UF1G74R0.book Page 20 Wednesday, August 2, 2006 4:56 PM

Χαρακτηριστικά και λειτουργίες
21

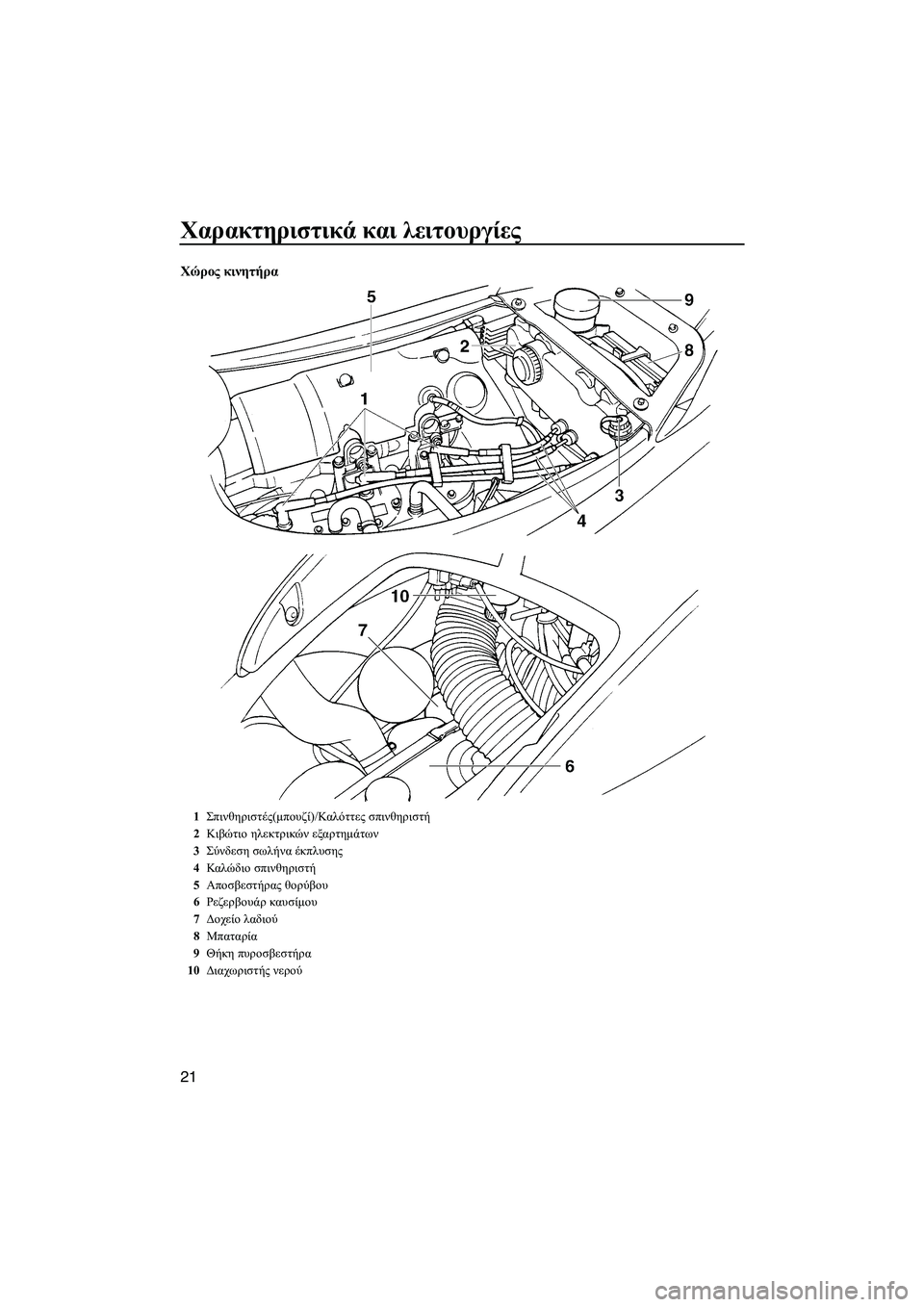

Χώρος κινητήρα
1Σπινθηριστές(µπουζί)/Καλόττες σπινθηριστή
2Κιβώτιο ηλεκτρικών εξαρτηµάτων
3Σύνδεση σωλήνα έκπλυσης
4Καλώδιο σπινθηριστή
5Αποσβεστήρας θορύβου
6Ρεζερβουάρ καυσίµου
7∆οχείο λαδιού
8Μπαταρία
9Θήκη πυροσβεστήρα
10∆ιαχωριστής νερού
UF1G74R0.book Page 21 Wednesday, August 2, 2006 4:56 PM

Χαρακτηριστικά και λειτουργίες
22
RJU31020

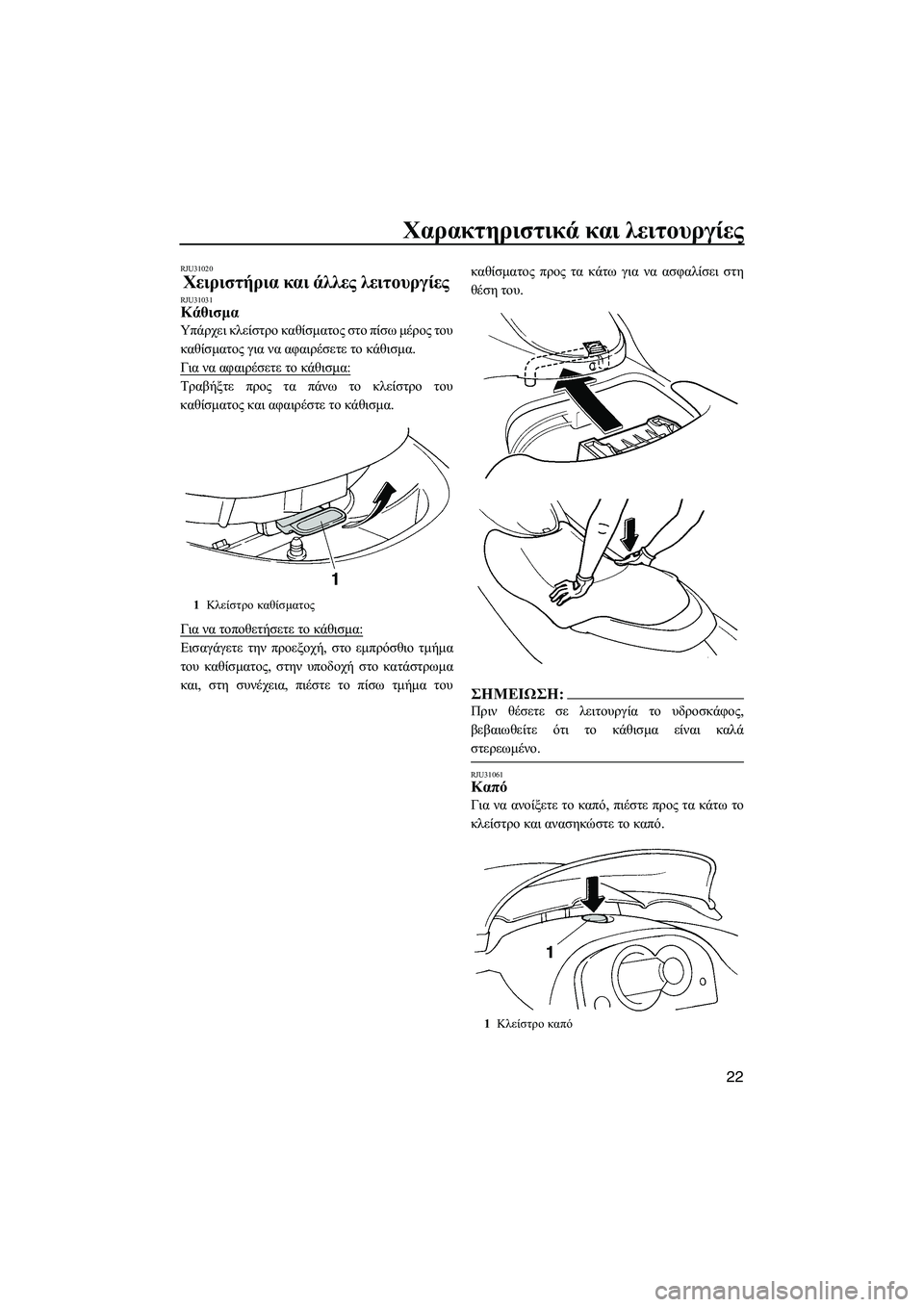

Χειριστήρια και άλλες λειτουργίες RJU31031Κάθισµα
Υπάρχει κλείστρο καθίσµατος στο πίσω µέρος του
καθίσµατος για να αφαιρέσετε το κάθισµα.
Για να αφαιρέσετε το κάθισµα:
Τραβήξτε προς τα πάνω το κλείστρο του
καθίσµατος και αφαιρέστε το κάθισµα.
Για να τοποθετήσετε το κάθισµα:
Εισαγάγετε την προεξοχή, στο εµπρόσθιο τµήµα
του καθίσµατος, στην υποδοχή στο κατάστρωµα
και, στη συνέχεια, πιέστε το πίσω τµήµα τουκαθίσµατος προς τα κάτω για να ασφαλίσει στη
θέση του.
ΣΗMΕΙΩΣΗ:
Πριν θέσετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι το κάθισµα είναι καλά
στερεωµένο.
RJU31061Καπό
Για να ανοίξετε το καπό, πιέστε προς τα κάτω το
κλείστρο και ανασηκώστε το καπό.
1Κλείστρο καθίσµατος
1Κλείστρο καπό
UF1G74R0.book Page 22 Wednesday, August 2, 2006 4:56 PM

Χαρακτηριστικά και λειτουργίες
23
Για να κλείσετε το καπό, πιέστε το προς τα κάτω
για να ασφαλίσει στη θέση του.
ΣΗMΕΙΩΣΗ:
Πριν θέσετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι το καπό είναι καλά κλεισµένο.
RJU31090Καπάκι στοµίου γέµισης καυσίµου
Για να βγάλετε το καπάκι του στοµίου γέµισης
καυσίµου, περιστρέψτε το αριστερόστροφα.
ΣΗMΕΙΩΣΗ:
Πριν βάλετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι το καπάκι του στοµίου γέµισης
καυσίµου είναι καλά κλεισµένο.
RJU31100Καπάκι στοµίου γέµισης δοχείου λαδιού
Για να βγάλετε το καπάκι του στοµίου γέµισης
δοχείου λαδιού, περιστρέψτε το αριστερόστροφα.
ΣΗMΕΙΩΣΗ:
Πριν βάλετε σε λειτουργία το υδροσκάφος,
βεβαιωθείτε ότι το καπάκι του στοµίου γέµισης
δοχείου λαδιού είναι καλά κλεισµένο.
RJU31150∆ιακόπτης σταµατήµατος κινητήρα
Πατήστε το διακόπτη σταµατήµατος κινητήρα
(κόκκινο κουµπί) για να σταµατήσετε υπό
φυσιολογικές συνθήκες τον κινητήρα.
RJU31160∆ιακόπτης ασφαλείας του κινητήρα
Τοποθετήστε την ασφάλεια, η οποία βρίσκεται
στην άκρη του κορδονιού ασφαλείας του
κινητήρα, κάτω από το διακόπτη ασφαλείας του
κινητήρα (µαύρο κουµπί). Ο κινητήρας θα
σταµατήσει αυτόµατα, εάν η ασφάλεια βγει από το
1Καπ άκι στοµίου γέµισης καυσίµου
1Καπ άκι στοµίου γέµισης δοχείου λαδιού
1∆ιακόπτης σταµατήµατος κινητήρα
UF1G74R0.book Page 23 Wednesday, August 2, 2006 4:56 PM

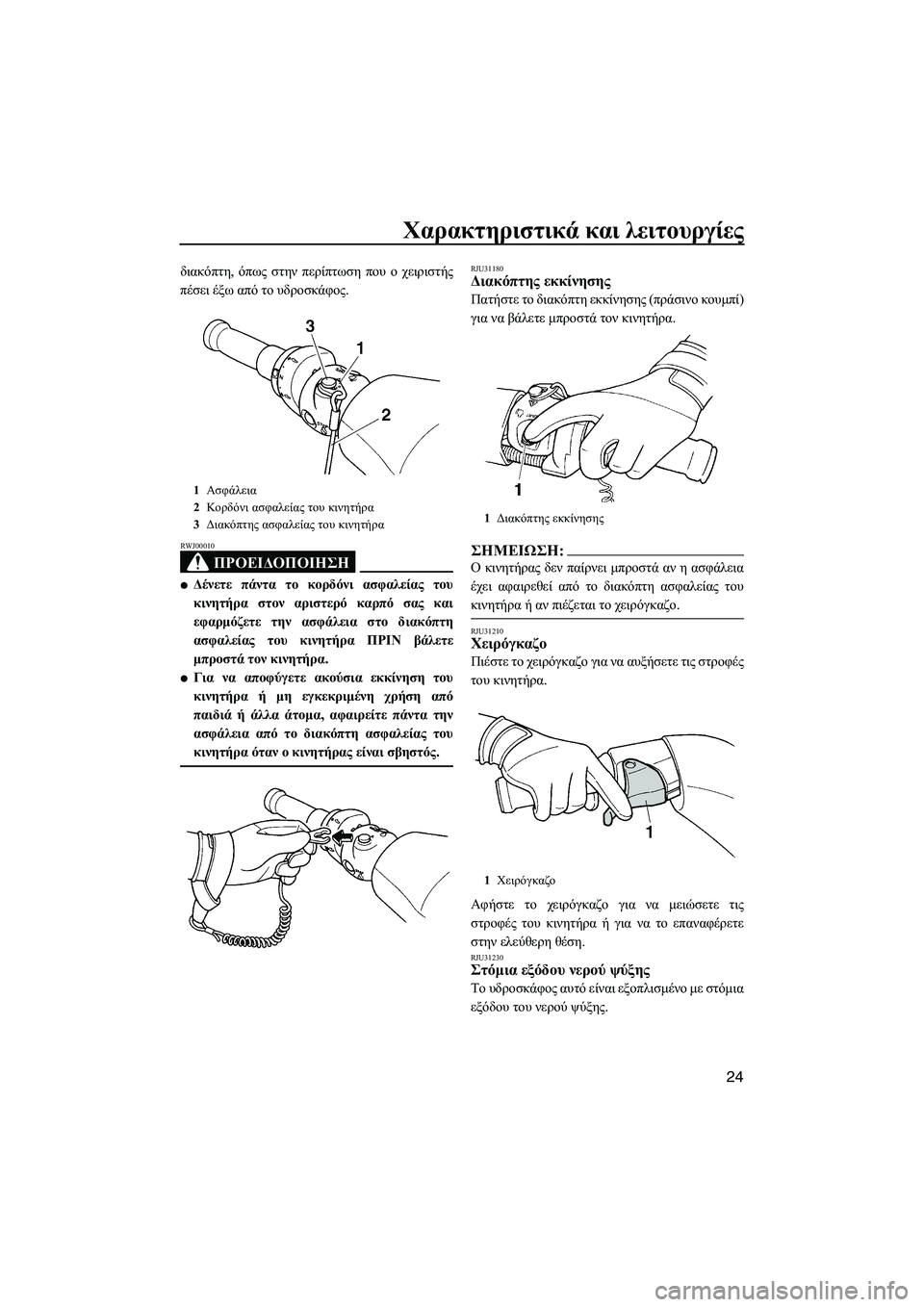

Χαρακτηριστικά και λειτουργίες
24
διακόπτη, όπως στην περίπτωση που ο χειριστής
πέσει έξω από το υδροσκάφος.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00010

∆ένετε πάντα το κορδόνι ασφαλείας του
κινητήρα στον αριστερό καρπό σας και
εφαρµόζετε την ασφάλεια στο διακόπτη
ασφαλείας του κινητήρα ΠΡΙΝ βάλετε
µπροστά τον κινητήρα.

Για να αποφύγετε ακούσια εκκίνηση του
κινητήρα ή µη εγκεκριµένη χρήση από
παιδιά ή άλλα άτοµα, αφαιρείτε πάντα την
ασφάλεια από το διακόπτη ασφαλείας του
κινητήρα όταν ο κινητήρας είναι σβηστός.
RJU31180∆ιακόπτης εκκίνησης
Πατήστε το διακόπτη εκκίνησης (πράσινο κουµπί)
για να βάλετε µπροστά τον κινητήρα.
ΣΗMΕΙΩΣΗ:
Ο κινητήρας δεν παίρνει µπροστά αν η ασφάλεια
έχει αφαιρεθεί από το διακόπτη ασφαλείας του
κινητήρα ή αν πιέζεται το χειρόγκαζο.
RJU31210Χειρόγκαζο
Πιέστε το χειρόγκαζο για να αυξήσετε τις στροφές
του κινητήρα.
Αφήστε το χειρόγκαζο για να µειώσετε τις
στροφές του κινητήρα ή για να το επαναφέρετε
στην ελεύθερη θέση.
RJU31230Στόµια εξόδου νερού ψύξης
Το υδροσκάφος αυτό είναι εξοπλισµένο µε στόµια
εξόδου του νερού ψύξης.
1Ασφάλεια
2Κορδόνι ασφαλείας του κινητήρα
3∆ιακόπτης ασφαλείας του κινητήρα
1∆ιακόπτης εκκίνησης
1Χειρόγκαζο
UF1G74R0.book Page 24 Wednesday, August 2, 2006 4:56 PM

Χαρακτηριστικά και λειτουργίες
25
Όταν λειτουργεί ο κινητήρας, το νερό ψύξης
κυκλοφορεί στον κινητήρα και, στη συνέχεια,
αποβάλλεται από τα στόµια εξόδου.
Για να βεβαιωθείτε για τη σωστή λειτουργία του
συστήµατος ψύξης, ελέγξτε εάν αποβάλλεται νερό
από τα στόµια εξόδου. Εάν δεν αποβάλλεται νερό
από τα στόµια, ενδέχεται να µην κυκλοφορεί νερό
ψύξης στον κινητήρα. Εάν συµβαίνει κάτι τέτοιο,
σβήστε τον κινητήρα και προσπαθήστε να βρείτε
την αιτία. (Βλ. σελίδες 31 και 80 για περισσότερες
πληροφορίες.)
ΣΗMΕΙΩΣΗ:
Εάν οι αγωγοί του νερού ψύξης είναι στεγνοί, θα
χρειαστούν περίπου 20 δευτερόλεπτα για να
φτάσει το νερό στα στόµια µετά την εκκίνηση του
κινητήρα.
RJU31260Σύστηµα πηδαλιουχίας
Μπορείτε να στρίψετε τo υδροσκάφος σας
γυρνώντας τις χειρολαβές του τιµονιού προς την
κατεύθυνση όπου θέλετε να κινηθείτε.
Όταν περιστρέφετε τις χειρολαβές του τιµονιού, η
γωνία του ακροφυσίου πηδαλιουχίας αλλάζει και
αλλάζει αντίστοιχα η κατεύθυνση του
υδροσκάφους. Εφόσον η δύναµη προώσεως
καθορίζει την ταχύτητα και το βαθµό στροφής,
πρέπει πάντα να δίνετε γκάζι όταν προσπαθείτε να
στρίψετε, εκτός και εάν έχετε ταχύτητα συρτής.
Το µοντέλο αυτό διαθέτει το Σύστηµα ∆ιαχείρισης
Κινητήρα της Yamaha (YEMS), το οποίο
περιλαµβάνει το σύστηµα διεύθυνσης µε “κλειστό
γκάζι” (OTS). Το συγκεκριµένο σύστηµα
ενεργοποιείται στις ταχύτητες πλαναρίσµατος, σε
περίπτωση που επιχειρήσετε να στρίψετε το
υδροσκάφος αφού αφήσετε το χειρόγκαζο. Το
σύστηµα OTS υποβοηθά στις στροφές
εφαρµόζοντας συνεχώς κάποια ωστική δύναµη,
ενώ το υδροσκάφος επιβραδύνει. Ωστόσο,
µπορείτε να πάρετε πιο κλειστή στροφή, εάν
δώσετε γκάζι καθώς γυρίζετε τις χειρολαβές του
τιµονιού.
1Χειρολαβές τιµονιού
2Ακροφύσιο πηδαλιουχίας
UF1G74R0.book Page 25 Wednesday, August 2, 2006 4:56 PM
