2007 YAMAHA GP1300R ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Επίλυση προβληµάτων
82
(3)Συνδέστε το άλλο άκρο του αρνητικού (–)
καλωδίου εξωτερικής τροφοδοσίας σε ένα
άβαφο µπουλόνι στην κυλινδροκεφαλή.
ΠΡΟΣΟΧΗ:
RCJ00680
Μην συνδέετε το άκρο του αρνητικού (–)
καλωδίου εξωτερικής τροφοδοσίας στον
αρνητικό πόλο (–) της µπαταρίας του
υδροσκάφους! Βεβαιωθείτε ότι έχετε εκτελέσει
σωστά όλες τις συνδέσεις και διορθώστε τις
προτού βάλετε µπροστά τον κινητήρα. Τυχόν
λανθασµένη σύνδεση µπορεί να προκαλέσει
ζηµιά στο ηλεκτρικό σύστηµα.
(4)Βάλτε µπροστά τον κινητήρα και
αποσυνδέστε τα καλώδια εξωτερικής
τροφοδοσίας εκτελώντας τα παραπάνω
βήµατα µε την αντίστροφη σειρά.
ΠΡΟΣΟΧΗ:
RCJ00690

Μην πατάτε ποτέ το διακόπτη εκκίνησης
όταν λειτουργεί ο κινητήρας.

Μην χειρίζεστε το διακόπτη εκκίνησης για
περισσότερο από 5 δευτερόλεπτα,
διαφορετικά η µπαταρία θα αποφορτιστεί
και ο κινητήρας δεν θα παίρνει µπροστά.
Επίσης, µπορεί να προκληθεί βλάβη στη
µίζα. Εάν ο κινητήρας δεν πάρει µπροστάµέσα σε 5 δευτερόλεπτα, αφήστε το διακόπτη
εκκίνησης, περιµένετε 15 δευτερόλεπτα και
ξαναδοκιµάστε.
RJU34680Αντικατάσταση των ασφαλειών
Οι ασφάλειες βρίσκονται µέσα στο κιβώτιο
ηλεκτρικών εξαρτηµάτων.
Για να αντικαταστήσετε µια ασφάλεια:
(1)Αφαιρέστε το καπάκι από το κιβώτιο
ηλεκτρικών εξαρτηµάτων.
(2)Αντικαταστήστε την καµένη ασφάλεια µε
εφεδρική ασφάλεια του σωστού αµπεράζ,
χρησιµοποιώντας τον εξολκέα ασφαλειών
στην πίσω πλευρά του καπακιού.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00800
Μη χρησιµοποιείτε ασφάλειες µε µεγαλύτερο
αµπεράζ από το συνιστώµενο. Η
αντικατάσταση µε ασφάλεια διαφορετικής
1Θετικό (+) καλώδιο εξωτερικής τροφοδοσίας
µπαταρίας
2Αρνητικό (–) καλώδιο εξωτερικής τροφοδοσίας
3Μπαταρία ενίσχυσης
1Κιβώτιο ηλεκτρικών εξαρτηµάτων
2Καπ άκι
3Εξολκέας ασφαλειών
4Ασφάλεια
5Εφεδρική ασφάλεια
Αµπεράζ ασφάλειας:
Γενική ασφάλεια:
20 A
Ασφάλεια µετρητή:
3 A
Ασφάλεια αντλίας σεντίνας:
3 A
UF1G74R0.book Page 82 Wednesday, August 2, 2006 4:56 PM

Επίλυση προβληµάτων
83
ονοµαστικής τάσης µπορεί να προκαλέσει
εκτεταµένη ζηµιά στο ηλεκτρικό σύστηµα και
πιθανώς πυρκαγιά.
RJU34710Ρυµούλκηση του υδροσκάφους
Εάν το υδροσκάφος σταµατήσει να λειτουργεί
ενώ είναι στο νερό, µπορείτε να το ρυµουλκήσετε
στην ακτή.
Εάν σε περίπτωση ανάγκης το υδροσκάφος πρέπει
να ρηµουλκηθεί µε σχοινί ρυµούλκησης, ο
χειριστής πρέπει να βρίσκεται επάνω στο
υδροσκάφος και να κρατιέται από τις χειρολαβές
του τιµονιού.
ΠΡΟΣΟΧΗ:
RCJ00720

Ρυµουλκήστε το υδροσκάφος µε ταχύτητα 5
mph (8 km/h) ή χαµηλότερη. ∆ιαφορετικά,
εάν η ρυµούλκηση γίνεται µε υπερβολικά
υψηλή ταχύτητα, µπορεί να εισέλθει νερό
µέσω των αγωγών εξάτµισης ή της εισόδου
αέρα και να πληµµυρίσει το χώρο κινητήρα.

Ρυµουλκήστε το υδροσκάφος
χρησιµοποιώντας µόνο το δακτύλιο
πρόσδεσης.

Κατά τη διάρκεια της ρυµούλκησης η πλώρη
πρέπει να είναι έξω από το νερό για να
αποφευχθεί η εισχώρηση νερού στο χώρο
κινητήρα.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00810

Το υδροσκάφος πρέπει να ρυµουλκείται µόνο
σε περίπτωση ανάγκης.

Το σχοινί ρυµούλκησης πρέπει να έχει
αρκετά µεγάλο µήκος, έτσι ώστε το
ρυµουλκούµενο υδροσκάφος να µη
συγκρουσθεί µε το σκάφος ρυµούλκησης
κατά την επιβράδυνση. Κατά γενικό κανόνα,
το σχοινί ρυµούλκησης πρέπει να έχει το
τριπλάσιο µήκος σε σχέση µε το συνολικό
µήκος του σκάφους ρυµούλκησης και του
υδροσκάφους.

Ο χειριστής του σκάφους ρυµούλκησης
πρέπει να διατηρεί την ελάχιστη ταχύτητα
και να αποφεύγει την κίνηση ή τυχόν εµπόδια
που µπορεί να αποτελούν κίνδυνο για τον
επιβάτη του υδροσκάφους.
RJU34740Βύθιση του υδροσκάφους
Εάν το υδροσκάφος βυθιστεί ή πληµµυρίσει µε
νερά, ακολουθήστε την παρακάτω διαδικασία και
συµβουλευθείτε έναν αντιπρόσωπο της Yamaha
το συντοµότερο δυνατό. ∆ιαφορετικά, µπορεί να
προκληθεί σοβαρή ζηµιά στον κινητήρα!
Σε περίπτωση έκτακτης ανάγκης:
(1)Οδηγήστε το υδροσκάφος στην ακτή και
βγάλτε τις τάπες αποστράγγισης γάστρας για
να αδειάσει το νερό από το χώρο κινητήρα.
(Βλ. σελίδα 42 για περισσότερες
πληροφορίες.)
Βγάλτε τις τάπες αποστράγγισης σκευοθήκης
για να αποστραγγιστεί το νερό από κάθε
σκευοθήκη.
(2)Τοποθετήστε τις τάπες αποστράγγισης
γάστρας.
(3)Πηγαίνετε το υδροσκάφος για έλεγχο σε
αντιπρόσωπο της Yamaha το συντοµότερο
δυνατό.
1∆ακτύλιος πρόσδεσης
UF1G74R0.book Page 83 Wednesday, August 2, 2006 4:56 PM

Ευρετηριο
Y
Yamaha, ρυθµιζόµενα πτερύγια
ευστάθειας (YAS)........................................ 35
Yamaha, Σύστηµα ∆ιαχείρισης
Κινητήρα (YEMS)....................................... 28
Α
Ακροφύσιο πηδαλιουχίας, έλεγχος γωνίας..... 70
Αναγνώριση, αριθµοί........................................ 1
Ανατροπή υδροσκάφους................................. 56
Αντιµετώπιση προβληµάτων........................... 77
Αντιµετώπιση προβληµάτων, πίνακας............ 77
Αποθήκευση.................................................... 62
Αριθµός κινητήρα (Α.Κ.) .................................. 1
Ασφάλειες, αντικατάσταση............................. 82
Ασφαλής ναυσιπλοΐας, κανόνες...................... 16
Αφήνοντας το υδροσκάφος............................. 50
Β
Βασικά εξαρτήµατα, θέση............................... 18
Βενζίνη............................................................ 36
Βύθιση του υδροσκάφους............................... 83
Γ
Γάστρα, τάπες αποστράγγισης........................ 42
Γκάζι, έλεγχος και ρύθµιση ντίζας.................. 70
Γνωρίστε το υδροσκάφος σας......................... 50
∆
∆ακτύλιος πρόσδεσης..................................... 27
∆ιακόπτες........................................................ 46
∆ιασκεδάστε µε το υδροσκάφος σας
υπεύθυνα...................................................... 16
∆ίχρονος κινητήρας, λάδι................................ 37
Ε
Εκκίνηση, διακόπτης....................................... 24
Εκκίνηση του κινητήρα................................... 48
Εκκίνηση του υδροσκάφους............................ 52
Έκτακτες επεµβάσεις...................................... 80
Εκτόξευση, καθαρισµός στοµίου εισροής
νερού και πτερωτής..................................... 80
Έλεγχοι πριν από τη λειτουργία...................... 39
Εξωτερική τροφοδοσία µπαταρίας,
σύνδεση καλωδίων...................................... 81
Επιβίβαση και εκκίνηση από αποβάθρα......... 53
Επιβίβαση και εκκίνηση σε βαθιά νερά.......... 53
Επιβίβαση και εκκίνηση σε ρηχά νερά........... 52
Επιβίβαση µαζί µε συνεπιβάτη........................ 54
Επιβίβαση χωρίς βοήθεια................................ 53Επικίνδυνες καταστάσεις, πληροφορίες..........14
Ετικέτες, άλλες...................................................7
Ετικέτες, προειδοποιητικές................................4
Ετικέτες, σηµαντικές..........................................3
Θ
Θήκη µικροαντικειµένων.................................34
Ι
Ιδιοκτήτης/χειριστής, Εγχειρίδιο και
κιτ εργαλείων...............................................66
Κ
Καθαρισµός του υδροσκάφους........................64
Καθέλκυση του υδροσκάφους.........................48
Κάθισµα...........................................................22
Καπό.................................................................22
Κατασκευαστής, πινακιδάκι..............................2
Καύσιµο, δείκτης στάθµης...............................29
Καύσιµο, έλεγχος συστήµατος τροφοδοσίας...69
Καύσιµο και λάδι.............................................36
Καύσιµο και λάδι, συστήµατα τροφοδοσίας...41
Καύσιµο, καπάκι στοµίου γέµισης..................23
Καύσιµο, ρεζερβουάρ......................................69
Καύσιµο, σύστηµα τροφοδοσίας.....................63
Καύσιµο, σύστηµα ψεκασµού.........................74
Κινητήρας, αριθµός σειράς................................1
Κινητήρας, διακόπτης ασφαλείας....................23
Κινητήρας, διακόπτης σταµατήµατος..............23
Κινητήρας, κορδόνι ασφαλείας........................46
Κινητήρας, στρώσιµο.......................................47
Κινητήρας, χώρος............................................41
Λ
Λάδι, γέµισµα του δοχείου...............................37
Λάδι, δοχείο.....................................................69
Λάδι, έλεγχος συστήµατος έγχυσης.................69
Λάδι, εξαέρωση αντλίας..................................75
Λάδι, καπάκι στοµίου γέµισης δοχείου...........23
Λάδι, φίλτρο.....................................................69
Λειτουργία.......................................................47
Λειτουργία, απαιτήσεις....................................11
Λεµβολόγιο, Αριθµός (Α.Λ.) .............................1
Λέµβος και κατάστρωµα..................................41
Λίπανση...........................................................63
Λίπανση, σηµεία..............................................71
Λίστα ελέγχων πριν από τη λειτουργία............39
Μ
Μάθετε να χειρίζεστε το υδροσκάφος σας......50
UF1G74R0.book Page 1 Wednesday, August 2, 2006 4:56 PM

Ευρετηριο
Μεταφορά........................................................ 61
Μίγµα βενζίνης και αλκοόλης......................... 37
Μοντέλο, πληροφορίες...................................... 2
Μπαταρία.................................................. 42, 64
Μπαταρία, έλεγχος.......................................... 73
Μπαταρία, φόρτιση µε καλώδια από
άλλη µπαταρία............................................. 81
Ν
Νερό, διαχωριστής.......................................... 41
Νερό εκτόξευσης, στόµιο εισροής.................. 45
Ο
Οπές σχοινιού στην πρύµνη............................ 28
Π
Περιοδική συντήρηση, πίνακας...................... 67
Περιορισµοί σχετικά µε τη
δυνατότητα χειρισµού του υδροσκάφους...... 9
Πηδαλιουχία, σύστηµα.............................. 25, 44
Πλεύση, περιορισµοί....................................... 10
Πλώρη επάνω.................................................. 27
Πλώρη κάτω.................................................... 27
Πολλαπλές λειτουργίες, ταµπλό................ 28, 46
Προειδοποιητική λυχνία ελέγχου κινητήρα.... 33
Προειδοποιητική λυχνία
θερµοκρασίας καυσαερίων.......................... 32
Προειδοποιητική λυχνία στάθµης καυσίµου... 30
Προειδοποιητική λυχνία στάθµης λαδιού....... 30
Προειδοποιητική λυχνία
υπερθέρµανσης κινητήρα............................ 31
Προσάραξη του υδροσκάφους........................ 59
Πρόσδεση του υδροσκάφους.......................... 59
Πυροσβεστήρας............................................... 43
Ρ
Ρεζερβουάρ καυσίµου, γέµισµα...................... 37
Ρυθµιζόµενα πτερύγια ευστάθειας
Yamaha (YAS), ρύθµιση............................. 75
Ρυµούλκηση του υδροσκάφους....................... 83
Σ
Σεντίνα............................................................ 42
Σηµεία ελέγχου πριν από τη λειτουργία.......... 41
Σκευοθήκες...................................................... 33
Σκευοθήκη, εµπρόσθια.................................... 33
Σπινθηριστές (µπουζί), καθαρισµός και
ρύθµιση........................................................ 70
Σταµάτηµα του κινητήρα................................ 49
Σταµάτηµα του υδροσκάφους......................... 58Στόµια εξόδου νερού ψύξης.............................24
Στρίψιµο του υδροσκάφους.............................57
Στροφόµετρο....................................................29
Συνιστώµενος εξοπλισµός...............................14
Συντήρηση και ρυθµίσεις.................................65
Συρτή, έλεγχος ταχύτητας................................75
Τ
Ταχεία αλλαγή ζυγοστάθµισης,
επιλογέας συστήµατος (QSTS) ....................26
Ταχεία αλλαγή ζυγοστάθµισης, Σύστηµα
(QSTS) .........................................................44
Ταχύµετρο........................................................29
Υ
Υδροσκάφος, χαρακτηριστικά.........................15
Φ
Φροντίδα µετά τη λειτουργία...........................60
Χ
Χειρισµός µε συνεπιβάτη.................................51
Χειρισµός σε ταραγµένα νερά.........................59
Χειρισµός του υδροσκάφους...........................50
Χειριστήρια και άλλες λειτουργίες..................22
Χειρόγκαζο................................................24, 44
Χειρολαβή........................................................27
Ψ
Ψύξη, έκπλυση του συστήµατος......................62
Ψύξη, στόµια εξόδου νερού.............................46
Ω
Ώρες λειτουργίας/βολτόµετρο, µετρητής.........29
UF1G74R0.book Page 2 Wednesday, August 2, 2006 4:56 PM

UF1G74R0.book Page 3 Wednesday, August 2, 2006 4:56 PM

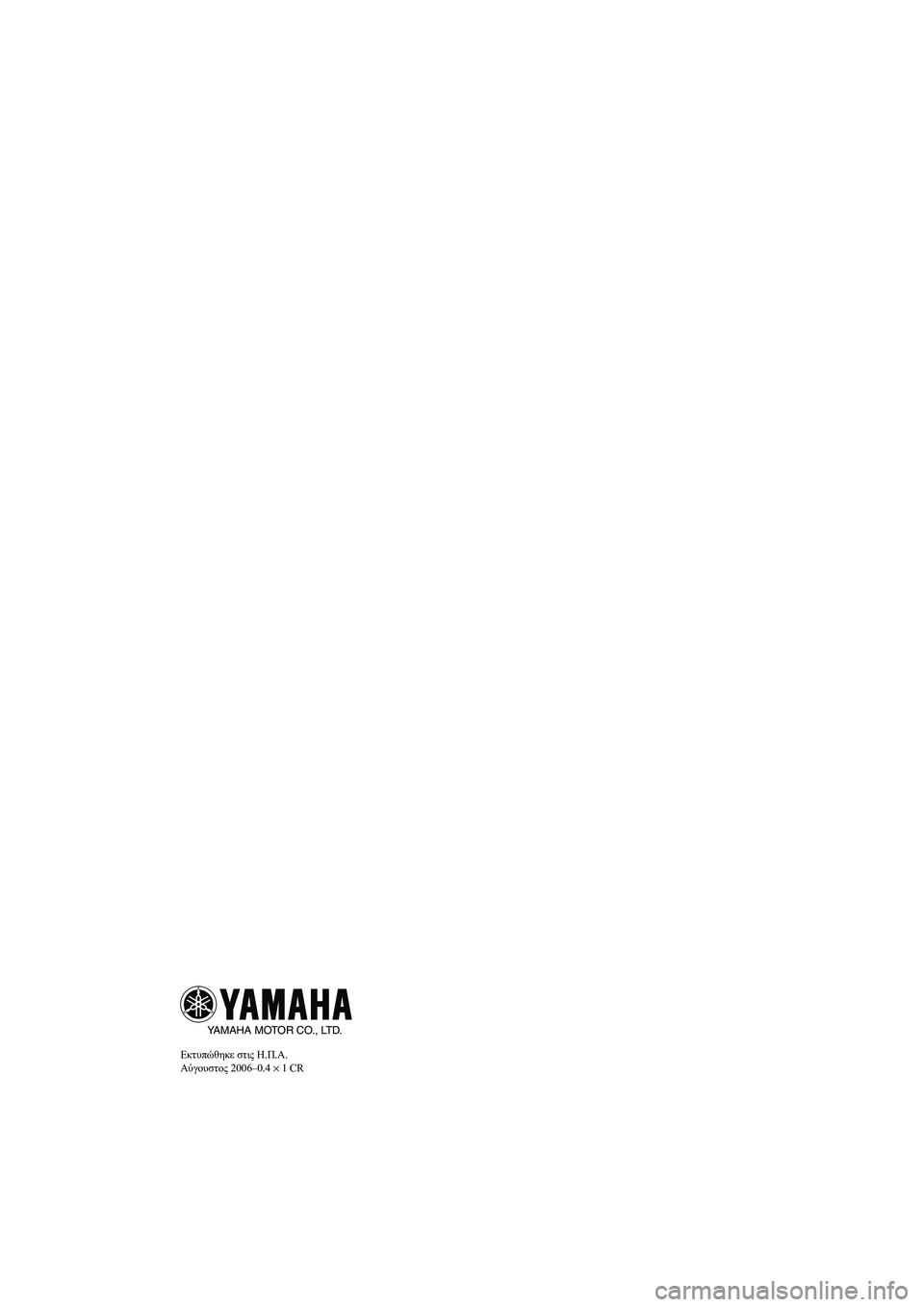

YAMAHA MOTOR CO., LTD.
Εκτυπώθηκε στις Η.Π.Α.
Αύγουστος 2006–0.4 × 1 CR
UF1G74R0.book Page 1 Wednesday, August 2, 2006 4:56 PM
