2007 YAMAHA FX HO Betriebsanleitungen (in German)

Betrieb

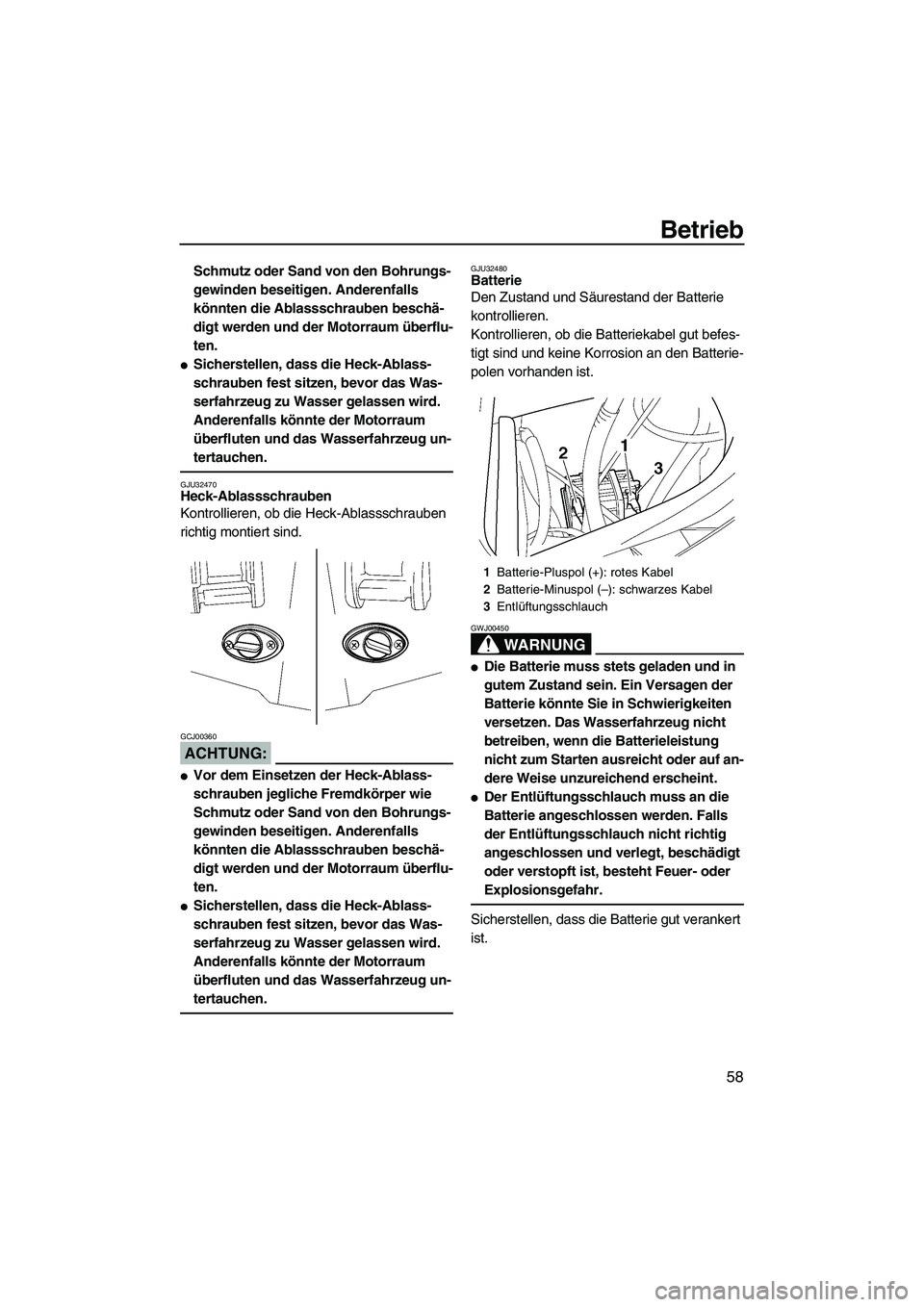

58
Schmutz oder Sand von den Bohrungs-
gewinden beseitigen. Anderenfalls
könnten die Ablassschrauben beschä-
digt werden und der Motorraum überflu-
ten.

Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Was-
serfahrzeug zu Wasser gelassen wird.
Anderenfalls könnte der Motorraum
überfluten und das Wasserfahrzeug un-
tertauchen.
GJU32470Heck-Ablassschrauben
Kontrollieren, ob die Heck-Ablassschrauben
richtig montiert sind.
ACHTUNG:
GCJ00360

Vor dem Einsetzen der Heck-Ablass-
schrauben jegliche Fremdkörper wie
Schmutz oder Sand von den Bohrungs-
gewinden beseitigen. Anderenfalls
könnten die Ablassschrauben beschä-
digt werden und der Motorraum überflu-
ten.

Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Was-
serfahrzeug zu Wasser gelassen wird.
Anderenfalls könnte der Motorraum
überfluten und das Wasserfahrzeug un-
tertauchen.
GJU32480Batterie
Den Zustand und Säurestand der Batterie
kontrollieren.
Kontrollieren, ob die Batteriekabel gut befes-
tigt sind und keine Korrosion an den Batterie-
polen vorhanden ist.
WARNUNG
GWJ00450

Die Batterie muss stets geladen und in
gutem Zustand sein. Ein Versagen der
Batterie könnte Sie in Schwierigkeiten
versetzen. Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung
nicht zum Starten ausreicht oder auf an-
dere Weise unzureichend erscheint.

Der Entlüftungsschlauch muss an die
Batterie angeschlossen werden. Falls
der Entlüftungsschlauch nicht richtig
angeschlossen und verlegt, beschädigt
oder verstopft ist, besteht Feuer- oder
Explosionsgefahr.
Sicherstellen, dass die Batterie gut verankert
ist.
1Batterie-Pluspol (+): rotes Kabel
2Batterie-Minuspol (–): schwarzes Kabel
3Entlüftungsschlauch
UF1X71G0.book Page 58 Wednesday, September 27, 2006 1:48 PM

Betrieb
59
GJU32580Feuerlöscher
Sicherstellen, dass ein tüchtiger Feuerlöscher
an Bord ist.
Der Feuerlöscher-Behälter befindet sich im
Sitzablagefach.
Zum Öffnen des Feuerlöscher-Behälters den
Behälterdeckel im Gegenuhrzeigersinn dre-
hen.
Den Feuerlöscher in den Behälter stecken
und dann den Behälterdeckel fest verschlie-
ßen.
HINWEIS:

Zur Kontrolle des Feuerlöschers die Her-
stellerangaben befolgen. Den Feuerlöscher
stets im Behälter aufbewahren.

Stets einen Feuerlöscher mit an Bord füh-
ren. Die Standardausrüstung des Wasser-
fahrzeugs umfasst keinen Feuerlöscher. Ein passender Feuerlöscher kann von ei-
nem Yamaha-Händler oder im einschlägi-
gen Fachhandel erworben werden.
GJU32590Gashebel
Die Funktion des Gashebels kontrollieren.
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich stockungsfrei be-
wegt. Die Betätigung sollte über den gesam-
ten Hebelweg leichtgängig sein, und der
Hebel sollte beim Loslassen selbsttätig in die
Leerlaufstellung zurückkehren.
WARNUNG
GWJ00490
Vor dem Anlassen des Motors sollte die
Funktion des Gashebels kontrolliert wer-
den.
GJU32610Steuersystem
Den Lenker auf Lockerheit untersuchen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Betäti-
gung über den gesamten Bereich leichtgän-
gig und stockungsfrei ist. Ebenfalls kontrollie-
ren, ob die Jetdüse bei der Betätigung des 1Feuerlöscher-Behälter
2Feuerlöscher-Behälterdeckel
UF1X71G0.book Page 59 Wednesday, September 27, 2006 1:48 PM

Betrieb

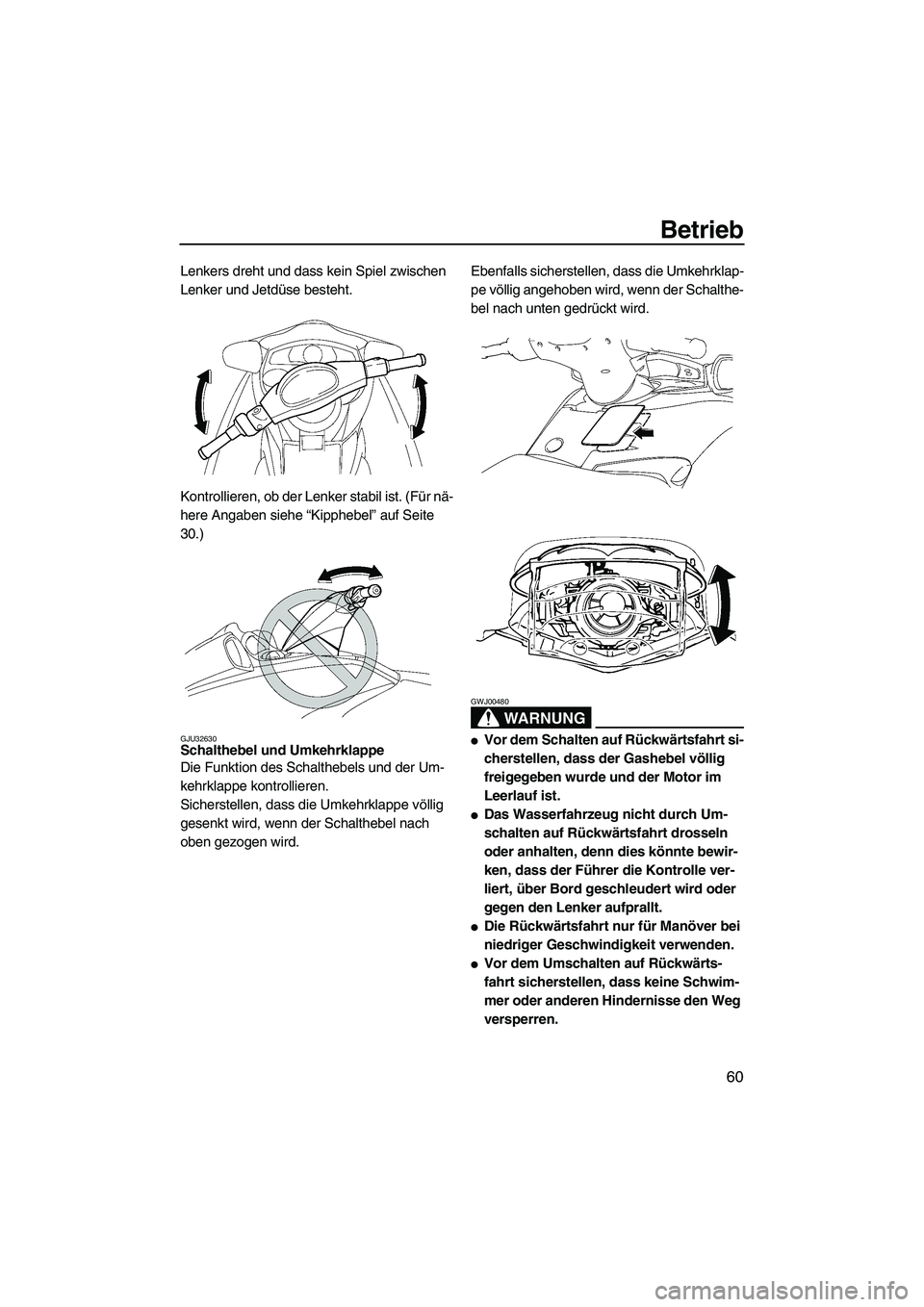

60
Lenkers dreht und dass kein Spiel zwischen
Lenker und Jetdüse besteht.
Kontrollieren, ob der Lenker stabil ist. (Für nä-
here Angaben siehe “Kipphebel” auf Seite
30.)
GJU32630Schalthebel und Umkehrklappe
Die Funktion des Schalthebels und der Um-
kehrklappe kontrollieren.
Sicherstellen, dass die Umkehrklappe völlig
gesenkt wird, wenn der Schalthebel nach
oben gezogen wird.Ebenfalls sicherstellen, dass die Umkehrklap-
pe völlig angehoben wird, wenn der Schalthe-
bel nach unten gedrückt wird.
WARNUNG
GWJ00480

Vor dem Schalten auf Rückwärtsfahrt si-
cherstellen, dass der Gashebel völlig
freigegeben wurde und der Motor im
Leerlauf ist.

Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Führer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker aufprallt.

Die Rückwärtsfahrt nur für Manöver bei
niedriger Geschwindigkeit verwenden.

Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
UF1X71G0.book Page 60 Wednesday, September 27, 2006 1:48 PM

Betrieb
61

Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
GJU32641Schnell-Trimmsystem QSTS
Zur Funktionskontrolle QSTS-Entriegelungs-
hebel und -Wähler mehrmals betätigen.
(1) Den QSTS-Entriegelungshebel betätigen
und überprüfen, ob er nach der Freigabe
leichtgängig in seine ursprüngliche Posi-
tion zurückkehrt.
(2)Überprüfen, ob der QSTS-Wähler sich
bei betätigtem QSTS-Entriegelungshebel
leichtgängig drehen lässt und ob der
Wähler bei Freigabe des Hebels in der je-
weiligen Position einrastet.
(3) Kontrollieren, ob der Jetdüsenwinkel sich
verändert, wenn der QSTS-Wähler von Neutral auf Buganhebung oder Bugsen-
kung gestellt wird.
Bei Funktionsstörungen den Mechanismus
von einem Yamaha-Händler instand setzen
lassen.
GJU32650Jeteinlass
Den Jeteinlass sorgfältig auf Algen, Ver-
schmutzung oder sonstige Gegenstände un-
tersuchen, die den Wasserdurchfluss blockie-
ren könnten. Eine Verstopfung des
Jeteinlasses könnte Kavitation verursachen,
was den Schub reduzieren und möglicherwei-
se die Jetpumpe beschädigen könnte.
Bei Kühlwassermangel könnte der Motor
überhitzen, was Motorschäden verursachen
könnte. Das Kühlwasser wird dem Motor über
die Jetpumpe zugeführt. (Für nähere Anga-
ben zum Reinigen des Jeteinlass siehe Seite
100.)
UF1X71G0.book Page 61 Wednesday, September 27, 2006 1:48 PM

Betrieb

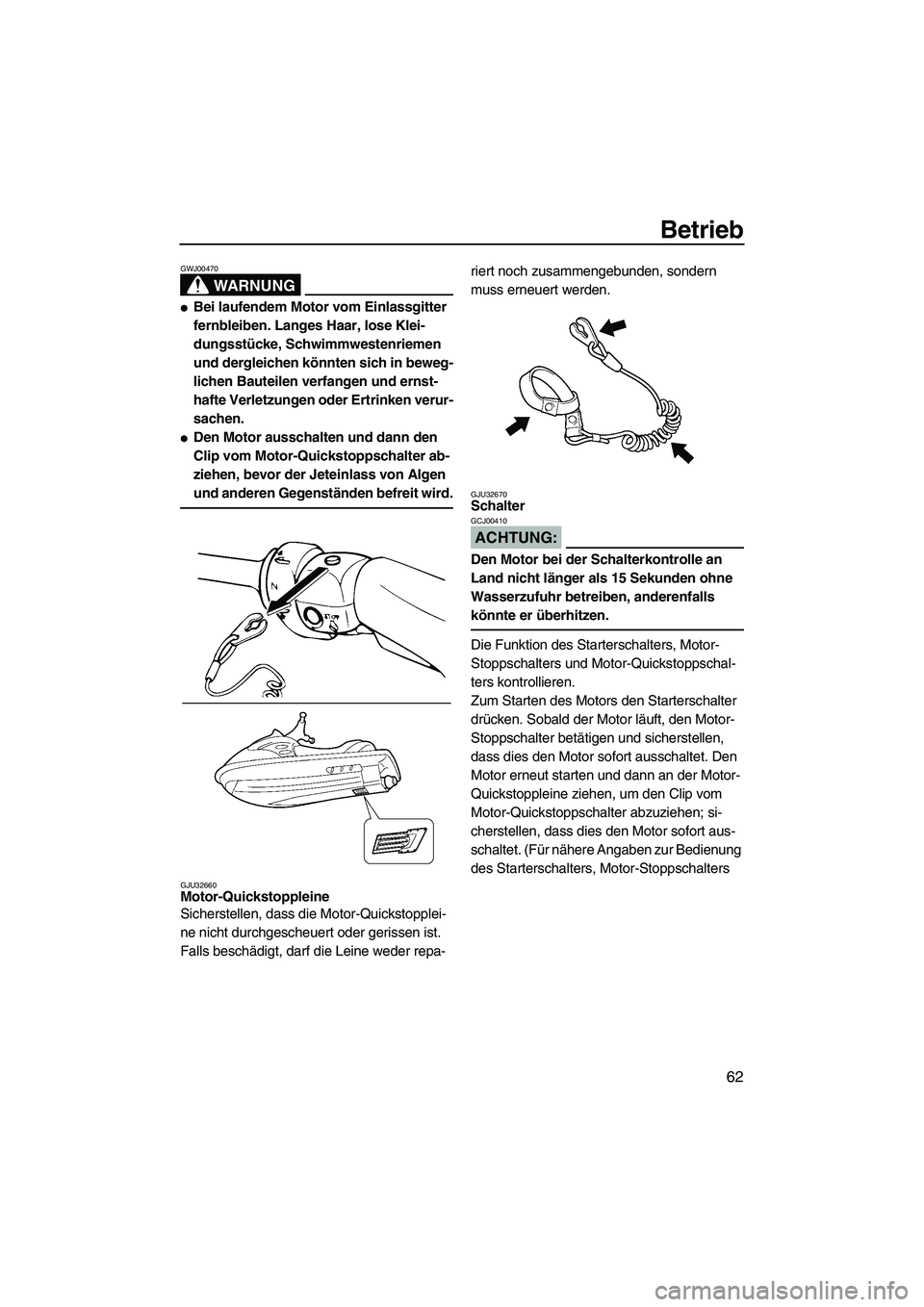

62
WARNUNG
GWJ00470

Bei laufendem Motor vom Einlassgitter
fernbleiben. Langes Haar, lose Klei-
dungsstücke, Schwimmwestenriemen
und dergleichen könnten sich in beweg-
lichen Bauteilen verfangen und ernst-
hafte Verletzungen oder Ertrinken verur-
sachen.

Den Motor ausschalten und dann den
Clip vom Motor-Quickstoppschalter ab-
ziehen, bevor der Jeteinlass von Algen
und anderen Gegenständen befreit wird.
GJU32660Motor-Quickstoppleine
Sicherstellen, dass die Motor-Quickstopplei-
ne nicht durchgescheuert oder gerissen ist.
Falls beschädigt, darf die Leine weder repa-riert noch zusammengebunden, sondern
muss erneuert werden.
GJU32670Schalter
ACHTUNG:
GCJ00410
Den Motor bei der Schalterkontrolle an
Land nicht länger als 15 Sekunden ohne
Wasserzufuhr betreiben, anderenfalls
könnte er überhitzen.
Die Funktion des Starterschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren.
Zum Starten des Motors den Starterschalter
drücken. Sobald der Motor läuft, den Motor-
Stoppschalter betätigen und sicherstellen,
dass dies den Motor sofort ausschaltet. Den
Motor erneut starten und dann an der Motor-
Quickstoppleine ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort aus-
schaltet. (Für nähere Angaben zur Bedienung
des Starterschalters, Motor-Stoppschalters
UF1X71G0.book Page 62 Wednesday, September 27, 2006 1:48 PM

Betrieb
63
und Motor-Quickstoppschalters siehe Seite
28 bis 28.)
GJU32700Kühlwasser-Kontrollauslass
Kontrollieren, ob beim Betrieb des Wasser-
fahrzeugs im Wasser Wasser aus dem Kühl-
wasser-Kontrollauslass an der Backbordseite
(links) fließt. (Für nähere Angaben siehe Seite
29.)
GJU32710Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays kon-
trollieren. (Für nähere Angaben zur Bedie-nung des Multifunktionsdisplays siehe Seite
36.)
1Starterschalter
2Motor-Stoppschalter
3Motor-Quickstoppschalter
4Clip
5Motor-Quickstoppleine
UF1X71G0.book Page 63 Wednesday, September 27, 2006 1:48 PM

Betrieb

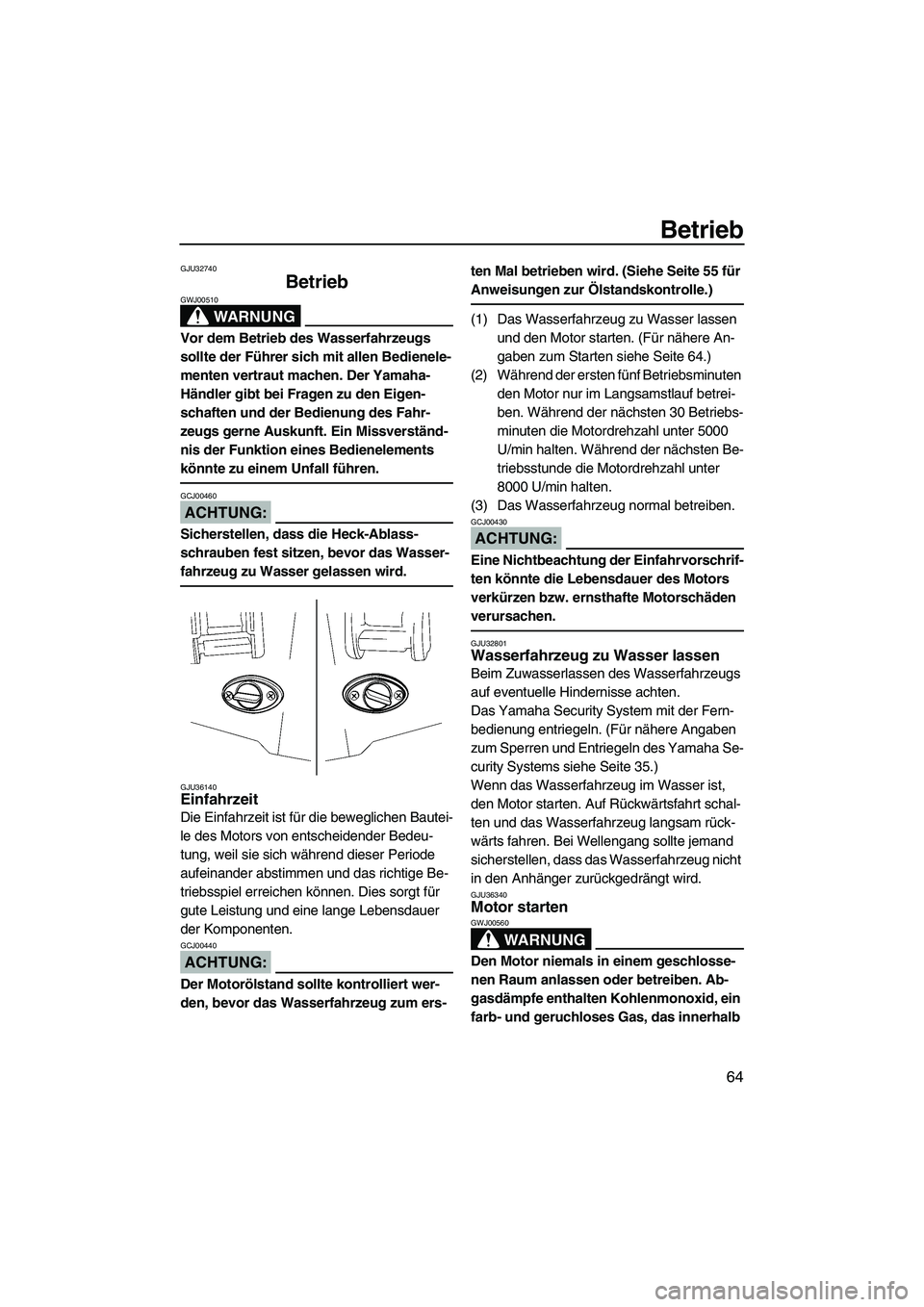

64
GJU32740
Betrieb
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
ACHTUNG:
GCJ00460
Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Wasser-
fahrzeug zu Wasser gelassen wird.
GJU36140Einfahrzeit
Die Einfahrzeit ist für die beweglichen Bautei-
le des Motors von entscheidender Bedeu-
tung, weil sie sich während dieser Periode
aufeinander abstimmen und das richtige Be-
triebsspiel erreichen können. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
ACHTUNG:
GCJ00440
Der Motorölstand sollte kontrolliert wer-
den, bevor das Wasserfahrzeug zum ers-ten Mal betrieben wird. (Siehe Seite 55 für
Anweisungen zur Ölstandskontrolle.)
(1) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Für nähere An-
gaben zum Starten siehe Seite 64.)
(2) Während der ersten fünf Betriebsminuten
den Motor nur im Langsamstlauf betrei-
ben. Während der nächsten 30 Betriebs-
minuten die Motordrehzahl unter 5000
U/min halten. Während der nächsten Be-
triebsstunde die Motordrehzahl unter
8000 U/min halten.
(3) Das Wasserfahrzeug normal betreiben.
ACHTUNG:
GCJ00430
Eine Nichtbeachtung der Einfahrvorschrif-
ten könnte die Lebensdauer des Motors
verkürzen bzw. ernsthafte Motorschäden
verursachen.
GJU32801Wasserfahrzeug zu Wasser lassen
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Das Yamaha Security System mit der Fern-
bedienung entriegeln. (Für nähere Angaben
zum Sperren und Entriegeln des Yamaha Se-
curity Systems siehe Seite 35.)
Wenn das Wasserfahrzeug im Wasser ist,
den Motor starten. Auf Rückwärtsfahrt schal-
ten und das Wasserfahrzeug langsam rück-
wärts fahren. Bei Wellengang sollte jemand
sicherstellen, dass das Wasserfahrzeug nicht
in den Anhänger zurückgedrängt wird.
GJU36340Motor starten
WARNUNG
GWJ00560
Den Motor niemals in einem geschlosse-
nen Raum anlassen oder betreiben. Ab-
gasdämpfe enthalten Kohlenmonoxid, ein
farb- und geruchloses Gas, das innerhalb
UF1X71G0.book Page 64 Wednesday, September 27, 2006 1:48 PM

Betrieb

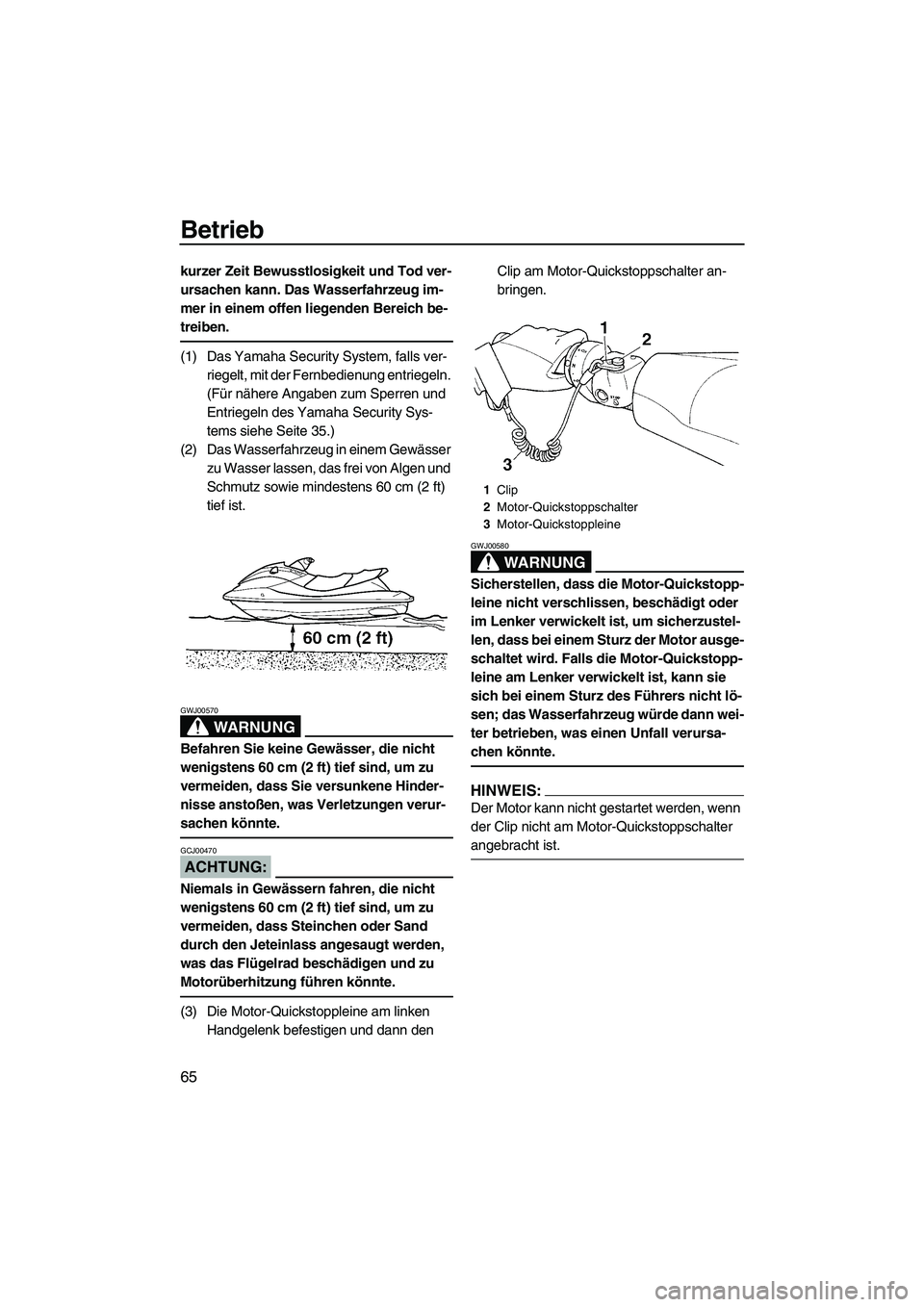

65
kurzer Zeit Bewusstlosigkeit und Tod ver-
ursachen kann. Das Wasserfahrzeug im-
mer in einem offen liegenden Bereich be-
treiben.
(1) Das Yamaha Security System, falls ver-
riegelt, mit der Fernbedienung entriegeln.
(Für nähere Angaben zum Sperren und
Entriegeln des Yamaha Security Sys-
tems siehe Seite 35.)
(2) Das Wasserfahrzeug in einem Gewässer
zu Wasser lassen, das frei von Algen und
Schmutz sowie mindestens 60 cm (2 ft)
tief ist.
WARNUNG
GWJ00570
Befahren Sie keine Gewässer, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Sie versunkene Hinder-
nisse anstoßen, was Verletzungen verur-
sachen könnte.
ACHTUNG:
GCJ00470
Niemals in Gewässern fahren, die nicht
wenigstens 60 cm (2 ft) tief sind, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
(3) Die Motor-Quickstoppleine am linken
Handgelenk befestigen und dann den Clip am Motor-Quickstoppschalter an-
bringen.
WARNUNG
GWJ00580
Sicherstellen, dass die Motor-Quickstopp-
leine nicht verschlissen, beschädigt oder
im Lenker verwickelt ist, um sicherzustel-
len, dass bei einem Sturz der Motor ausge-
schaltet wird. Falls die Motor-Quickstopp-
leine am Lenker verwickelt ist, kann sie
sich bei einem Sturz des Führers nicht lö-
sen; das Wasserfahrzeug würde dann wei-
ter betrieben, was einen Unfall verursa-
chen könnte.
HINWEIS:
Der Motor kann nicht gestartet werden, wenn
der Clip nicht am Motor-Quickstoppschalter
angebracht ist.
1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
UF1X71G0.book Page 65 Wednesday, September 27, 2006 1:48 PM
