2007 YAMAHA FX HO Betriebsanleitungen (in German)

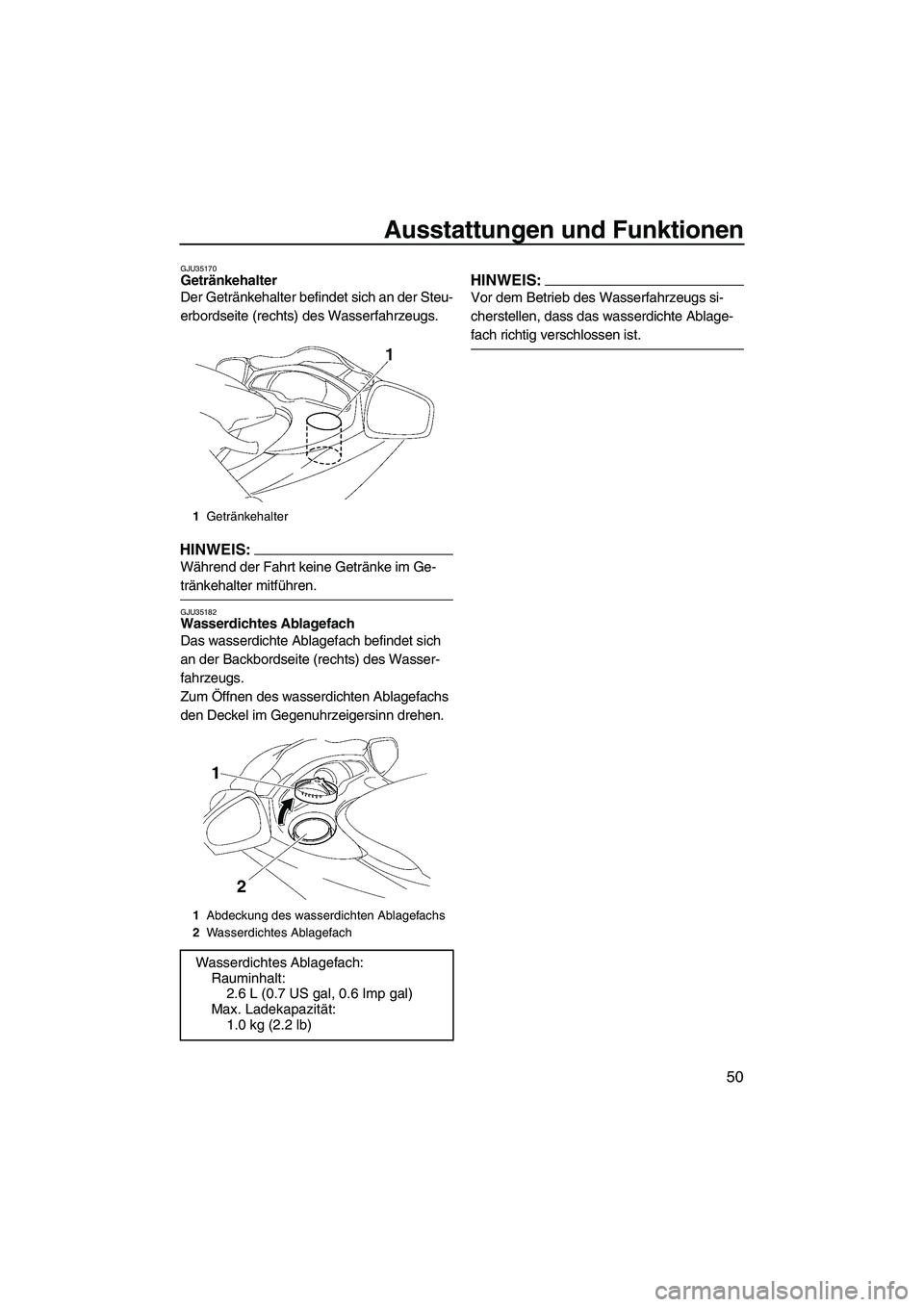

Ausstattungen und Funktionen
50
GJU35170Getränkehalter
Der Getränkehalter befindet sich an der Steu-
erbordseite (rechts) des Wasserfahrzeugs.
HINWEIS:
Während der Fahrt keine Getränke im Ge-
tränkehalter mitführen.
GJU35182Wasserdichtes Ablagefach
Das wasserdichte Ablagefach befindet sich
an der Backbordseite (rechts) des Wasser-
fahrzeugs.
Zum Öffnen des wasserdichten Ablagefachs
den Deckel im Gegenuhrzeigersinn drehen.
HINWEIS:
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass das wasserdichte Ablage-
fach richtig verschlossen ist.
1Getränkehalter
1Abdeckung des wasserdichten Ablagefachs
2Wasserdichtes Ablagefach
Wasserdichtes Ablagefach:
Rauminhalt:
2.6 L (0.7 US gal, 0.6 Imp gal)
Max. Ladekapazität:
1.0 kg (2.2 lb)
UF1X71G0.book Page 50 Wednesday, September 27, 2006 1:48 PM

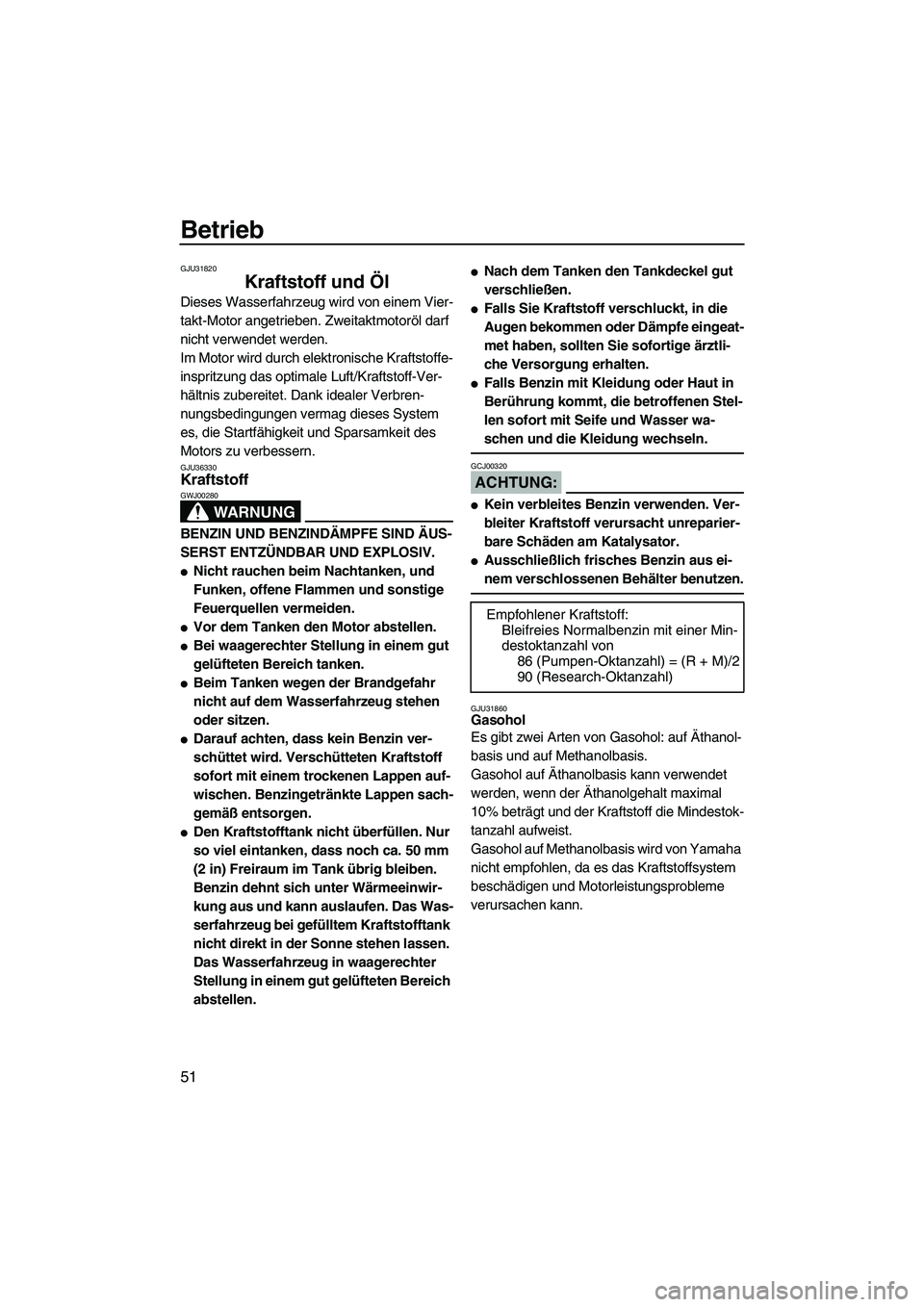

Betrieb
51
GJU31820
Kraftstoff und Öl
Dieses Wasserfahrzeug wird von einem Vier-
takt-Motor angetrieben. Zweitaktmotoröl darf
nicht verwendet werden.
Im Motor wird durch elektronische Kraftstoffe-
inspritzung das optimale Luft/Kraftstoff-Ver-
hältnis zubereitet. Dank idealer Verbren-
nungsbedingungen vermag dieses System
es, die Startfähigkeit und Sparsamkeit des
Motors zu verbessern.
GJU36330Kraftstoff
WARNUNG
GWJ00280
BENZIN UND BENZINDÄMPFE SIND ÄUS-
SERST ENTZÜNDBAR UND EXPLOSIV.

Nicht rauchen beim Nachtanken, und
Funken, offene Flammen und sonstige
Feuerquellen vermeiden.

Vor dem Tanken den Motor abstellen.

Bei waagerechter Stellung in einem gut
gelüfteten Bereich tanken.

Beim Tanken wegen der Brandgefahr
nicht auf dem Wasserfahrzeug stehen
oder sitzen.

Darauf achten, dass kein Benzin ver-
schüttet wird. Verschütteten Kraftstoff
sofort mit einem trockenen Lappen auf-
wischen. Benzingetränkte Lappen sach-
gemäß entsorgen.

Den Kraftstofftank nicht überfüllen. Nur
so viel eintanken, dass noch ca. 50 mm
(2 in) Freiraum im Tank übrig bleiben.
Benzin dehnt sich unter Wärmeeinwir-
kung aus und kann auslaufen. Das Was-
serfahrzeug bei gefülltem Kraftstofftank
nicht direkt in der Sonne stehen lassen.
Das Wasserfahrzeug in waagerechter
Stellung in einem gut gelüfteten Bereich
abstellen.

Nach dem Tanken den Tankdeckel gut
verschließen.

Falls Sie Kraftstoff verschluckt, in die
Augen bekommen oder Dämpfe eingeat-
met haben, sollten Sie sofortige ärztli-
che Versorgung erhalten.

Falls Benzin mit Kleidung oder Haut in
Berührung kommt, die betroffenen Stel-
len sofort mit Seife und Wasser wa-
schen und die Kleidung wechseln.
ACHTUNG:
GCJ00320

Kein verbleites Benzin verwenden. Ver-
bleiter Kraftstoff verursacht unreparier-
bare Schäden am Katalysator.

Ausschließlich frisches Benzin aus ei-
nem verschlossenen Behälter benutzen.
GJU31860Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist.
Gasohol auf Methanolbasis wird von Yamaha
nicht empfohlen, da es das Kraftstoffsystem
beschädigen und Motorleistungsprobleme
verursachen kann.Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer Min-
destoktanzahl von
86 (Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF1X71G0.book Page 51 Wednesday, September 27, 2006 1:48 PM

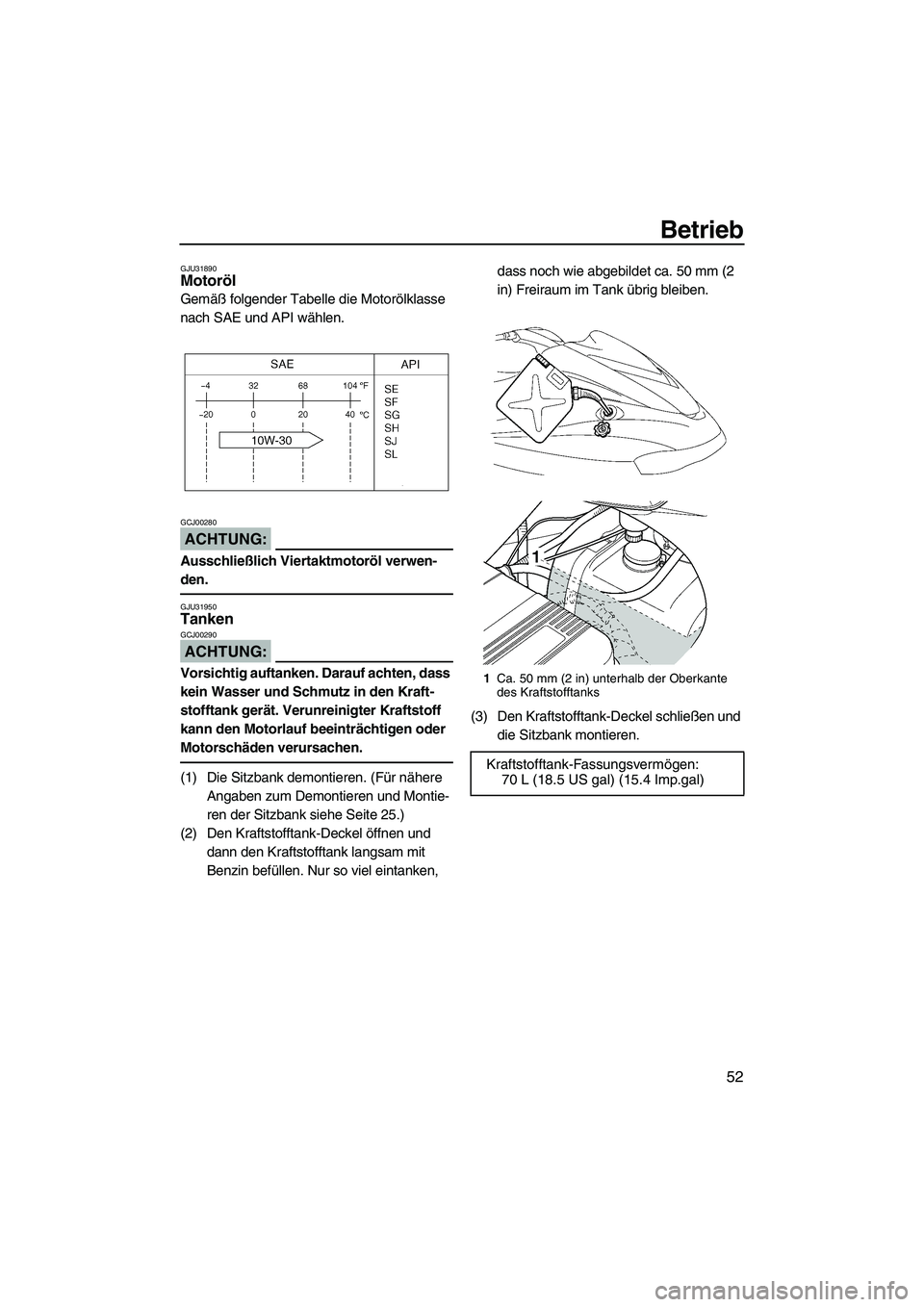

Betrieb
52
GJU31890Motoröl
Gemäß folgender Tabelle die Motorölklasse
nach SAE und API wählen.
ACHTUNG:
GCJ00280
Ausschließlich Viertaktmotoröl verwen-
den.
GJU31950Tanken
ACHTUNG:
GCJ00290
Vorsichtig auftanken. Darauf achten, dass
kein Wasser und Schmutz in den Kraft-
stofftank gerät. Verunreinigter Kraftstoff
kann den Motorlauf beeinträchtigen oder
Motorschäden verursachen.
(1) Die Sitzbank demontieren. (Für nähere
Angaben zum Demontieren und Montie-
ren der Sitzbank siehe Seite 25.)
(2) Den Kraftstofftank-Deckel öffnen und
dann den Kraftstofftank langsam mit
Benzin befüllen. Nur so viel eintanken, dass noch wie abgebildet ca. 50 mm (2
in) Freiraum im Tank übrig bleiben.
(3) Den Kraftstofftank-Deckel schließen und
die Sitzbank montieren.
1Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
Kraftstofftank-Fassungsvermögen:
70 L (18.5 US gal) (15.4 Imp.gal)
UF1X71G0.book Page 52 Wednesday, September 27, 2006 1:48 PM

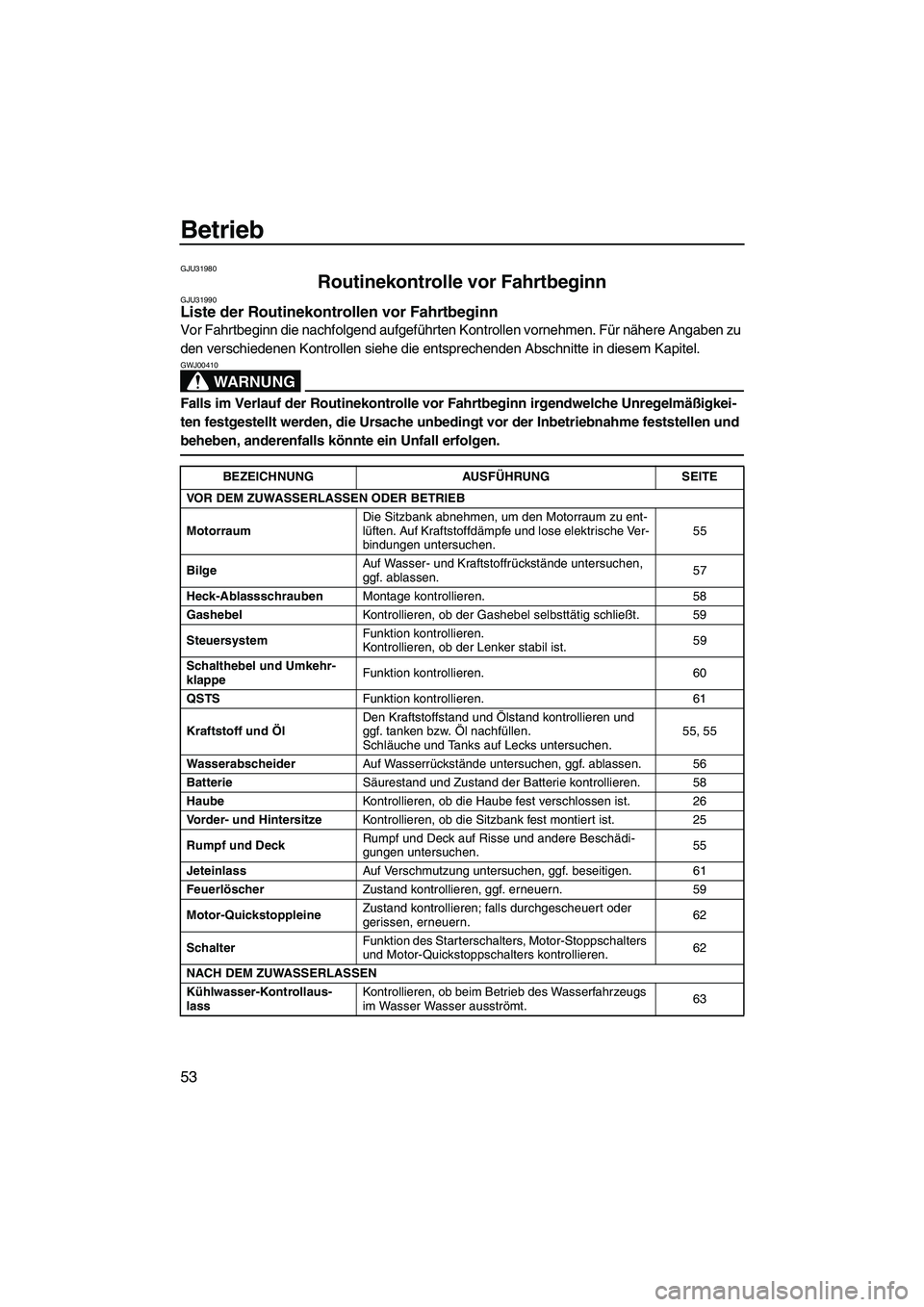

Betrieb
53
GJU31980
Routinekontrolle vor Fahrtbeginn GJU31990Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn die nachfolgend aufgeführten Kontrollen vornehmen. Für nähere Angaben zu
den verschiedenen Kontrollen siehe die entsprechenden Abschnitte in diesem Kapitel.
WARNUNG
GWJ00410
Falls im Verlauf der Routinekontrolle vor Fahrtbeginn irgendwelche Unregelmäßigkei-
ten festgestellt werden, die Ursache unbedingt vor der Inbetriebnahme feststellen und
beheben, anderenfalls könnte ein Unfall erfolgen.
BEZEICHNUNG AUSFÜHRUNG SEITE
VOR DEM ZUWASSERLASSEN ODER BETRIEB
MotorraumDie Sitzbank abnehmen, um den Motorraum zu ent-
lüften. Auf Kraftstoffdämpfe und lose elektrische Ver-
bindungen untersuchen.55
BilgeAuf Wasser- und Kraftstoffrückstände untersuchen,
ggf. ablassen.57
Heck-AblassschraubenMontage kontrollieren. 58
GashebelKontrollieren, ob der Gashebel selbsttätig schließt. 59
SteuersystemFunktion kontrollieren.
Kontrollieren, ob der Lenker stabil ist.59
Schalthebel und Umkehr-
klappeFunktion kontrollieren. 60
QSTSFunktion kontrollieren. 61
Kraftstoff und ÖlDen Kraftstoffstand und Ölstand kontrollieren und
ggf. tanken bzw. Öl nachfüllen.
Schläuche und Tanks auf Lecks untersuchen.55, 55
WasserabscheiderAuf Wasserrückstände untersuchen, ggf. ablassen. 56
BatterieSäurestand und Zustand der Batterie kontrollieren. 58
HaubeKontrollieren, ob die Haube fest verschlossen ist. 26
Vorder- und HintersitzeKontrollieren, ob die Sitzbank fest montiert ist. 25
Rumpf und DeckRumpf und Deck auf Risse und andere Beschädi-
gungen untersuchen.55
JeteinlassAuf Verschmutzung untersuchen, ggf. beseitigen. 61
FeuerlöscherZustand kontrollieren, ggf. erneuern. 59
Motor-QuickstoppleineZustand kontrollieren; falls durchgescheuert oder
gerissen, erneuern.62
SchalterFunktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.62
NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lassKontrollieren, ob beim Betrieb des Wasserfahrzeugs
im Wasser Wasser ausströmt.63
UF1X71G0.book Page 53 Wednesday, September 27, 2006 1:48 PM

Betrieb
54
HINWEIS:
Die hier aufgeführten Routinekontrollen sollten vor jeder Fahrt durchgeführt werden. Der Zeit-
aufwand für diese Kontrollen ist gering, die dadurch gewonnene Sicherheit und Zuverlässigkeit
aber weit mehr wert.
MultifunktionsdisplayAuf Warnsignale untersuchen und Funktion kontrol-
lieren.63 BEZEICHNUNG AUSFÜHRUNG SEITE
UF1X71G0.book Page 54 Wednesday, September 27, 2006 1:48 PM

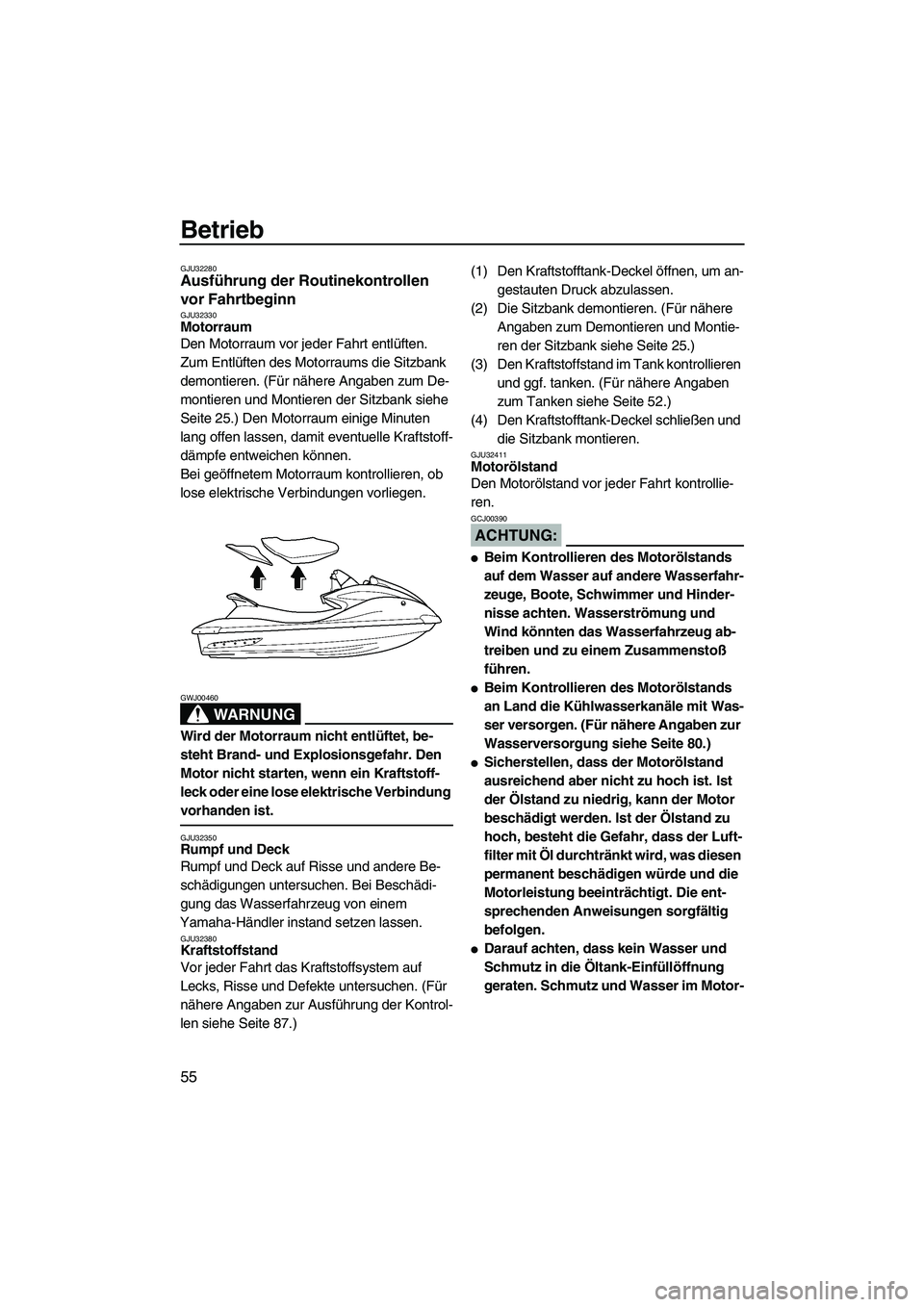

Betrieb
55
GJU32280Ausführung der Routinekontrollen
vor Fahrtbeginn
GJU32330Motorraum
Den Motorraum vor jeder Fahrt entlüften.
Zum Entlüften des Motorraums die Sitzbank
demontieren. (Für nähere Angaben zum De-
montieren und Montieren der Sitzbank siehe
Seite 25.) Den Motorraum einige Minuten
lang offen lassen, damit eventuelle Kraftstoff-
dämpfe entweichen können.
Bei geöffnetem Motorraum kontrollieren, ob
lose elektrische Verbindungen vorliegen.
WARNUNG
GWJ00460
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Den
Motor nicht starten, wenn ein Kraftstoff-
leck oder eine lose elektrische Verbindung
vorhanden ist.
GJU32350Rumpf und Deck
Rumpf und Deck auf Risse und andere Be-
schädigungen untersuchen. Bei Beschädi-
gung das Wasserfahrzeug von einem
Yamaha-Händler instand setzen lassen.
GJU32380Kraftstoffstand
Vor jeder Fahrt das Kraftstoffsystem auf
Lecks, Risse und Defekte untersuchen. (Für
nähere Angaben zur Ausführung der Kontrol-
len siehe Seite 87.)(1) Den Kraftstofftank-Deckel öffnen, um an-
gestauten Druck abzulassen.
(2) Die Sitzbank demontieren. (Für nähere
Angaben zum Demontieren und Montie-
ren der Sitzbank siehe Seite 25.)
(3) Den Kraftstoffstand im Tank kontrollieren
und ggf. tanken. (Für nähere Angaben
zum Tanken siehe Seite 52.)
(4) Den Kraftstofftank-Deckel schließen und
die Sitzbank montieren.
GJU32411Motorölstand
Den Motorölstand vor jeder Fahrt kontrollie-
ren.
ACHTUNG:
GCJ00390

Beim Kontrollieren des Motorölstands
auf dem Wasser auf andere Wasserfahr-
zeuge, Boote, Schwimmer und Hinder-
nisse achten. Wasserströmung und
Wind könnten das Wasserfahrzeug ab-
treiben und zu einem Zusammenstoß
führen.

Beim Kontrollieren des Motorölstands
an Land die Kühlwasserkanäle mit Was-
ser versorgen. (Für nähere Angaben zur
Wasserversorgung siehe Seite 80.)

Sicherstellen, dass der Motorölstand
ausreichend aber nicht zu hoch ist. Ist
der Ölstand zu niedrig, kann der Motor
beschädigt werden. Ist der Ölstand zu
hoch, besteht die Gefahr, dass der Luft-
filter mit Öl durchtränkt wird, was diesen
permanent beschädigen würde und die
Motorleistung beeinträchtigt. Die ent-
sprechenden Anweisungen sorgfältig
befolgen.

Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung
geraten. Schmutz und Wasser im Motor-
UF1X71G0.book Page 55 Wednesday, September 27, 2006 1:48 PM

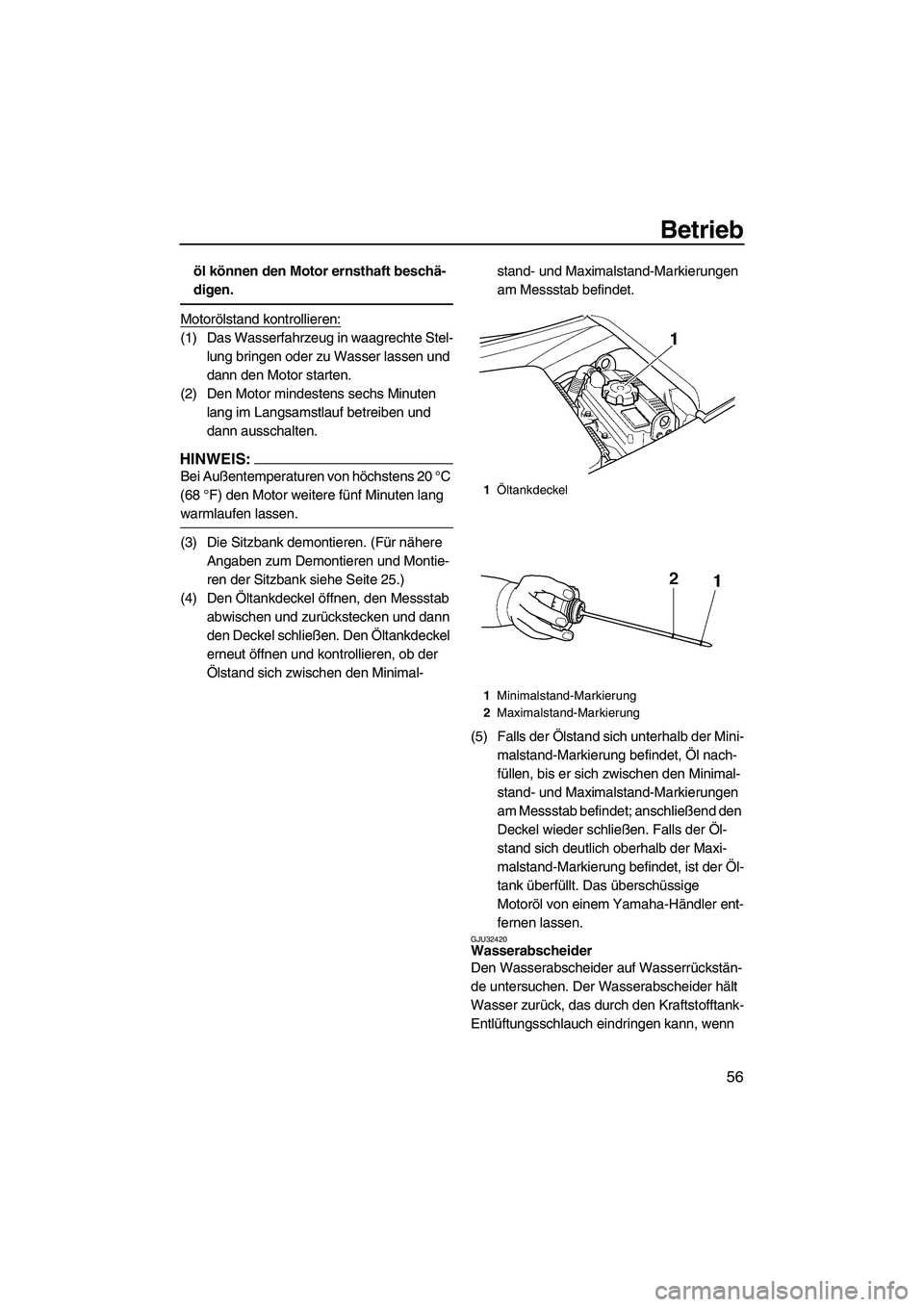

Betrieb
56
öl können den Motor ernsthaft beschä-
digen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen oder zu Wasser lassen und
dann den Motor starten.
(2) Den Motor mindestens sechs Minuten
lang im Langsamstlauf betreiben und
dann ausschalten.
HINWEIS:
Bei Außentemperaturen von höchstens 20 °C
(68 °F) den Motor weitere fünf Minuten lang
warmlaufen lassen.
(3) Die Sitzbank demontieren. (Für nähere
Angaben zum Demontieren und Montie-
ren der Sitzbank siehe Seite 25.)
(4) Den Öltankdeckel öffnen, den Messstab
abwischen und zurückstecken und dann
den Deckel schließen. Den Öltankdeckel
erneut öffnen und kontrollieren, ob der
Ölstand sich zwischen den Minimal-stand- und Maximalstand-Markierungen
am Messstab befindet.
(5) Falls der Ölstand sich unterhalb der Mini-
malstand-Markierung befindet, Öl nach-
füllen, bis er sich zwischen den Minimal-
stand- und Maximalstand-Markierungen
am Messstab befindet; anschließend den
Deckel wieder schließen. Falls der Öl-
stand sich deutlich oberhalb der Maxi-
malstand-Markierung befindet, ist der Öl-
tank überfüllt. Das überschüssige
Motoröl von einem Yamaha-Händler ent-
fernen lassen.
GJU32420Wasserabscheider
Den Wasserabscheider auf Wasserrückstän-
de untersuchen. Der Wasserabscheider hält
Wasser zurück, das durch den Kraftstofftank-
Entlüftungsschlauch eindringen kann, wenn
1Öltankdeckel
1Minimalstand-Markierung
2Maximalstand-Markierung
UF1X71G0.book Page 56 Wednesday, September 27, 2006 1:48 PM

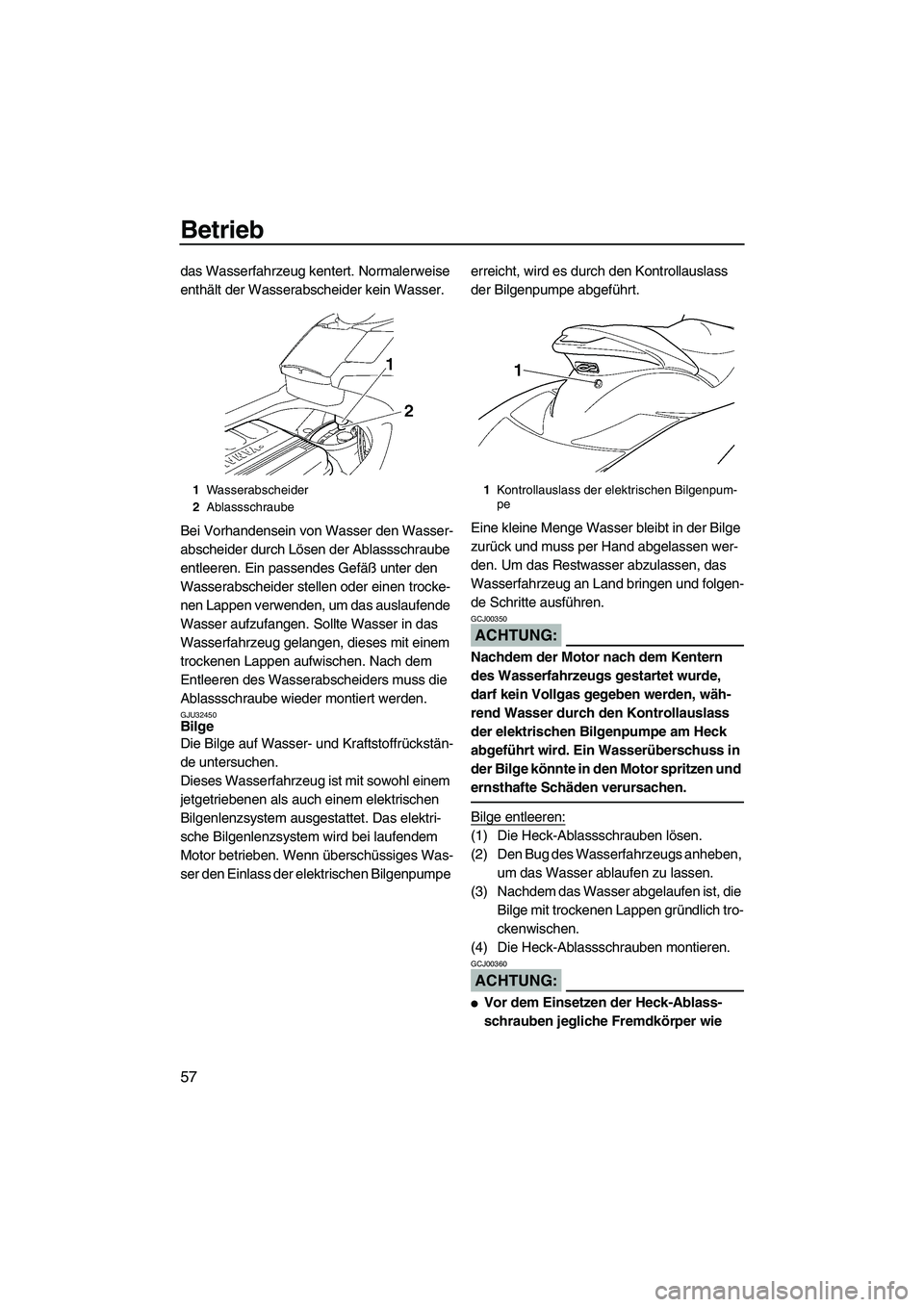

Betrieb
57
das Wasserfahrzeug kentert. Normalerweise
enthält der Wasserabscheider kein Wasser.
Bei Vorhandensein von Wasser den Wasser-
abscheider durch Lösen der Ablassschraube
entleeren. Ein passendes Gefäß unter den
Wasserabscheider stellen oder einen trocke-
nen Lappen verwenden, um das auslaufende
Wasser aufzufangen. Sollte Wasser in das
Wasserfahrzeug gelangen, dieses mit einem
trockenen Lappen aufwischen. Nach dem
Entleeren des Wasserabscheiders muss die
Ablassschraube wieder montiert werden.
GJU32450Bilge
Die Bilge auf Wasser- und Kraftstoffrückstän-
de untersuchen.
Dieses Wasserfahrzeug ist mit sowohl einem
jetgetriebenen als auch einem elektrischen
Bilgenlenzsystem ausgestattet. Das elektri-
sche Bilgenlenzsystem wird bei laufendem
Motor betrieben. Wenn überschüssiges Was-
ser den Einlass der elektrischen Bilgenpumpe erreicht, wird es durch den Kontrollauslass
der Bilgenpumpe abgeführt.
Eine kleine Menge Wasser bleibt in der Bilge
zurück und muss per Hand abgelassen wer-
den. Um das Restwasser abzulassen, das
Wasserfahrzeug an Land bringen und folgen-
de Schritte ausführen.
ACHTUNG:
GCJ00350
Nachdem der Motor nach dem Kentern
des Wasserfahrzeugs gestartet wurde,
darf kein Vollgas gegeben werden, wäh-
rend Wasser durch den Kontrollauslass
der elektrischen Bilgenpumpe am Heck
abgeführt wird. Ein Wasserüberschuss in
der Bilge könnte in den Motor spritzen und
ernsthafte Schäden verursachen.
Bilge entleeren:
(1) Die Heck-Ablassschrauben lösen.
(2) Den Bug des Wasserfahrzeugs anheben,
um das Wasser ablaufen zu lassen.
(3) Nachdem das Wasser abgelaufen ist, die
Bilge mit trockenen Lappen gründlich tro-
ckenwischen.
(4) Die Heck-Ablassschrauben montieren.
ACHTUNG:
GCJ00360

Vor dem Einsetzen der Heck-Ablass-
schrauben jegliche Fremdkörper wie
1Wasserabscheider
2Ablassschraube1Kontrollauslass der elektrischen Bilgenpum-
pe
UF1X71G0.book Page 57 Wednesday, September 27, 2006 1:48 PM
