2007 Seat Cordoba Manual de instrucciones (in Spanish)

55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
s1ho.3.book Seite 55 Donnerstag, 19. Juli 2007 11:48 11

56
Fig. 31 Tablero de instrumentoss1ho.3.book Seite 56 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Difusores de aire
Conmutador de luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de
instrumentos* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces* . . . . . . . . . . . . . . . . . . . . . . .
Palanca de intermitentes/luz de cruce y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos y testigos luminosos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de dirección y arranque . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia/lavaparabri sas / y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conmutador para los intermitentes de emergencia . . . . . . . . .
Conmutador para la luneta térmica . . . . . . . . . . . . . . . . . . . . . .
Testigo desconexión Airbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . Portabebidas* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamiento para radio*/Sistema de radionavegación*
Airbag acompañante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Guantera/Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos para:
−
Calefacción y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cenicero/ Encendedor/Toma de corriente . . . . . . . . . . . . . . . . .
Palanca para freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca de cambio automático*/manual / . . . . . . . . . . . . . . . .
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en volante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . . .
Compartimiento para objetos . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para el desbloqueo capó del motor . . . . . . . . . . . . . . .
Mando para el ajuste de los espejos exteriores eléctricos* . .
Pulsador de cierre centralizado* . . . . . . . . . . . . . . . . . . . . . . . .
Mandos para los alzacristales eléctricos* . . . . . . . . . . . . . . . . .
Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.
A1A2A3
97
A4
98
A5
98
A6
101,
A7
58
66
A8
30
A9
139
A10
104, 61
A11
99
A12
99
A13
32
A14
119
A15A16
34
A17
117
A18
126
129
132
A19
120
A20
148
A21
144,
A22
15
A23
75
A24
137
A25
117
A26
192
A27
109
A28
80
A29
91
s1ho.3.book Seite 57 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción
58InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Fig. 32 Detalle del tablero de instrumentos: cuadro de instrumentosLa disposición de los instrumentos depende de la versión del modelo y del
motor.
Cuentarrevoluciones* ⇒página 59
Temperatura del líquido refrigerante ⇒página 59
Nivel de combustible ⇒página 60
Velocímetro ⇒página 60 Reloj digital*/Indicador de la temp
eratura exterior*/Indicador multifun-
ción ⇒página 61
Indicador de las posiciones de la palanca selectora ⇒página 64
Cuentakilómetros con indicador de intervalos de Servicio*
⇒ página 64A1A2A3A4
A5A6A7
s1ho.3.book Seite 58 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

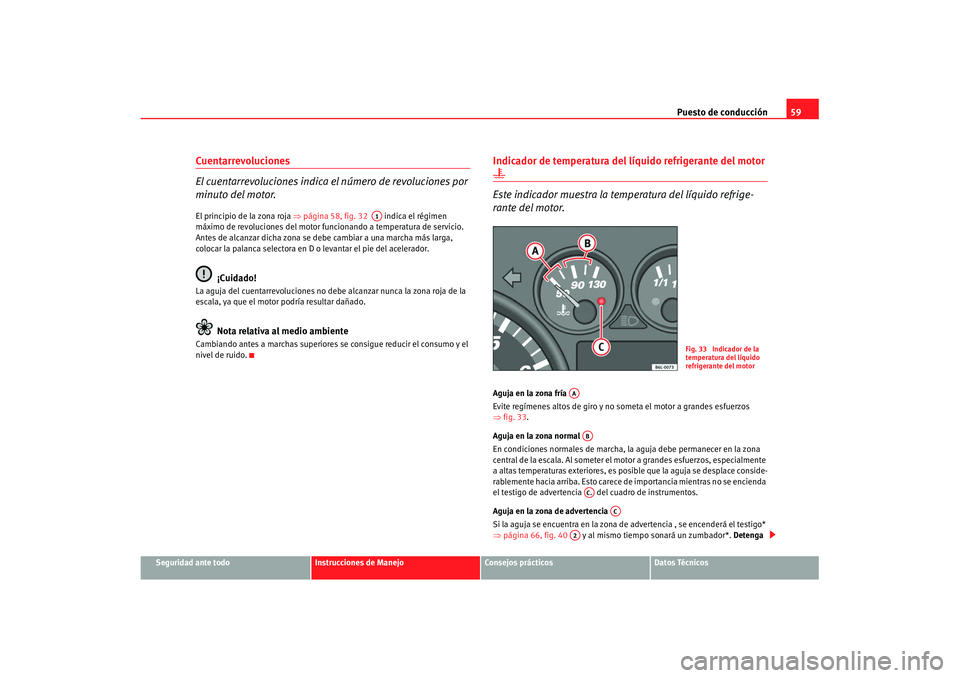

Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 58, fig. 32 indica el régimen
máximo de revoluciones del motor funcionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo y el
nivel de ruido.
Indicador de temperatura del líquido refrigerante del motor 

Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 33 .
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia del cuadro de instrumentos.
Aguja en la zona de advertencia
Si la aguja se encuentra en la zona de advertencia , se encenderá el testigo*
⇒ página 66, fig. 40 y al mismo tiempo sonará un zumbador*. Detenga
A1
Fig. 33 Indicador de la
temperatura del líquido
refrigerante del motor
AAABAC.
AC
A2
s1ho.3.book Seite 59 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción
60el vehículo y pare el motor. Compruebe el nivel de líquido refrigerante
⇒ página 198 ⇒ .
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha . Solicite la ayuda de un técnico especializado.
¡ATENCIÓN!
Antes de efectuar trabajos en el motor, tenga en cuenta las instrucciones
de seguridad . ⇒página 191
¡Cuidado!
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y altas
temperaturas exteriores, existe el peligro de que se caliente en exceso.
Indicador de nivel del depósito de combustible
 y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 45 litros.
Cuando la aguja alcanza el margen rojo de la zona de reserva ⇒fig. 34 , se
enciende una luz de advertencia y a la vez suena una señal acústica para
recordarle que debe repostar . En ese momento quedan todavía 7 litros.VelocímetroEl velocímetro va provisto de un cuen takilómetros total y de un cuentakilóme-
tros parcial, así como de un in dicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 160
Fig. 34 Indicador de nivel
del depósito de combus-
tible
s1ho.3.book Seite 60 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Pantalla digital del cuadro de instrumentosReloj digital* – Para ajustar las horas, gire el botón ⇒página 58, fig. 32
hacia la izquierda hasta el tope. Si gira el botón brevemente
hacia la izquierda, se avanza una hora.
– Para ajustar lo minutos, gire el botón hacia la derecha hasta el tope. Si gira el botón brevemente hacia la derecha, se avanza un
minuto.Indicador de la temperatura exterior*
La temperatura exterior se visualiza estando el encendido
conectado.A temperaturas descendentes que van desde +4ºC hasta -7ºC y a tempera-
turas ascendentes que van desde -5ºC hasta +6ºC aparece, además de la
temperatura exterior, un cristal de hielo y si la velocidad es superior a 10
km/h suena un avisador acústico.
Con la iluminación de los símbolos de cristal se pretende avisar al conductor
del peligro de hielo, para que conduzca con mayor prudencia.
Con el coche parado o bien circulando a poca velocidad, puede ocurrir que la
temperatura indicada sea algo superior a la realidad, debido al calor irra-
diado por el motor.
Pantalla con indicador multifunción (MFA)*
El indicador multifunción (M FA) proporciona información
diversa sobre el viaje y el consumo.
A5
Fig. 35 Palanca del
limpia-lavacristales: tecla
A y tecla basculante BFig. 36 Pantalla digital
del cuadro de instru-
mentos: indicador de la
temperatura exterior
s1ho.3.book Seite 61 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción
62
El sistema multifunción cuenta con dos memorias automáticas: 1 -
Memoria actual y 2 - Memoria total . En la parte superior derecha del
indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla ⇒página 61, fig. 35 de la palanca del limpiacristales para
cambiar de una memoria a otra.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla de la palanca del limpiacristales
durante al menos 2 segundos.La memoria actual 1 recoge los datos de viaj e y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido haya estado más de dos horas desconec-
tado) hasta un máximo de 99 horas y 59 minutos, 9999 km y 999 litros de
combustible. Si se sobrepasa uno de los valores mencionados, la memoria se
borra automáticamente.
Información del indicador multifunción (MFA)* En el indicador multifunción (MFA), puede consultar los siguientes datos
accionando la tecla basculante ⇒fig. 37 de la palanca del limpiacris-
tales:
AA
AA
Fig. 37 Palanca del
limpia-lavacristales: tecla
A y tecla basculante BFig. 38 Pantalla digital
del cuadro de instru-
mentos: indicador tempe-
ratura exterior.
AB
