2007 Hyundai Santa Fe Manual del propietario (in Spanish)

6

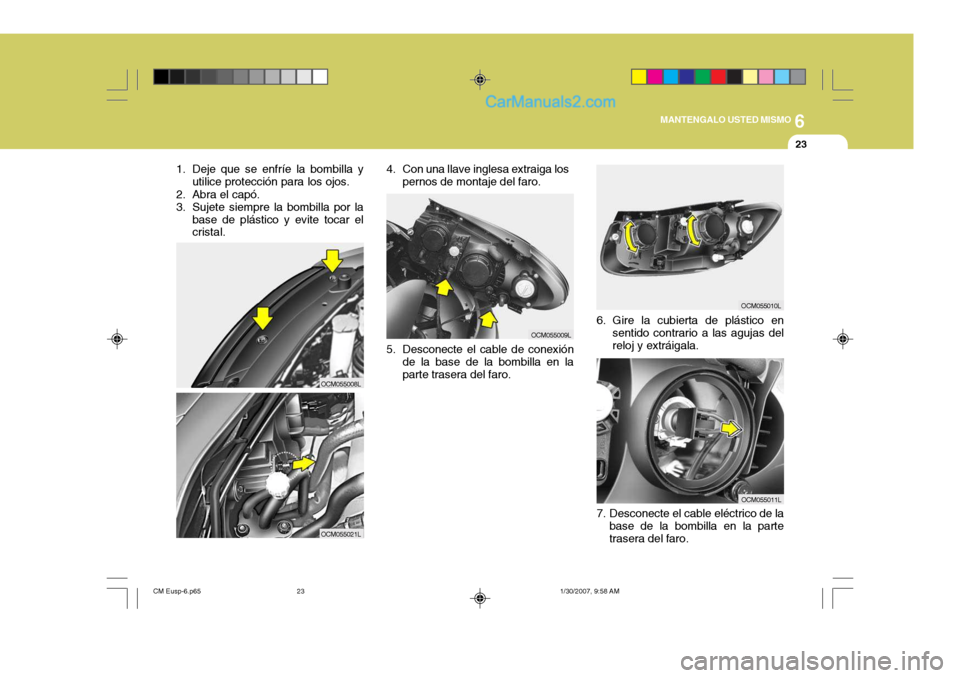

MANTENGALO USTED MISMO
23
1. Deje que se enfríe la bombilla y utilice protección para los ojos.
2. Abra el capó.
3. Sujete siempre la bombilla por la base de plástico y evite tocar el cristal.
OCM055008L
OCM055021L 4. Con una llave inglesa extraiga los
pernos de montaje del faro.
7. Desconecte el cable eléctrico de labase de la bombilla en la parte trasera del faro.
5. Desconecte el cable de conexión
de la base de la bombilla en laparte trasera del faro. 6. Gire la cubierta de plástico en
sentido contrario a las agujas delreloj y extráigala.
OCM055009L
OCM055010L
OCM055011L
CM Eusp-6.p65 1/30/2007, 9:58 AM
23

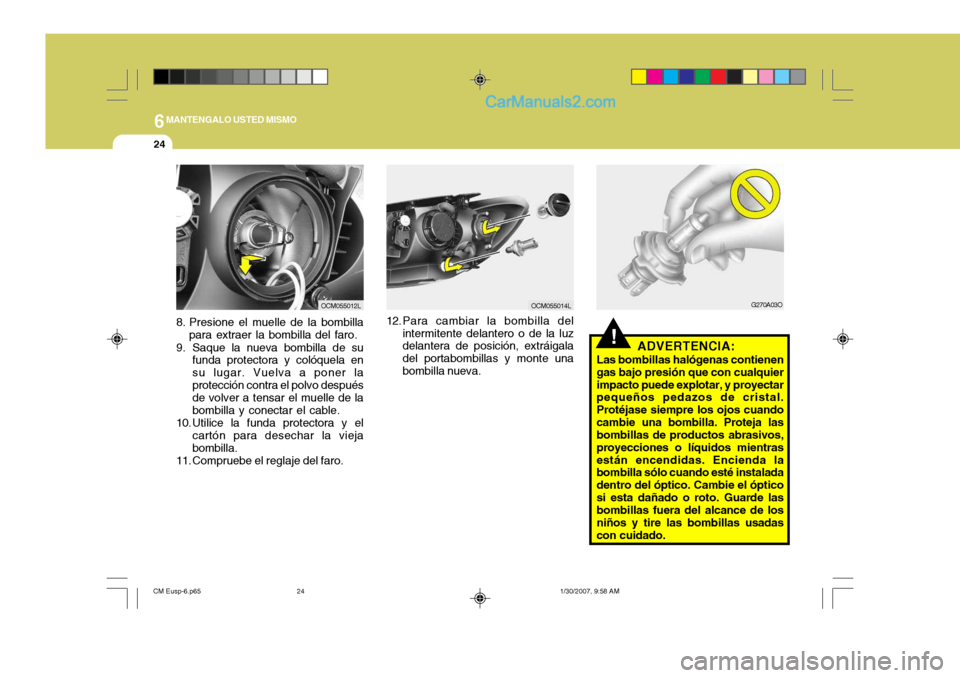

6MANTENGALO USTED MISMO
24
!ADVERTENCIA:
Las bombillas halógenas contienen gas bajo presión que con cualquierimpacto puede explotar, y proyectar pequeños pedazos de cristal. Protéjase siempre los ojos cuandocambie una bombilla. Proteja las bombillas de productos abrasivos, proyecciones o líquidos mientrasestán encendidas. Encienda la bombilla sólo cuando esté instalada dentro del óptico. Cambie el ópticosi esta dañado o roto. Guarde las bombillas fuera del alcance de los niños y tire las bombillas usadascon cuidado.
G270A03O
12.Para cambiar la bombilla del intermitente delantero o de la luz delantera de posición, extráigala del portabombillas y monte unabombilla nueva.OCM055014L
8. Presione el muelle de la bombilla para extraer la bombilla del faro.
9. Saque la nueva bombilla de su funda protectora y colóquela en su lugar. Vuelva a poner laprotección contra el polvo después de volver a tensar el muelle de la bombilla y conectar el cable.
10. Utilice la funda protectora y el cartón para desechar la viejabombilla.
11. Compruebe el reglaje del faro.OCM055012L
CM Eusp-6.p65 1/30/2007, 9:58 AM
24

6

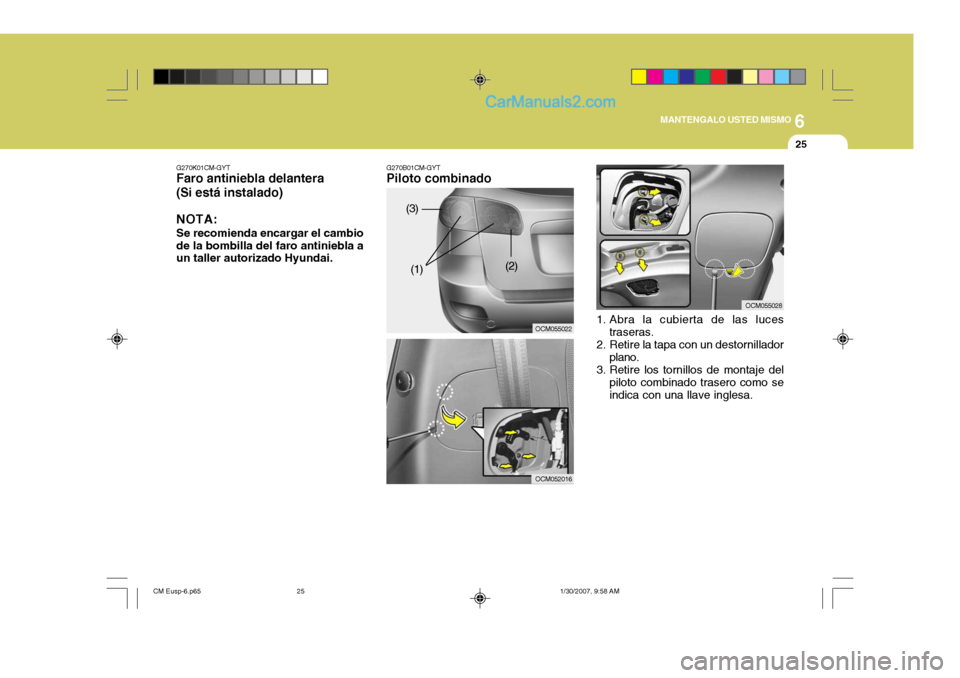

MANTENGALO USTED MISMO
25
G270B01CM-GYT
Piloto combinado
OCM055022
OCM052016
G270K01CM-GYT
Faro antiniebla delantera (Si está instalado)
NOTA: Se recomienda encargar el cambio de la bombilla del faro antiniebla a un taller autorizado Hyundai. (1)
(3)
(2)
OCM055028
1. Abra la cubierta de las luces traseras.
2. Retire la tapa con un destornillador plano.
3. Retire los tornillos de montaje del
piloto combinado trasero como se indica con una llave inglesa.
CM Eusp-6.p65 1/30/2007, 9:58 AM
25

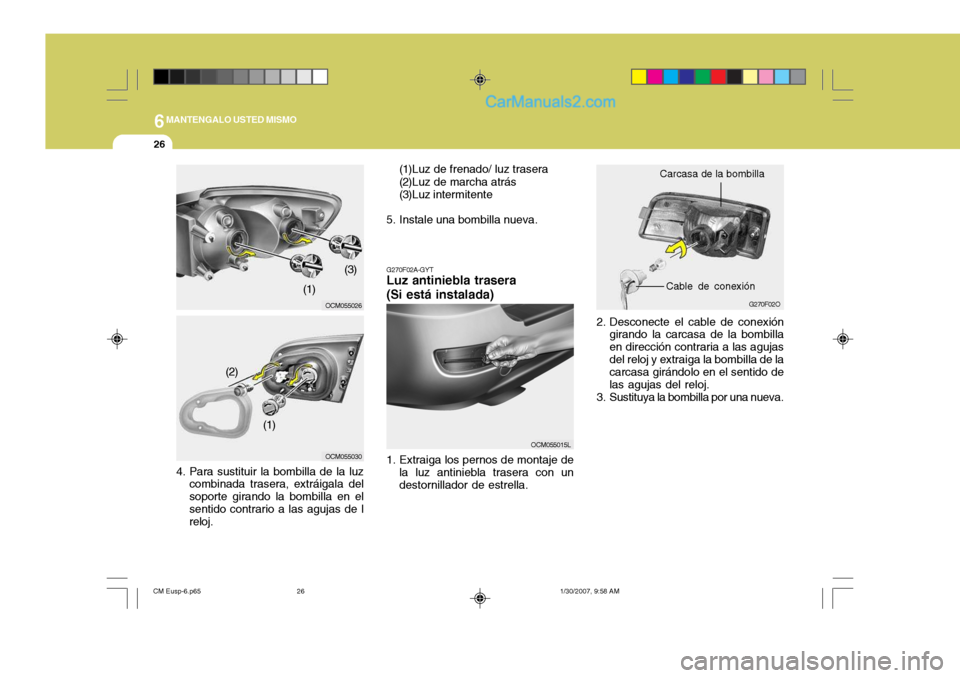

6MANTENGALO USTED MISMO
26
2. Desconecte el cable de conexióngirando la carcasa de la bombilla en dirección contraria a las agujasdel reloj y extraiga la bombilla de la carcasa girándolo en el sentido de las agujas del reloj.
3. Sustituya la bombilla por una nueva.
G270F02O
Carcasa de la bombilla
Cable de conexión
G270F02A-GYT
Luz antiniebla trasera (Si está instalada)
1. Extraiga los pernos de montaje de
la luz antiniebla trasera con un destornillador de estrella.
OCM055015L
OCM055026
OCM055030
4. Para sustituir la bombilla de la luz combinada trasera, extráigala del soporte girando la bombilla en elsentido contrario a las agujas de l reloj. (1)Luz de frenado/ luz trasera
(2)Luz de marcha atrás
(3)Luz intermitente
5. Instale una bombilla nueva.
(1) (3)
(2) (1)
CM Eusp-6.p65 1/30/2007, 9:58 AM
26

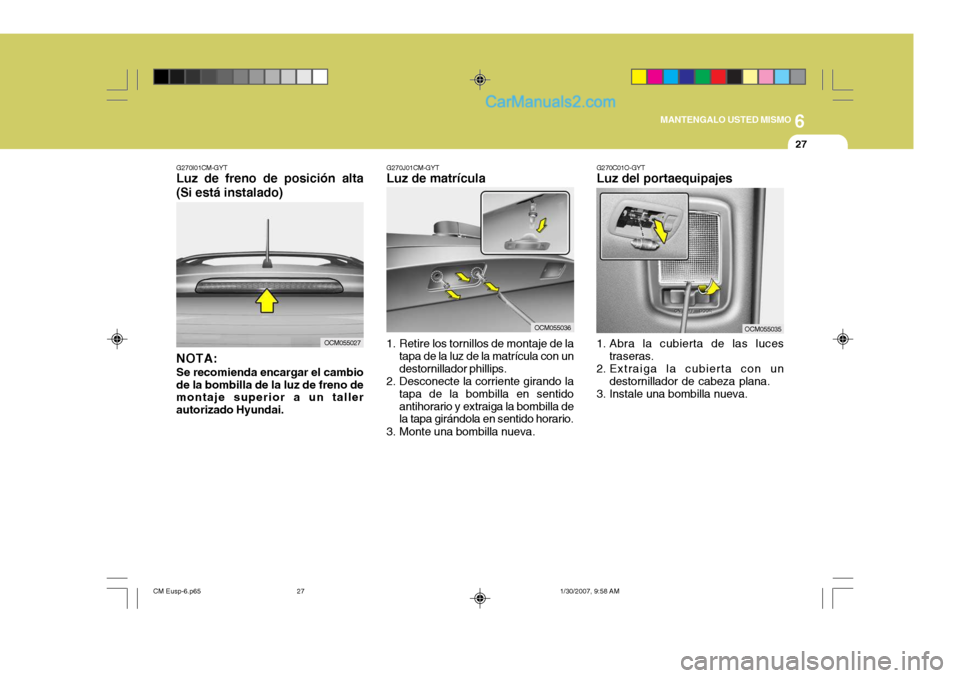

6
MANTENGALO USTED MISMO
27
G270I01CM-GYT
Luz de freno de posición alta (Si está instalado)
NOTA: Se recomienda encargar el cambio de la bombilla de la luz de freno de montaje superior a un taller autorizado Hyundai.
OCM055027 G270J01CM-GYT
Luz de matrícula
1. Retire los tornillos de montaje de la
tapa de la luz de la matrícula con un destornillador phillips.
2. Desconecte la corriente girando la
tapa de la bombilla en sentidoantihorario y extraiga la bombilla de la tapa girándola en sentido horario.
3. Monte una bombilla nueva.
OCM055036
G270C01O-GYT Luz del portaequipajes
1. Abra la cubierta de las luces traseras.
2. Extraiga la cubierta con un destornillador de cabeza plana.
3. Instale una bombilla nueva.
OCM055035
CM Eusp-6.p65 1/30/2007, 9:58 AM
27

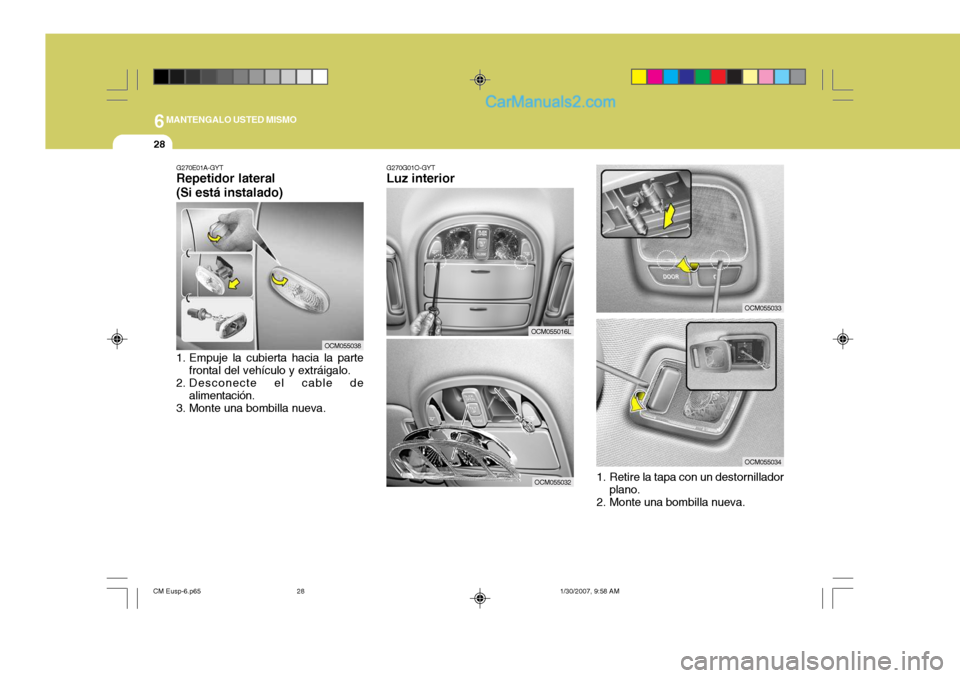

6MANTENGALO USTED MISMO
28
OCM055033
OCM055034
G270G01O-GYT
Luz interior
G270E01A-GYT
Repetidor lateral (Si está instalado)
1. Empuje la cubierta hacia la parte frontal del vehículo y extráigalo.
2. Desconecte el cable de alimentación.
3. Monte una bombilla nueva.
OCM055038
OCM055016L
OCM055032 1. Retire la tapa con un destornillador
plano.
2. Monte una bombilla nueva.
CM Eusp-6.p65 1/30/2007, 9:58 AM
28

6

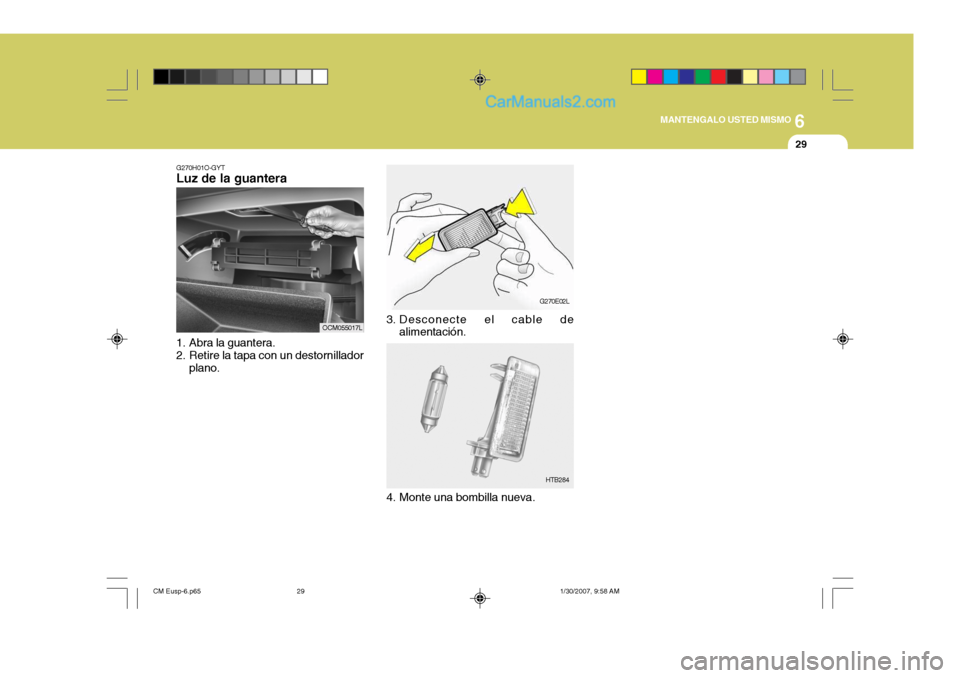

MANTENGALO USTED MISMO
29
G270E02L
3. Desconecte el cable de alimentación.
G270H01O-GYT
Luz de la guantera
1. Abra la guantera.
2. Retire la tapa con un destornillador
plano.
4. Monte una bombilla nueva.
HTB284
OCM055017L
CM Eusp-6.p65 1/30/2007, 9:58 AM
29

6MANTENGALO USTED MISMO
30BOMBILLAS WATIOS
G280A01CM-GYT
OCM055025
Tipo enchufe S8,5/8,5PX26D
BAU15s
W2,1 x 9,5D
S8,5/8,5PG13
BAX9S
W2,1 x 9,5D W2,1 x 4,6D 10 11 12 13 14
N°
1 2 3 4 5 6 7 8 9 Watios
5
5521 10 10 27 65 5 Watios
N°
10
5
21
21/5
21 215
Tipo enchufe S8,5/8,5
W2,1 x 9,5D
BAU15s
BAY15D
W2,1 x 9,5D
BA15s
W2,1 x 9,5DNombre de la pieza
Luz de la guantera Luces de carretera (Corta/Larga) Luces intermitentes Luz de lectura de mapas Luz interior Luz antiniebla delantera (Si está instalado) Luz de posición delantera Intermitentes laterales Luz del borde de la puerta (Si está instalado) Nombre de la pieza
Luz del compartimento de equipajesTercera luz de freno (Si está instalado) Luces combinadas traseras Luces intermitentes Luz de freno/posición Luz de marcha atrás Luces antiniebla traseras Luz de matrícula
CM Eusp-6.p65 1/30/2007, 9:58 AM
30
