2007 Hyundai Santa Fe Manual del propietario (in Spanish)

1

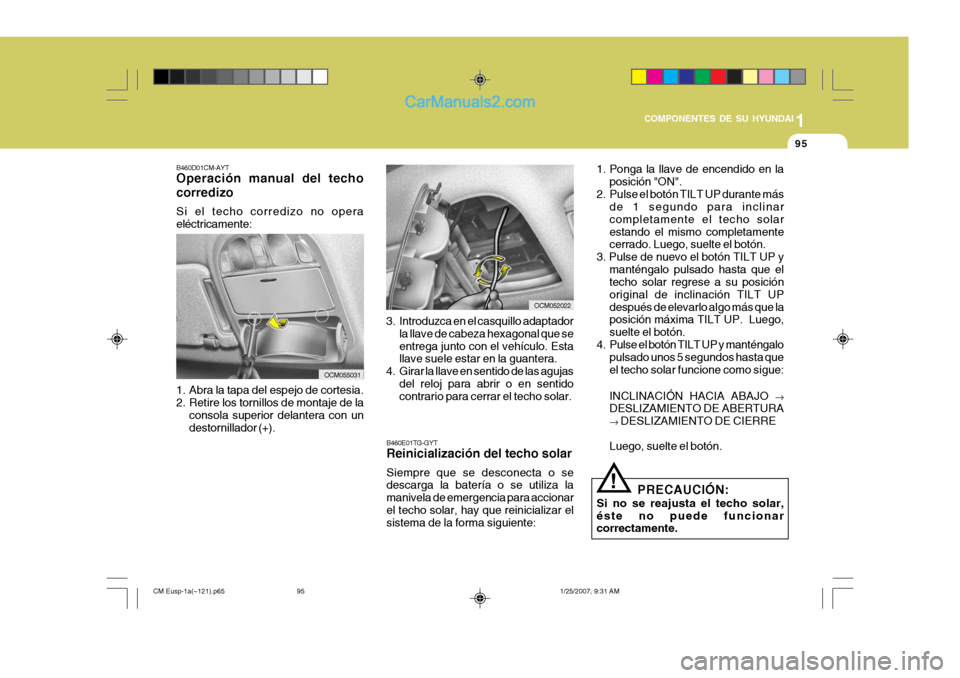

COMPONENTES DE SU HYUNDAI
95
B460E01TG-GYT Reinicialización del techo solar Siempre que se desconecta o se descarga la batería o se utiliza la manivela de emergencia para accionarel techo solar, hay que reinicializar el sistema de la forma siguiente:
B460D01CM-AYT Operación manual del techo corredizo Si el techo corredizo no opera eléctricamente:
1. Abra la tapa del espejo de cortesia.
2. Retire los tornillos de montaje de la consola superior delantera con un destornillador (+). 3. Introduzca en el casquillo adaptador
la llave de cabeza hexagonal que seentrega junto con el vehículo. Esta llave suele estar en la guantera.
4. Girar la llave en sentido de las agujas del reloj para abrir o en sentidocontrario para cerrar el techo solar.
OCM055031
OCM052022 1. Ponga la llave de encendido en la
posición "ON".
2. Pulse el botón TILT UP durante más de 1 segundo para inclinar completamente el techo solarestando el mismo completamente cerrado. Luego, suelte el botón.
3. Pulse de nuevo el botón TILT UP y manténgalo pulsado hasta que eltecho solar regrese a su posición original de inclinación TILT UPdespués de elevarlo algo más que la posición máxima TILT UP. Luego, suelte el botón.
4. Pulse el botón TILT UP y manténgalo pulsado unos 5 segundos hasta queel techo solar funcione como sigue: INCLINACIÓN HACIA ABAJO
DESLIZAMIENTO DE ABERTURA DESLIZAMIENTO DE CIERRE
Luego, suelte el botón.
! PRECAUCIÓN:
Si no se reajusta el techo solar, éste no puede funcionar correctamente.
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
95

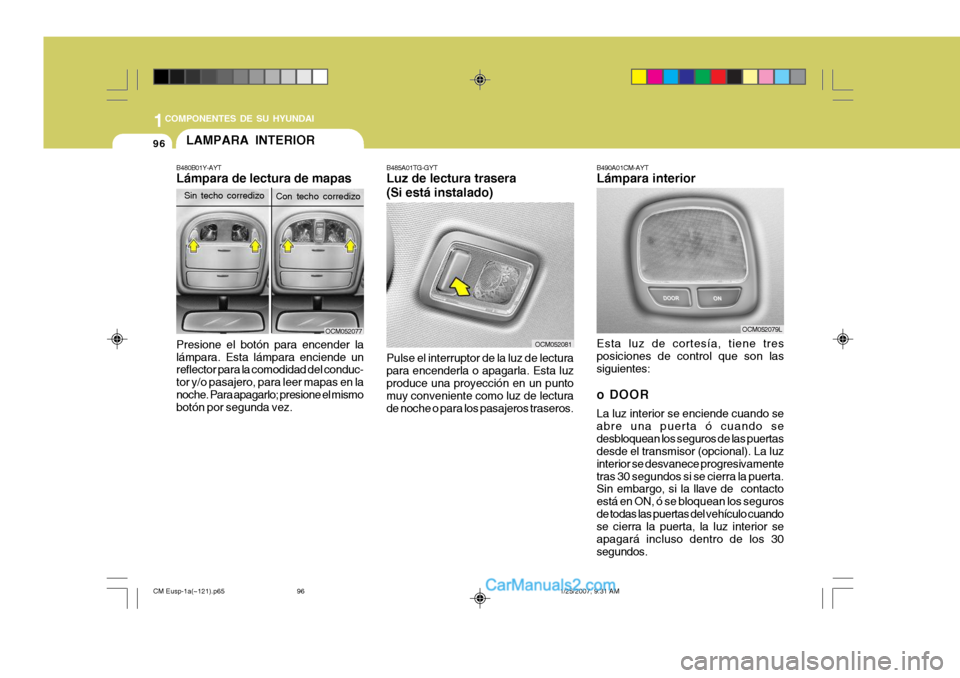

1COMPONENTES DE SU HYUNDAI
96
B490A01CM-AYT Lámpara interior Esta luz de cortesía, tiene tres posiciones de control que son las siguientes:
o DOOR La luz interior se enciende cuando se abre una puerta ó cuando sedesbloquean los seguros de las puertas desde el transmisor (opcional). La luz interior se desvanece progresivamentetras 30 segundos si se cierra la puerta. Sin embargo, si la llave de contacto está en ON, ó se bloquean los segurosde todas las puertas del vehículo cuando se cierra la puerta, la luz interior se apagará incluso dentro de los 30segundos.
OCM052079L
B485A01TG-GYT Luz de lectura trasera (Si está instalado) Pulse el interruptor de la luz de lectura para encenderla o apagarla. Esta luz produce una proyección en un punto muy conveniente como luz de lecturade noche o para los pasajeros traseros.
OCM052081
LAMPARA INTERIOR
B480B01Y-AYT Lámpara de lectura de mapas Presione el botón para encender la lámpara. Esta lámpara enciende un reflector para la comodidad del conduc- tor y/o pasajero, para leer mapas en lanoche. Para apagarlo; presione el mismo botón por segunda vez.
Sin techo corredizo Con techo corredizo
OCM052077
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
96

1

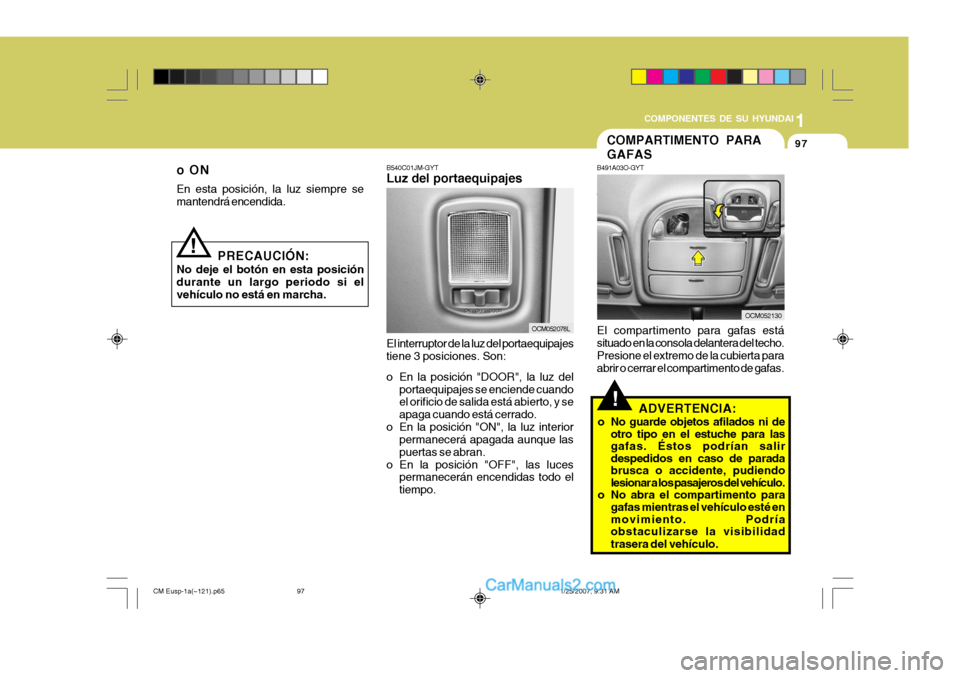

COMPONENTES DE SU HYUNDAI
97
!
PRECAUCIÓN:
No deje el botón en esta posición durante un largo periodo si elvehículo no está en marcha. B540C01JM-GYT Luz del portaequipajes El interruptor de la luz del portaequipajes tiene 3 posiciones. Son:
o En la posición "DOOR", la luz del
portaequipajes se enciende cuando el orificio de salida está abierto, y se apaga cuando está cerrado.
o En la posición "ON", la luz interior permanecerá apagada aunque laspuertas se abran.
o En la posición "OFF", las luces permanecerán encendidas todo eltiempo.
OCM052078L
oON En esta posición, la luz siempre se mantendrá encendida.
!
COMPARTIMENTO PARA GAFAS
B491A03O-GYT El compartimento para gafas está situado en la consola delantera del techo. Presione el extremo de la cubierta paraabrir o cerrar el compartimento de gafas.
Con techo corredizo Sin techo corredizo
ADVERTENCIA:
o No guarde objetos afilados ni de otro tipo en el estuche para las gafas. Éstos podrían salirdespedidos en caso de paradabrusca o accidente, pudiendolesionar a los pasajeros del vehículo.
o No abra el compartimento para
gafas mientras el vehículo esté enmovimiento. Podríaobstaculizarse la visibilidad trasera del vehículo.
OCM052130
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
97

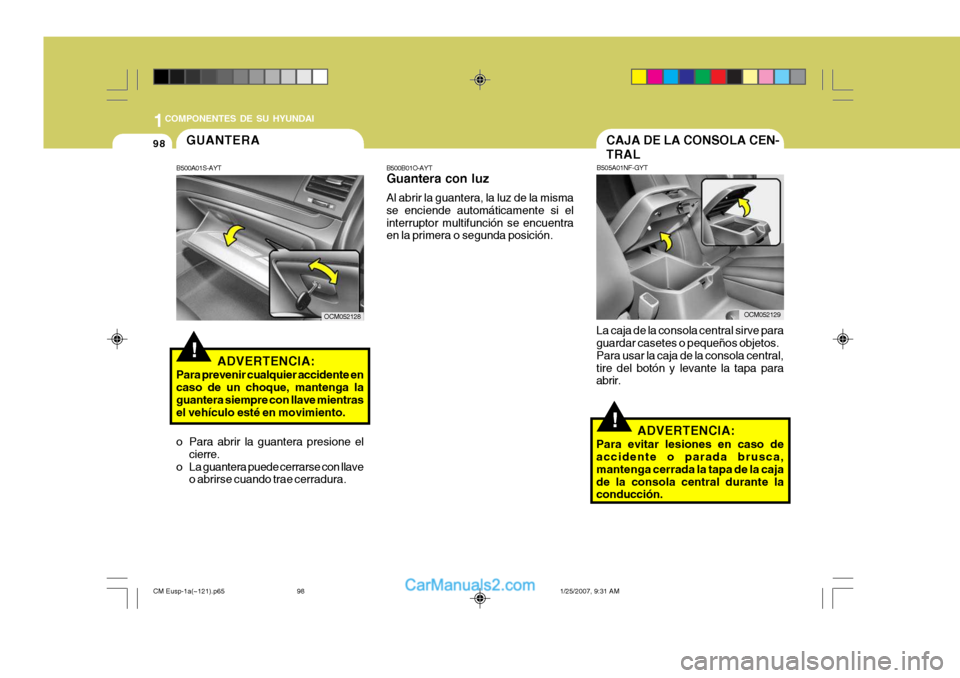

1COMPONENTES DE SU HYUNDAI
98
!
B505A01NF-GYT
La caja de la consola central sirve para guardar casetes o pequeños objetos. Para usar la caja de la consola central,tire del botón y levante la tapa para abrir. CAJA DE LA CONSOLA CEN- TRAL
ADVERTENCIA:
Para evitar lesiones en caso de accidente o parada brusca, mantenga cerrada la tapa de la cajade la consola central durante la conducción.
B500B01O-AYT Guantera con luz Al abrir la guantera, la luz de la misma se enciende automáticamente si elinterruptor multifunción se encuentra en la primera o segunda posición.
OCM052129
!
GUANTERA
B500A01S-AYT
ADVERTENCIA:
Para prevenir cualquier accidente en caso de un choque, mantenga la guantera siempre con llave mientras el vehículo esté en movimiento.
o Para abrir la guantera presione el cierre.
o La guantera puede cerrarse con llave o abrirse cuando trae cerradura.
OCM052128
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
98

1

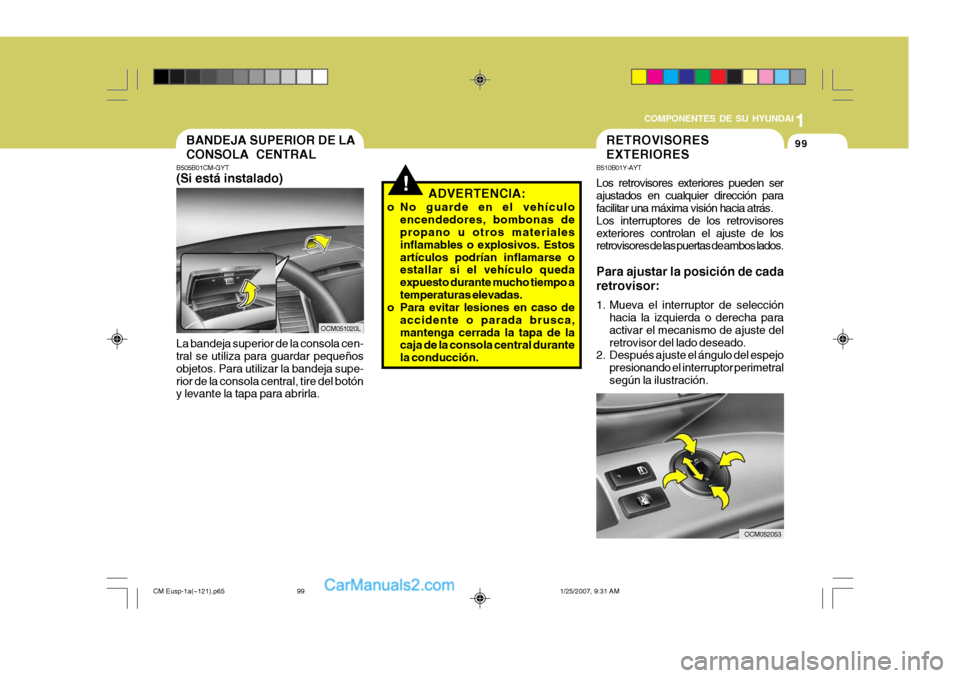

COMPONENTES DE SU HYUNDAI
99BANDEJA SUPERIOR DE LA CONSOLA CENTRAL
B505B01CM-GYT (Si está instalado) La bandeja superior de la consola cen- tral se utiliza para guardar pequeños objetos. Para utilizar la bandeja supe-rior de la consola central, tire del botón y levante la tapa para abrirla.
OCM051020L
OCM052053
!ADVERTENCIA:
o No guarde en el vehículo encendedores, bombonas de propano u otros materiales inflamables o explosivos. Estosartículos podrían inflamarse o estallar si el vehículo queda expuesto durante mucho tiempo atemperaturas elevadas.
o Para evitar lesiones en caso de
accidente o parada brusca,mantenga cerrada la tapa de la caja de la consola central durante la conducción.
RETROVISORES EXTERIORES
B510B01Y-AYT Los retrovisores exteriores pueden ser ajustados en cualquier dirección para facilitar una máxima visión hacia atrás. Los interruptores de los retrovisoresexteriores controlan el ajuste de los retrovisores de las puertas de ambos lados. Para ajustar la posición de cada retrovisor:
1. Mueva el interruptor de selección
hacia la izquierda o derecha para activar el mecanismo de ajuste delretrovisor del lado deseado.
2. Después ajuste el ángulo del espejo
presionando el interruptor perimetralsegún la ilustración.
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
99

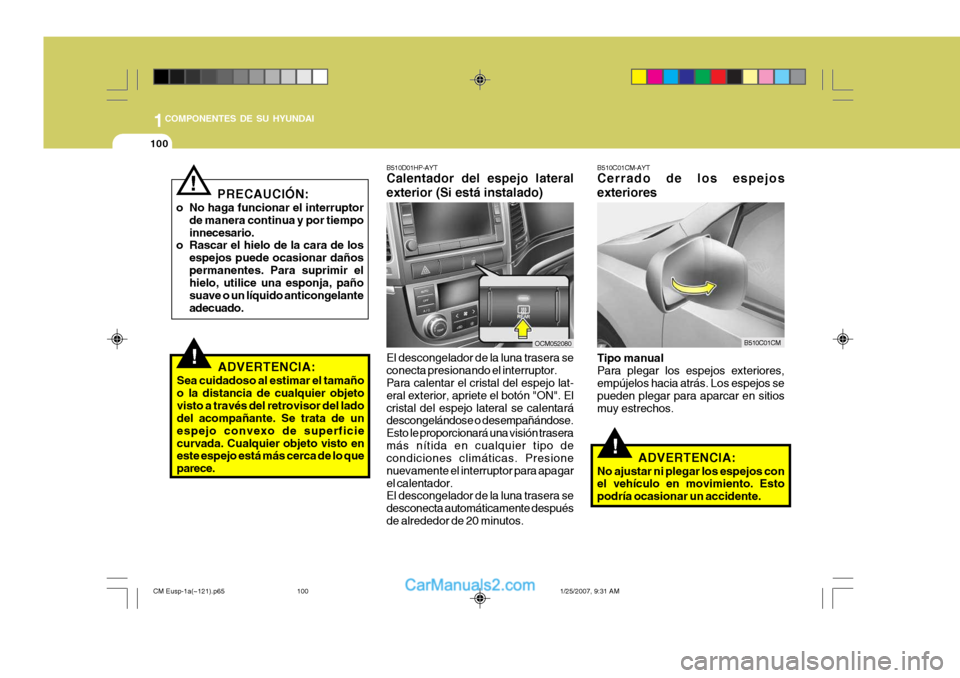

1COMPONENTES DE SU HYUNDAI
100
!
!ADVERTENCIA:
Sea cuidadoso al estimar el tamaño o la distancia de cualquier objetovisto a través del retrovisor del lado del acompañante. Se trata de un espejo convexo de superficiecurvada. Cualquier objeto visto en este espejo está más cerca de lo que parece. B510D01HP-AYT Calentador del espejo lateral exterior (Si está instalado)
El descongelador de la luna trasera se conecta presionando el interruptor. Para calentar el cristal del espejo lat- eral exterior, apriete el botón "ON". Elcristal del espejo lateral se calentará descongelándose o desempañándose. Esto le proporcionará una visión traseramás nítida en cualquier tipo de condiciones climáticas. Presione nuevamente el interruptor para apagarel calentador. El descongelador de la luna trasera se desconecta automáticamente despuésde alrededor de 20 minutos.
OCM052080
B510C01CM-AYT Cerrado de los espejos exteriores
Tipo manual Para plegar los espejos exteriores, empújelos hacia atrás. Los espejos se pueden plegar para aparcar en sitiosmuy estrechos. ADVERTENCIA:
No ajustar ni plegar los espejos con el vehículo en movimiento. Esto podría ocasionar un accidente. B510C01CM
!
PRECAUCIÓN:
o No haga funcionar el interruptor de manera continua y por tiempo innecesario.
o Rascar el hielo de la cara de los
espejos puede ocasionar dañospermanentes. Para suprimir el hielo, utilice una esponja, paño suave o un líquido anticongelanteadecuado.
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
100

1

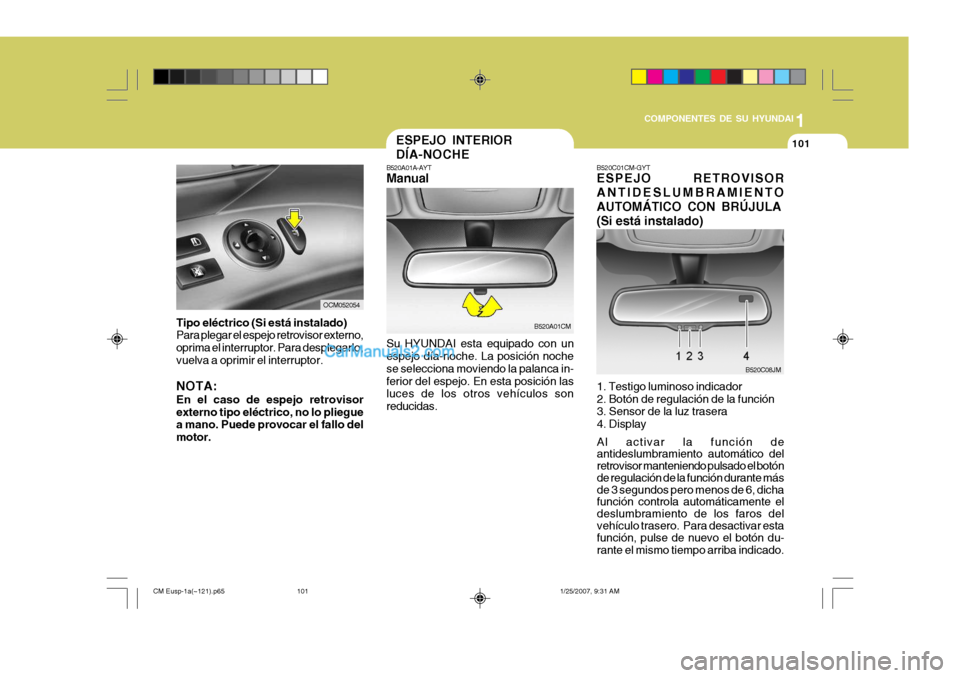

COMPONENTES DE SU HYUNDAI
101
OCM052054
Tipo eléctrico (Si está instalado) Para plegar el espejo retrovisor externo, oprima el interruptor. Para desplegarlo, vuelva a oprimir el interruptor. NOTA: En el caso de espejo retrovisor externo tipo eléctrico, no lo pliegue a mano. Puede provocar el fallo del motor.
ESPEJO INTERIOR DÍA-NOCHE
B520A01A-AYT Manual Su HYUNDAI esta equipado con un espejo día-noche. La posición noche se selecciona moviendo la palanca in-ferior del espejo. En esta posición las luces de los otros vehículos son reducidas. B520A01CMB520C01CM-GYT ESPEJO RETROVISOR ANTIDESLUMBRAMIENTOAUTOMÁTICO CON BRÚJULA(Si está instalado)
1. Testigo luminoso indicador 2. Botón de regulación de la función 3. Sensor de la luz trasera 4. Display Al activar la función de antideslumbramiento automático del retrovisor manteniendo pulsado el botón de regulación de la función durante más de 3 segundos pero menos de 6, dicha función controla automáticamente el deslumbramiento de los faros del vehículo trasero. Para desactivar esta función, pulse de nuevo el botón du- rante el mismo tiempo arriba indicado. B520C08JM
CM Eusp-1a(~121).p65
1/25/2007, 9:31 AM
101

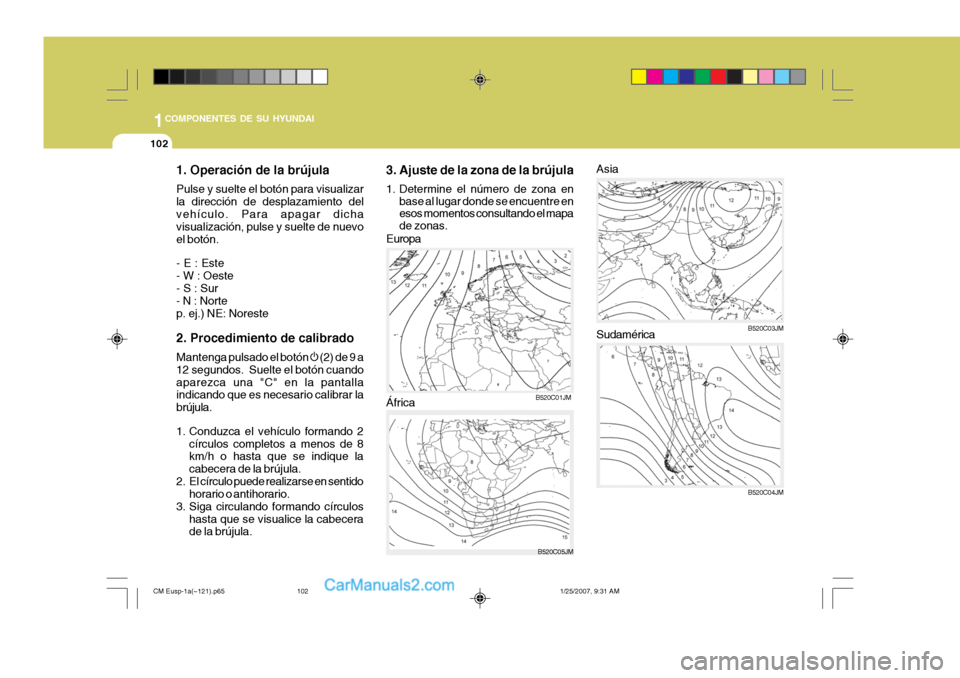

1COMPONENTES DE SU HYUNDAI
102
B520C01JM
Europa
B520C05JM
África
3. Ajuste de la zona de la brújula
1. Determine el número de zona en
base al lugar donde se encuentre en esos momentos consultando el mapa de zonas.
B520C03JM B520C04JM
Asia Sudamérica
1. Operación de la brújula Pulse y suelte el botón para visualizar la dirección de desplazamiento delvehículo. Para apagar dicha visualización, pulse y suelte de nuevo el botón. - E : Este - W : Oeste - S : Sur - N : Nortep. ej.) NE: Noreste 2. Procedimiento de calibrado Mantenga pulsado el botón
(2) de 9 a
12 segundos. Suelte el botón cuando aparezca una "C" en la pantalla indicando que es necesario calibrar la brújula.
1. Conduzca el vehículo formando 2
círculos completos a menos de 8 km/h o hasta que se indique la cabecera de la brújula.
2. El círculo puede realizarse en sentido horario o antihorario.
3. Siga circulando formando círculos
hasta que se visualice la cabecera de la brújula.
CM Eusp-1a(~121).p65 1/25/2007, 9:31 AM
102
