6- 40 ENTRETIEN PAR VOS SOINS
G200D02TB-GUT Panneau intérieur (Type de conduite à gauche) COMPOSANTS PROTEGES
Eclairage, radio, train Témoin du feu-route, projecteur (Gauche) Projecteur antibrouillard avant Projecteur (Droite)Dégivreur de vitre arrière Soufflerie, toit ouvrant Projecteur antibrouillard, ETACM, lève-vitre automatique,
dispositif de réglage du niveau du projecteur
Projecteur antibrouillard arrière Moteur d'essuie-glace avant Lanterne de signal de détresse, ETACMFeu stop, lève-vitre automatique ECM Dégivreur de vitre arrière Dispositif de réchauffage de siège Feu de fonctionnement de jourRelais de démarrage, système d'alarme contre le vol Moteur d'essuie-glace arrière Système de verrouillage de porte, toit ouvrantAir Bag PCM, commande ABS Allume-cigaretteTrain Feu Stop/arrière (Droite) Feu clignotant, feu de reculRadio, rétroviseur extérieur électronique Air Bag, indicateur Feu Stop/arrière (Gauche)Climatiseur
G200D01TBVALEUR FUSIBLE
15A 15A 10A15A 30A 10A 10A10A 20A 15A15A 15A 10A20A 10A 10A15A 20A 10A10A 15A 10A10A 10A 10A10A 10A 10A
DESCRIPTION
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION R/FOG
FRT WPR
HAZARD STOPECU2
HTD MIR S/HTDDRL
START
RR/WPR D/LOCK
A/BAGECU1
C/LIGHT
CLUSTER TAIL RH T/SIG
AUDIO
A/BAG IND TAIL LH
A/C SW

7. SYSTEME ANTIPOLLUTION
SYSTEME ANTIPOLLUTION ......................................................... 7-2
CONVERTISSEUR CATALYTIQUE ............................................... 7-3
SYSTÈME EGR .............................................................................. 7-4
7

7- 2 SYSTEME ANTIPOLLUTION
H010A01A-GUT SYSTEME ANTIPOLLUTION (Si installé) Votre Hyundai est équipée d'un système antipollution. Il se compose des deux dispositifs suivants:
(1) Système de ventilation des gaz
de carter
(2) Système de recirculation des gaz
d'échappement
(3) Système antipollutionPour préserver le bon fonctionnement des dispositifs antipollution, il est recommandé de faire inspecter etentretenir la voiture par un distributeur Hyundai agréé selon le programme d'entretien reproduit dans ce manuel. SH010B1-FU
1. SYSTEME DE VENTILATION
DES GAZ DE CARTER
Le système de ventilation des gaz de
carter sert à éviter la pollutionatmosphérique occasionnée par les gaz produits dans le carter-moteur.
Il s'agit d'un dispositif qui amène de
l'air frais dans le carter par l'intermédiaire du filtre à air. A l'intérieur du carter, l'air frais semélange aux gaz de carter, qui sont ensuite envoyés dans le système d'induction par l'intermédiaire d'unclapet. H010C01S-GUT
2. SYSTEME DE REDUCTION
DES EVAPORATIONS DE GAZ
Le système de réduction des
évaporations de gaz est conçu pourempêcher les vapeurs de carburant de s'échapper dans l'atmosphère.
Récipient hermétique Quand le moteur est à l'arrêt, les
vapeurs de carburant dégagées dans le réservoir sont absorbées etstockées dans le récipient. Quand le moteur tourne, les vapeurs de carburant absorbées dans le récipientsont conduites dans le système d'induction via l'électrovanne de commande de purge.
Electrovanne de commande de

SYSTEME ANTIPOLLUTION 7- 3
HTB5017
purge L'électrovanne de commande de purge est commandée par l'ECU, quand la température du liquide de refroidissement est bas, et au ralenti,elle est fermée, de sorte que les vapeurs de carburant ne sont pas absorbées par le réservoir tampon.Quand le moteur est chaud, ou en conduite normale, elle s'ouvre de façon à admettre les vapeurs decarburant dans le réservoir tampon. SH010D1-EU
3. SYSTEME ANTIPOLLUTION Le système antipollution est un en- semble hautement efficace chargé de réguler les émanations de l'échappement tout en maintenant lesperformances du véhicule. S030A1-FU A propos du convertisseur catalytique Les gaz d'échappement passant à travers le convertisseur catalytique,celuici atteint des températures très élevées. Par conséquent, l'introduction de quantités importantesd'essence non brûlée peut provoquer une surchauffe voire un incendie. Ces risques peuvent être évités en obser-vant les points suivants:
o Utilisez uniquement de l'essence
sans plomb.
o Gardez votre moteur en bon état. Les températures très élevées du convertisseur peuvent résulter du
H020A01S-GUT CONVERTISSEUR CATALYTIQUE (Si installé); Pour Moteur Essence Le convertisseur catalytique fait partie
du système de contrôle des gaz d'échappement. Son but est d'éliminercertaines substances des gaz d'échappement. Il a l'apparence d'un silencieux et se trouve sous la voiture.Il est intégré au système d'échappement.
Pour faire en sorte que votre véhicule
réponde à toutes les normes en matière de pollution, le convertisseurcatalytique et le système de contrôle de la pollution doit veur être inspectés et entretenu selon la périodicité prévuepar le carnet d'entretien à la section 5. H020D01S-GUT Pot catalytique ; Pour Moteur Diesel Tous les véhicules HYUNDAI sont équipés de pot catalytique de type à oxydation afin de réduire les rejets en monoxyde de Carbone, leshydrocarbures, et les particules contenus dans les gaz d'échappement.
Conertisseur catalytique

7- 4 SYSTEME ANTIPOLLUTION
mauvais fonctionnement des systèmes électrique, d'allumage ou d'injection M.P.I.
o Si votre moteur cale, émet un bruit, cogne ou est difficile à démarrer,conduisez votre véhicule chez un concessionnaire Hyundai dès que possible pour remédier auproblème.
o Evitez de rouler sur la réserve de
carburant. Si vous tombez à courtde carburant, le moteur peut avoir des râtés et provoquer une sur- charge du convertisseurcatalytique.
o Evitez de faire tourner le moteur au ralenti pendant plus de 10 min- utes.
o Il faut éviter de démarrer votre voiture en la tirant ou en lapoussant. Ceci peut provoquer une surcharge du convertisseurcatalytique.
o Veillez à ne pas arrêter votre véhicule au-dessus de matériaux combustibles comme des herbes sèches, des papiers, des feuillesmortes ou des chiffons. Si ces matériaux entraient en contact avec le convertisseur catalytique, ilspourraient prendre feu. H020C01S-GUT Système EGR ; Pour Moteur Diesel Ce système aide à contrôler les ox-
ides de nitrogène qui recirculent une partie des gaz d'échappement dans le moteur, réduisant ainsi latempérature de combustion du cylindre.
o Ne touchez pas le pot catalytique
ou toute autre partie du système d'échappement pendant que lemoteur tourne, car ils sont très chauds et vous pourriez vous brûler.
o Rappelez-vous que votre
concessionnaire Hyundai est lapersonne la plus compétente pour vous aider.

8. BON A SAVOIRInformations produit
NUMERO D'IDENTIFICATION DU VEHICULE .............................. 8-2
NUMERO DU MOTEUR ................................................................. 8-2
PRESSIONS DE GONFLAGE RECOMMANDEES ....................... 8-3
PNEUS NEIGE ................................................................................ 8-4PNEUS A CHAINE .......................................................................... 8-4
PERMUTATION DES PNEUS ........................................................ 8-5
EQUILIBRAGE DES ROUES ......................................................... 8-5
ADHERENCE DES PNEUS ........................................................... 8-5
QUAND REMPLACER LES PNEUS .............................................. 8-6
ROUE DE SECOURS ET OUTILLAGE ......................................... 8-6
8

8- 2 INFORMATIONS PRODUIT

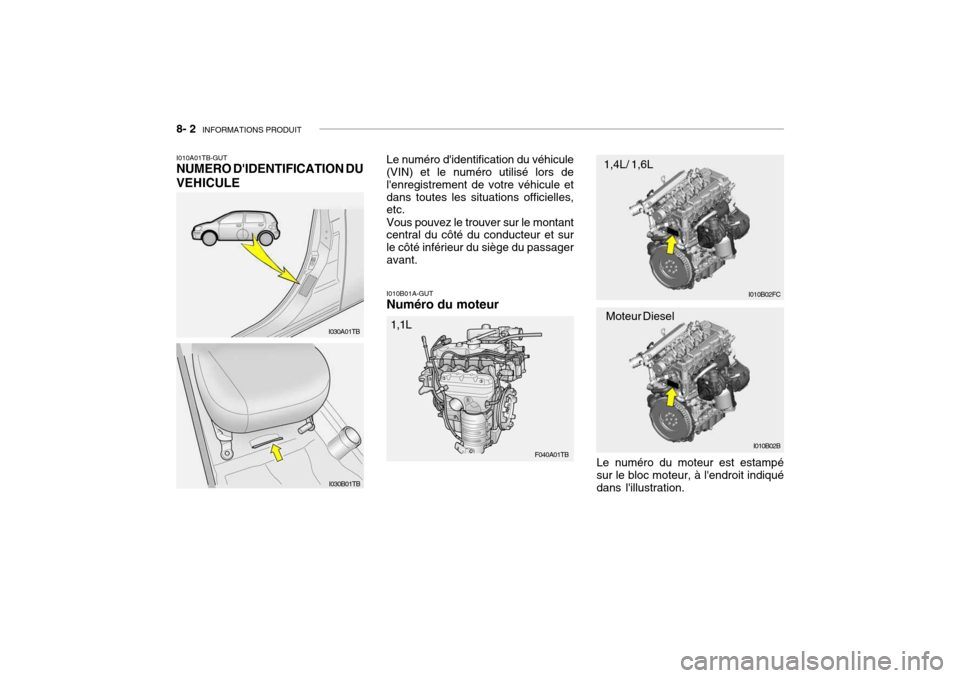

I010B01A-GUT Numéro du moteur
I010A01TB-GUTNUMERO D'IDENTIFICATION DU VEHICULE
Le numéro d'identification du véhicule (VIN) et le numéro utilisé lors de l'enregistrement de votre véhicule etdans toutes les situations officielles, etc. Vous pouvez le trouver sur le montant central du côté du conducteur et sur le côté inférieur du siège du passageravant.
I030A01TB
F040A01TB I010B02FC
I010B02B
1,1L 1,4L/ 1,6L
Moteur Diesel
I030B01TB Le numéro du moteur est estampé sur le bloc moteur, à l'endroit indiqué dans l'illustration.

INFORMATIONS PRODUIT 8- 3
HTB263
SI010C1-FU PNEUMATIQUES Les pneus montés sur votre Hyundai sont choisis pour procurer les meilleures performances en conduite normale.
I030A03TB-GUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située dans la
boîte à gants vous donne la pression recommandée pour votre voiture. Ces pressions sont choisies afin d'offrir le confort, l'usure des pneumatiques et la stabilité les plus satisfaisantesdans des conditions normales. Les pressions pneumatiques doivent être vérifiées au moins chaque mois. Lespressions de gonflage correctes de pneumatique doivent être maintenues pour ces raisons.
o Des pressions inférieures à celles
recommandées provoquent une usure irrégulière de la chape et un mauvais comportement.
o Des pressions supérieures à celles
recommandées augmentent le ris-que d'endommagement par les impacts et provoquent une usure irrégulière de la chape.
5,0Jx14 5,5Jx145,5Jx155,0Jx145,5Jx145,5Jx15
4,0Tx14 165/65R14175/65R14185/55R15
175/ 65R14 185/ 55R15
T105/70D14 avant
210(30) 220(32) 420(60) arrière
230(33) 230(33) 420(60) avant
230(33) 230(33) 420(60)
arrière
210(30) 220(32) 420(60)
Dimension des
pneumatiques
Dimen-
sion de
la jante Pression de gonflage des
pneumatiques , kPa (PSI)
Jusqu'à 2
personnes Jusqu'à la
charge max.MO-
TEUR
ESS-
ENCE
DIE-SEL
