2007 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

184
SPIE
E MESSAGGI
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
LECTURA CORRECTA
DEL NEUMÁTICO fig. 5
Ejemplo: 175/70 R 14 91T
175= Anchura nominal (S, distancia en
mm entre los costados).
70= Relación altura/anchura (H/S) en
porcentaje.
R= Neumático radial.
14= Diámetro de la llanta en pulgadas
(Ø).
91= Indicador de carga (capacidad).
T= Indicador de velocidad máxima.
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o de aleación.
Neumáticos Tubeless de carcasa radial. En
el Manual de conducción están indicados
todos los neumáticos homologados.
ADVERTENCIA En caso de eventuales
discordancias entre el “Manual de uso y
mantenimiento” y el “Manual de conduc-
ción”, se debe considerar solamente lo
que se indica en este último.
Para la seguridad de marcha, es indispen-
sable que el vehículo esté equipado con
neumáticos de la misma marca y del mis-
mo tipo en todas las ruedas.
ADVERTENCIA Nunca utilizar una cá-
mara de aire en los neumáticos Tubeless.RUEDA DE REPUESTO
Llanta de acero estampado. Neumático
Tubeless.
ALINEACIÓN DE LAS RUEDAS
Convergencia de las ruedas delanteras
medida entre las llantas: –1 ±1 mm.
Los valores se refieren al vehículo en mar-
cha.
fig. 5F0T0014m

185
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
IN EMERGENZA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
Indicador de carga (capacidad)
60= 250 kg 84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg 86 = 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67 = 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94= 670 kg
71 = 345 kg 95= 690 kg
72= 355 kg 96 = 710 kg
73= 365 kg 97= 730 kg
74 = 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76 = 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106 = 950 kg
83= 487 kgIndicador de velocidad máxima
Q= hasta 160 km/h.
R= hasta a 170 km/h.
S
= hasta 180 km/h.
T= hasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= hasta 240 km/h.
W= hasta 270 km/h.
Y= hasta 300 km/h.
Indicador de velocidad máxima
en los neumáticos para la nieve
QM + S= hasta 160 km/h.
TM + S= hasta 190 km/h.
HM + S= hasta 210 km/h.LECTURA CORRECTA
DEL NEUMÁTICO fig. 5
Ejemplo: 5
1/2J x 14 H2 ET 44
5
1/2= anchura de la llanta en pulgadas
(1).
J= perfil del balcón (realce lateral
donde apoya el talón del neu-
mático) (2).
14= diámetro de ensamble en pulga-
das (corresponde al del neumá-
tico que debe ser montado)
(3= Ø).
H2 = forma y número de los “hump”
(relieve circunferencial que man-
tiene en su alojamiento el talón
del neumático Tubeless de la
llanta).
ET 44= inclinación rueda (distancia en-
tre la superficie de apoyo disco/
llanta y la línea media de la llan-
ta de la rueda).

1.4
1.3 Multijet
186
SPIE
E MESSAGGI
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

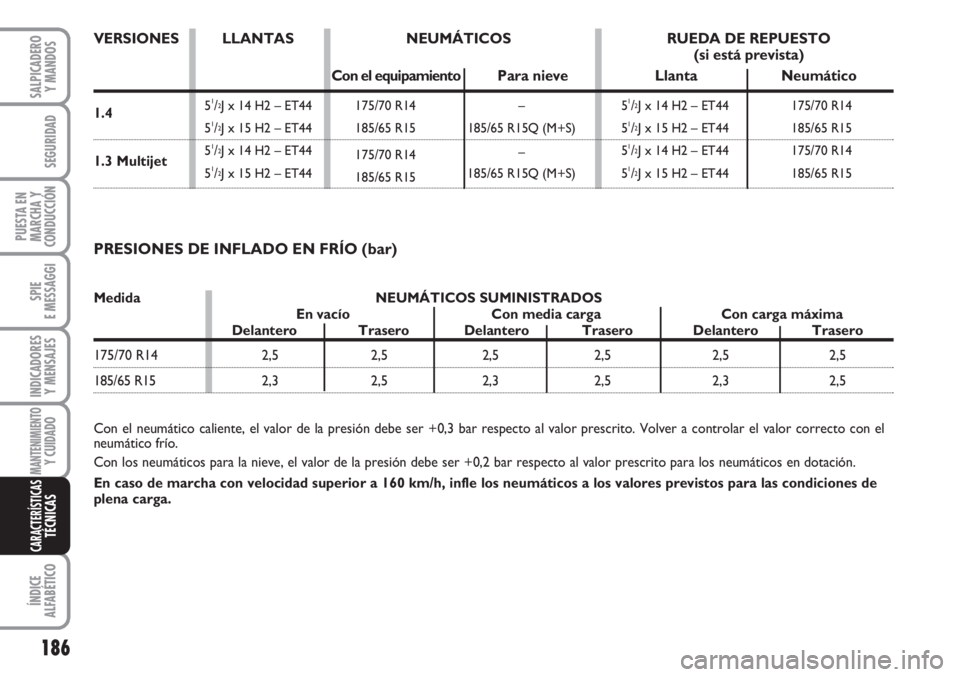

PRESIONES DE INFLADO EN FRÍO (bar)
Con el neumático caliente, el valor de la presión debe ser +0,3 bar respecto al valor prescrito. Volver a controlar el valor correcto con el
neumático frío.
Con los neumáticos para la nieve, el valor de la presión debe ser +0,2 bar respecto al valor prescrito para los neumáticos en dotación.
En caso de marcha con velocidad superior a 160 km/h, infle los neumáticos a los valores previstos para las condiciones de
plena carga.
175/70 R14 2,5 2,5 2,5 2,5 2,5 2,5
185/65 R15 2,3 2,5 2,3 2,5 2,3 2,5 Medida NEUMÁTICOS SUMINISTRADOS
En vacío Con media carga Con carga máxima
Delantero Trasero Delantero Trasero Delantero Trasero
VERSIONES LLANTAS NEUMÁTICOS RUEDA DE REPUESTO
(si está prevista)
Con el equipamientoPara nieve Llanta Neumático
51/2J x 14 H2 – ET44 175/70 R14 – 51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44 185/65 R15 185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44
175/70 R14–51/2J x 14 H2 – ET44 175/70 R14
5
1/2J x 15 H2 – ET44
185/65 R15185/65 R15Q (M+S) 51/2J x 15 H2 – ET44 185/65 R15

187
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
IN EMERGENZA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

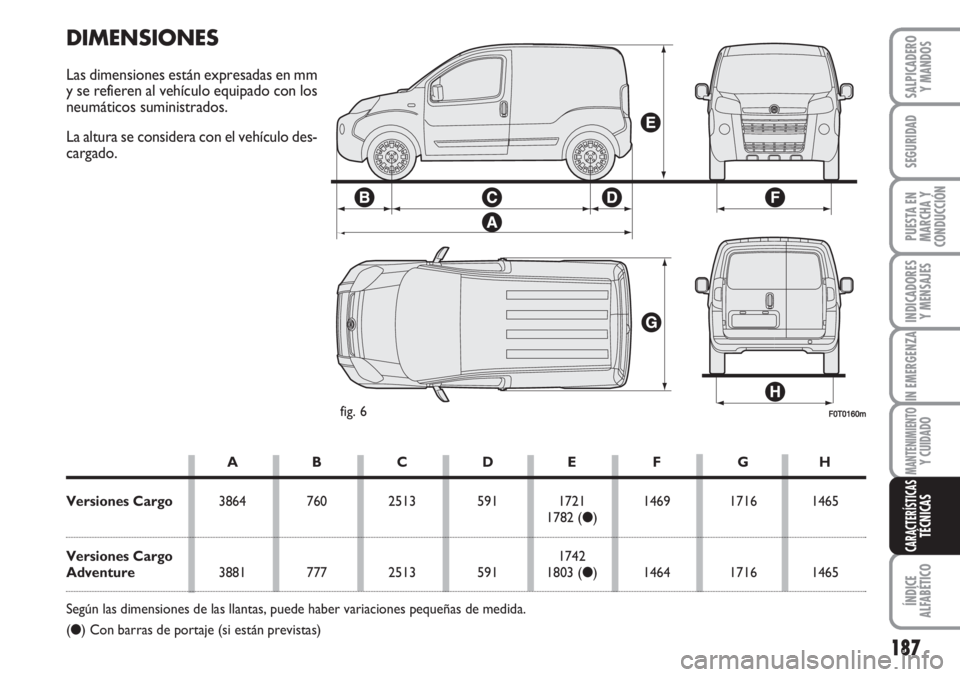

F0T0160mfig. 6
DIMENSIONES
Las dimensiones están expresadas en mm
y se refieren al vehículo equipado con los
neumáticos suministrados.
La altura se considera con el vehículo des-
cargado.
AB CDE F GH
Versiones Cargo3864 760 2513 591 1721 1469 1716 1465
1782 (●)
Versiones Cargo1742
Adventure3881 777 2513 591 1803 (●) 1464 1716 1465
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
(●) Con barras de portaje (si están previstas)

188
SPIE
E MESSAGGI
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

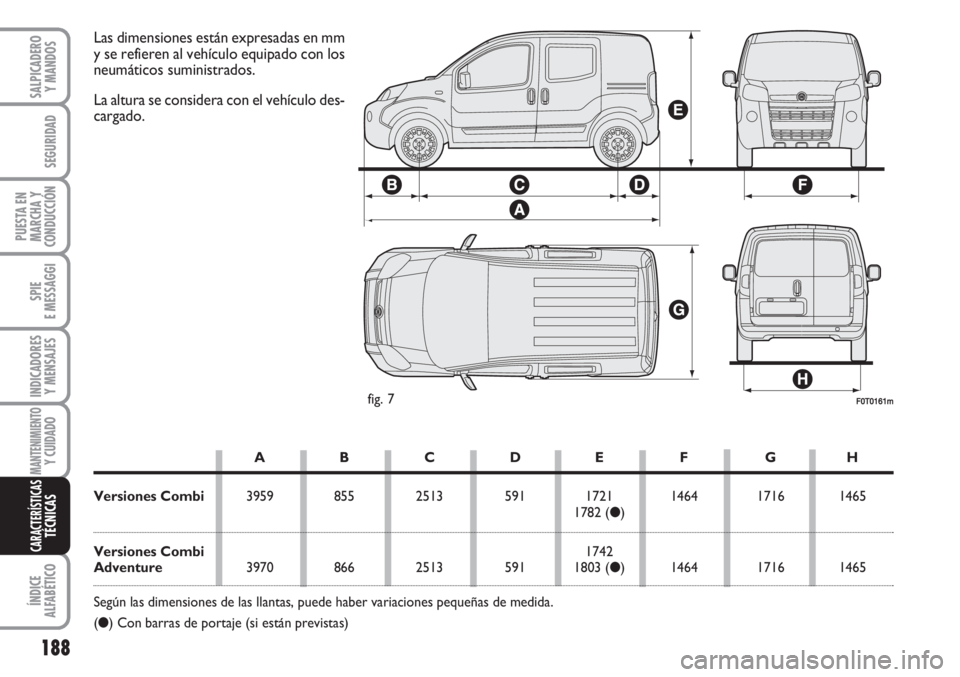

F0T0161mfig. 7
Las dimensiones están expresadas en mm
y se refieren al vehículo equipado con los
neumáticos suministrados.
La altura se considera con el vehículo des-
cargado.
AB CDE F GH
Versiones Combi3959 855 2513 591 1721 1464 1716 1465
1782 (●)
Versiones Combi1742
Adventure3970 866 2513 591 1803 (●) 1464 1716 1465
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
(●) Con barras de portaje (si están previstas)

1.4 1.3 Multijet
157 157
189
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
IN EMERGENZA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

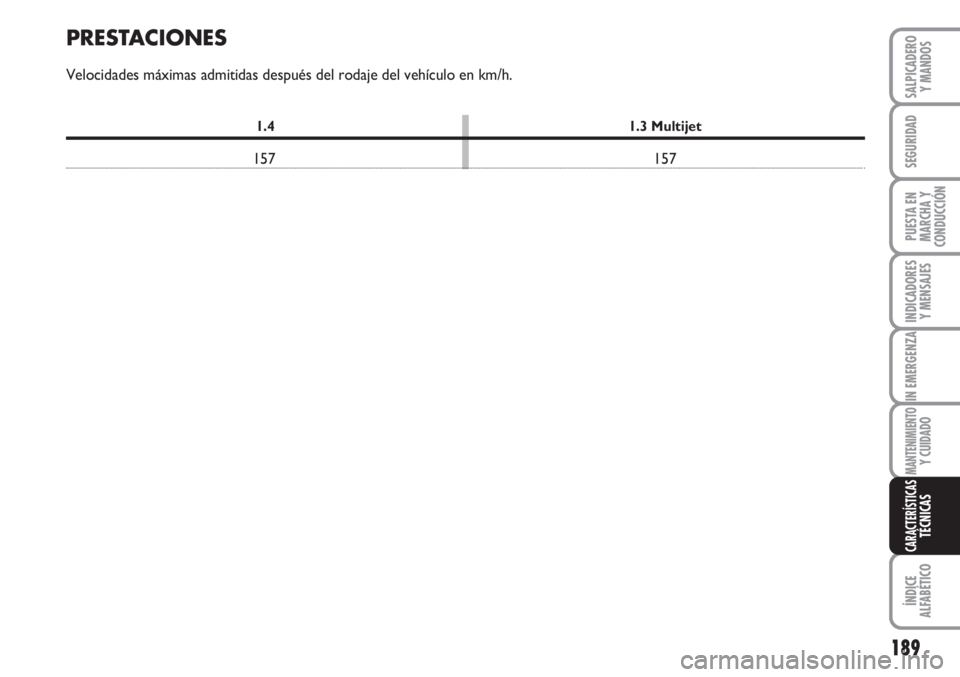

PRESTACIONES
Velocidades máximas admitidas después del rodaje del vehículo en km/h.

190
SPIE
E MESSAGGI
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS

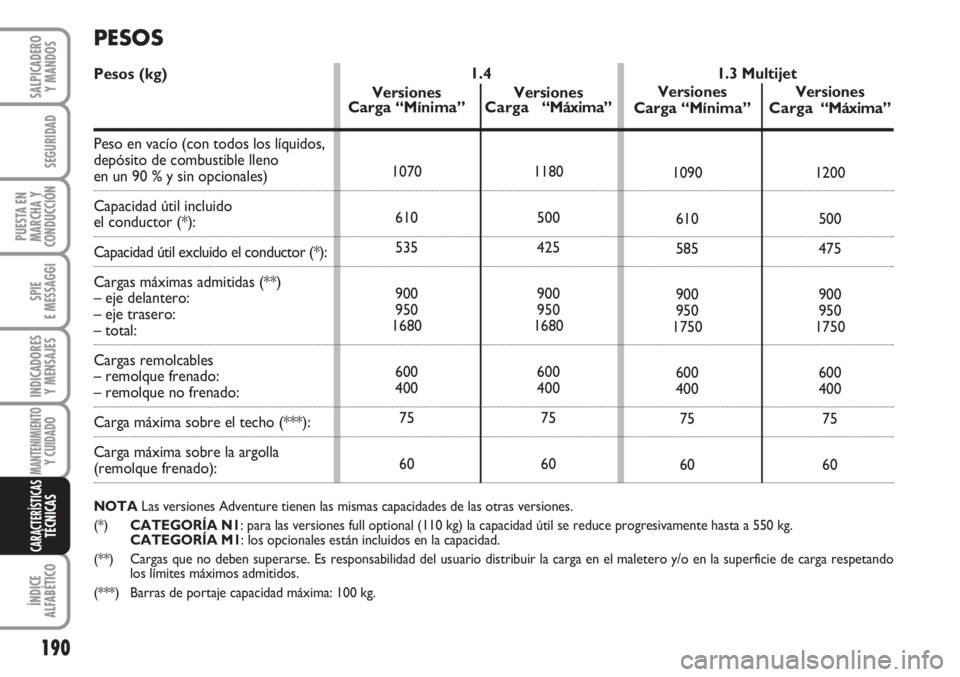

PESOS
Pesos (kg)
Peso en vacío (con todos los líquidos,
depósito de combustible lleno
en un 90 % y sin opcionales)
Capacidad útil incluido
el conductor (*):
Capacidad útil excluido el conductor (*):
Cargas máximas admitidas (**)
– eje delantero:
– eje trasero:
– total:
Cargas remolcables
– remolque frenado:
– remolque no frenado:
Carga máxima sobre el techo (***):
Carga máxima sobre la argolla
(remolque frenado):
NOTALas versiones Adventure tienen las mismas capacidades de las otras versiones.
(*)CATEGORÍA N1: para las versiones full optional (110 kg) la capacidad útil se reduce progresivamente hasta a 550 kg.
CATEGORÍA M1: los opcionales están incluidos en la capacidad.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando
los límites máximos admitidos.
(***) Barras de portaje capacidad máxima: 100 kg.
1.4
Versiones Versiones
Carga “Mínima”Carga “Máxima”
1070 1180
610 500
535 425
900 900
950 950
1680 1680
600 600
400 400
75 75
60 601.3 Multijet
Versiones Versiones
Carga “Mínima”Carga “Máxima”
1090 1200
610 500
585 475
900 900
950 950
1750 1750
600 600
400 400
75 75
60 60

191
INDICADORES
Y MENSAJES
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
IN EMERGENZA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
REPOSTADOS
1.3 Multijet1.4
Depósito del combustible:
incluida una reserva de:
Sistema de refrigeración del motor– con climatizador:
Cárter del motor:
Cárter del motor y filtro:
Caja de cambio/diferencial:
Dirección asistida hidráulica
Circuito de frenos hidráulicos con
dispositivo antibloqueo ABS:
Recipiente para líquido
lavaparabrisas/lavaluneta
(▲) Para condiciones climáticas particularmente severas, se aconseja una mezcla de 60% de PARAFLU UPy 40% de agua desmineralizada.
litros
45
6
÷7
7,35
2,7
3,0
1,9 (
■)
0,38
–
3,0kg
–
–
–
2,4
2,6
1,70 (■)
0,35
0,5
–litros
45
6
÷7
7,6
3,0 (z)
3,2 (z)
1,98
0,38
–
3,0kg
–
–
–
2,6 (z)
2,8 (z)
1,8
0,35
0,5
–Combustibles prescritos
Productos originales
Gasolina verde sin plomo
no inferior a 95 R.O.N
(Norma EN228)
(z) Gasóleo para autotracción
(Norma EN590)
Mezcla de agua desmineralizada y
líquido PARAFLU UPal 50% (▲)
SELENIA MULTIPOWER
(●) SELENIA WR P.E.
TUTELA CAR TECHNYX
(
■) TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA TOP 4
Mezcla de agua y líquido
TUTELA
PROFESSIONAL SC 35
