2007 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

8
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

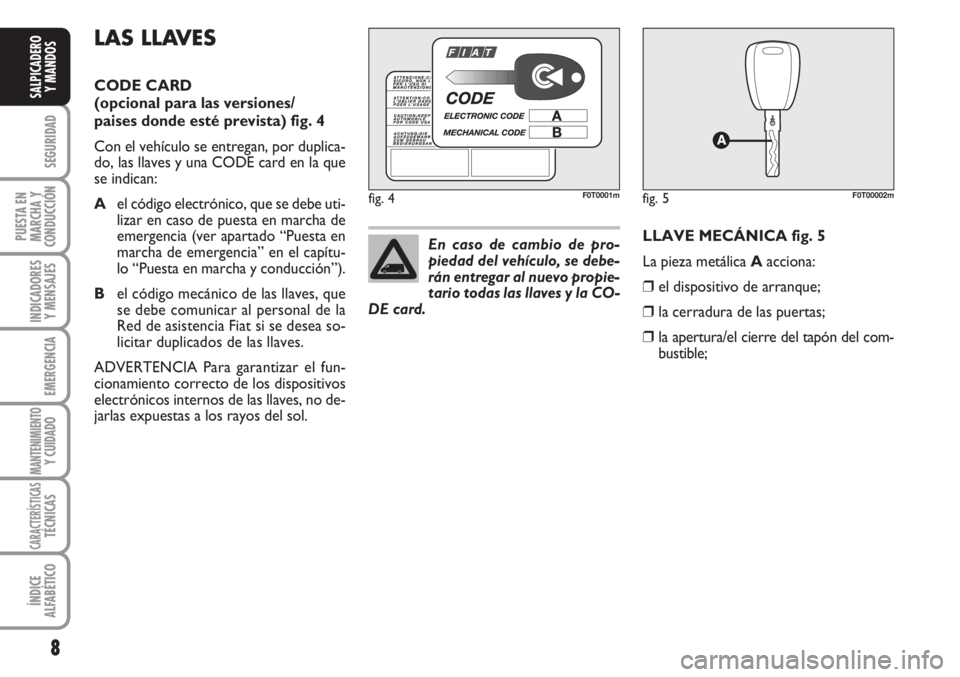

LAS LLAVES
CODE CARD
(opcional para las versiones/
paises donde esté prevista) fig. 4
Con el vehículo se entregan, por duplica-
do, las llaves y una CODE card en la que
se indican:
Ael código electrónico, que se debe uti-
lizar en caso de puesta en marcha de
emergencia (ver apartado “Puesta en
marcha de emergencia” en el capítu-
lo “Puesta en marcha y conducción”).
Bel código mecánico de las llaves, que
se debe comunicar al personal de la
Red de asistencia Fiat si se desea so-
licitar duplicados de las llaves.
ADVERTENCIA Para garantizar el fun-
cionamiento correcto de los dispositivos
electrónicos internos de las llaves, no de-
jarlas expuestas a los rayos del sol.
fig. 5F0T00002m
LLAVE MECÁNICA fig. 5
La pieza metálica Aacciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del com-
bustible;
fig. 4F0T0001m
En caso de cambio de pro-
piedad del vehículo, se debe-
rán entregar al nuevo propie-
tario todas las llaves y la CO-
DE card.

9
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Versiones Combi
El pulsador Ëacciona el desbloqueo de las
puertas delanteras y de las puertas late-
rales corredizas;
El pulsador Áacciona el bloqueo de todas
las puertas;
El pulsador
∞acciona el desbloqueo de
las puertas de batiente traseras.
Versiones Cargo
El pulsador Ëacciona el desbloqueo de las
puertas delanteras;
El pulsador Áacciona el bloqueo de todas
las puertas;
El pulsador
∞acciona el desbloqueo de
las puertas de batiente traseras y laterales
corredizas (si están previstas).
Desbloqueando las puertas, se encienden
las luces de la lámpara de techo interior

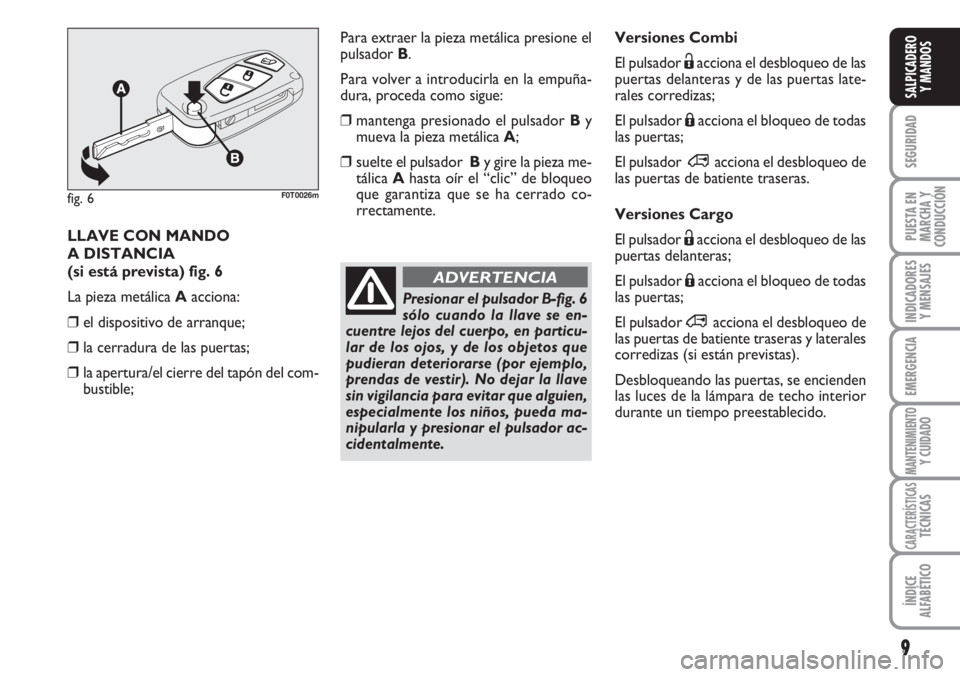

durante un tiempo preestablecido. LLAVE CON MANDO
A DISTANCIA
(si está prevista) fig. 6
La pieza metálica Aacciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas;
❒la apertura/el cierre del tapón del com-
bustible;
fig. 6F0T0026m
Presionar el pulsador B-fig. 6
sólo cuando la llave se en-
cuentre lejos del cuerpo, en particu-
lar de los ojos, y de los objetos que
pudieran deteriorarse (por ejemplo,
prendas de vestir). No dejar la llave
sin vigilancia para evitar que alguien,
especialmente los niños, pueda ma-
nipularla y presionar el pulsador ac-
cidentalmente.
ADVERTENCIA
Para extraer la pieza metálica presione el
pulsador B.
Para volver a introducirla en la empuña-
dura, proceda como sigue:
❒mantenga presionado el pulsador By
mueva la pieza metálica A;
❒suelte el pulsador By gire la pieza me-
tálica Ahasta oír el “clic” de bloqueo
que garantiza que se ha cerrado co-
rrectamente.

10
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

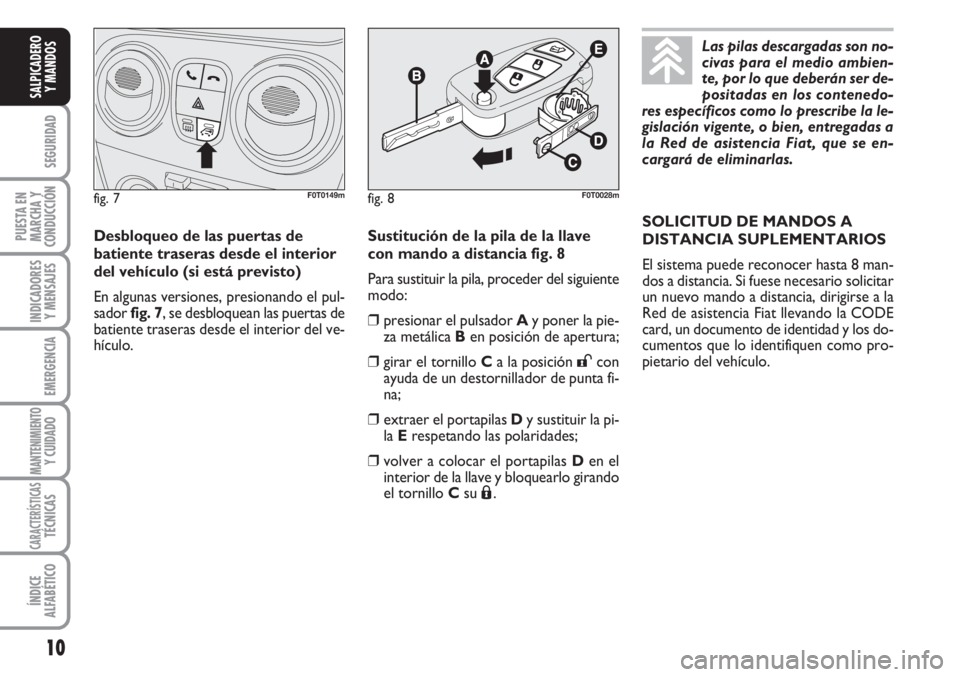

Sustitución de la pila de la llave
con mando a distancia fig. 8
Para sustituir la pila, proceder del siguiente
modo:
❒presionar el pulsador Ay poner la pie-
za metálica Ben posición de apertura;
❒girar el tornillo Ca la posición
:con
ayuda de un destornillador de punta fi-
na;
❒extraer el portapilas Dy sustituir la pi-
la Erespetando las polaridades;
❒volver a colocar el portapilas Den el
interior de la llave y bloquearlo girando
el tornillo Csu
Á.
fig. 8F0T0028m
Las pilas descargadas son no-
civas para el medio ambien-
te, por lo que deberán ser de-
positadas en los contenedo-
res específicos como lo prescribe la le-
gislación vigente, o bien, entregadas a
la Red de asistencia Fiat, que se en-
cargará de eliminarlas.
SOLICITUD DE MANDOS A
DISTANCIA SUPLEMENTARIOS
El sistema puede reconocer hasta 8 man-
dos a distancia. Si fuese necesario solicitar
un nuevo mando a distancia, dirigirse a la
Red de asistencia Fiat llevando la CODE
card, un documento de identidad y los do-
cumentos que lo identifiquen como pro-
pietario del vehículo.
fig. 7F0T0149m
Desbloqueo de las puertas de
batiente traseras desde el interior
del vehículo (si está previsto)
En algunas versiones, presionando el pul-
sador fig. 7, se desbloquean las puertas de
batiente traseras desde el interior del ve-
hículo.

11
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

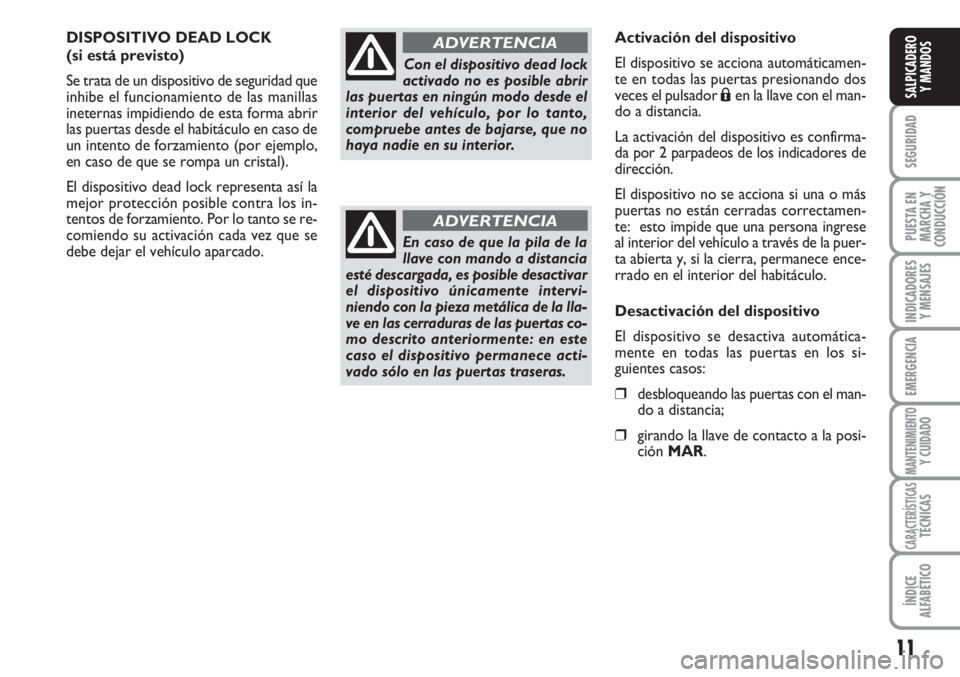

DISPOSITIVO DEAD LOCK
(si está previsto)
Se trata de un dispositivo de seguridad que
inhibe el funcionamiento de las manillas
ineternas impidiendo de esta forma abrir
las puertas desde el habitáculo en caso de
un intento de forzamiento (por ejemplo,
en caso de que se rompa un cristal).
El dispositivo dead lock representa así la
mejor protección posible contra los in-
tentos de forzamiento. Por lo tanto se re-
comiendo su activación cada vez que se
debe dejar el vehículo aparcado.
Con el dispositivo dead lock
activado no es posible abrir
las puertas en ningún modo desde el
interior del vehículo, por lo tanto,
compruebe antes de bajarse, que no
haya nadie en su interior.
ADVERTENCIA
En caso de que la pila de la
llave con mando a distancia
esté descargada, es posible desactivar
el dispositivo únicamente intervi-
niendo con la pieza metálica de la lla-
ve en las cerraduras de las puertas co-
mo descrito anteriormente: en este
caso el dispositivo permanece acti-
vado sólo en las puertas traseras.
ADVERTENCIA
Activación del dispositivo
El dispositivo se acciona automáticamen-
te en todas las puertas presionando dos
veces el pulsador
Áen la llave con el man-
do a distancia.
La activación del dispositivo es confirma-
da por 2 parpadeos de los indicadores de
dirección.
El dispositivo no se acciona si una o más
puertas no están cerradas correctamen-
te: esto impide que una persona ingrese
al interior del vehículo a través de la puer-
ta abierta y, si la cierra, permanece ence-
rrado en el interior del habitáculo.
Desactivación del dispositivo
El dispositivo se desactiva automática-
mente en todas las puertas en los si-
guientes casos:
❒desbloqueando las puertas con el man-
do a distancia;
❒girando la llave de contacto a la posi-
ción MAR.

12
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

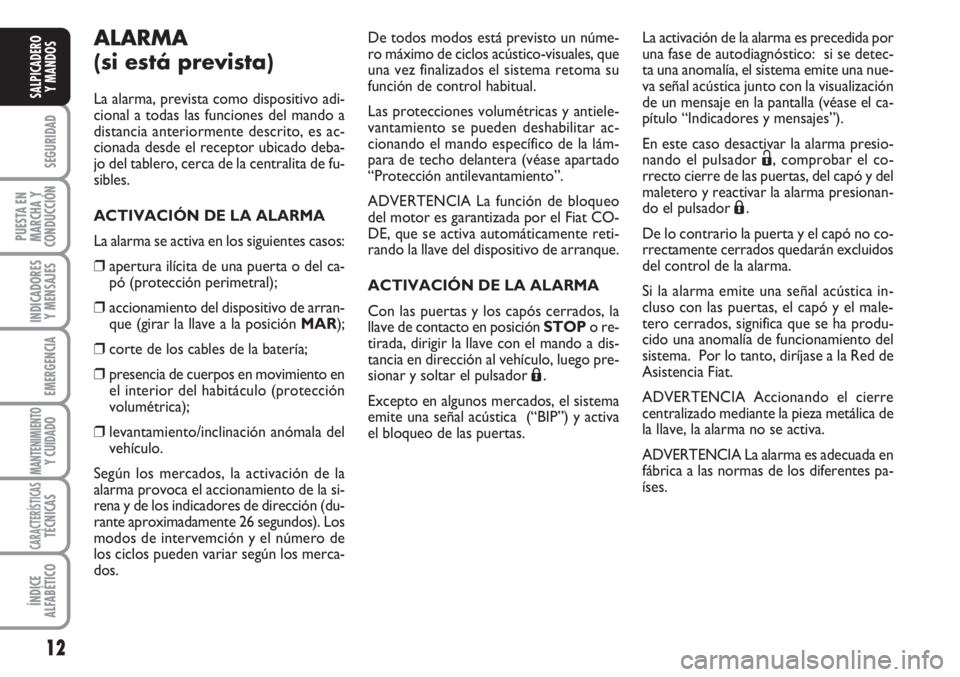

ALARMA
(si está prevista)
La alarma, prevista como dispositivo adi-
cional a todas las funciones del mando a
distancia anteriormente descrito, es ac-
cionada desde el receptor ubicado deba-
jo del tablero, cerca de la centralita de fu-
sibles.
ACTIVACIÓN DE LA ALARMA
La alarma se activa en los siguientes casos:
❒apertura ilícita de una puerta o del ca-
pó (protección perimetral);
❒accionamiento del dispositivo de arran-
que (girar la llave a la posición MAR);
❒corte de los cables de la batería;
❒presencia de cuerpos en movimiento en
el interior del habitáculo (protección
volumétrica);
❒levantamiento/inclinación anómala del
vehículo.
Según los mercados, la activación de la
alarma provoca el accionamiento de la si-
rena y de los indicadores de dirección (du-
rante aproximadamente 26 segundos). Los
modos de intervemción y el número de
los ciclos pueden variar según los merca-
dos. De todos modos está previsto un núme-
ro máximo de ciclos acústico-visuales, que
una vez finalizados el sistema retoma su
función de control habitual.
Las protecciones volumétricas y antiele-
vantamiento se pueden deshabilitar ac-
cionando el mando específico de la lám-
para de techo delantera (véase apartado
“Protección antilevantamiento”.
ADVERTENCIA La función de bloqueo
del motor es garantizada por el Fiat CO-
DE, que se activa automáticamente reti-
rando la llave del dispositivo de arranque.
ACTIVACIÓN DE LA ALARMA
Con las puertas y los capós cerrados, la
llave de contacto en posición STOPo re-
tirada, dirigir la llave con el mando a dis-
tancia en dirección al vehículo, luego pre-
sionar y soltar el pulsador
Á.
Excepto en algunos mercados, el sistema
emite una señal acústica (“BIP”) y activa
el bloqueo de las puertas.La activación de la alarma es precedida por
una fase de autodiagnóstico: si se detec-
ta una anomalía, el sistema emite una nue-
va señal acústica junto con la visualización
de un mensaje en la pantalla (véase el ca-
pítulo “Indicadores y mensajes”).
En este caso desactivar la alarma presio-
nando el pulsador Ë, comprobar el co-
rrecto cierre de las puertas, del capó y del
maletero y reactivar la alarma presionan-
do el pulsador
Á.
De lo contrario la puerta y el capó no co-
rrectamente cerrados quedarán excluidos
del control de la alarma.
Si la alarma emite una señal acústica in-
cluso con las puertas, el capó y el male-
tero cerrados, significa que se ha produ-
cido una anomalía de funcionamiento del
sistema. Por lo tanto, diríjase a la Red de
Asistencia Fiat.
ADVERTENCIA Accionando el cierre
centralizado mediante la pieza metálica de
la llave, la alarma no se activa.
ADVERTENCIA La alarma es adecuada en
fábrica a las normas de los diferentes pa-
íses.

13
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ACTIVACIÓN
DE LA ALARMA
Presione el pulsador Ëde la llave con el
mando a distancia.
Se realizan las siguientes acciones (excep-
to en algunos mercados):
❒dos breves encendidos de los indica-
dores de dirección;
❒dos breves señales acústicas (“BIP”);
❒desbloqueo de las puertas.
ADVERTENCIA Accionando la apertura
centralizada con la pieza metálica de la lla-
ve la alarma no se desactiva.PROTECCIÓN
ANTILEVANTAMIENTO
Está formada por un sensor capaz de de-
tectar cualquier variación de inclinación
del vehículo, para señalar cualquier even-
tual levantamiento, incluso parcial (por ej.
para la extracción de una rueda).
El sensor detecta incluso mínimas varia-
ciones del ángulo de alineación del vehí-
culo, ya sea del eje longitudinal o trans-
versal.
Desactivación de la protección
Para desactivar la protección (como por
ej. en caso de remolcado del vehículo con
alarma activada) presione el pulsador
A-fig. 9 ubicado en la lámpara específica;
la protección permanece activa hasta que
se vuelva a accionar la apertura centrali-
zada de las puertas.SEÑALES DE INTENTOS
DE FORZAMIENTO
Todo intento de forzamiento es señala-
do por el encendido del indicador Y(o
del símbolo en la pantalla) en el tablero de
instrumentos (en algunas versiones con-
juntamente con la visualización de un men-
saje en la pantalla (véase capítulo “Indica-
dores y mensajes”).
DESACTIVACIÓN
DE LA ALARMA
Para desactivar completamente la alarma
(por ejemplo en caso de inactividad pro-
longada del vehículo) cerrar el vehículo gi-
rando la pieza metálica de la llave en la ce-
rradura de la puerta.
ADVERTENCIA Si se descargan las pilas
de la llave del mando a distancia, o en ca-
so de avería del sistema, para desactivar la
alarma, introducir la llave en el dispositi-
vo de arranque y girarla a la posición
MAR.
fig. 9F0T0159m

14
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
fig. 10F0T0039m
Nunca extraer la llave cuan-
do el vehículo esté en movi-
miento. El volante se bloquearía au-
tomáticamente en el primer viraje.
Esto es válido siempre, aún en caso
de que el vehículo sea remolcado. Es-
tá terminantemente prohibido reali-
zar cualquier intervención después de
la venta del coche, tal como mani-
pular el volante o la columna de di-
rección (por ejemplo, en caso de que
se monte un sistema de alarma) ya
que podrían causar, además de la dis-
minución de las prestaciones del sis-
tema y la invalidación de la garantía,
graves problemas de seguridad, así
como la inconformidad de homolo-
gación del vehículo.

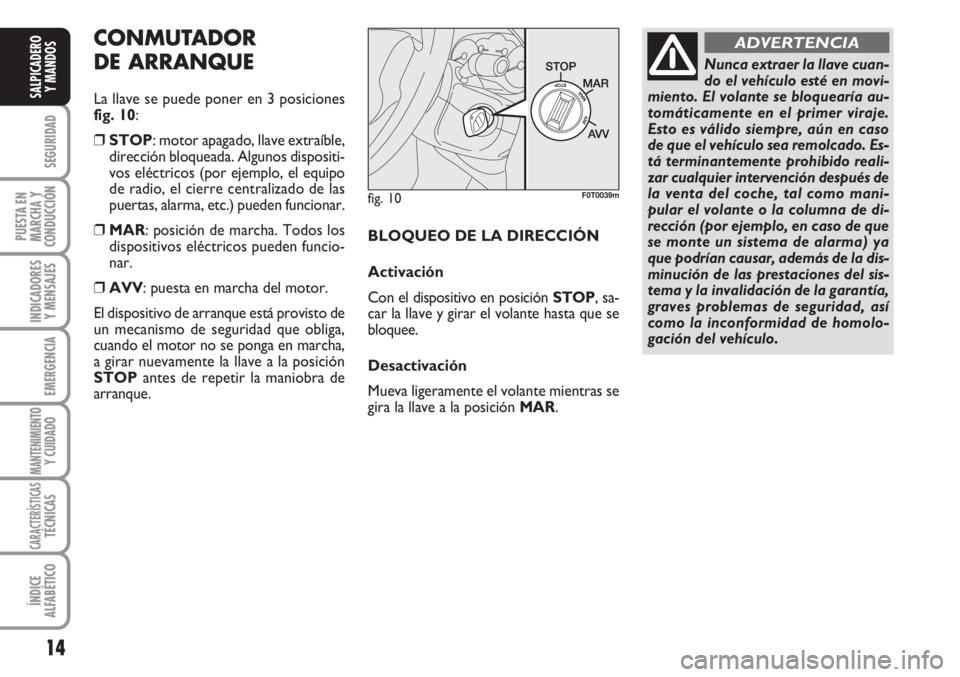

ADVERTENCIACONMUTADOR
DE ARRANQUE
La llave se puede poner en 3 posiciones
fig. 10:
❒STOP: motor apagado, llave extraíble,
dirección bloqueada. Algunos dispositi-
vos eléctricos (por ejemplo, el equipo
de radio, el cierre centralizado de las
puertas, alarma, etc.) pueden funcionar.
❒MAR: posición de marcha. Todos los
dispositivos eléctricos pueden funcio-
nar.
❒AVV: puesta en marcha del motor.
El dispositivo de arranque está provisto de
un mecanismo de seguridad que obliga,
cuando el motor no se ponga en marcha,
a girar nuevamente la llave a la posición
STOPantes de repetir la maniobra de
arranque.BLOQUEO DE LA DIRECCIÓN
Activación
Con el dispositivo en posición STOP, sa-
car la llave y girar el volante hasta que se
bloquee.
Desactivación
Mueva ligeramente el volante mientras se
gira la llave a la posición MAR.

15
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

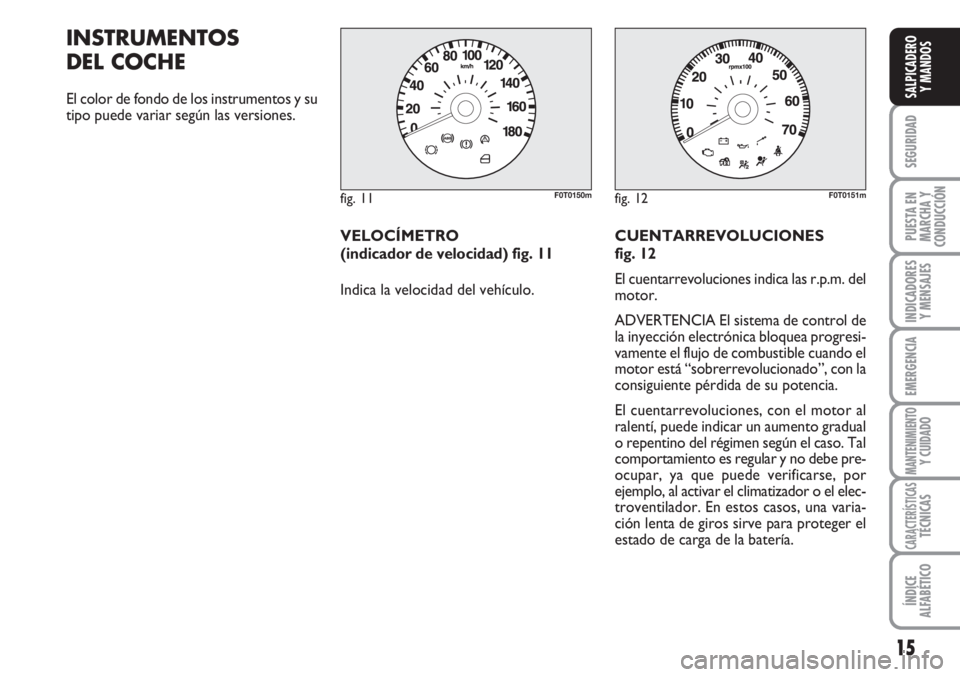

INSTRUMENTOS
DEL COCHE
El color de fondo de los instrumentos y su
tipo puede variar según las versiones.
VELOCÍMETRO
(indicador de velocidad) fig. 11
Indica la velocidad del vehículo.CUENTARREVOLUCIONES
fig. 12
El cuentarrevoluciones indica las r.p.m. del
motor.
ADVERTENCIA El sistema de control de
la inyección electrónica bloquea progresi-
vamente el flujo de combustible cuando el
motor está “sobrerrevolucionado”, con la
consiguiente pérdida de su potencia.
El cuentarrevoluciones, con el motor al
ralentí, puede indicar un aumento gradual
o repentino del régimen según el caso. Tal
comportamiento es regular y no debe pre-
ocupar, ya que puede verificarse, por
ejemplo, al activar el climatizador o el elec-
troventilador. En estos casos, una varia-
ción lenta de giros sirve para proteger el
estado de carga de la batería.
fig. 11F0T0150mfig. 12F0T0151m
