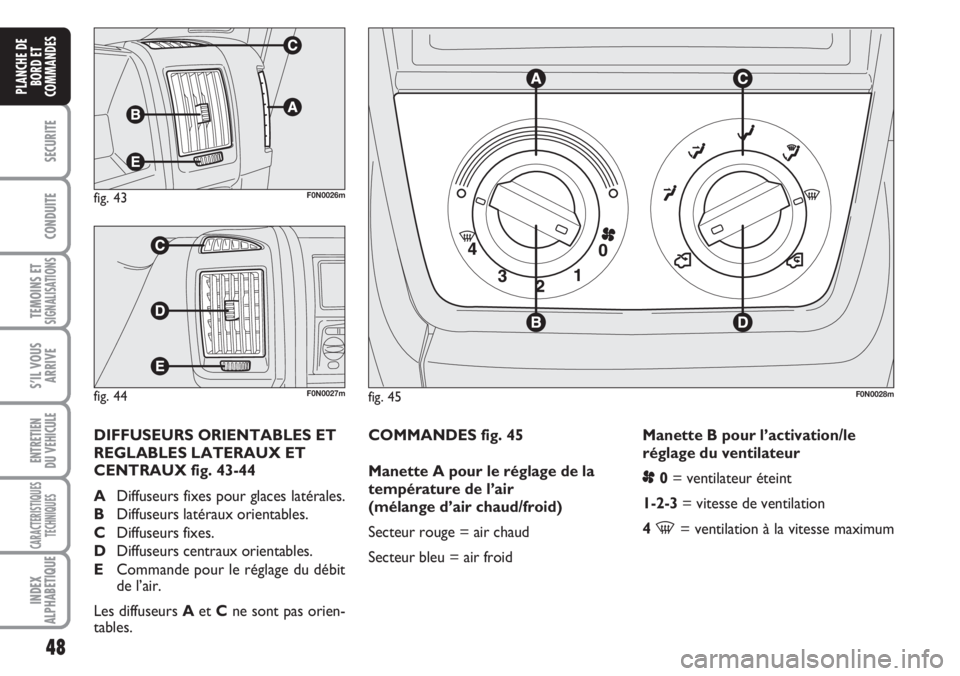

COMMANDES fig. 45
Manette A pour le réglage de la
température de l’air
(mélange d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froidManette B pour l’activation/le
réglage du ventilateur
p0= ventilateur éteint
1-2-3= vitesse de ventilation
4
-= ventilation à la vitesse maximum
fig. 45F0N0028m
fig. 43F0N0026m
fig. 44F0N0027m
DIFFUSEURS ORIENTABLES ET
REGLABLES LATERAUX ET
CENTRAUX fig. 43-44
ADiffuseurs fixes pour glaces latérales.
BDiffuseurs latéraux orientables.
CDiffuseurs fixes.
DDiffuseurs centraux orientables.
ECommande pour le réglage du débit
de l’air.
Les diffuseurs A et C ne sont pas orien-
tables.

49
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

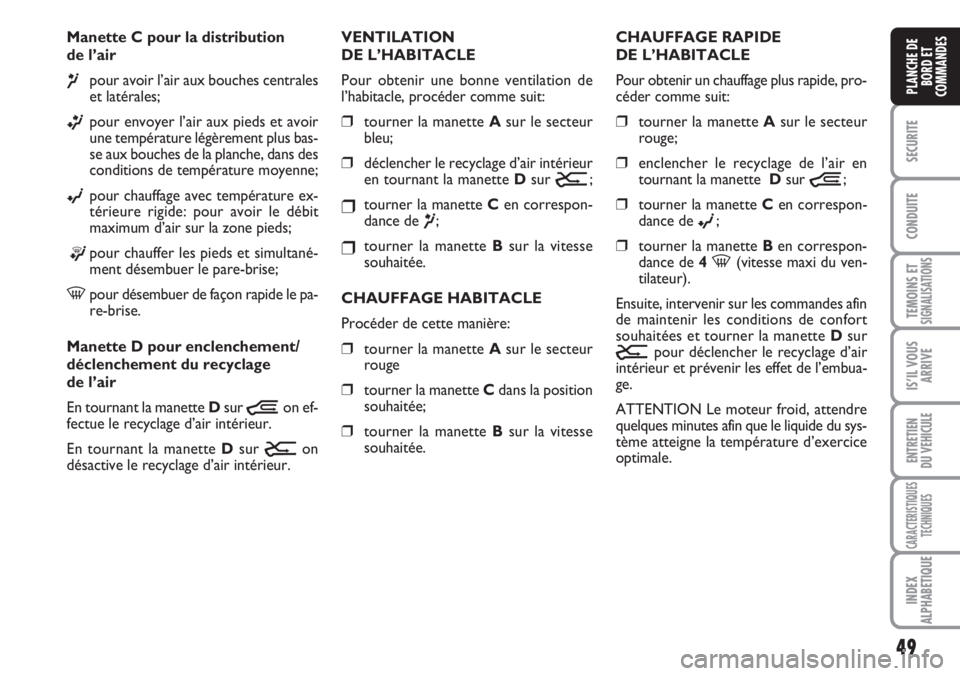

Manette C pour la distribution
de l’air
¶pour avoir l’air aux bouches centrales
et latérales;
ßpour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
©pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;
®pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-pour désembuer de façon rapide le pa-
re-brise.
Manette D pour enclenchement/
déclenchement du recyclage
de l’air
En tournant la manette Dsur
Òon ef-
fectue le recyclage d’air intérieur.
En tournant la manette Dsur
Úon
désactive le recyclage d’air intérieur.CHAUFFAGE RAPIDE
DE L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒tourner la manette Asur le secteur
rouge;
❒enclencher le recyclage de l’air en
tournant la manette Dsur
Ò;
❒tourner la manette Cen correspon-
dance de
©;
❒tourner la manette Ben correspon-
dance de 4-(vitesse maxi du ven-
tilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et tourner la manette Dsur
Úpour déclencher le recyclage d’air
intérieur et prévenir les effet de l’embua-
ge.
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale. VENTILATION
DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:
❒tourner la manette Asur le secteur
bleu;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsur
Ú;
❒tourner la manette Cen correspon-
dance de
¶;
❒tourner la manette Bsur la vitesse
souhaitée.
CHAUFFAGE HABITACLE
Procéder de cette manière:
❒tourner la manette Asur le secteur
rouge
❒tourner la manette Cdans la position
souhaitée;
❒tourner la manette Bsur la vitesse
souhaitée.

50
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

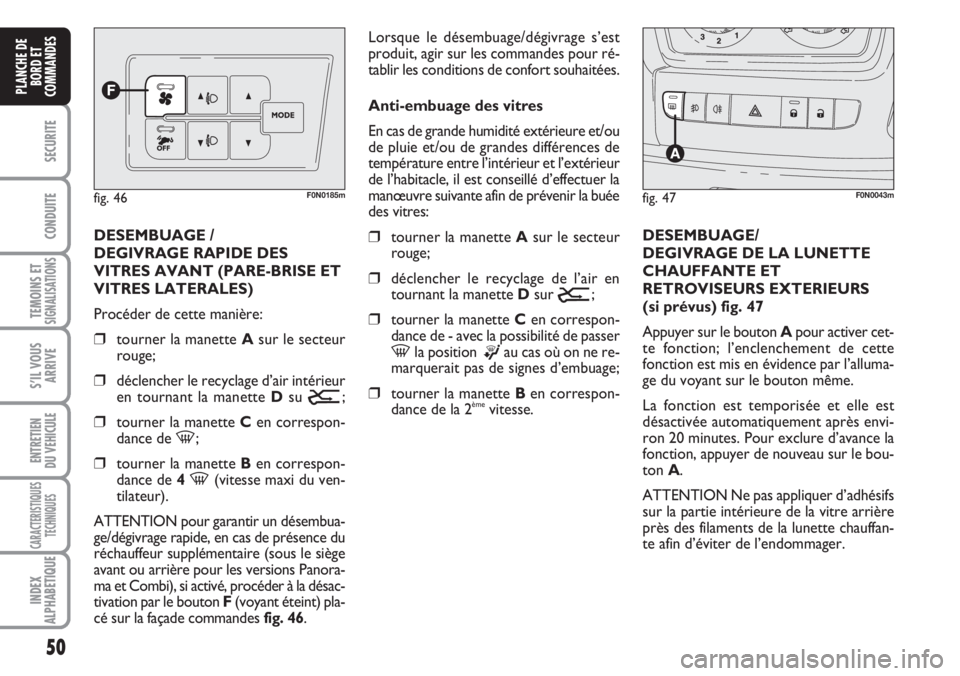

DESEMBUAGE /
DEGIVRAGE RAPIDE DES
VITRES AVANT (PARE-BRISE ET
VITRES LATERALES)
Procéder de cette manière:
❒tourner la manette Asur le secteur
rouge;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsu
Ú;
❒tourner la manette Cen correspon-
dance de -;
❒tourner la manette Ben correspon-
dance de 4-(vitesse maxi du ven-
tilateur).
ATTENTION pour garantir un désembua-
ge/dégivrage rapide, en cas de présence du
réchauffeur supplémentaire (sous le siège
avant ou arrière pour les versions Panora-
ma et Combi), si activé, procéder à la désac-
tivation par le bouton F(voyant éteint) pla-
cé sur la façade commandes fig. 46.Lorsque le désembuage/dégivrage s’est
produit, agir sur les commandes pour ré-
tablir les conditions de confort souhaitées.
Anti-embuage des vitres
En cas de grande humidité extérieure et/ou
de pluie et/ou de grandes différences de
température entre l’intérieur et l’extérieur
de l’habitacle, il est conseillé d’effectuer la
manœuvre suivante afin de prévenir la buée
des vitres:
❒tourner la manette Asur le secteur
rouge;
❒déclencher le recyclage de l’air en
tournant la manette Dsur
Ú;
❒tourner la manette Cen correspon-
dance de - avec la possibilité de passer
-la position ®au cas où on ne re-
marquerait pas de signes d’embuage;
❒tourner la manette Ben correspon-
dance de la 2èmevitesse.DESEMBUAGE/
DEGIVRAGE DE LA LUNETTE
CHAUFFANTE ET
RETROVISEURS EXTERIEURS
(si prévus) fig. 47
Appuyer sur le bouton Apour activer cet-
te fonction; l’enclenchement de cette
fonction est mis en évidence par l’alluma-
ge du voyant sur le bouton même.
La fonction est temporisée et elle est
désactivée automatiquement après envi-
ron 20 minutes. Pour exclure d’avance la
fonction, appuyer de nouveau sur le bou-
ton A.
ATTENTION Ne pas appliquer d’adhésifs
sur la partie intérieure de la vitre arrière
près des filaments de la lunette chauffan-
te afin d’éviter de l’endommager.
fig. 47F0N0043mfig. 46F0N0185m

51
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

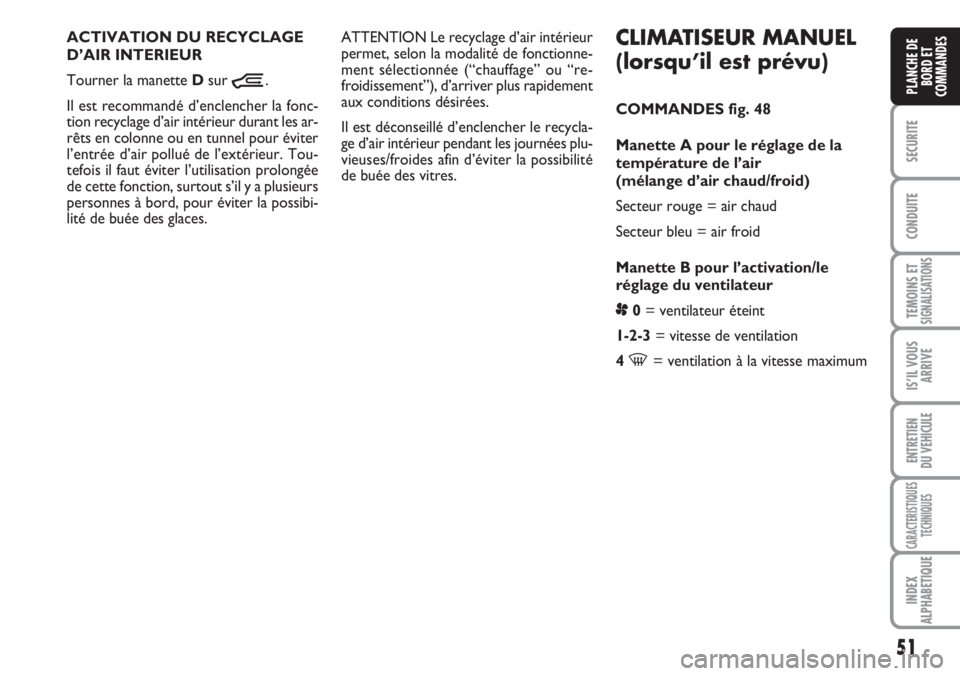

CLIMATISEUR MANUEL
(lorsqu’il est prévu)
COMMANDES fig. 48
Manette A pour le réglage de la
température de l’air
(mélange d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Manette B pour l’activation/le
réglage du ventilateur
p0= ventilateur éteint
1-2-3= vitesse de ventilation
4
-= ventilation à la vitesse maximum ACTIVATION DU RECYCLAGE
D’AIR INTERIEUR
Tourner la manette Dsur
Ò.
Il est recommandé d’enclencher la fonc-
tion recyclage d’air intérieur durant les ar-
rêts en colonne ou en tunnel pour éviter
l’entrée d’air pollué de l’extérieur. Tou-
tefois il faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a plusieurs
personnes à bord, pour éviter la possibi-
lité de buée des glaces.ATTENTION Le recyclage d’air intérieur
permet, selon la modalité de fonctionne-
ment sélectionnée (“chauffage” ou “re-
froidissement”), d’arriver plus rapidement
aux conditions désirées.
Il est déconseillé d’enclencher le recycla-
ge d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la possibilité
de buée des vitres.

52
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Manette C pour la distribution
de l’air
¶pour avoir l’air aux bouches centrales
et latérales;
ßpour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
©pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;Manette D pour l’enclenchement/
déclenchement du recyclage
de l’air
En appuyant sur le bouton (voyant sur le
bouton allumé) le recyclage d’air intérieur
s’active.
En appuyant de nouveau sur le bouton
(voyant sur le bouton éteint) se produit la
désactivation du recyclage d’air intérieur.
Bouton E pour activation/
désactivation climatiseur
En appuyant sur le bouton (voyant sur le
bouton allumé) se produit l’activation du
climatiseur.
En appuyant de nouveau sur le bouton
(voyant sur le bouton éteint) se produit la
désactivation du climatiseur.
VENTILATION
DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:
❒tourner la manette Asur le secteur
bleu;
❒déclencher le recyclage de l’air en
tournant la manette Dsur
Ú;
❒tourner la manette Cen correspon-
dance de
¶;
❒tourner la manette Bsur la vitesse
souhaitée.

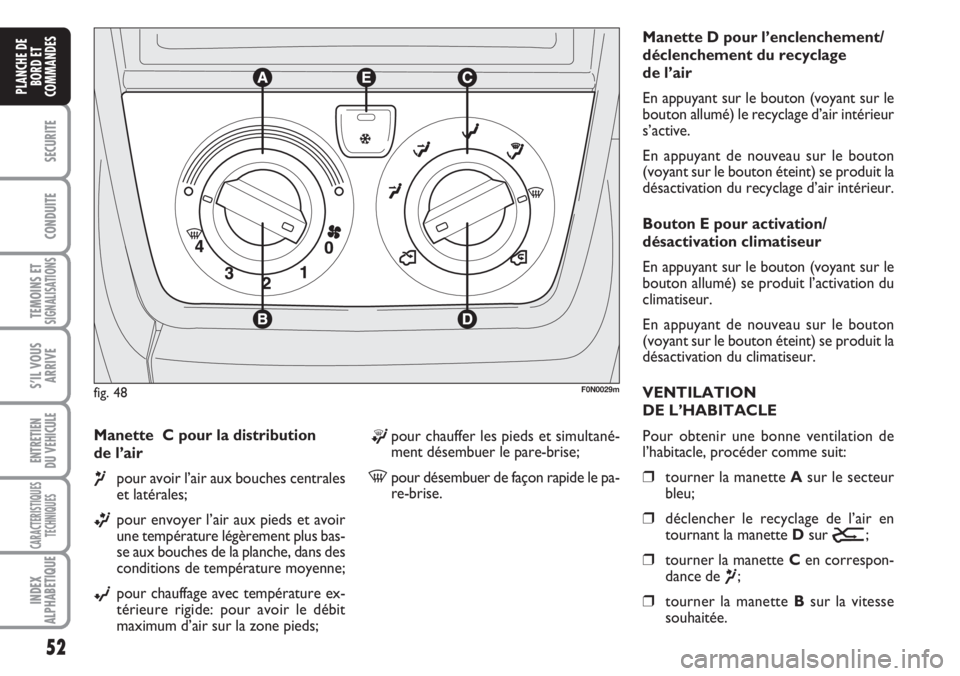

fig. 48F0N0029m
®pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-pour désembuer de façon rapide le pa-
re-brise.

53
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

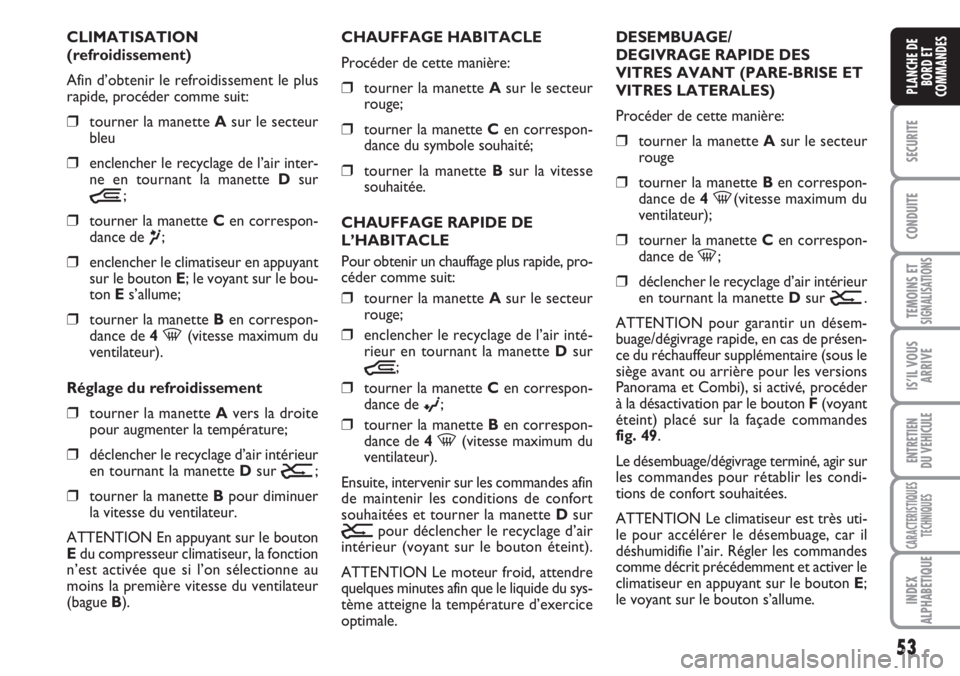

CLIMATISATION
(refroidissement)
Afin d’obtenir le refroidissement le plus
rapide, procéder comme suit:
❒tourner la manette Asur le secteur
bleu
❒enclencher le recyclage de l’air inter-
ne en tournant la manette Dsur
Ò;
❒tourner la manette Cen correspon-
dance de
¶;
❒enclencher le climatiseur en appuyant
sur le bouton E; le voyant sur le bou-
ton E s’allume;
❒tourner la manette Ben correspon-
dance de 4-(vitesse maximum du
ventilateur).
Réglage du refroidissement
❒tourner la manette Avers la droite
pour augmenter la température;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsur
Ú;
❒tourner la manette Bpour diminuer
la vitesse du ventilateur.
ATTENTION En appuyant sur le bouton
Edu compresseur climatiseur, la fonction
n’est activée que si l’on sélectionne au
moins la première vitesse du ventilateur
(bague B).CHAUFFAGE HABITACLE
Procéder de cette manière:
❒tourner la manette Asur le secteur
rouge;
❒tourner la manette Cen correspon-
dance du symbole souhaité;
❒tourner la manette Bsur la vitesse
souhaitée.
CHAUFFAGE RAPIDE DE
L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒tourner la manette Asur le secteur
rouge;
❒enclencher le recyclage de l’air inté-
rieur en tournant la manette Dsur
Ò;
❒tourner la manette Cen correspon-
dance de
©;
❒tourner la manette Ben correspon-
dance de 4-(vitesse maximum du
ventilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et tourner la manette D sur
Úpour déclencher le recyclage d’air
intérieur (voyant sur le bouton éteint).
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale.DESEMBUAGE/
DEGIVRAGE RAPIDE DES
VITRES AVANT (PARE-BRISE ET
VITRES LATERALES)
Procéder de cette manière:
❒tourner la manette Asur le secteur
rouge
❒tourner la manette Ben correspon-
dance de 4-(vitesse maximum du
ventilateur);
❒tourner la manette Cen correspon-
dance de -;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsur
Ú.
ATTENTION pour garantir un désem-
buage/dégivrage rapide, en cas de présen-
ce du réchauffeur supplémentaire (sous le
siège avant ou arrière pour les versions
Panorama et Combi), si activé, procéder
à la désactivation par le bouton F(voyant
éteint) placé sur la façade commandes
fig. 49.
Le désembuage/dégivrage terminé, agir sur
les commandes pour rétablir les condi-
tions de confort souhaitées.
ATTENTION Le climatiseur est très uti-
le pour accélérer le désembuage, car il
déshumidifie l’air. Régler les commandes
comme décrit précédemment et activer le
climatiseur en appuyant sur le bouton E;
le voyant sur le bouton s’allume.

54
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Anti-embuage des vitres
En cas de grande humidité extérieure et/ou
de pluie et/ou de grandes différences de
température entre l’intérieur et l’extérieur
de l’habitacle, il est conseillé d’effectuer la
manœuvre suivante afin de prévenir l’em-
buage des vitres:
❒tourner la manette Asur le secteur
rouge;
❒déclencher le recyclage d’air intérieur
en tournant la manette Dsur
Ú;
❒tourner la manette Cen correspon-
dance de -avec la possibilité de pas-
ser à la position
®au cas où on ne re-
marquerait pas de traces d’embuage;
❒tourner la manette Ben correspon-
dance de la 2èmevitesse.
ATTENTION Le climatiseur est très uti-
le pour prévenir l’embuage des vitres en
cas de grande humidité environnementa-
le car il déshumidifie l’air introduit dans
l’habitacle.

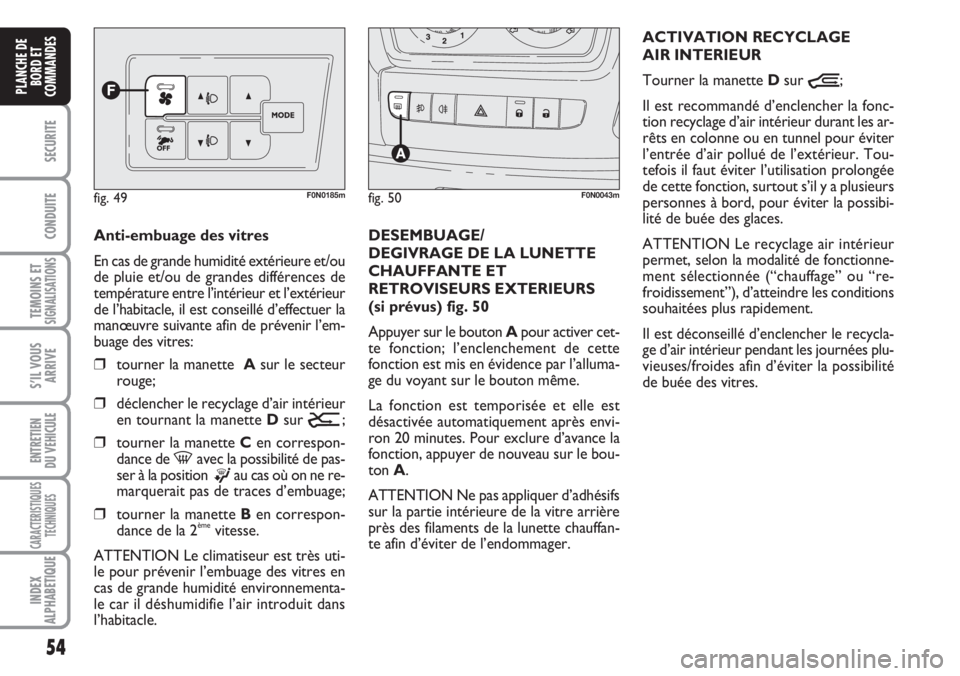

fig. 49F0N0185m
DESEMBUAGE/
DEGIVRAGE DE LA LUNETTE
CHAUFFANTE ET
RETROVISEURS EXTERIEURS
(si prévus) fig. 50
Appuyer sur le bouton Apour activer cet-
te fonction; l’enclenchement de cette
fonction est mis en évidence par l’alluma-
ge du voyant sur le bouton même.
La fonction est temporisée et elle est
désactivée automatiquement après envi-
ron 20 minutes. Pour exclure d’avance la
fonction, appuyer de nouveau sur le bou-
ton A.
ATTENTION Ne pas appliquer d’adhésifs
sur la partie intérieure de la vitre arrière
près des filaments de la lunette chauffan-
te afin d’éviter de l’endommager.
fig. 50F0N0043m
ACTIVATION RECYCLAGE
AIR INTERIEUR
Tourner la manette Dsur
Ò;
Il est recommandé d’enclencher la fonc-
tion recyclage d’air intérieur durant les ar-
rêts en colonne ou en tunnel pour éviter
l’entrée d’air pollué de l’extérieur. Tou-
tefois il faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a plusieurs
personnes à bord, pour éviter la possibi-
lité de buée des glaces.
ATTENTION Le recyclage air intérieur
permet, selon la modalité de fonctionne-
ment sélectionnée (“chauffage” ou “re-
froidissement”), d’atteindre les conditions
souhaitées plus rapidement.
Il est déconseillé d’enclencher le recycla-
ge d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la possibilité
de buée des vitres.

55
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

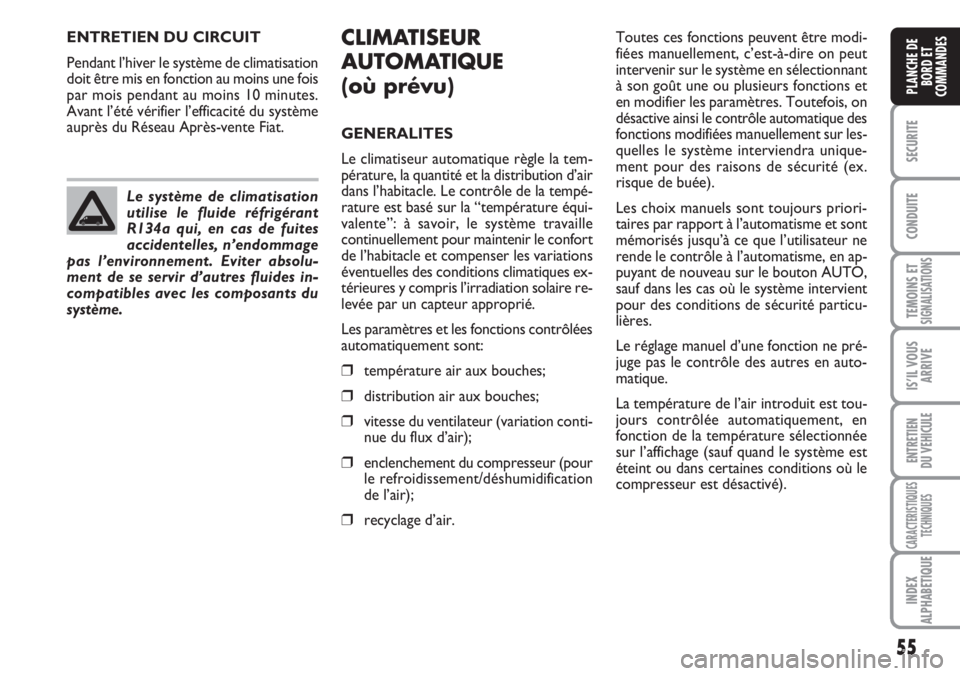

ENTRETIEN DU CIRCUIT
Pendant l’hiver le système de climatisation
doit être mis en fonction au moins une fois
par mois pendant au moins 10 minutes.
Avant l’été vérifier l’efficacité du système
auprès du Réseau Après-vente Fiat.
Le système de climatisation
utilise le fluide réfrigérant
R134a qui, en cas de fuites
accidentelles, n’endommage
pas l’environnement. Eviter absolu-
ment de se servir d’autres fluides in-
compatibles avec les composants du
système. CLIMATISEUR
AUTOMATIQUE
(où prévu)
GENERALITES
Le climatiseur automatique règle la tem-
pérature, la quantité et la distribution d’air
dans l’habitacle. Le contrôle de la tempé-
rature est basé sur la “température équi-
valente”: à savoir, le système travaille
continuellement pour maintenir le confort
de l’habitacle et compenser les variations
éventuelles des conditions climatiques ex-
térieures y compris l’irradiation solaire re-
levée par un capteur approprié.
Les paramètres et les fonctions contrôlées
automatiquement sont:
❒température air aux bouches;
❒distribution air aux bouches;
❒vitesse du ventilateur (variation conti-
nue du flux d’air);
❒enclenchement du compresseur (pour
le refroidissement/déshumidification
de l’air);
❒recyclage d’air.Toutes ces fonctions peuvent être modi-
fiées manuellement, c’est-à-dire on peut
intervenir sur le système en sélectionnant
à son goût une ou plusieurs fonctions et
en modifier les paramètres. Toutefois, on
désactive ainsi le contrôle automatique des
fonctions modifiées manuellement sur les-
quelles le système interviendra unique-
ment pour des raisons de sécurité (ex.
risque de buée).
Les choix manuels sont toujours priori-
taires par rapport à l’automatisme et sont
mémorisés jusqu’à ce que l’utilisateur ne
rende le contrôle à l’automatisme, en ap-
puyant de nouveau sur le bouton AUTO,
sauf dans les cas où le système intervient
pour des conditions de sécurité particu-
lières.
Le réglage manuel d’une fonction ne pré-
juge pas le contrôle des autres en auto-
matique.
La température de l’air introduit est tou-
jours contrôlée automatiquement, en
fonction de la température sélectionnée
sur l’affichage (sauf quand le système est
éteint ou dans certaines conditions où le
compresseur est désactivé).
