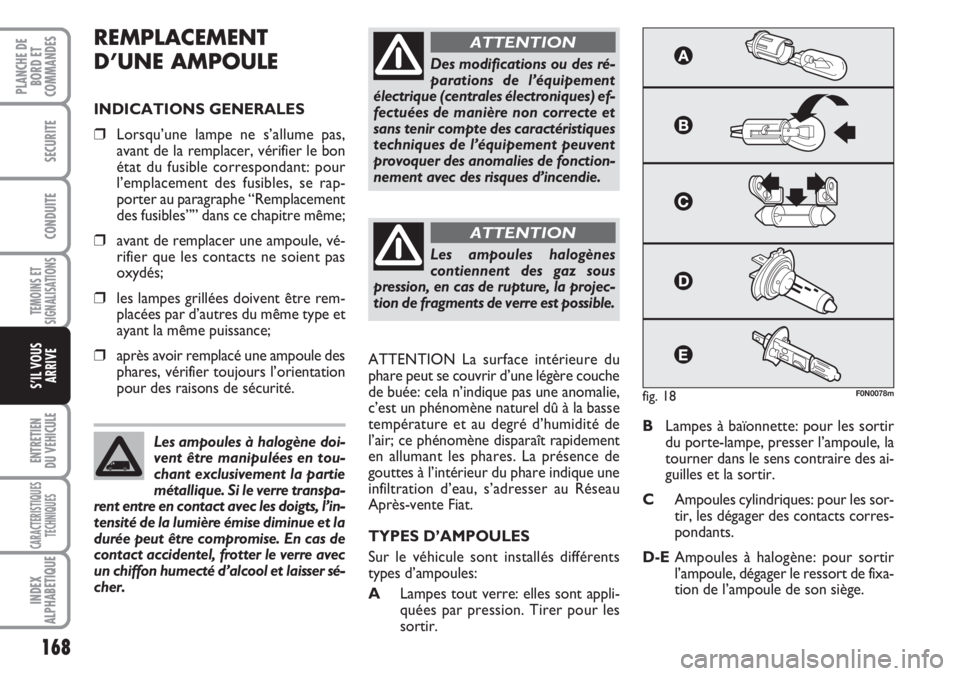

INDICATIONS GENERALES
❒Lorsqu’une lampe ne s’allume pas,
avant de la remplacer, vérifier le bon
état du fusible correspondant: pour
l’emplacement des fusibles, se rap-
porter au paragraphe “Remplacement
des fusibles”” dans ce chapitre même;
❒avant de remplacer une ampoule, vé-
rifier que les contacts ne soient pas
oxydés;
❒les lampes grillées doivent être rem-
placées par d’autres du même type et
ayant la même puissance;
❒après avoir remplacé une ampoule des
phares, vérifier toujours l’orientation
pour des raisons de sécurité.ATTENTION La surface intérieure du
phare peut se couvrir d’une légère couche
de buée: cela n’indique pas une anomalie,
c’est un phénomène naturel dû à la basse
température et au degré d’humidité de
l’air; ce phénomène disparaît rapidement
en allumant les phares. La présence de
gouttes à l’intérieur du phare indique une
infiltration d’eau, s’adresser au Réseau
Après-vente Fiat.
TYPES D’AMPOULES
Sur le véhicule sont installés différents
types d’ampoules:
ALampes tout verre: elles sont appli-
quées par pression. Tirer pour les
sortir.BLampes à baïonnette: pour les sortir
du porte-lampe, presser l’ampoule, la
tourner dans le sens contraire des ai-
guilles et la sortir.
CAmpoules cylindriques: pour les sor-
tir, les dégager des contacts corres-
pondants.
D-EAmpoules à halogène: pour sortir
l’ampoule, dégager le ressort de fixa-
tion de l’ampoule de son siège. Les ampoules à halogène doi-
vent être manipulées en tou-
chant exclusivement la partie
métallique. Si le verre transpa-
rent entre en contact avec les doigts, l’in-
tensité de la lumière émise diminue et la
durée peut être compromise. En cas de
contact accidentel, frotter le verre avec
un chiffon humecté d’alcool et laisser sé-
cher.
Des modifications ou des ré-
parations de l’équipement
électrique (centrales électroniques) ef-
fectuées de manière non correcte et
sans tenir compte des caractéristiques
techniques de l’équipement peuvent
provoquer des anomalies de fonction-
nement avec des risques d’incendie.
ATTENTION
Les ampoules halogènes
contiennent des gaz sous
pression, en cas de rupture, la projec-
tion de fragments de verre est possible.
ATTENTION
fig. 18F0N0078m

169
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

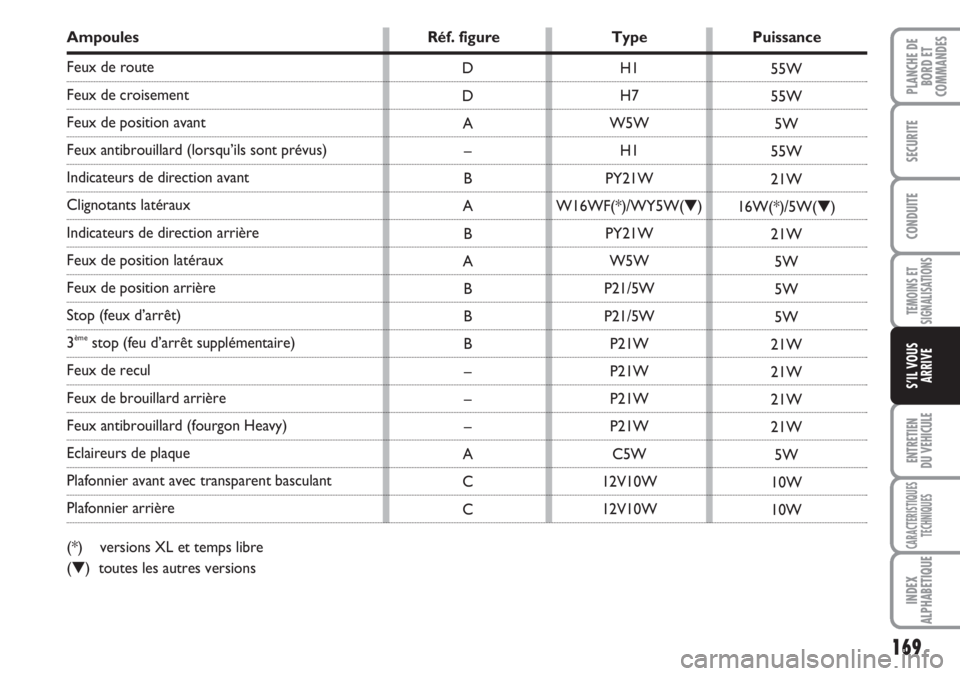

Ampoules Réf. figure Type Puissance
Feux de route
Feux de croisement
Feux de position avant
Feux antibrouillard (lorsqu’ils sont prévus)
Indicateurs de direction avant
Clignotants latéraux
Indicateurs de direction arrière
Feux de position latéraux
Feux de position arrière
Stop (feux d’arrêt)
3èmestop (feu d’arrêt supplémentaire)
Feux de recul
Feux de brouillard arrière
Feux antibrouillard (fourgon Heavy)
Eclaireurs de plaque
Plafonnier avant avec transparent basculant
Plafonnier arrière
(*) versions XL et temps libre
(▼) toutes les autres versionsH1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W

170
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
REMPLACEMENT D’UNE
AMPOULE EXTERIEURE
Pour le type d’ampoule et sa puissance,
voir le paragraphe précédent “Remplace-
ment d’une ampoule”.

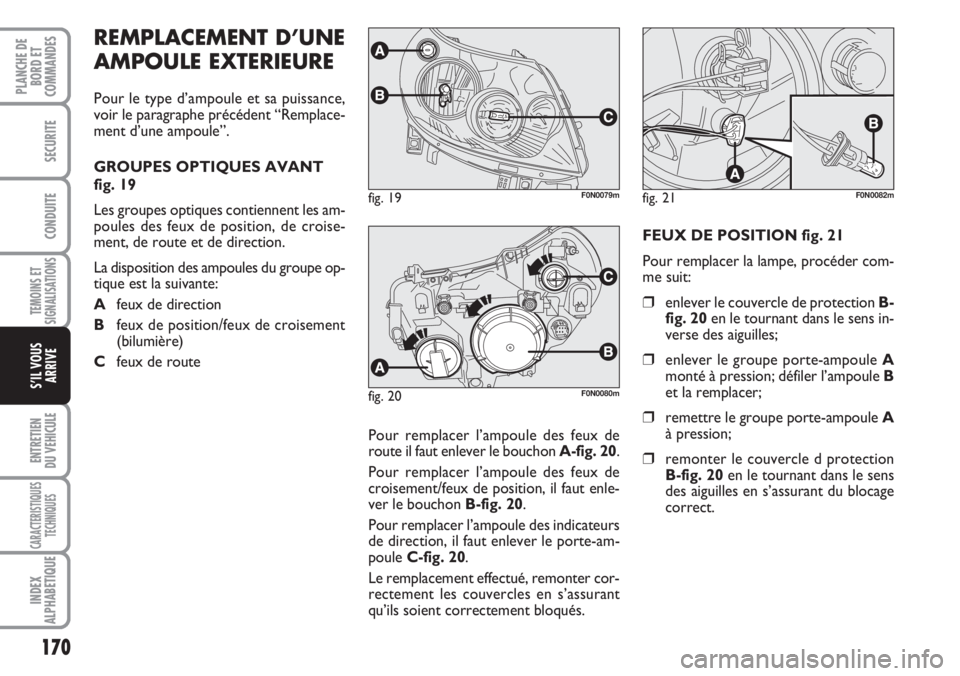

GROUPES OPTIQUES AVANT
fig. 19
Les groupes optiques contiennent les am-
poules des feux de position, de croise-
ment, de route et de direction.
La disposition des ampoules du groupe op-
tique est la suivante:
Afeux de direction
Bfeux de position/feux de croisement
(bilumière)
Cfeux de route
Pour remplacer l’ampoule des feux de
route il faut enlever le bouchon A-fig. 20.
Pour remplacer l’ampoule des feux de
croisement/feux de position, il faut enle-
ver le bouchon B-fig. 20.
Pour remplacer l’ampoule des indicateurs
de direction, il faut enlever le porte-am-
poule C-fig. 20.
Le remplacement effectué, remonter cor-
rectement les couvercles en s’assurant
qu’ils soient correctement bloqués.FEUX DE POSITION fig. 21
Pour remplacer la lampe, procéder com-
me suit:
❒enlever le couvercle de protection B-
fig. 20en le tournant dans le sens in-
verse des aiguilles;
❒enlever le groupe porte-ampoule A
monté à pression; défiler l’ampoule B
et la remplacer;
❒remettre le groupe porte-ampoule A
à pression;
❒remonter le couvercle d protection
B-fig. 20en le tournant dans le sens
des aiguilles en s’assurant du blocage
correct.
fig. 19F0N0079mfig. 21F0N0082m
fig. 20F0N0080m

171
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

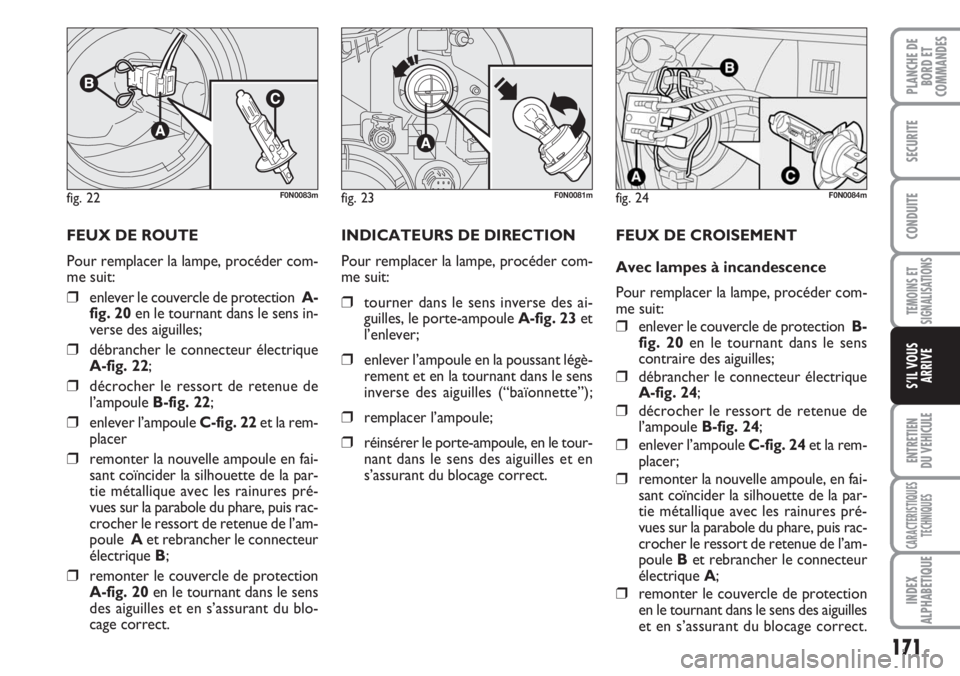

FEUX DE ROUTE
Pour remplacer la lampe, procéder com-
me suit:
❒enlever le couvercle de protection A-
fig. 20 en le tournant dans le sens in-
verse des aiguilles;
❒débrancher le connecteur électrique
A-fig. 22;
❒décrocher le ressort de retenue de
l’ampoule B-fig. 22;
❒enlever l’ampoule C-fig. 22 et la rem-
placer
❒remonter la nouvelle ampoule en fai-
sant coïncider la silhouette de la par-
tie métallique avec les rainures pré-
vues sur la parabole du phare, puis rac-
crocher le ressort de retenue de l’am-
poule Aet rebrancher le connecteur
électrique B;
❒remonter le couvercle de protection
A-fig. 20 en le tournant dans le sens
des aiguilles et en s’assurant du blo-
cage correct.INDICATEURS DE DIRECTION
Pour remplacer la lampe, procéder com-
me suit:
❒tourner dans le sens inverse des ai-
guilles, le porte-ampoule A-fig. 23et
l’enlever;
❒enlever l’ampoule en la poussant légè-
rement et en la tournant dans le sens
inverse des aiguilles (“baïonnette”);
❒remplacer l’ampoule;
❒réinsérer le porte-ampoule, en le tour-
nant dans le sens des aiguilles et en
s’assurant du blocage correct.FEUX DE CROISEMENT
Avec lampes à incandescence
Pour remplacer la lampe, procéder com-
me suit:
❒enlever le couvercle de protection B-
fig. 20 en le tournant dans le sens
contraire des aiguilles;
❒débrancher le connecteur électrique
A-fig. 24;
❒décrocher le ressort de retenue de
l’ampoule B-fig. 24;
❒enlever l’ampoule C-fig. 24et la rem-
placer;
❒remonter la nouvelle ampoule, en fai-
sant coïncider la silhouette de la par-
tie métallique avec les rainures pré-
vues sur la parabole du phare, puis rac-
crocher le ressort de retenue de l’am-
poule Bet rebrancher le connecteur
électrique A;
❒remonter le couvercle de protection
en le tournant dans le sens des aiguilles
et en s’assurant du blocage correct.
fig. 22F0N0083mfig. 23F0N0081mfig. 24F0N0084m

172
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

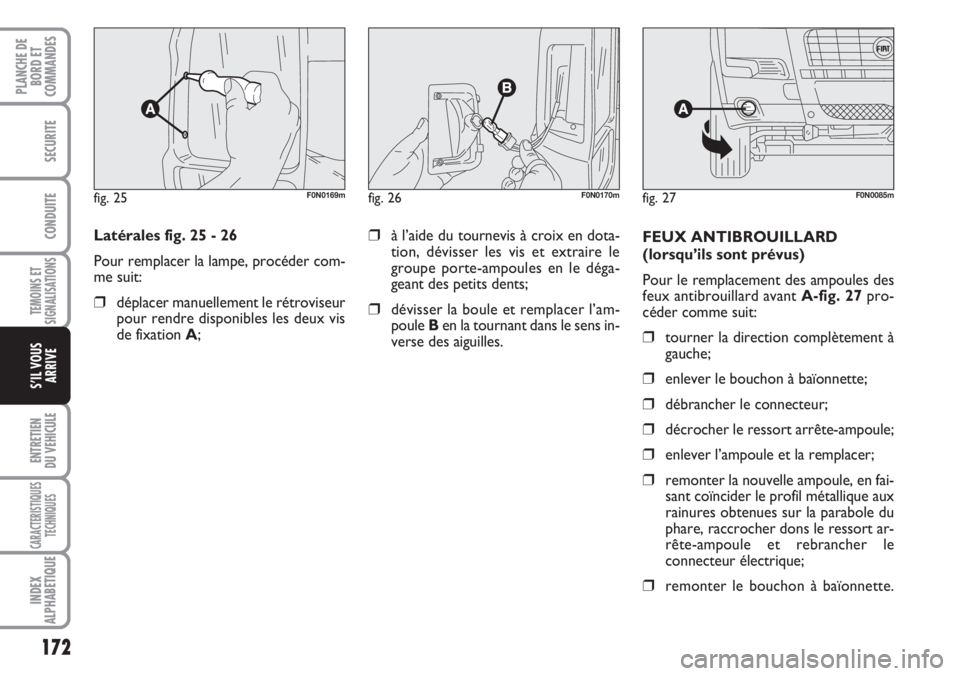

Latérales fig. 25 - 26
Pour remplacer la lampe, procéder com-
me suit:
❒déplacer manuellement le rétroviseur
pour rendre disponibles les deux vis
de fixation A;FEUX ANTIBROUILLARD
(lorsqu’ils sont prévus)
Pour le remplacement des ampoules des
feux antibrouillard avant A-fig. 27pro-
céder comme suit:
❒tourner la direction complètement à
gauche;
❒enlever le bouchon à baïonnette;
❒débrancher le connecteur;
❒décrocher le ressort arrête-ampoule;
❒enlever l’ampoule et la remplacer;
❒remonter la nouvelle ampoule, en fai-
sant coïncider le profil métallique aux
rainures obtenues sur la parabole du
phare, raccrocher dons le ressort ar-
rête-ampoule et rebrancher le
connecteur électrique;
❒remonter le bouchon à baïonnette.
fig. 25F0N0169mfig. 27F0N0085mfig. 26F0N0170m
❒à l’aide du tournevis à croix en dota-
tion, dévisser les vis et extraire le
groupe porte-ampoules en le déga-
geant des petits dents;
❒dévisser la boule et remplacer l’am-
poule Ben la tournant dans le sens in-
verse des aiguilles.

173
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

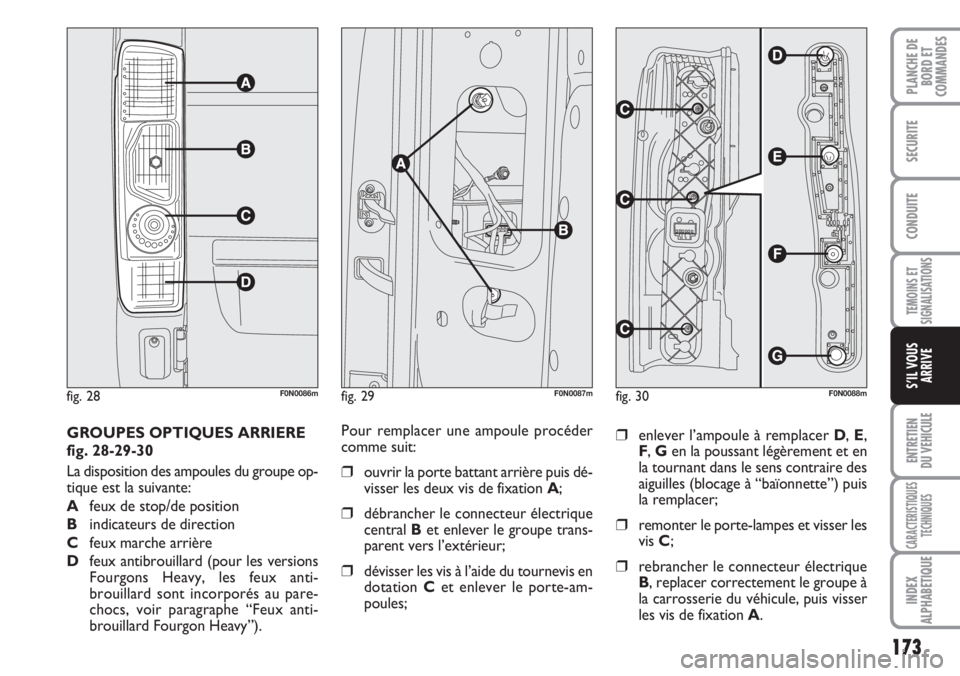

GROUPES OPTIQUES ARRIERE
fig. 28-29-30
La disposition des ampoules du groupe op-
tique est la suivante:
Afeux de stop/de position
Bindicateurs de direction
Cfeux marche arrière
Dfeux antibrouillard (pour les versions
Fourgons Heavy, les feux anti-
brouillard sont incorporés au pare-
chocs, voir paragraphe “Feux anti-
brouillard Fourgon Heavy”).
fig. 28F0N0086m
Pour remplacer une ampoule procéder
comme suit:
❒ouvrir la porte battant arrière puis dé-
visser les deux vis de fixation A;
❒débrancher le connecteur électrique
central B et enlever le groupe trans-
parent vers l’extérieur;
❒dévisser les vis à l’aide du tournevis en
dotation Cet enlever le porte-am-
poules;
❒enlever l’ampoule à remplacer D, E,
F, Gen la poussant légèrement et en
la tournant dans le sens contraire des
aiguilles (blocage à “baïonnette”) puis
la remplacer;
❒remonter le porte-lampes et visser les
vis C;
❒rebrancher le connecteur électrique
B, replacer correctement le groupe à
la carrosserie du véhicule, puis visser
les vis de fixation A.
fig. 30F0N0088mfig. 29F0N0087m

174
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 30aF0N0239mfig. 30bF0N0241mfig. 30cF0N0242m
fig. 30dF0N0243m

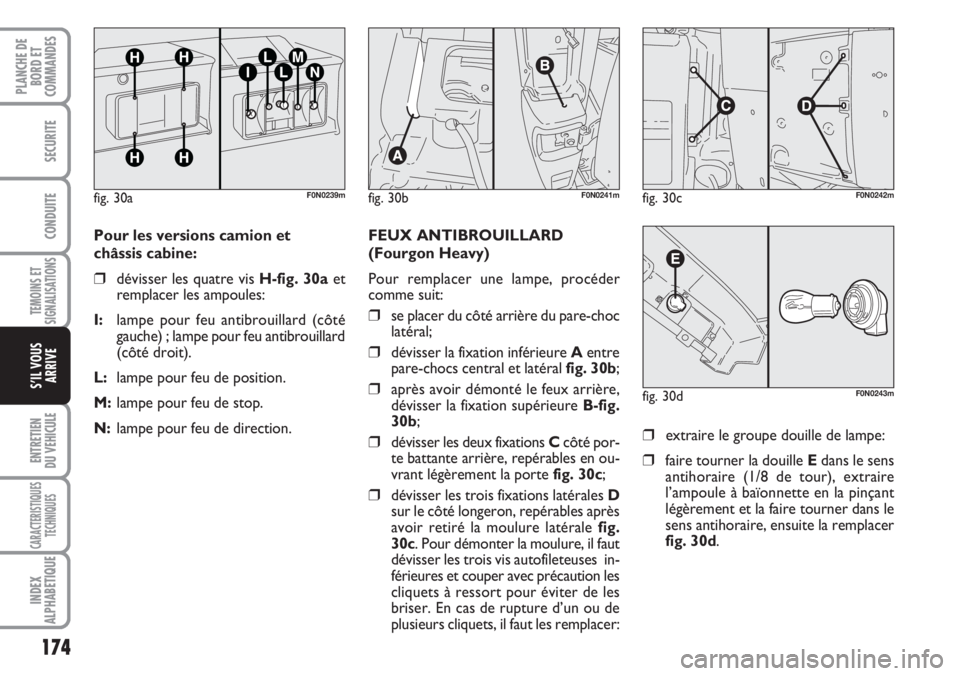

Pour les versions camion et
châssis cabine:
❒dévisser les quatre vis H-fig. 30aet
remplacer les ampoules:
I: lampe pour feu antibrouillard (côté
gauche) ; lampe pour feu antibrouillard
(côté droit).
L: lampe pour feu de position.
M: lampe pour feu de stop.
N: lampe pour feu de direction.FEUX ANTIBROUILLARD
(Fourgon Heavy)
Pour remplacer une lampe, procéder
comme suit:
❒se placer du côté arrière du pare-choc
latéral;
❒dévisser la fixation inférieure Aentre
pare-chocs central et latéral fig. 30b;
❒après avoir démonté le feux arrière,
dévisser la fixation supérieure B-fig.
30b;
❒dévisser les deux fixations C côté por-
te battante arrière, repérables en ou-
vrant légèrement la portefig. 30c;
❒dévisser les trois fixations latérales D
sur le côté longeron, repérables après
avoir retiré la moulure latérale fig.
30c. Pour démonter la moulure, il faut
dévisser les trois vis autofileteuses in-
férieures et couper avec précaution les
cliquets à ressort pour éviter de les
briser. En cas de rupture d’un ou de
plusieurs cliquets, il faut les remplacer:
❒extraire le groupe douille de lampe:
❒faire tourner la douille Edans le sens
antihoraire (1/8 de tour), extraire
l’ampoule à baïonnette en la pinçant
légèrement et la faire tourner dans le
sens antihoraire, ensuite la remplacer
fig. 30d.

175
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

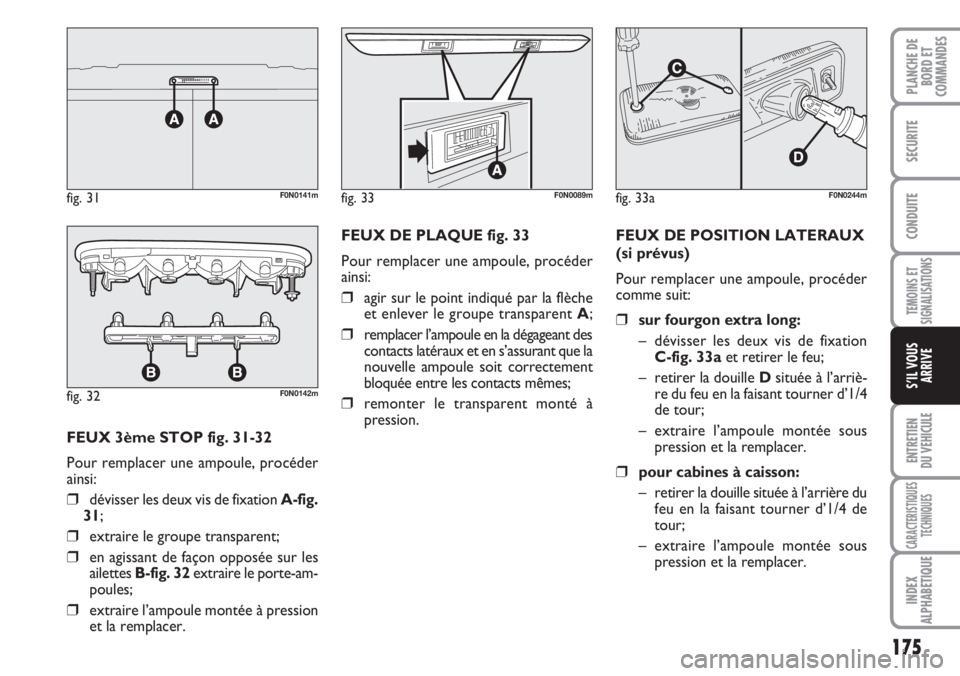

FEUX 3ème STOP fig. 31-32
Pour remplacer une ampoule, procéder
ainsi:
❒dévisser les deux vis de fixation A-fig.
31;
❒extraire le groupe transparent;
❒en agissant de façon opposée sur les
ailettes B-fig. 32extraire le porte-am-
poules;
❒extraire l’ampoule montée à pression
et la remplacer.FEUX DE PLAQUE fig. 33
Pour remplacer une ampoule, procéder
ainsi:
❒agir sur le point indiqué par la flèche
et enlever le groupe transparent A;
❒remplacer l’ampoule en la dégageant des
contacts latéraux et en s’assurant que la
nouvelle ampoule soit correctement
bloquée entre les contacts mêmes;
❒remonter le transparent monté à
pression.fig. 32F0N0142m
fig. 33F0N0089mfig. 31F0N0141mfig. 33aF0N0244m
FEUX DE POSITION LATERAUX
(si prévus)
Pour remplacer une ampoule, procéder
comme suit:
❒sur fourgon extra long:
– dévisser les deux vis de fixation
C-fig. 33aet retirer le feu;
– retirer la douille Dsituée à l’arriè-
re du feu en la faisant tourner d’1/4
de tour;
– extraire l’ampoule montée sous
pression et la remplacer.
❒pour cabines à caisson:
– retirer la douille située à l’arrière du
feu en la faisant tourner d’1/4 de
tour;
– extraire l’ampoule montée sous
pression et la remplacer.
