2007 FIAT DUCATO Notice d'entretien (in French)

104
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

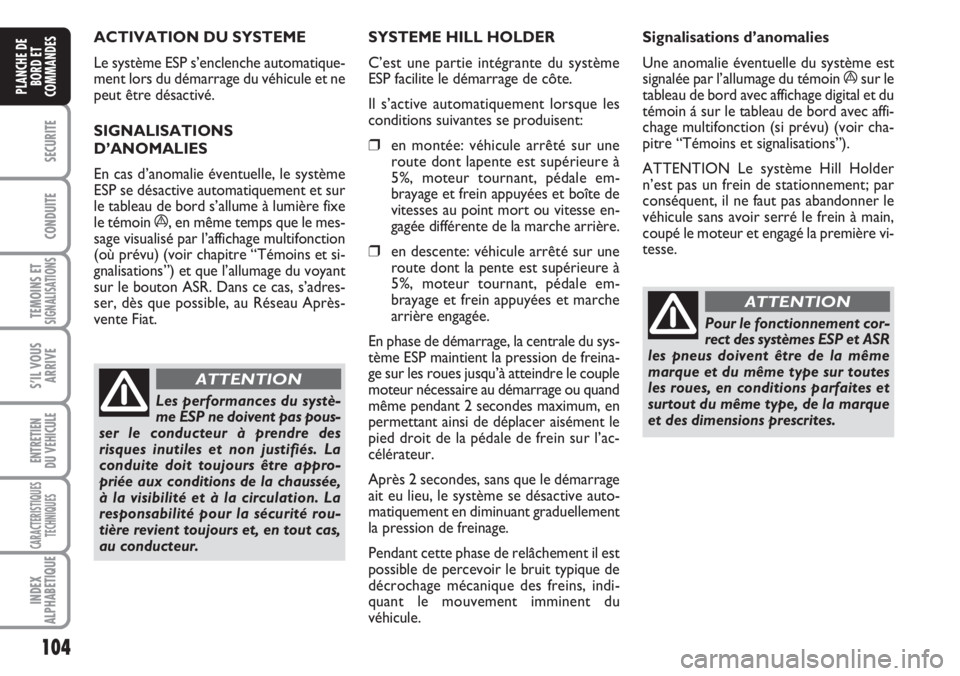

ACTIVATION DU SYSTEME
Le système ESP s’enclenche automatique-
ment lors du démarrage du véhicule et ne
peut être désactivé.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ESP se désactive automatiquement et sur
le tableau de bord s’allume à lumière fixe
le témoin
á, en même temps que le mes-
sage visualisé par l’affichage multifonction
(où prévu) (voir chapitre “Témoins et si-
gnalisations”) et que l’allumage du voyant
sur le bouton ASR. Dans ce cas, s’adres-
ser, dès que possible, au Réseau Après-
vente Fiat.
Les performances du systè-
me ESP ne doivent pas pous-
ser le conducteur à prendre des
risques inutiles et non justifiés. La
conduite doit toujours être appro-
priée aux conditions de la chaussée,
à la visibilité et à la circulation. La
responsabilité pour la sécurité rou-
tière revient toujours et, en tout cas,
au conducteur.
ATTENTION
SYSTEME HILL HOLDER
C’est une partie intégrante du système
ESP facilite le démarrage de côte.
Il s’active automatiquement lorsque les
conditions suivantes se produisent:
❒en montée: véhicule arrêté sur une
route dont lapente est supérieure à
5%, moteur tournant, pédale em-
brayage et frein appuyées et boîte de
vitesses au point mort ou vitesse en-
gagée différente de la marche arrière.
❒en descente: véhicule arrêté sur une
route dont la pente est supérieure à
5%, moteur tournant, pédale em-
brayage et frein appuyées et marche
arrière engagée.
En phase de démarrage, la centrale du sys-
tème ESP maintient la pression de freina-
ge sur les roues jusqu’à atteindre le couple
moteur nécessaire au démarrage ou quand
même pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément le
pied droit de la pédale de frein sur l’ac-
célérateur.
Après 2 secondes, sans que le démarrage
ait eu lieu, le système se désactive auto-
matiquement en diminuant graduellement
la pression de freinage.
Pendant cette phase de relâchement il est
possible de percevoir le bruit typique de
décrochage mécanique des freins, indi-
quant le mouvement imminent du
véhicule.Signalisations d’anomalies
Une anomalie éventuelle du système est
signalée par l’allumage du témoin
ásur le
tableau de bord avec affichage digital et du
témoin á sur le tableau de bord avec affi-
chage multifonction (si prévu) (voir cha-
pitre “Témoins et signalisations”).
ATTENTION Le système Hill Holder
n’est pas un frein de stationnement; par
conséquent, il ne faut pas abandonner le
véhicule sans avoir serré le frein à main,
coupé le moteur et engagé la première vi-
tesse.
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTION

105
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Système MSR (réglage du
traînement moteur)
C’est un système, partie intégrante de
l’ASR, qui intervient en cas d’un change-
ment brusque de vitesse pendant la mon-
tée, en redonnant le couple au moteur,
évitant ainsi le traînement excessif des
roues motrices qui, surtout en conditions
d’adhérence insuffisante, peuvent provo-
quer la perte de stabilité du véhicule.
Activation/désactivationdu système
fig. 126
L’ASR s’enclenche automatiquement à
chaque démarrage du moteur.
Pendant la marche, on peut désactiver et
ensuite réactiver l’ASR en appuyant sur
l’interrupteur Aplacé entre les com-
mandes sur la planche de bord fig. 126. La désactivation est mise en évidence par
l’allumage du voyant placé sur l’interrup-
teur même avec la visualisation d’un mes-
sage sur l’affichage multifonction, si prévu.
Dans les versions dotées uniquement du
système ASR lors de la désactivation (ASR
OFF) le témoin Vreste toujours allumé.
En désactivant l’ASR pendant la marche,
au démarrage suivant, il sera réactivé au-
tomatiquement.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être uti-
le de désactiver l’ASR: dans ces conditions,
en effet, le glissement des roues motrices
en phase de démarrage permet d’obtenir
une plus forte traction.
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTION
fig. 126F0N0077m

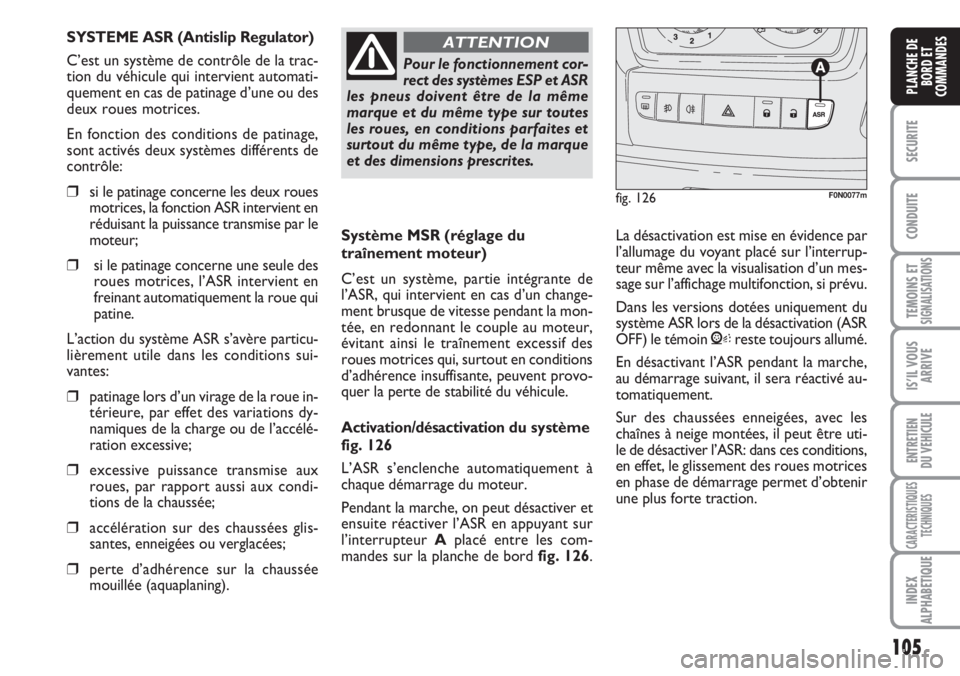

SYSTEME ASR (Antislip Regulator)
C’est un système de contrôle de la trac-
tion du véhicule qui intervient automati-
quement en cas de patinage d’une ou des
deux roues motrices.
En fonction des conditions de patinage,
sont activés deux systèmes différents de
contrôle:
❒si le patinage concerne les deux roues
motrices, la fonction ASR intervient en
réduisant la puissance transmise par le
moteur;
❒si le patinage concerne une seule des
roues motrices, l’ASR intervient en
freinant automatiquement la roue qui
patine.
L’action du système ASR s’avère particu-
lièrement utile dans les conditions sui-
vantes:
❒patinage lors d’un virage de la roue in-
térieure, par effet des variations dy-
namiques de la charge ou de l’accélé-
ration excessive;
❒excessive puissance transmise aux
roues, par rapport aussi aux condi-
tions de la chaussée;
❒accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (aquaplaning).

106
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Les performances du systè-
me ne doivent pas pousser le
conducteur à prendre des risques in-
utiles et non justifiés. La conduite doit
toujours être appropriée aux condi-
tions de la chaussée, à la visibilité et
à la circulation. La responsabilité
pour la sécurité routière revient tou-
jours et, en tout cas, au conducteur.
ATTENTION
Pour le fonctionnement correct du sys-
tème ASR les pneus doivent être de la
même marque et du même type sur
toutes les roues, en conditions parfaites
et surtout du même type, de la marque et
des dimensions prescrites.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ASR se désactive automatiquement et sur
le tableau de bord s’allume à lumière fixe
le témoin
á, en même temps que le mes-
sage visualisé par l’affichage multifonction
(où prévu) (voir chapitre “Témoins et si-
gnalisations”) et que l’allumage du voyant
sur le bouton ASR. Dans ce cas, s’adres-
ser, dès que possible, au Réseau Après-
vente Fiat.

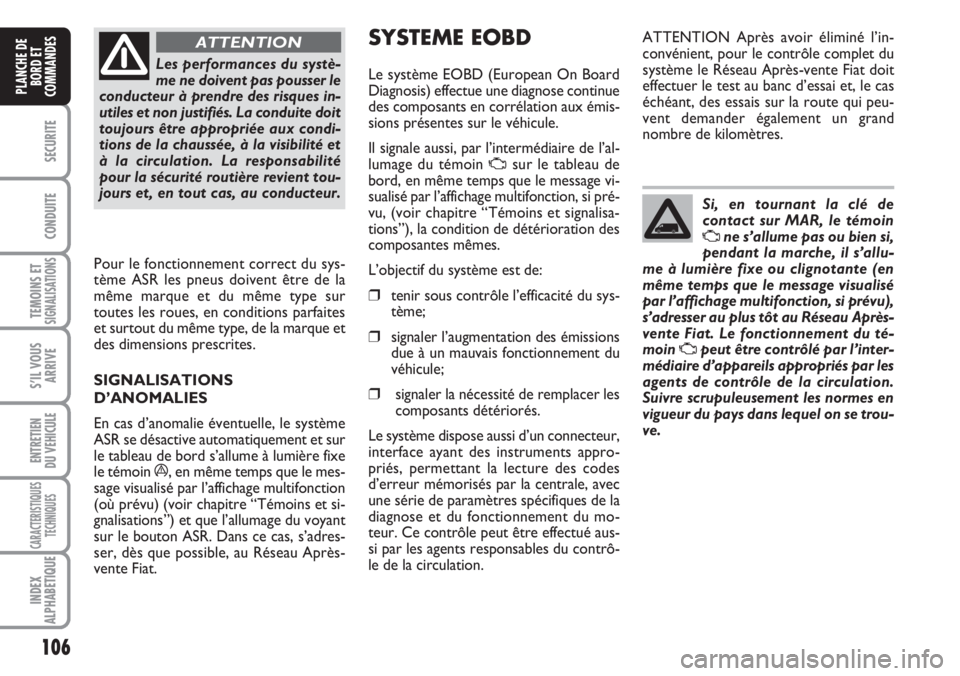

SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue une diagnose continue
des composants en corrélation aux émis-
sions présentes sur le véhicule.
Il signale aussi, par l’intermédiaire de l’al-
lumage du témoin
Usur le tableau de
bord, en même temps que le message vi-
sualisé par l’affichage multifonction, si pré-
vu, (voir chapitre “Témoins et signalisa-
tions”), la condition de détérioration des
composantes mêmes.
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émissions
due à un mauvais fonctionnement du
véhicule;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
interface ayant des instruments appro-
priés, permettant la lecture des codes
d’erreur mémorisés par la centrale, avec
une série de paramètres spécifiques de la
diagnose et du fonctionnement du mo-
teur. Ce contrôle peut être effectué aus-
si par les agents responsables du contrô-
le de la circulation.ATTENTION Après avoir éliminé l’in-
convénient, pour le contrôle complet du
système le Réseau Après-vente Fiat doit
effectuer le test au banc d’essai et, le cas
échéant, des essais sur la route qui peu-
vent demander également un grand
nombre de kilomètres.
Si, en tournant la clé de
contact sur MAR, le témoin
Une s’allume pas ou bien si,
pendant la marche, il s’allu-
me à lumière fixe ou clignotante (en
même temps que le message visualisé
par l’affichage multifonction, si prévu),
s’adresser au plus tôt au Réseau Après-
vente Fiat. Le fonctionnement du té-
moin
Upeut être contrôlé par l’inter-
médiaire d’appareils appropriés par les
agents de contrôle de la circulation.
Suivre scrupuleusement les normes en
vigueur du pays dans lequel on se trou-
ve.

107
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

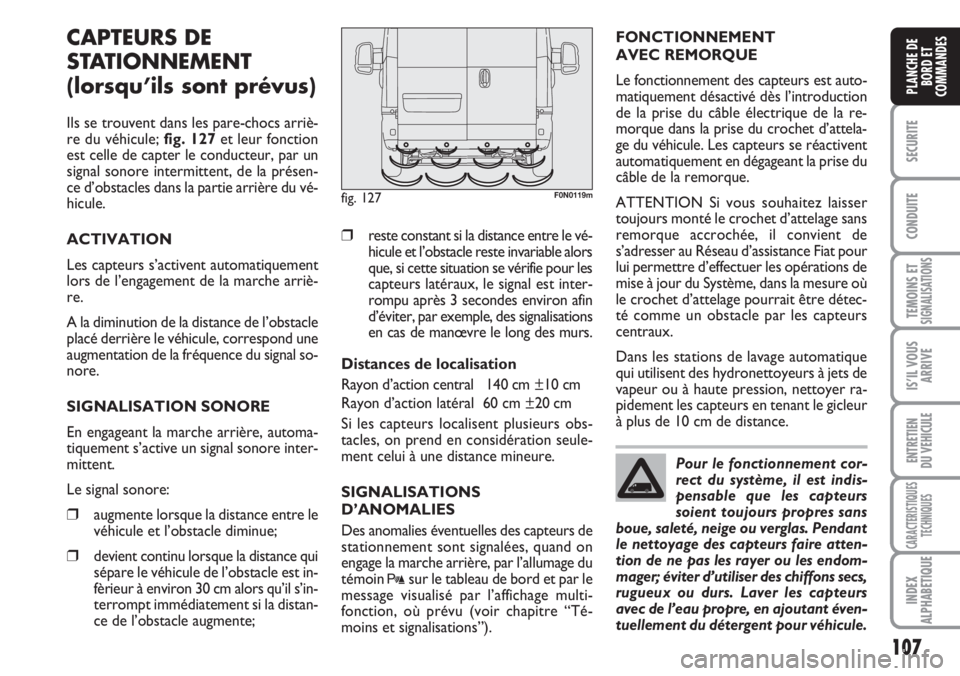

CAPTEURS DE
STATIONNEMENT
(lorsqu’ils sont prévus)
Ils se trouvent dans les pare-chocs arriè-
re du véhicule; fig. 127et leur fonction
est celle de capter le conducteur, par un
signal sonore intermittent, de la présen-
ce d’obstacles dans la partie arrière du vé-
hicule.
ACTIVATION
Les capteurs s’activent automatiquement
lors de l’engagement de la marche arriè-
re.
A la diminution de la distance de l’obstacle
placé derrière le véhicule, correspond une
augmentation de la fréquence du signal so-
nore.
SIGNALISATION SONORE
En engageant la marche arrière, automa-
tiquement s’active un signal sonore inter-
mittent.
Le signal sonore:
❒augmente lorsque la distance entre le
véhicule et l’obstacle diminue;
❒devient continu lorsque la distance qui
sépare le véhicule de l’obstacle est in-
fèrieur à environ 30 cm alors qu’il s’in-
terrompt immédiatement si la distan-
ce de l’obstacle augmente;
❒reste constant si la distance entre le vé-
hicule et l’obstacle reste invariable alors
que, si cette situation se vérifie pour les
capteurs latéraux, le signal est inter-
rompu après 3 secondes environ afin
d’éviter, par exemple, des signalisations
en cas de manœvre le long des murs.
Distances de localisation
Rayon d’action central 140 cm ±10 cm
Rayon d’action latéral 60 cm ±20 cm
Si les capteurs localisent plusieurs obs-
tacles, on prend en considération seule-
ment celui à une distance mineure.
SIGNALISATIONS
D’ANOMALIES
Des anomalies éventuelles des capteurs de
stationnement sont signalées, quand on
engage la marche arrière, par l’allumage du
témoin
tsur le tableau de bord et par le
message visualisé par l’affichage multi-
fonction, où prévu (voir chapitre “Té-
moins et signalisations”).FONCTIONNEMENT
AVEC REMORQUE
Le fonctionnement des capteurs est auto-
matiquement désactivé dès l’introduction
de la prise du câble électrique de la re-
morque dans la prise du crochet d’attela-
ge du véhicule. Les capteurs se réactivent
automatiquement en dégageant la prise du
câble de la remorque.
ATTENTION Si vous souhaitez laisser
toujours monté le crochet d’attelage sans
remorque accrochée, il convient de
s’adresser au Réseau d’assistance Fiat pour
lui permettre d’effectuer les opérations de
mise à jour du Système, dans la mesure où
le crochet d’attelage pourrait être détec-
té comme un obstacle par les capteurs
centraux.
Dans les stations de lavage automatique
qui utilisent des hydronettoyeurs à jets de
vapeur ou à haute pression, nettoyer ra-
pidement les capteurs en tenant le gicleur
à plus de 10 cm de distance.
fig. 127F0N0119m
Pour le fonctionnement cor-
rect du système, il est indis-
pensable que les capteurs
soient toujours propres sans
boue, saleté, neige ou verglas. Pendant
le nettoyage des capteurs faire atten-
tion de ne pas les rayer ou les endom-
mager; éviter d’utiliser des chiffons secs,
rugueux ou durs. Laver les capteurs
avec de l’eau propre, en ajoutant éven-
tuellement du détergent pour véhicule.

AUTORADIO (si prévu)
en ce qui concerne le fonctionnement des
autoradios consulter le Supplément joint
à cette Notice d’Entretien.
SYSTEME DE PREDISPOSITION
AUTORADIO (lorsqu’il est prévu)
Le système est constitué par:
❒câbles d’alimentation autoradio
❒câbles de connexion haut-parleurs
avant
❒câble d’alimentation de l’antenne
❒n. 2 tweeter Aplacés sur les mon-
tants avant (puissance 30W maxi
chacun);
❒n. 2 mid-woofer Bplacés sur les
portes avant (diamètre 165 mm,
puissance 40W maxi chacun);
❒câble de l’antenne radio.
108
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

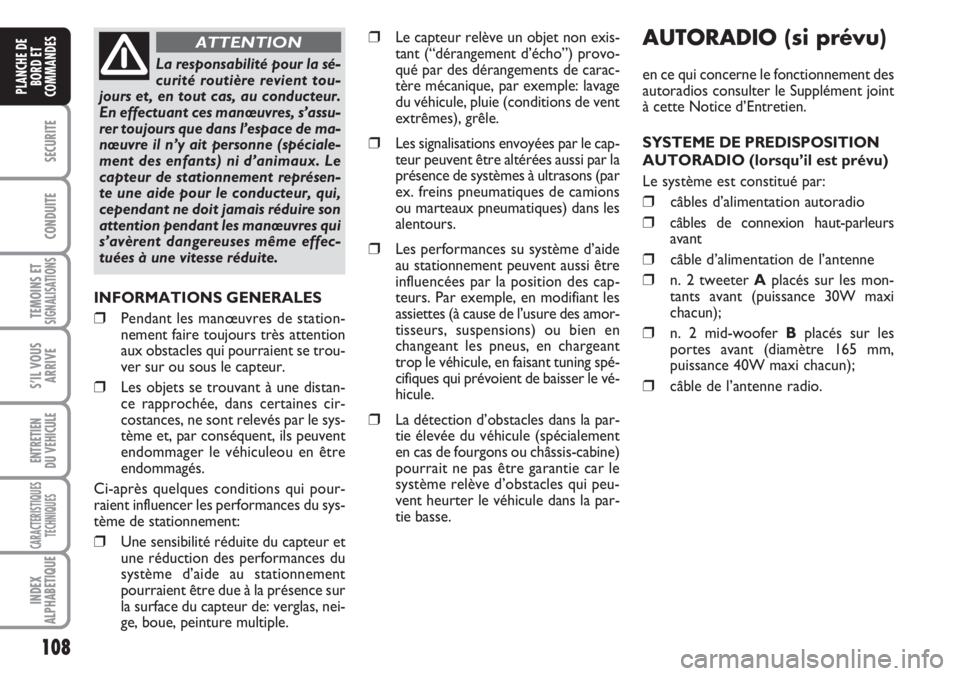

La responsabilité pour la sé-
curité routière revient tou-
jours et, en tout cas, au conducteur.
En effectuant ces manœuvres, s’assu-
rer toujours que dans l’espace de ma-
nœuvre il n’y ait personne (spéciale-
ment des enfants) ni d’animaux. Le
capteur de stationnement représen-
te une aide pour le conducteur, qui,
cependant ne doit jamais réduire son
attention pendant les manœuvres qui
s’avèrent dangereuses même effec-
tuées à une vitesse réduite.
ATTENTION
INFORMATIONS GENERALES
❒Pendant les manœuvres de station-
nement faire toujours très attention
aux obstacles qui pourraient se trou-
ver sur ou sous le capteur.
❒Les objets se trouvant à une distan-
ce rapprochée, dans certaines cir-
costances, ne sont relevés par le sys-
tème et, par conséquent, ils peuvent
endommager le véhiculeou en être
endommagés.
Ci-après quelques conditions qui pour-
raient influencer les performances du sys-
tème de stationnement:
❒Une sensibilité réduite du capteur et
une réduction des performances du
système d’aide au stationnement
pourraient être due à la présence sur
la surface du capteur de: verglas, nei-
ge, boue, peinture multiple.
❒Le capteur relève un objet non exis-
tant (“dérangement d’écho”) provo-
qué par des dérangements de carac-
tère mécanique, par exemple: lavage
du véhicule, pluie (conditions de vent
extrêmes), grêle.
❒Les signalisations envoyées par le cap-
teur peuvent être altérées aussi par la
présence de systèmes à ultrasons (par
ex. freins pneumatiques de camions
ou marteaux pneumatiques) dans les
alentours.
❒Les performances su système d’aide
au stationnement peuvent aussi être
influencées par la position des cap-
teurs. Par exemple, en modifiant les
assiettes (à cause de l’usure des amor-
tisseurs, suspensions) ou bien en
changeant les pneus, en chargeant
trop le véhicule, en faisant tuning spé-
cifiques qui prévoient de baisser le vé-
hicule.
❒La détection d’obstacles dans la par-
tie élevée du véhicule (spécialement
en cas de fourgons ou châssis-cabine)
pourrait ne pas être garantie car le
système relève d’obstacles qui peu-
vent heurter le véhicule dans la par-
tie basse.

109
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

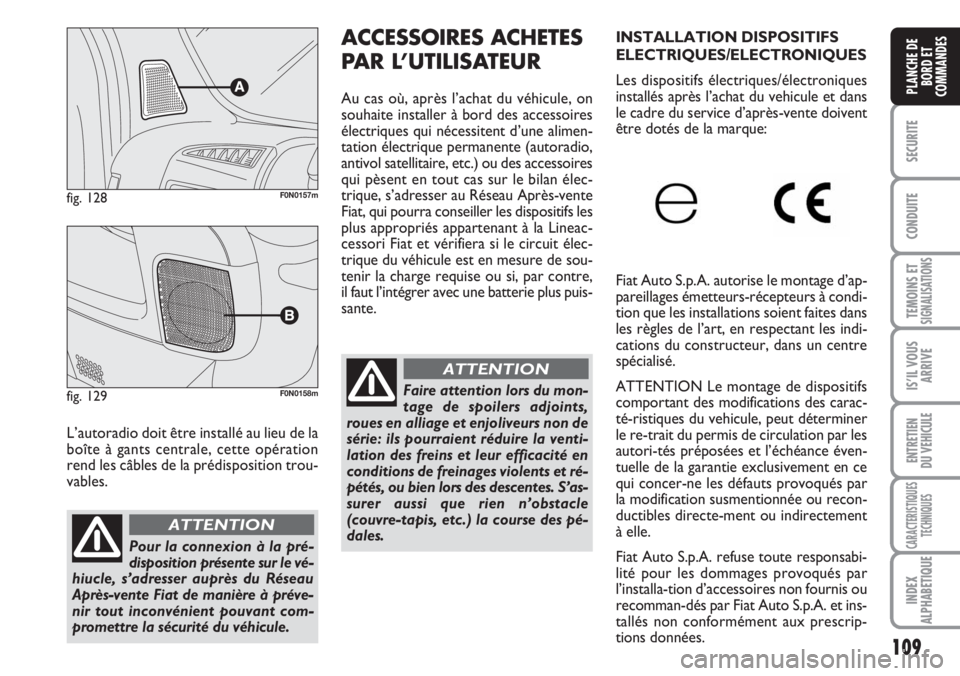

L’autoradio doit être installé au lieu de la
boîte à gants centrale, cette opération
rend les câbles de la prédisposition trou-
vables.
fig. 128F0N0157m
ACCESSOIRES ACHETES
PAR L’UTILISATEUR
Au cas où, après l’achat du véhicule, on
souhaite installer à bord des accessoires
électriques qui nécessitent d’une alimen-
tation électrique permanente (autoradio,
antivol satellitaire, etc.) ou des accessoires
qui pèsent en tout cas sur le bilan élec-
trique, s’adresser au Réseau Après-vente
Fiat, qui pourra conseiller les dispositifs les
plus appropriés appartenant à la Lineac-
cessori Fiat et vérifiera si le circuit élec-
trique du véhicule est en mesure de sou-
tenir la charge requise ou si, par contre,
il faut l’intégrer avec une batterie plus puis-
sante.
Pour la connexion à la pré-
disposition présente sur le vé-
hiucle, s’adresser auprès du Réseau
Après-vente Fiat de manière à préve-
nir tout inconvénient pouvant com-
promettre la sécurité du véhicule.
ATTENTION
fig. 129F0N0158mFaire attention lors du mon-
tage de spoilers adjoints,
roues en alliage et enjoliveurs non de
série: ils pourraient réduire la venti-
lation des freins et leur efficacité en
conditions de freinages violents et ré-
pétés, ou bien lors des descentes. S’as-
surer aussi que rien n’obstacle
(couvre-tapis, etc.) la course des pé-
dales.
ATTENTION
INSTALLATION DISPOSITIFS
ELECTRIQUES/ELECTRONIQUES
Les dispositifs électriques/électroniques
installés après l’achat du vehicule et dans
le cadre du service d’après-vente doivent
être dotés de la marque:
Fiat Auto S.p.A. autorise le montage d’ap-
pareillages émetteurs-récepteurs à condi-
tion que les installations soient faites dans
les règles de l’art, en respectant les indi-
cations du constructeur, dans un centre
spécialisé.
ATTENTION Le montage de dispositifs
comportant des modifications des carac-
té-ristiques du vehicule, peut déterminer
le re-trait du permis de circulation par les
autori-tés préposées et l’échéance éven-
tuelle de la garantie exclusivement en ce
qui concer-ne les défauts provoqués par
la modification susmentionnée ou recon-
ductibles directe-ment ou indirectement
à elle.
Fiat Auto S.p.A. refuse toute responsabi-
lité pour les dommages provoqués par
l’installa-tion d’accessoires non fournis ou
recomman-dés par Fiat Auto S.p.A. et ins-
tallés non conformément aux prescrip-
tions données.

110
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

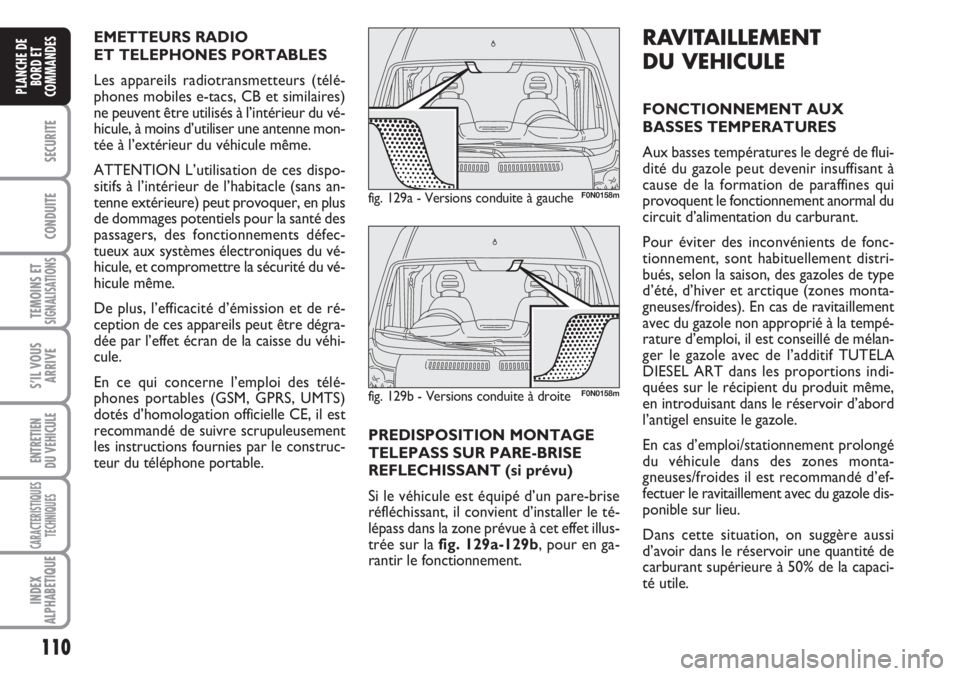

PREDISPOSITION MONTAGE
TELEPASS SUR PARE-BRISE
REFLECHISSANT (si prévu)
Si le véhicule est équipé d’un pare-brise
réfléchissant, il convient d’installer le té-
lépass dans la zone prévue à cet effet illus-
trée sur la fig. 129a-129b, pour en ga-
rantir le fonctionnement.
RAVITAILLEMENT
DU VEHICULE
FONCTIONNEMENT AUX
BASSES TEMPERATURES
Aux basses températures le degré de flui-
dité du gazole peut devenir insuffisant à
cause de la formation de paraffines qui
provoquent le fonctionnement anormal du
circuit d’alimentation du carburant.
Pour éviter des inconvénients de fonc-
tionnement, sont habituellement distri-
bués, selon la saison, des gazoles de type
d’été, d’hiver et arctique (zones monta-
gneuses/froides). En cas de ravitaillement
avec du gazole non approprié à la tempé-
rature d’emploi, il est conseillé de mélan-
ger le gazole avec de l’additif TUTELA
DIESEL ART dans les proportions indi-
quées sur le récipient du produit même,
en introduisant dans le réservoir d’abord
l’antigel ensuite le gazole.
En cas d’emploi/stationnement prolongé
du véhicule dans des zones monta-
gneuses/froides il est recommandé d’ef-
fectuer le ravitaillement avec du gazole dis-
ponible sur lieu.
Dans cette situation, on suggère aussi
d’avoir dans le réservoir une quantité de
carburant supérieure à 50% de la capaci-
té utile. EMETTEURS RADIO
ET TELEPHONES PORTABLES
Les appareils radiotransmetteurs (télé-
phones mobiles e-tacs, CB et similaires)
ne peuvent être utilisés à l’intérieur du vé-
hicule, à moins d’utiliser une antenne mon-
tée à l’extérieur du véhicule même.
ATTENTION L’utilisation de ces dispo-
sitifs à l’intérieur de l’habitacle (sans an-
tenne extérieure) peut provoquer, en plus
de dommages potentiels pour la santé des
passagers, des fonctionnements défec-
tueux aux systèmes électroniques du vé-
hicule, et compromettre la sécurité du vé-
hicule même.
De plus, l’efficacité d’émission et de ré-
ception de ces appareils peut être dégra-
dée par l’effet écran de la caisse du véhi-
cule.
En ce qui concerne l’emploi des télé-
phones portables (GSM, GPRS, UMTS)
dotés d’homologation officielle CE, il est
recommandé de suivre scrupuleusement
les instructions fournies par le construc-
teur du téléphone portable.
fig. 129a - Versions conduite à gaucheF0N0158m
fig. 129b - Versions conduite à droiteF0N0158m

111
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

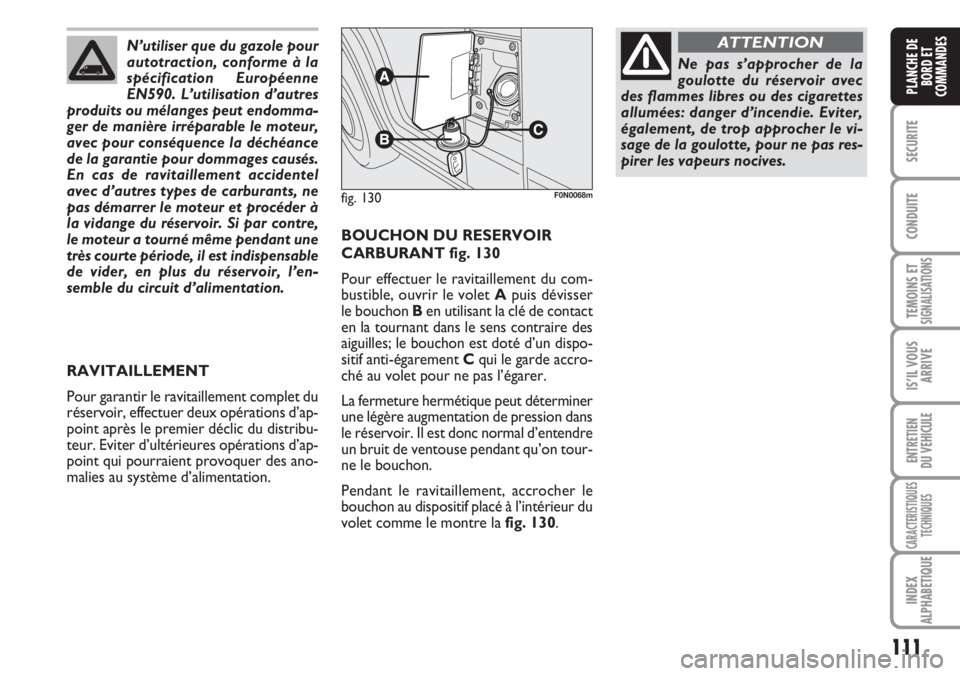

BOUCHON DU RESERVOIR
CARBURANT fig. 130
Pour effectuer le ravitaillement du com-
bustible, ouvrir le volet Apuis dévisser
le bouchon Ben utilisant la clé de contact
en la tournant dans le sens contraire des
aiguilles; le bouchon est doté d’un dispo-
sitif anti-égarement Cqui le garde accro-
ché au volet pour ne pas l’égarer.
La fermeture hermétique peut déterminer
une légère augmentation de pression dans
le réservoir. Il est donc normal d’entendre
un bruit de ventouse pendant qu’on tour-
ne le bouchon.
Pendant le ravitaillement, accrocher le
bouchon au dispositif placé à l’intérieur du
volet comme le montre la fig. 130.
fig. 130F0N0068m
Ne pas s’approcher de la
goulotte du réservoir avec
des flammes libres ou des cigarettes
allumées: danger d’incendie. Eviter,
également, de trop approcher le vi-
sage de la goulotte, pour ne pas res-
pirer les vapeurs nocives.
ATTENTIONN’utiliser que du gazole pour
autotraction, conforme à la
spécification Européenne
EN590. L’utilisation d’autres
produits ou mélanges peut endomma-
ger de manière irréparable le moteur,
avec pour conséquence la déchéance
de la garantie pour dommages causés.
En cas de ravitaillement accidentel
avec d’autres types de carburants, ne
pas démarrer le moteur et procéder à
la vidange du réservoir. Si par contre,
le moteur a tourné même pendant une
très courte période, il est indispensable
de vider, en plus du réservoir, l’en-
semble du circuit d’alimentation.
RAVITAILLEMENT
Pour garantir le ravitaillement complet du
réservoir, effectuer deux opérations d’ap-
point après le premier déclic du distribu-
teur. Eviter d’ultérieures opérations d’ap-
point qui pourraient provoquer des ano-
malies au système d’alimentation.
