2007 FIAT DUCATO Notice d'entretien (in French)

216
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

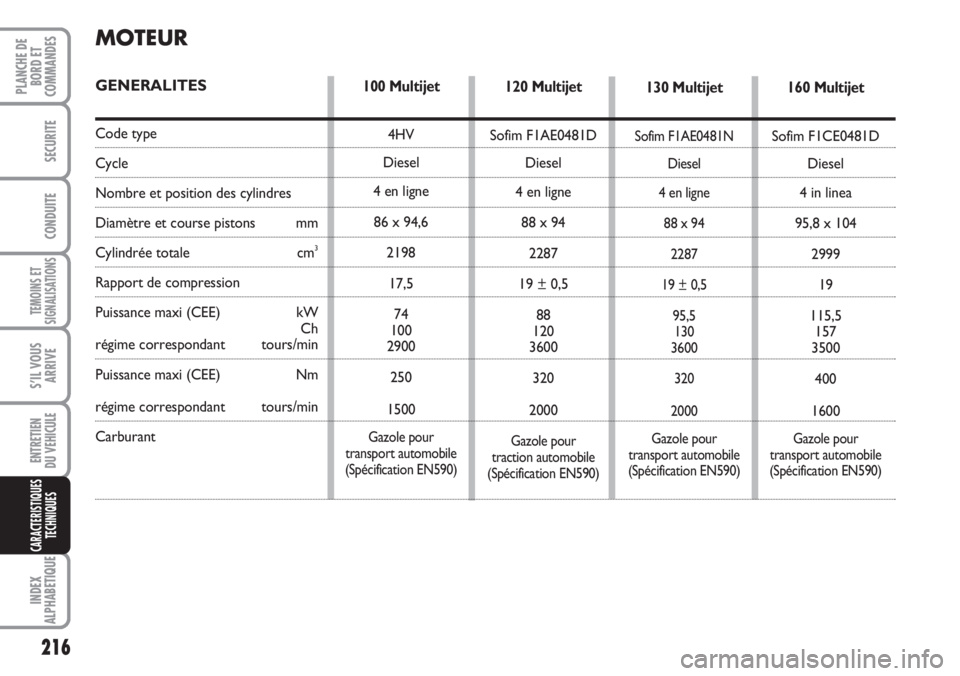

MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Diamètre et course pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
régime correspondant tours/min
Carburant
120 Multijet
Sofim F1AE0481D
Diesel
4 en ligne
88 x 94
2287
19 ± 0,5
88
120
3600
320
2000
Gazole pour
traction automobile
(Spécification EN590)
130 Multijet
Sofim F1AE0481N
Diesel
4 en ligne
88 x 94
2287
19 ± 0,5
95,5
130
3600
320
2000
Gazole pour
transport automobile
(Spécification EN590)
160 Multijet
Sofim F1CE0481D
Diesel
4 in linea
95,8 x 104
2999
19
115,5
157
3500
400
1600
Gazole pour
transport automobile
(Spécification EN590)
100 Multijet
4HV
Diesel
4 en ligne
86 x 94,6
2198
17,5
74
100
2900
250
1500
Gazole pour
transport automobile
(Spécification EN590)

217
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
ALIMENTATION
Alimentation Injection directe “Common Rail”
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans te-
nir compte des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec
risques d’incendie.
ATTENTION
TRANSMISSION
100 Multijet 120 Multijet - 130 Multijet - 160 Multijet
Boîte de vitesses
Embrayage
TractionAutoréglable avec pédale sans course à vide
Avant A cinq rapports avant plus marche arrière avec
synchroniseurs pour l’engagement des vitesses avantA six rapports avant plus marche arrière avec
synchroniseurs pour l’engagement
des vitesses avant

218
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

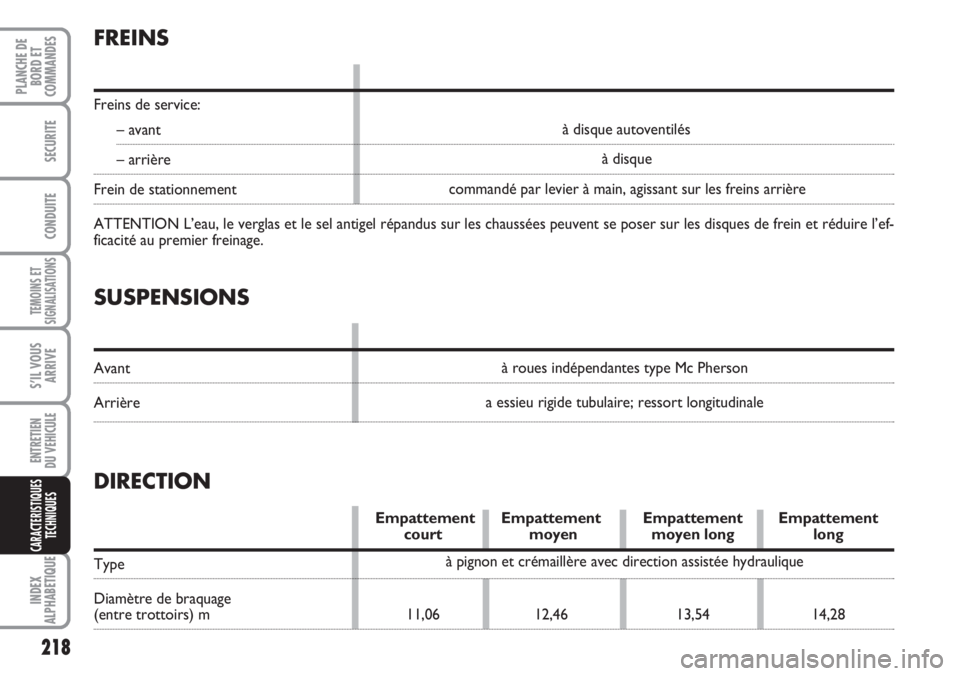

SUSPENSIONS
Avant
Arrière
FREINS
Freins de service:
– avant
– arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel antigel répandus sur les chaussées peuvent se poser sur les disques de frein et réduire l’ef-
ficacité au premier freinage.
à roues indépendantes type Mc Pherson
a essieu rigide tubulaire; ressort longitudinale commandé par levier à main, agissant sur les freins arrièreà disque à disque autoventilés
DIRECTION
Empattement Empattement Empattement Empattement court moyen moyen long long
Type
Diamètre de braquage
(entre trottoirs) m 11,06 12,46 13,54 14,28à pignon et crémaillère avec direction assistée hydraulique

219
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

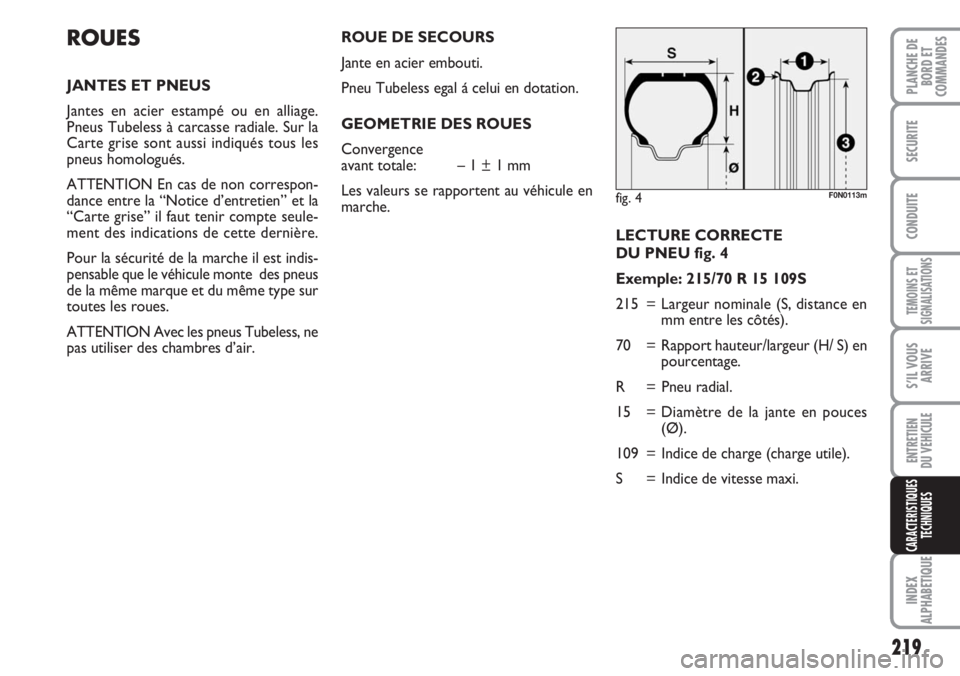

LECTURE CORRECTE
DU PNEU fig. 4
Exemple: 215/70 R 15 109S
215 = Largeur nominale (S, distance en
mm entre les côtés).
70 = Rapport hauteur/largeur (H/ S) en
pourcentage.
R = Pneu radial.
15 = Diamètre de la jante en pouces
(Ø).
109 = Indice de charge (charge utile).
S = Indice de vitesse maxi.
ROUES
JANTES ET PNEUS
Jantes en acier estampé ou en alliage.
Pneus Tubeless à carcasse radiale. Sur la
Carte grise sont aussi indiqués tous les
pneus homologués.
ATTENTION En cas de non correspon-
dance entre la “Notice d’entretien” et la
“Carte grise” il faut tenir compte seule-
ment des indications de cette dernière.
Pour la sécurité de la marche il est indis-
pensable que le véhicule monte des pneus
de la même marque et du même type sur
toutes les roues.
ATTENTION Avec les pneus Tubeless, ne
pas utiliser des chambres d’air.
fig. 4F0N0113m
ROUE DE SECOURS
Jante en acier embouti.
Pneu Tubeless egal á celui en dotation.
GEOMETRIE DES ROUES
Convergence
avant totale: – 1 ± 1 mm
Les valeurs se rapportent au véhicule en
marche.

LECTURE CORRECTE
DE LA JANTE fig. 4
Exemple: 6J x 15 ET43
6 = largeur de la jante en pouces 1.
J = profil de la jante à bord creuse
(rebord latéral où s’appuie le ta-
lon du pneu) 2.
15 = diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) 3= Ø.
ET43 = carrossage roue (distance entre
le plan d’appui disque/jante et mi-
lieu de la jante). Indice de charge (charge utile)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
Indice de vitesse maxi
pour les pneus à neige
QM + S= jusqu’à 160 km/h.
TM + S= jusqu’à 190 km/h.
HM + S= jusqu’à 210 km/h.
220
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

221
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

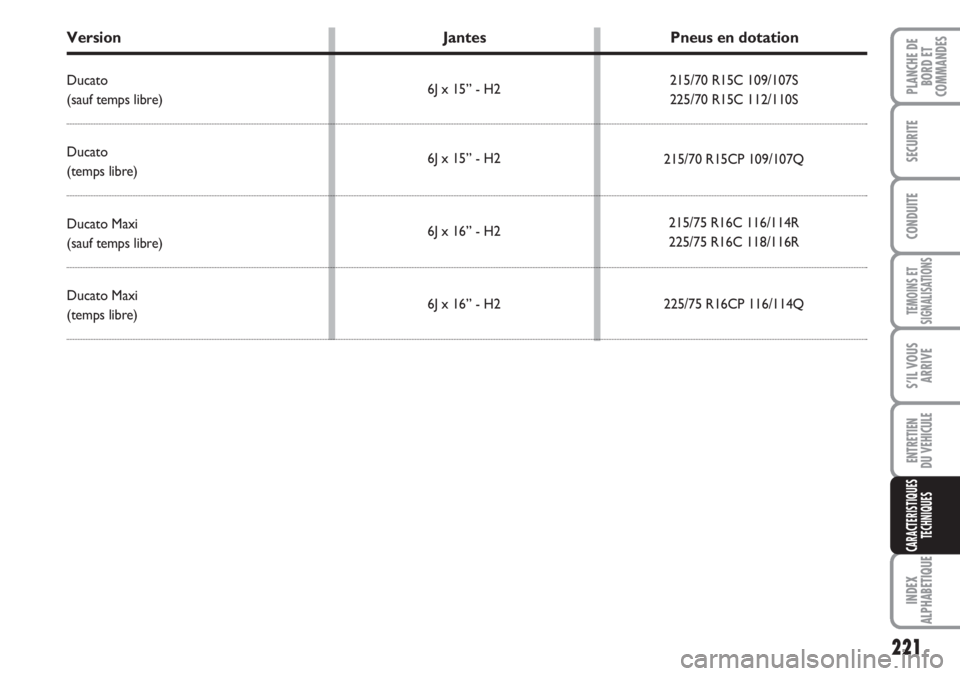

215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q 6J x 15” - H2
6J x 15” - H2
6J x 16” - H2
6J x 16” - H2
Version Jantes Pneus en dotation
Ducato
(sauf temps libre)
Ducato
(temps libre)
Ducato Maxi
(sauf temps libre)
Ducato Maxi
(temps libre)

3000 PTT(*) Light avec pneus base,
sauf PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light
avec pneus base
PANORAMA avec pneus base
3000 PTT(*) Light avec pneus majorés,
sauf PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light avec pneus
majorés
PANORAMA avec pneus majorés
Gamme Light avec pneus Camping
Gamme Heavy avec pneus base
Gamma Heavy avec pneus majorés
Gamme Heavy avec pneus Camping4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
222
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

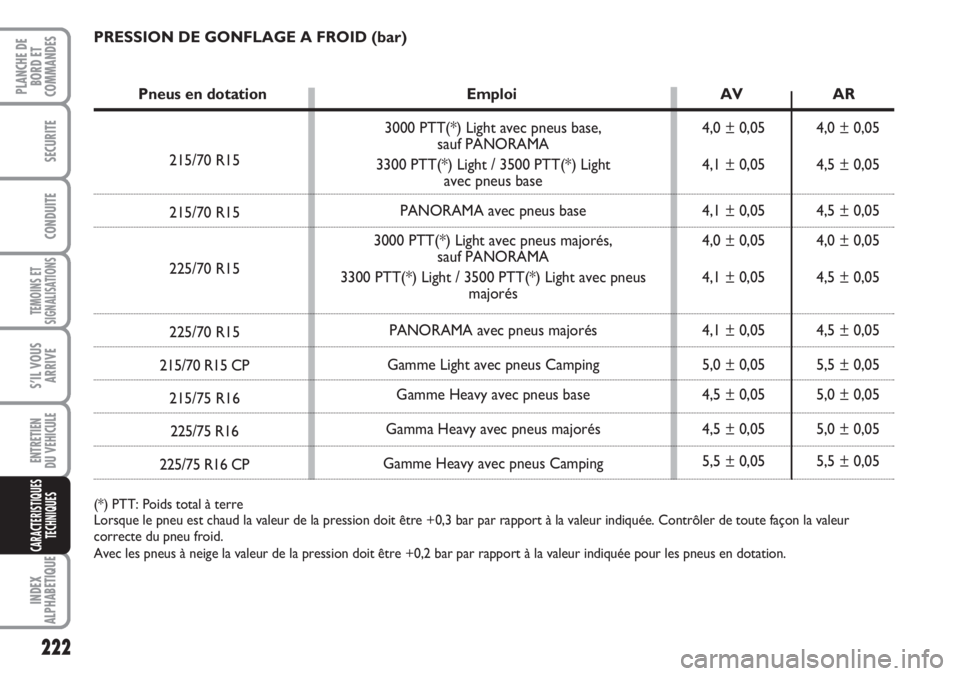

PRESSION DE GONFLAGE A FROID (bar)
Pneus en dotation Emploi AV AR
215/70 R15
215/70 R15
225/70 R15
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 CP
(*) PTT: Poids total à terre
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur
correcte du pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.

223
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

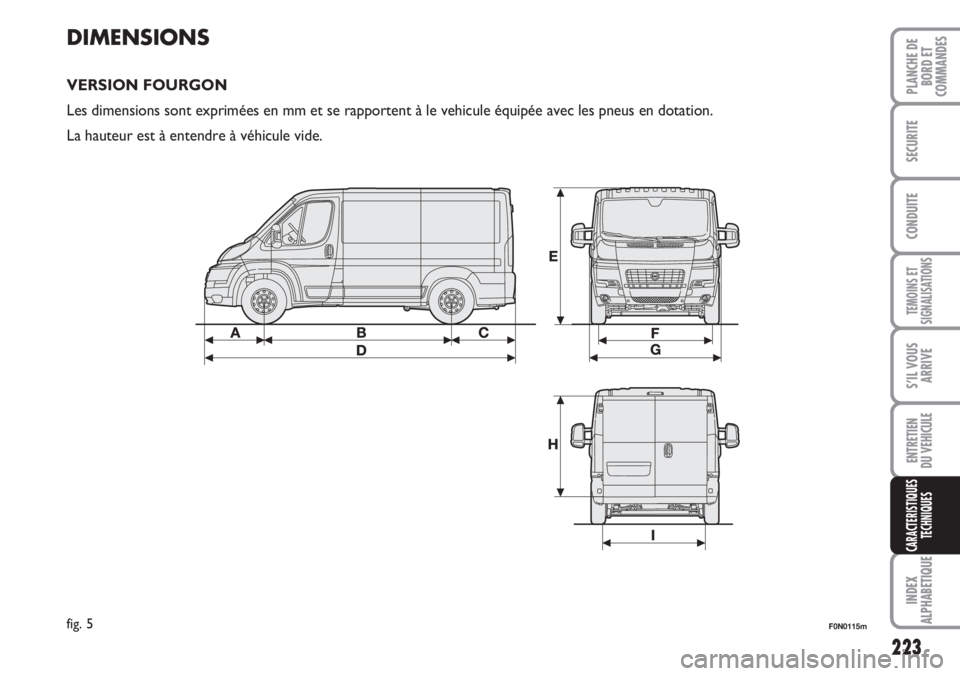

DIMENSIONS
VERSION FOURGON
Les dimensions sont exprimées en mm et se rapportent à le vehicule équipée avec les pneus en dotation.
La hauteur est à entendre à véhicule vide.
F0N0115mfig. 5
