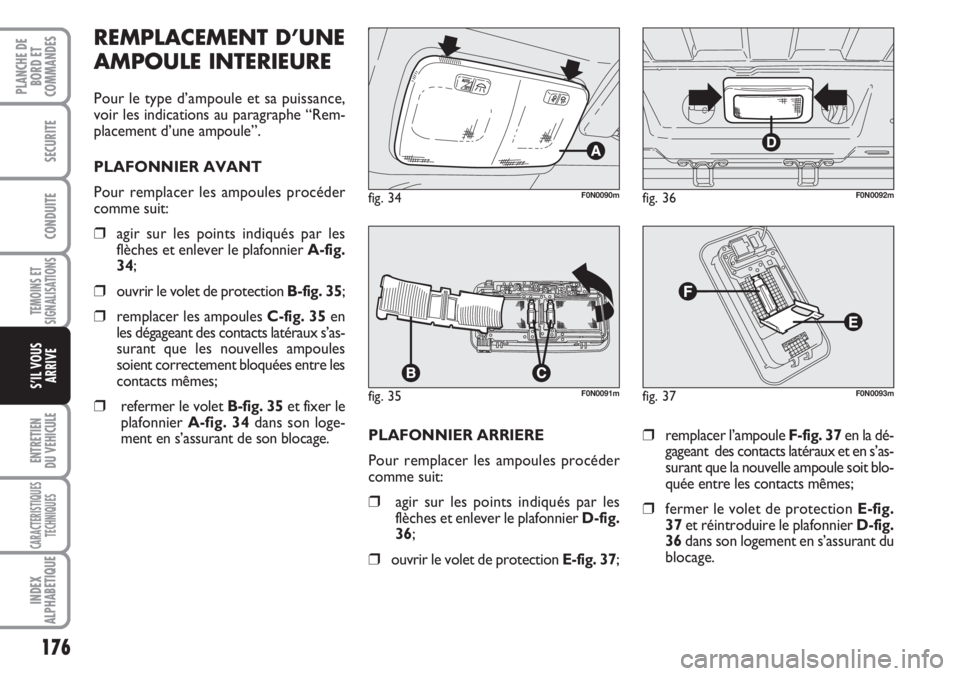

PLAFONNIER ARRIERE
Pour remplacer les ampoules procéder
comme suit:
❒agir sur les points indiqués par les
flèches et enlever le plafonnier D-fig.
36;
❒ouvrir le volet de protection E-fig. 37;
❒remplacer l’ampoule F-fig. 37en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit blo-
quée entre les contacts mêmes;
❒fermer le volet de protection E-fig.
37et réintroduire le plafonnier D-fig.
36dans son logement en s’assurant du
blocage.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
REMPLACEMENT D’UNE
AMPOULE INTERIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe “Rem-
placement d’une ampoule”.
PLAFONNIER AVANT
Pour remplacer les ampoules procéder
comme suit:
❒agir sur les points indiqués par les
flèches et enlever le plafonnier A-fig.
34;
❒ouvrir le volet de protection B-fig. 35;
❒remplacer les ampoules C-fig. 35en
les dégageant des contacts latéraux s’as-
surant que les nouvelles ampoules
soient correctement bloquées entre les
contacts mêmes;
❒refermer le volet B-fig. 35et fixer le
plafonnier A-fig. 34dans son loge-
ment en s’assurant de son blocage.

177
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

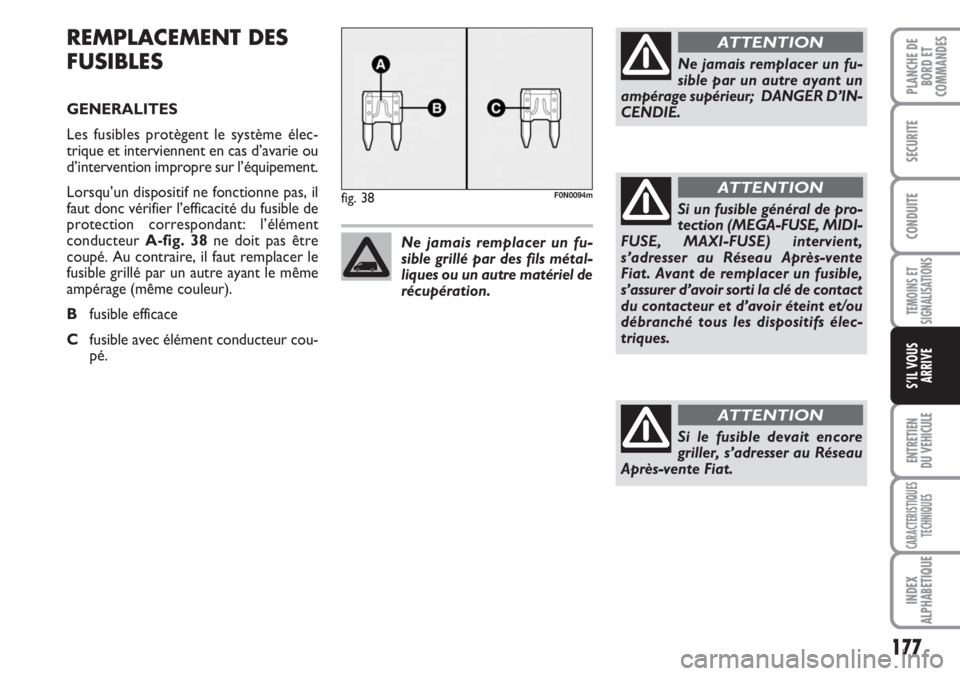

REMPLACEMENT DES
FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie ou
d’intervention impropre sur l’équipement.
Lorsqu’un dispositif ne fonctionne pas, il
faut donc vérifier l’efficacité du fusible de
protection correspondant: l’élément
conducteur A-fig. 38ne doit pas être
coupé. Au contraire, il faut remplacer le
fusible grillé par un autre ayant le même
ampérage (même couleur).
Bfusible efficace
Cfusible avec élément conducteur cou-
pé.
fig. 38F0N0094m
Ne jamais remplacer un fu-
sible grillé par des fils métal-
liques ou un autre matériel de
récupération.
Ne jamais remplacer un fu-
sible par un autre ayant un
ampérage supérieur; DANGER D’IN-
CENDIE.
ATTENTION
Si un fusible général de pro-
tection (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervient,
s’adresser au Réseau Après-vente
Fiat. Avant de remplacer un fusible,
s’assurer d’avoir sorti la clé de contact
du contacteur et d’avoir éteint et/ou
débranché tous les dispositifs élec-
triques.
ATTENTION
Si le fusible devait encore
griller, s’adresser au Réseau
Après-vente Fiat.
ATTENTION

178
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

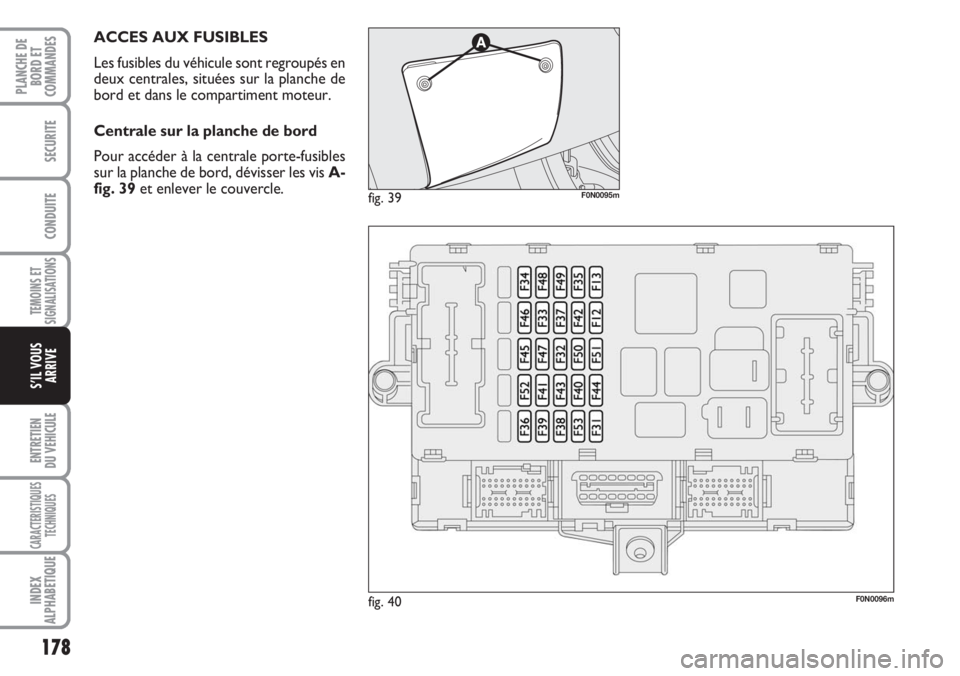

ACCES AUX FUSIBLES
Les fusibles du véhicule sont regroupés en
deux centrales, situées sur la planche de
bord et dans le compartiment moteur.
Centrale sur la planche de bord
Pour accéder à la centrale porte-fusibles
sur la planche de bord, dévisser les vis A-
fig. 39et enlever le couvercle.
fig. 40F0N0096m
fig. 39F0N0095m

179
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 42F0N0097m
fig. 41F0N0098m

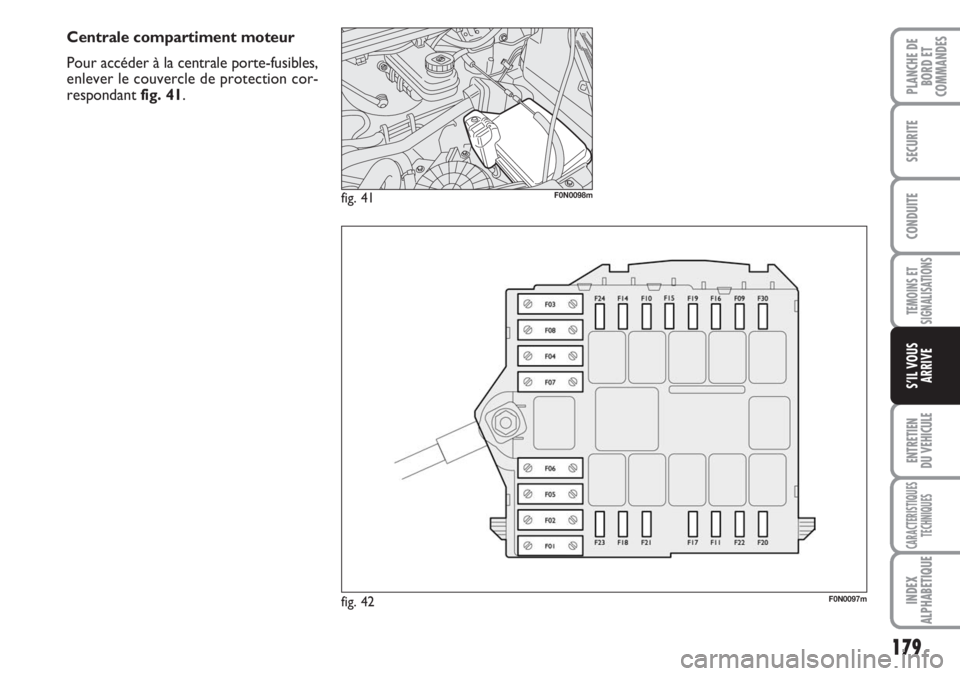

Centrale compartiment moteur
Pour accéder à la centrale porte-fusibles,
enlever le couvercle de protection cor-
respondant fig. 41.

180
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

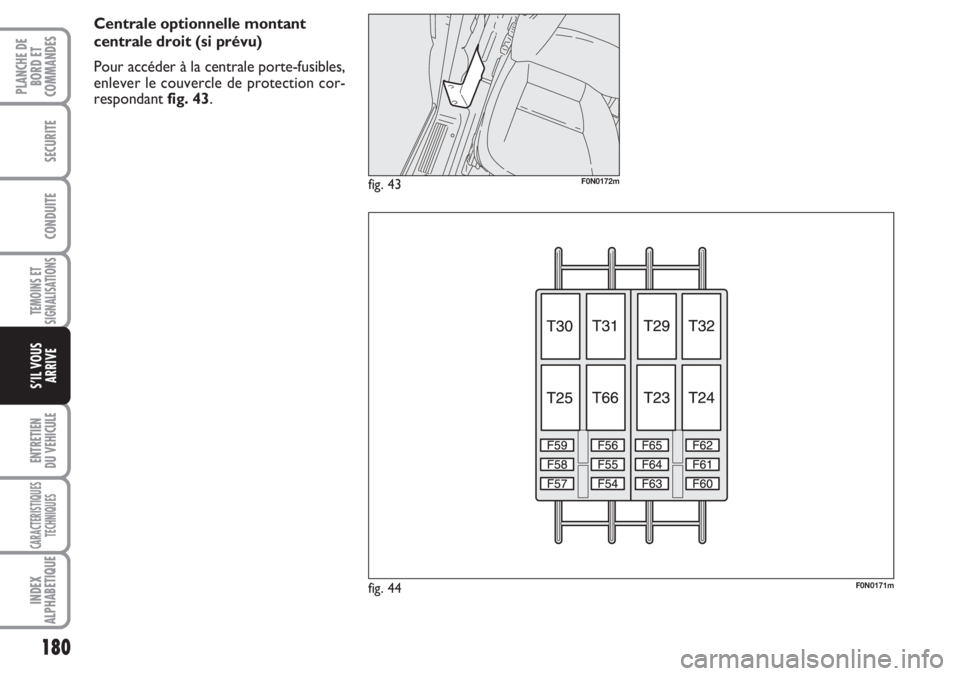

Centrale optionnelle montant
centrale droit (si prévu)
Pour accéder à la centrale porte-fusibles,
enlever le couvercle de protection cor-
respondant fig. 43.
fig. 43F0N0172m
fig. 44F0N0171m

181
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

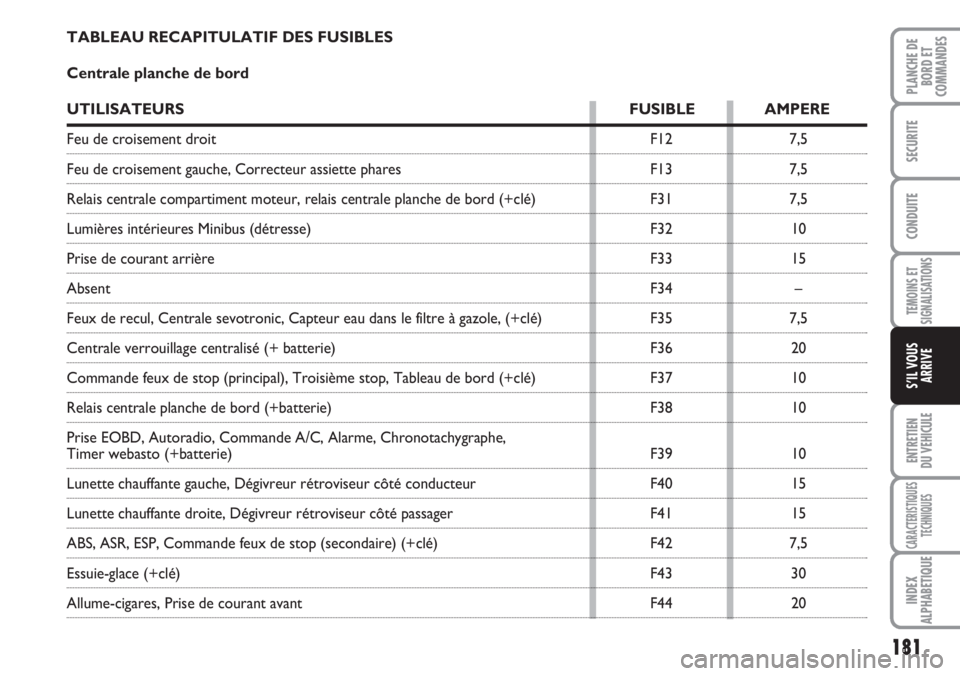

TABLEAU RECAPITULATIF DES FUSIBLES
Centrale planche de bord
UTILISATEURS FUSIBLE AMPERE
Feu de croisement droit F12 7,5
Feu de croisement gauche, Correcteur assiette phares F13 7,5
Relais centrale compartiment moteur, relais centrale planche de bord (+clé) F31 7,5
Lumières intérieures Minibus (détresse) F32 10
Prise de courant arrière F33 15
AbsentF34 –
Feux de recul, Centrale sevotronic, Capteur eau dans le filtre à gazole, (+clé) F35 7,5
Centrale verrouillage centralisé (+ batterie) F36 20
Commande feux de stop (principal), Troisième stop, Tableau de bord (+clé) F37 10
Relais centrale planche de bord (+batterie) F38 10
Prise EOBD, Autoradio, Commande A/C, Alarme, Chronotachygraphe,
Timer webasto (+batterie) F39 10
Lunette chauffante gauche, Dégivreur rétroviseur côté conducteur F40 15
Lunette chauffante droite, Dégivreur rétroviseur côté passager F41 15
ABS, ASR, ESP, Commande feux de stop (secondaire) (+clé) F42 7,5
Essuie-glace (+clé) F43 30
Allume-cigares, Prise de courant avant F44 20

182
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

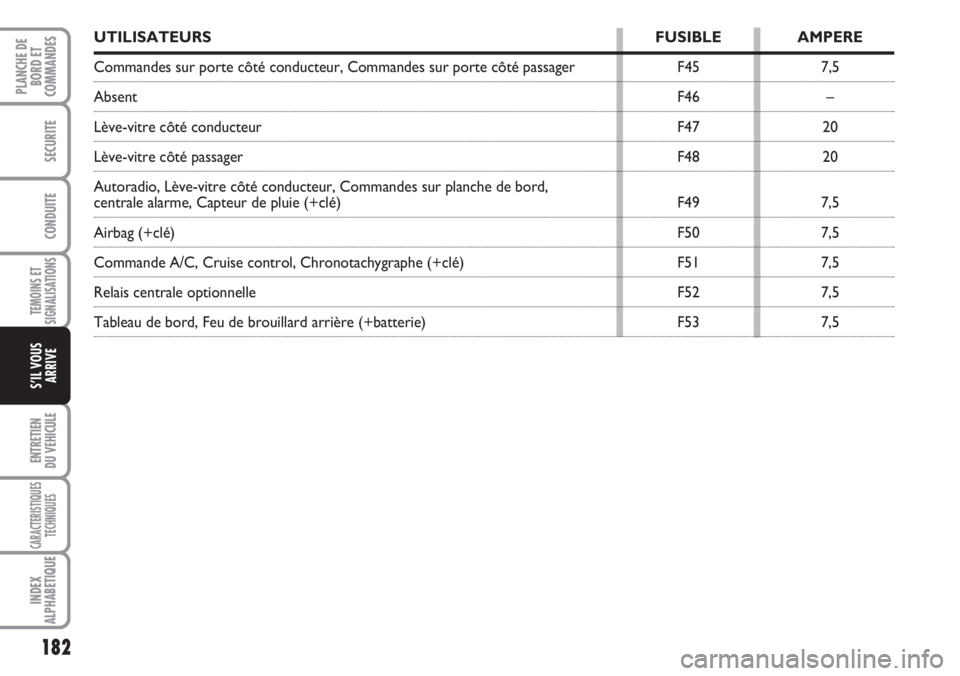

UTILISATEURS FUSIBLE AMPERE
Commandes sur porte côté conducteur, Commandes sur porte côté passager F45 7,5
AbsentF46 –
Lève-vitre côté conducteur F47 20
Lève-vitre côté passager F48 20
Autoradio, Lève-vitre côté conducteur, Commandes sur planche de bord,
centrale alarme, Capteur de pluie (+clé) F49 7,5
Airbag (+clé)F50 7,5
Commande A/C, Cruise control, Chronotachygraphe (+clé) F51 7,5
Relais centrale optionnelle F52 7,5
Tableau de bord, Feu de brouillard arrière (+batterie) F53 7,5

183
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

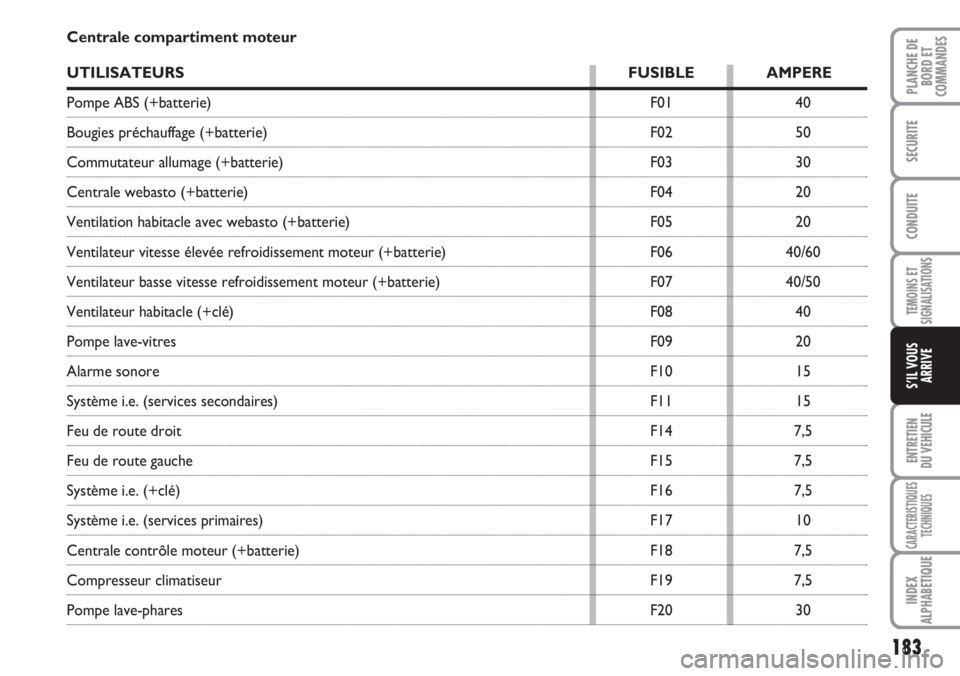

Centrale compartiment moteur
UTILISATEURS FUSIBLE AMPERE
Pompe ABS (+batterie) F01 40
Bougies préchauffage (+batterie) F02 50
Commutateur allumage (+batterie) F03 30
Centrale webasto (+batterie) F04 20
Ventilation habitacle avec webasto (+batterie) F05 20
Ventilateur vitesse élevée refroidissement moteur (+batterie) F06 40/60
Ventilateur basse vitesse refroidissement moteur (+batterie) F07 40/50
Ventilateur habitacle (+clé) F08 40
Pompe lave-vitres F09 20
Alarme sonoreF10 15
Système i.e. (services secondaires) F11 15
Feu de route droit F14 7,5
Feu de route gauche F15 7,5
Système i.e. (+clé) F16 7,5
Système i.e. (services primaires) F17 10
Centrale contrôle moteur (+batterie) F18 7,5
Compresseur climatiseur F19 7,5
Pompe lave-phares F20 30
