2007 BMW MOTORRAD K 1200 S Manual de instrucciones (in Spanish)

Bastidor de la rueda
traseraEmpleoPara poder trabajar con segu-
ridad también en las ruedas de
motocicletas sin caballete central,
BMW Motorrad ofrece un bas-
tidor para la rueda trasera. Este
bastidor de la rueda trasera con
el número de referencia de herra-
mienta especial BMW 36 3 980
está disponible en su Concesio-
nario BMW Motorrad.

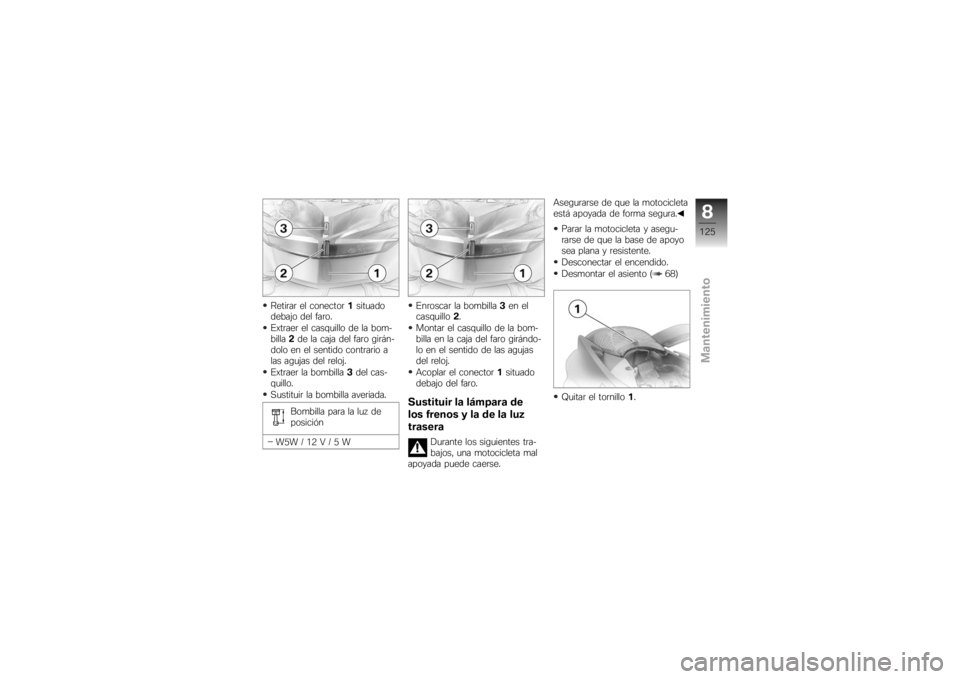

Montar el bastidor de la
rueda traseraAjustar la altura deseada del
bastidor de la rueda trasera con
los tornillos1.
Retirar la arandela de seguri-
dad 2presionando el botón de
enclavamiento 3. Mover el bastidor de la rueda
trasera desde la izquierda hasta
el eje trasero.
Colocar la arandela de segu-
ridad desde la derecha pre-
sionando el botón de enclava-
miento.
Colocar la mano izquierda en
el asidero izquierdo de la mo-
tocicleta
4y la mano derecha
en la palanca del bastidor de la
rueda trasera 5.
8119zMantenimiento

Alinear la motocicleta presio-
nando al mismo tiempo la pa-
lanca hacia abajo hasta que la
motocicleta esté totalmente
enderezada.Presionar la palanca sobre el
suelo.
LámparasInstrucciones generalesEl fallo de una bombilla se indica
en la pantalla con el símbolo de
"Avería en lámpara". Si falla la luz
de freno o la trasera, se enciende
además el testigo de adverten-
cia General en color amarillo. Si
falla la luz trasera, en su lugar se
utiliza la luz de freno, reduciendo
la intensidad de luz del segundo
hilo al nivel de la luz trasera. Apesar de ello, el fallo del piloto
trasero se indica en la pantalla.
El hecho de que se funda
una lámpara de la motoci-
cleta supone un riesgo para la
seguridad, ya que es posible que
los otros conductores no vean la
máquina.
Sustituir las lámparas defectuo-
sas con la mayor brevedad po-
sible; es aconsejable disponer
siempre de las lámparas de re-
cambio correspondientes.
La bombilla está bajo pre-
sión; si se daña puede oca-
sionar lesiones.
Al sustituir una lámpara, los ojos
y las manos deben de estar
protegidos.
Encontrará un resumen de
los tipos de bombilla que
van montadas en su motocicleta
en el capítulo "Datos técnicos".
8120zMantenimiento

No tocar el cristal de las
bombillas nuevas con los
dedos. Utilizar un paño limpio y
seco para montar las lámparas.
La suciedad acumulada, espe-
cialmente aceites y grasas, di-
ficultan la evacuación térmica.
La consecuencia puede ser un
recalentamiento, así como una
disminución de la vida útil de las
bombillas.

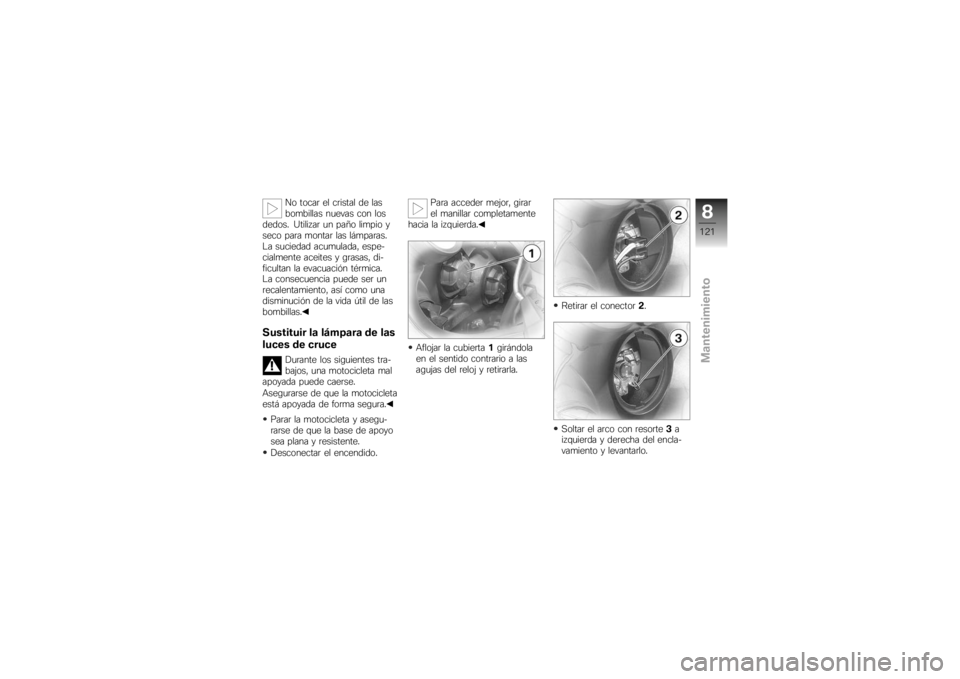

Sustituir la lámpara de las
luces de cruce
Durante los siguientes tra-
bajos, una motocicleta mal
apoyada puede caerse.
Asegurarse de que la motocicleta
está apoyada de forma segura.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Desconectar el encendido. Para acceder mejor, girar
el manillar completamente
hacia la izquierda.
Aflojar la cubierta 1girándola
en el sentido contrario a las
agujas del reloj y retirarla. Retirar el conector
2.
Soltar el arco con resorte 3a
izquierda y derecha del encla-
vamiento y levantarlo.
8121zMantenimiento

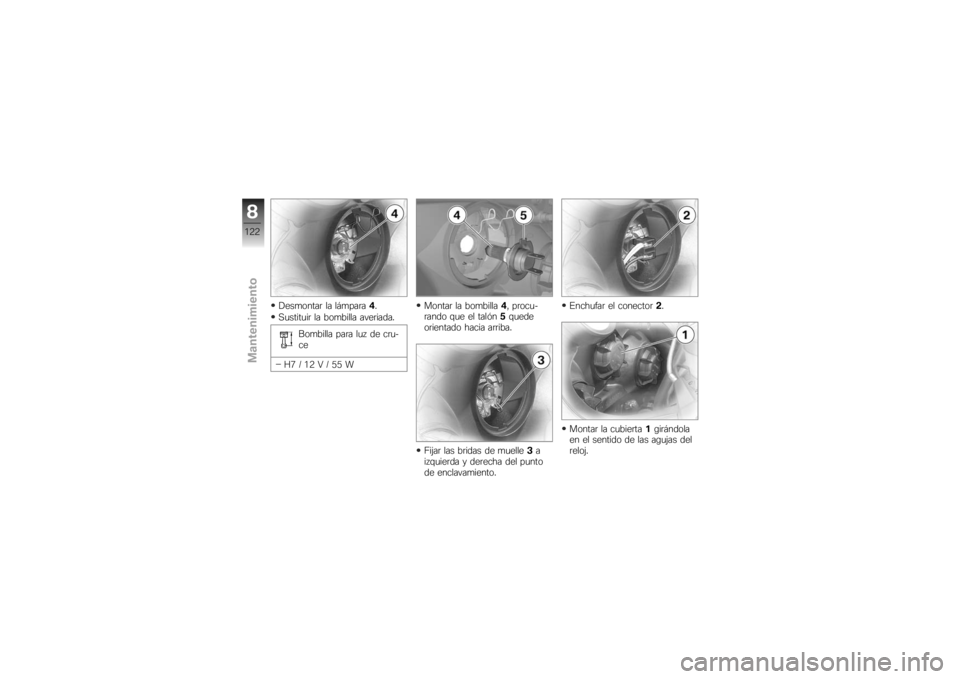

Desmontar la lámpara4.
Sustituir la bombilla averiada.
Bombilla para luz de cru-
ce
H7/12V/55W Montar la bombilla
4, procu-
rando que el talón 5quede
orientado hacia arriba.
Fijar las bridas de muelle 3a
izquierda y derecha del punto
de enclavamiento. Enchufar el conector
2.
Montar la cubierta 1girándola
en el sentido de las agujas del
reloj.
8122zMantenimiento

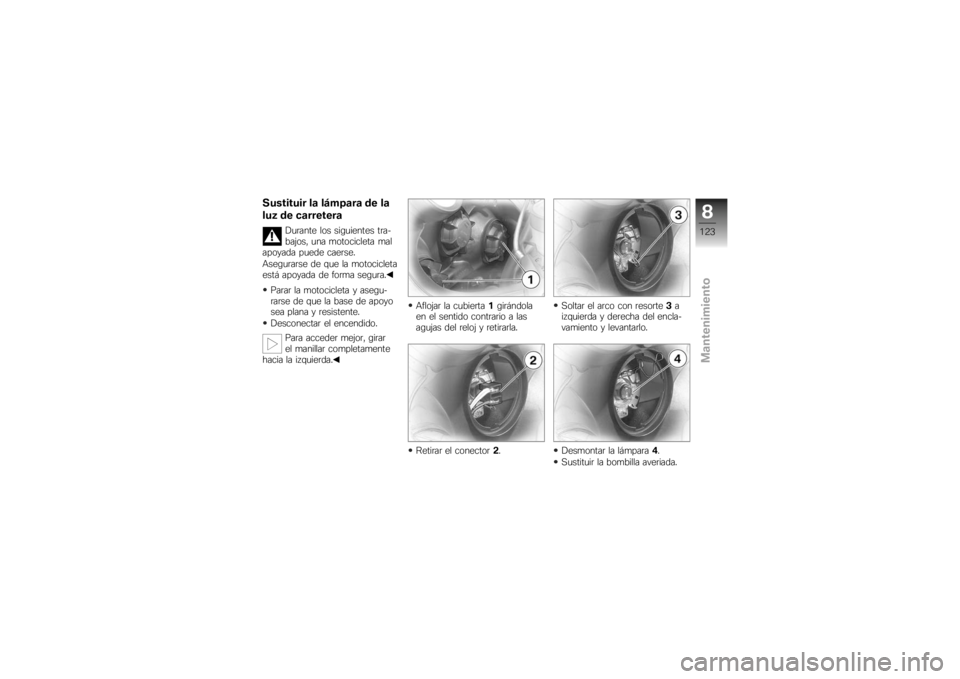

Sustituir la lámpara de la
luz de carretera
Durante los siguientes tra-
bajos, una motocicleta mal
apoyada puede caerse.
Asegurarse de que la motocicleta
está apoyada de forma segura.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Desconectar el encendido. Para acceder mejor, girar
el manillar completamente
hacia la izquierda. Aflojar la cubierta
1girándola
en el sentido contrario a las
agujas del reloj y retirarla.
Retirar el conector 2. Soltar el arco con resorte
3a
izquierda y derecha del encla-
vamiento y levantarlo.
Desmontar la lámpara 4.
Sustituir la bombilla averiada.
8123zMantenimiento

Bombilla para luz de
carretera
H7/12V/55W
Montar la bombilla 4, procu-
rando que el talón 5quede
orientado hacia arriba. Fijar las bridas de muelle
3a
izquierda y derecha del punto
de enclavamiento.
Enchufar el conector 2. Montar la cubierta
1girándola
en el sentido de las agujas del
reloj.

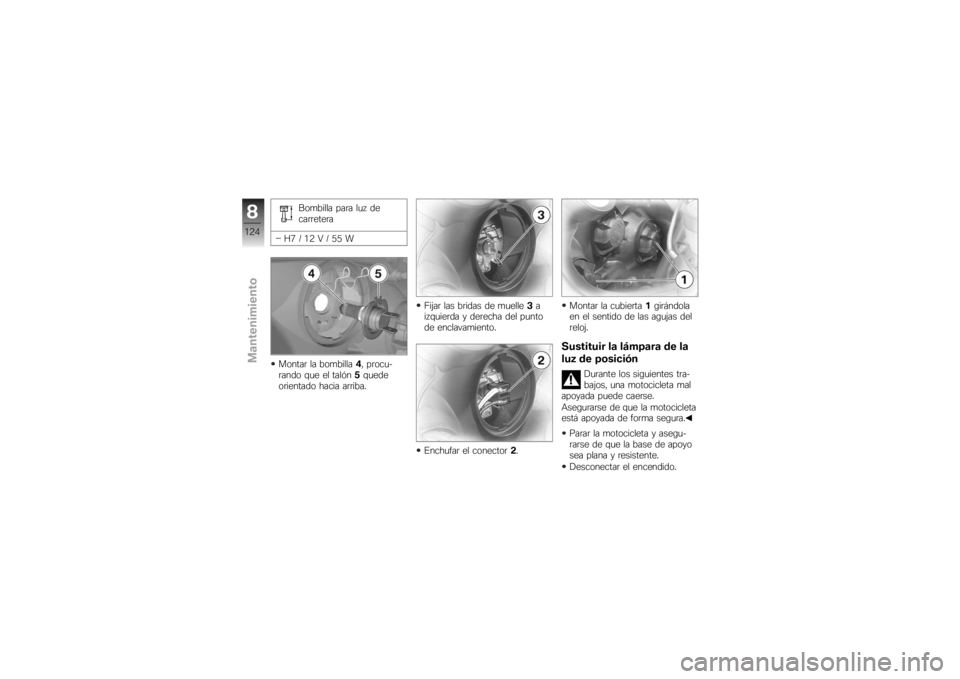

Sustituir la lámpara de la
luz de posición
Durante los siguientes tra-
bajos, una motocicleta mal
apoyada puede caerse.
Asegurarse de que la motocicleta
está apoyada de forma segura.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Desconectar el encendido.
8124zMantenimiento

Retirar el conector1situado
debajo del faro.
Extraer el casquillo de la bom-
billa 2de la caja del faro girán-
dolo en el sentido contrario a
las agujas del reloj.
Extraer la bombilla 3del cas-
quillo.
Sustituir la bombilla averiada.
Bombilla para la luz de
posición
W5W / 12 V / 5 W Enroscar la bombilla
3en el
casquillo 2.
Montar el casquillo de la bom-
billa en la caja del faro girándo-
lo en el sentido de las agujas
del reloj.
Acoplar el conector 1situado
debajo del faro.

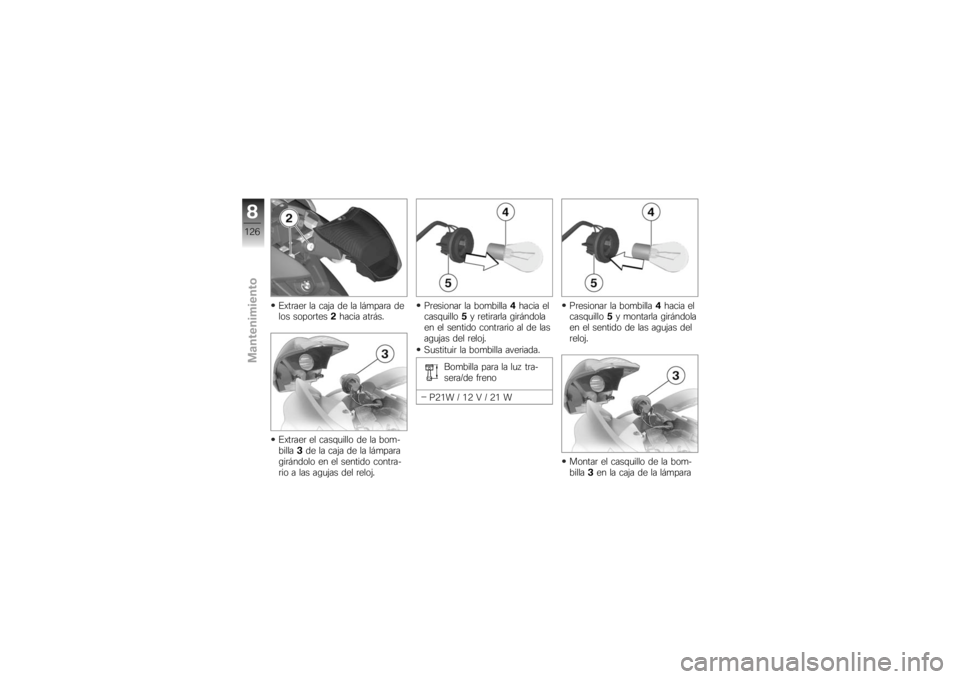

Sustituir la lámpara de
los frenos y la de la luz
trasera
Durante los siguientes tra-
bajos, una motocicleta mal
apoyada puede caerse. Asegurarse de que la motocicleta
está apoyada de forma segura.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Desconectar el encendido.
Desmontar el asiento ( 68)
Quitar el tornillo 1.
8125zMantenimiento

Extraer la caja de la lámpara de
los soportes2hacia atrás.
Extraer el casquillo de la bom-
billa 3de la caja de la lámpara
girándolo en el sentido contra-
rio a las agujas del reloj. Presionar la bombilla
4hacia el
casquillo 5y retirarla girándola
en el sentido contrario al de las
agujas del reloj.
Sustituir la bombilla averiada.
Bombilla para la luz tra-
sera/de freno
P21W / 12 V / 21 W Presionar la bombilla
4hacia el
casquillo 5y montarla girándola
en el sentido de las agujas del
reloj.
Montar el casquillo de la bom-
billa 3en la caja de la lámpara
8126zMantenimiento
