2007 BMW MOTORRAD K 1200 R Libretto di uso e manutenzione (in Italian)

Sotto la sella1Bocchetta di rifornimento
olio motore ( 102)
2 Attrezzo di bordo ( 100)
3 Portacasco ( 70)
215zVista generale

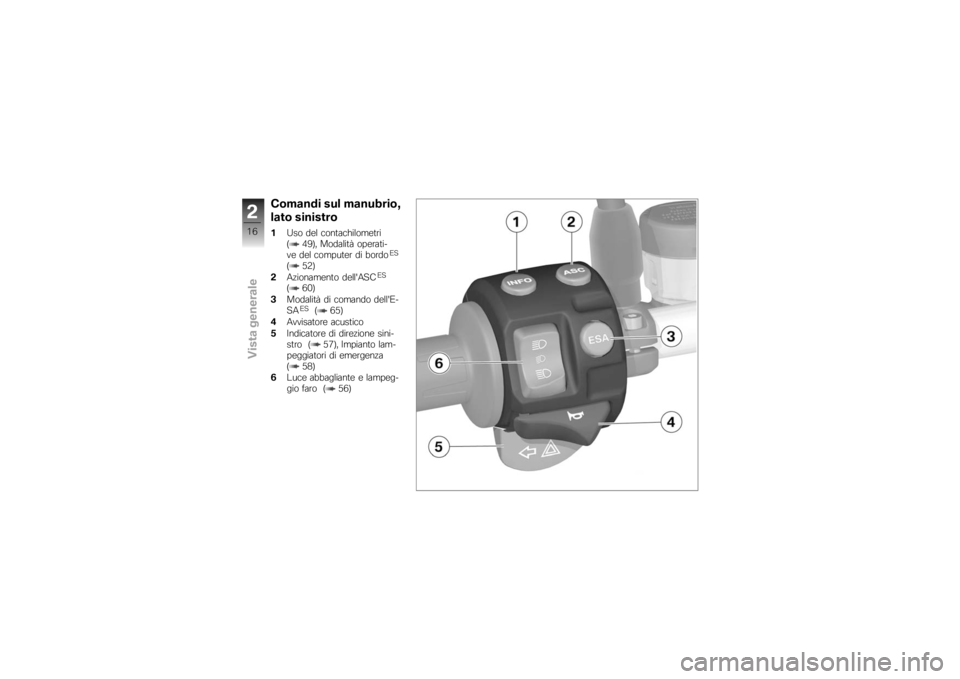

Comandi sul manubrio,
lato sinistro1Uso del contachilometri
( 49), Modalità operati-
ve del computer di bordo
ES
( 52)
2 Azionamento dell'ASC
ES
( 60)
3 Modalità di comando dell'E-
SA
ES
( 65)
4 Avvisatore acustico
5 Indicatore di direzione sini-
stro ( 57), Impianto lam-
peggiatori di emergenza
( 58)
6 Luce abbagliante e lampeg-
gio faro ( 56)
216zVista generale

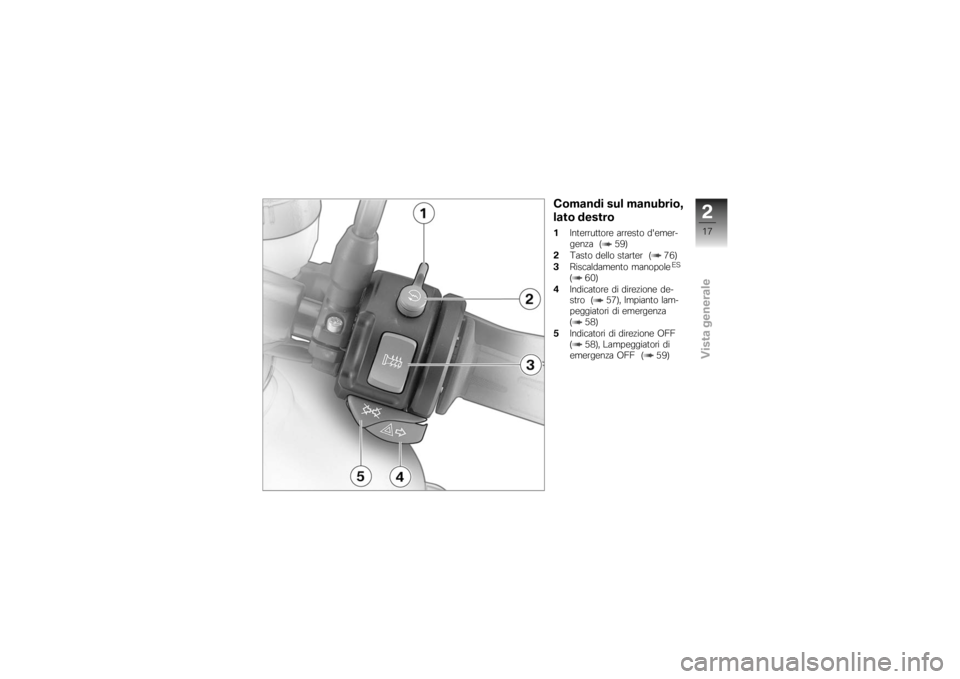

Comandi sul manubrio,
lato destro1Interruttore arresto d'emer-
genza ( 59)
2 Tasto dello starter ( 76)
3 Riscaldamento manopole
ES
( 60)
4 Indicatore di direzione de-
stro ( 57), Impianto lam-
peggiatori di emergenza
( 58)
5 Indicatori di direzione OFF
( 58), Lampeggiatori di
emergenza OFF ( 59)
217zVista generale

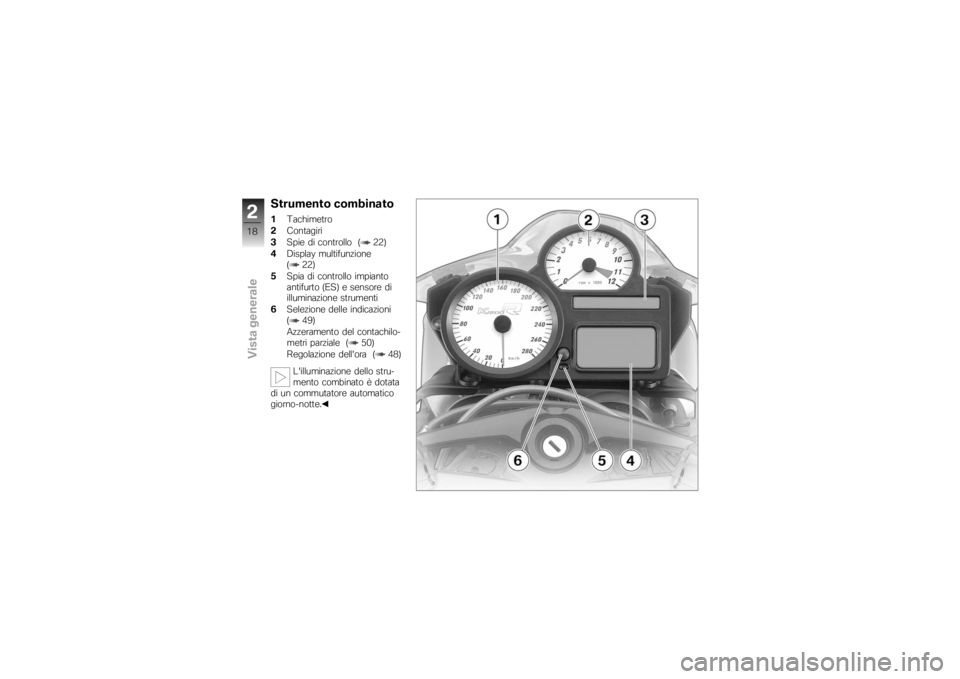

Strumento combinato1Tachimetro
2 Contagiri
3 Spie di controllo ( 22)
4 Display multifunzione
( 22)
5 Spia di controllo impianto
antifurto (ES) e sensore di
illuminazione strumenti
6 Selezione delle indicazioni
( 49)
Azzeramento del contachilo-
metri parziale ( 50)
Regolazione dell'ora ( 48)
L'illuminazione dello stru-
mento combinato è dotata
di un commutatore automatico
giorno-notte.
218zVista generale

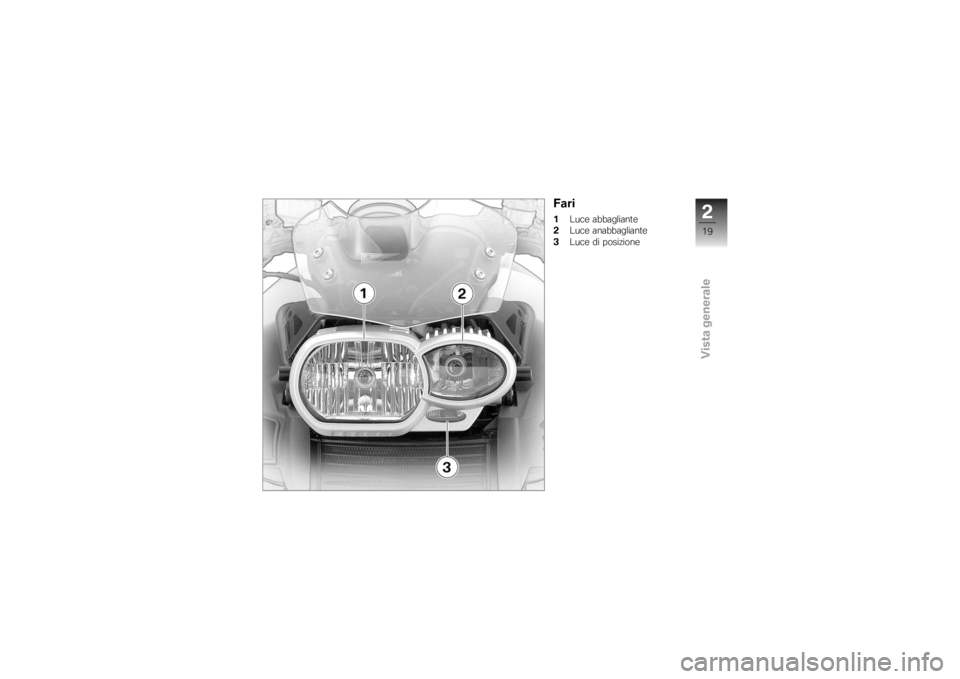

Fari1Luce abbagliante
2 Luce anabbagliante
3 Luce di posizione
219zVista generale

220zVista generale

Indicatori
Indicatori
Indicatori standard................... 22
Indicatori con computer di
bordo
ES
............................. 24
Indicatori con controllo pressione
pneumatici RDC
ES
................... 24
Spie standard . ....................... 24
Spie del computer di bordo
ES
....... 30
Spie di avvertimento ABS
ES
......... 32
Spie di avvertimento ASC
ES
......... 35
Spie di avvertimento RDC
ES
......... 38
Spie impianto antifurto
ES
............ 42
321zIndicatori

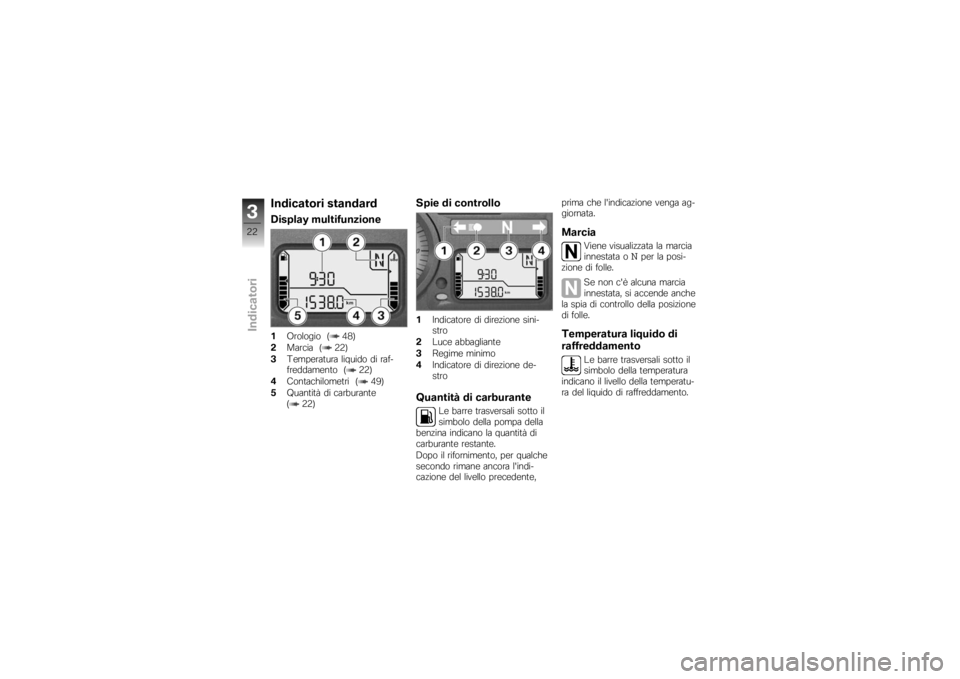

Indicatori standardDisplay multifunzione1Orologio ( 48)
2 Marcia ( 22)
3 Temperatura liquido di raf-
freddamento ( 22)
4 Contachilometri ( 49)
5 Quantità di carburante
( 22)
Spie di controllo1Indicatore di direzione sini-
stro
2 Luce abbagliante
3 Regime minimo
4 Indicatore di direzione de-
stroQuantità di carburante
Le barre trasversali sotto il
simbolo della pompa della
benzina indicano la quantità di
carburante restante.
Dopo il rifornimento, per qualche
secondo rimane ancora l'indi-
cazione del livello precedente, prima che l'indicazione venga ag-
giornata.
Marcia
Viene visualizzata la marcia
innestata o
Nper la posi-
zione di folle.
Se non c'è alcuna marcia
innestata, si accende anche
la spia di controllo della posizione
di folle.
Temperatura liquido di
raffreddamento
Le barre trasversali sotto il
simbolo della temperatura
indicano il livello della temperatu-
ra del liquido di raffreddamento.
322zIndicatori
