2007 BMW MOTORRAD K 1200 R Libretto di uso e manutenzione (in Italian)

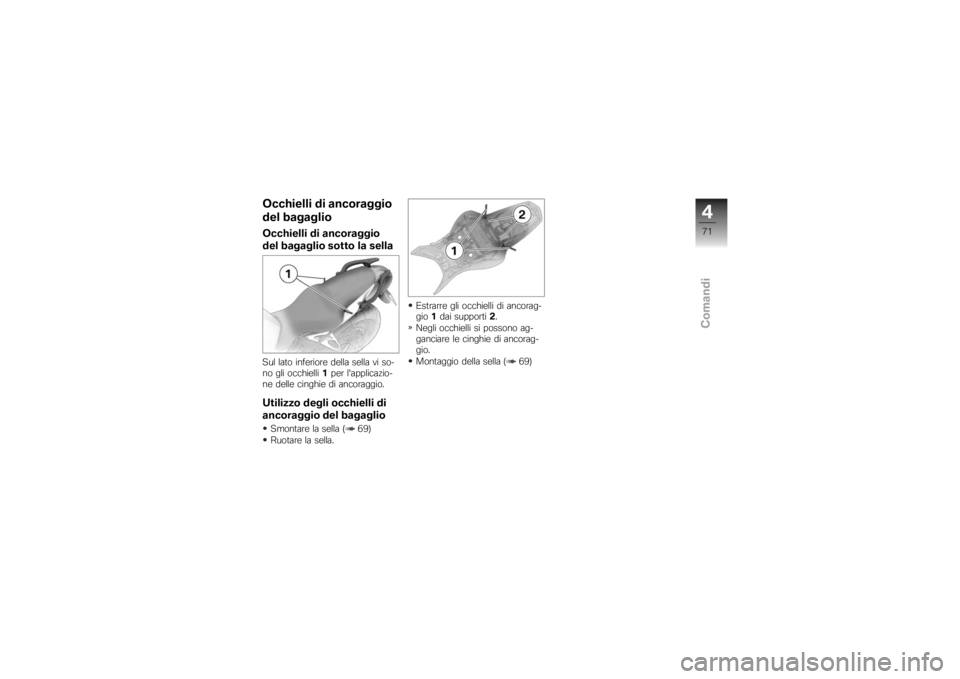

Occhielli di ancoraggio
del bagaglioOcchielli di ancoraggio
del bagaglio sotto la sellaSul lato inferiore della sella vi so-
no gli occhielli1per l'applicazio-
ne delle cinghie di ancoraggio.Utilizzo degli occhielli di
ancoraggio del bagaglioSmontare la sella ( 69)
Ruotare la sella. Estrarre gli occhielli di ancorag-
gio
1dai supporti 2.
Negli occhielli si possono ag-
ganciare le cinghie di ancorag-
gio.
Montaggio della sella ( 69)
471zComandi

472zComandi

Guida
Guida
Avvertenze di sicurezza . ............. 74
Check list ............................ 76
Avviamento . . . ....................... 76
Rodaggio ............................ 79
Freni ................................. 80
Arrestare la moto .................... 81
Rifornimento . . ....................... 82
573zGuida

Avvertenze di
sicurezzaEquipaggiamento per il
pilotaNon guidare mai senza indossare
l'abbigliamento corretto! Indossa-
re sempreCasco
Tuta
Guanti
Stivali
Questo vale anche per i brevi
percorsi e in tutte le stagioni del-
l'anno. Il Concessionario BMW
Motorrad di fiducia è a Sua com-
pleta disposizione ed è in pos-
sesso dell'abbigliamento corretto
per qualsiasi scopo.VelocitàGuidando ad alta velocità, diverse
condizioni concomitanti posso-
no influenzare negativamente il comportamento di marcia della
moto:
Regolazione delle sospensioni
e degli ammortizzatori
Carico non ripartito in modo
uniforme
Carenatura allentata
Pressione pneumatici troppo
bassa
Battistrada usurato
ecc.
Carico corretto
Il sovraccarico ed il cari-
co non uniforme possono
pregiudicare la stabilità di marcia
della moto.
Non superare il peso totale am-
messo e prestare attenzione alle
avvertenze sul carico.
Alcol e droghe
Già una piccola quantità
di alcool o di droghe può
pregiudicare sensibilmente la ca-
pacità di percezione, valutazio-
ne e decisione, nonché i riflessi.
L'assunzione di medicinali può ul-
teriormente aumentarne l'effetto.
Non mettersi alla guida in caso di
assunzione di alcool, droghe e/o
medicinali.
Pericolo di avvelenamentoI gas di scarico contengono mo-
nossido di carbonio, un gas inco-
lore e inodore, ma tossico.
L'inalazione dei gas di sca-
rico è nociva alla salute e
può provocare la perdita di cono-
scenza o la morte.
Non inalare i gas di scarico. Non
far girare il motore in ambienti
chiusi.
574zGuida

Alta tensione
Con motore in funzione il
contatto con componenti
del sistema di accensione che
conducono tensione può essere
causa di scariche.
Con motore in funzione non toc-
care componenti dell'impianto
d'accensione.
CatalizzatoreSe, a causa di una mancata ac-
censione, al catalizzatore viene
condotto carburante incombusto,
sussiste il pericolo di surriscalda-
mento e di danni.
Prestare quindi attenzione ai se-
guenti punti:
Non lasciare svuotare comple-
tamente il serbatoio carburante
Non far girare il motore con il
cappuccio delle candele sfilato
In caso di irregolarità di accen-
sione, spegnere immediata-
mente il motore Rifornire solo carburante senza
piombo
Attenersi assolutamente agli in-
tervalli di manutenzione previsti.
Il carburante incombusto
rovina il catalizzatore.
Prestare attenzione ai punti
indicati per la protezione del
catalizzatore.
Pericolo di incendioNell'impianto di scarico si rag-
giungono temperature elevate.
Se materiali facilmente in-
fiammabili (ad es. fieno,
foglie, erba, indumenti e bagagli
ecc.) toccano lo scarico caldo,
possono prendere fuoco.
Prestare attenzione che questi
materiali non vengano a contatto
con l'impianto di scarico caldo.
Lasciando girare il motore
a moto ferma per un lungo
periodo, il raffreddamento non è
sufficiente e possono verificarsi fenomeni di surriscaldamento. In
casi estremi è possibile che la
moto prenda fuoco.
Non far girare inutilmente il mo-
tore a moto ferma. Partire subito
dopo l'avviamento.
Manipolazione della
centralina dell'elettronica
motore
Eventuali manipolazioni nel-
la centralina dell'elettronica
del motore possono danneggiare
il veicolo e di conseguenza cau-
sare incidenti.
Non manipolare la centralina
motore.
La manipolazione della cen-
tralina motore può provo-
care sollecitazioni meccaniche a
cui i componenti della moto non
sono predisposti. In caso di dan-
ni riconducibili a questa causa
decade il diritto alla garanzia.
575zGuida

Non manipolare la centralina
motore.Check listControllare ogni volta prima di
mettersi in viaggio le principa-
li funzioni, regolazioni e limiti di
usura in base alla check list.Funzionamento del freno
Livello del liquido freni anteriore
e posteriore
Funzionamento della frizione
Livello del liquido frizione
Regolazione degli ammortizza-
tori e precarico molle
Profondità del battistrada e
pressione pneumatici
Fissaggio delle valigie e del
bagaglio
Ad intervalli regolari: Livello dell'olio motore (ad ogni
sosta di rifornimento)
Usura pastiglie dei freni (ogni
tre soste di rifornimento)
AvviamentoCavalletto lateraleCon cavalletto laterale aperto e
marcia innestata non è possibile
avviare la moto. Se il motore è
stato avviato in folle e se si inne-
sta successivamente una marcia
con cavalletto laterale aperto, il
motore si spegne.CambioLa moto può essere avviata in
folle o con marcia innestata e fri-
zione tirata. Azionare la frizione
solo dopo aver inserito l'accen-
sione, in caso contrario sarebbe
impossibile avviare il motore. In
folle, la relativa spia di controllo
si illumina di colore verde e l'in-
dicatore della marcia nel display
multifunzione indica N.

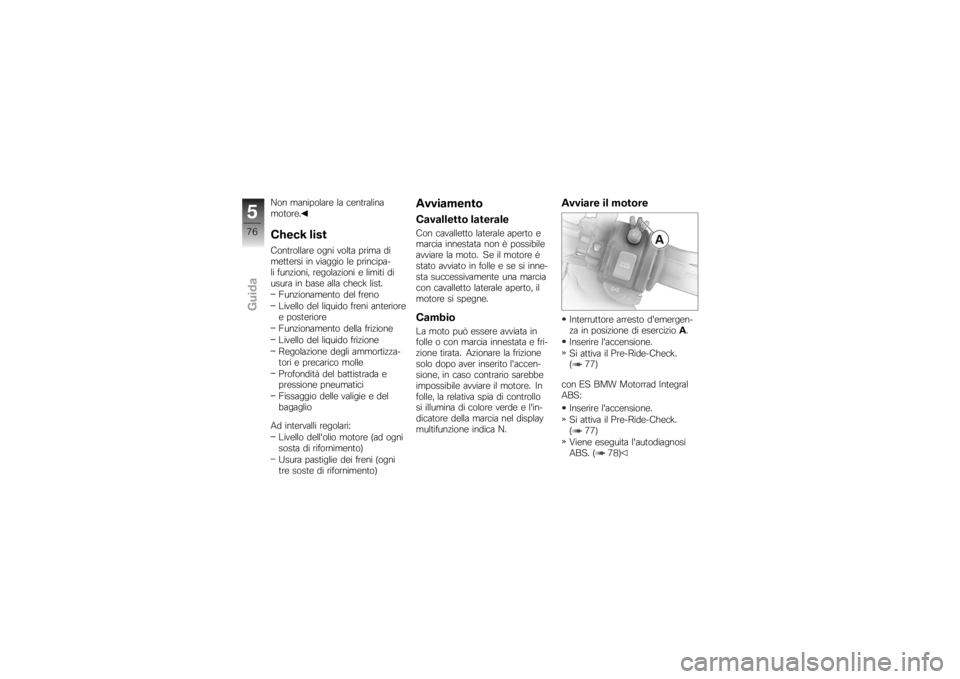

Avviare il motoreInterruttore arresto d'emergen-
za in posizione di esercizio A.
Inserire l'accensione.
Si attiva il Pre-Ride-Check.
( 77)
con ES BMW Motorrad Integral
ABS: Inserire l'accensione.
Si attiva il Pre-Ride-Check.
( 77)
Viene eseguita l'autodiagnosi
ABS. ( 78)
576zGuida

con ES Controllo automatico
della stabilità (ASC):Inserire l'accensione.
Si attiva il Pre-Ride-Check.
( 77)
Viene eseguita l'autodiagnosi
ABS. ( 78)
Viene eseguita l'autodiagnosi
ASC. ( 78)

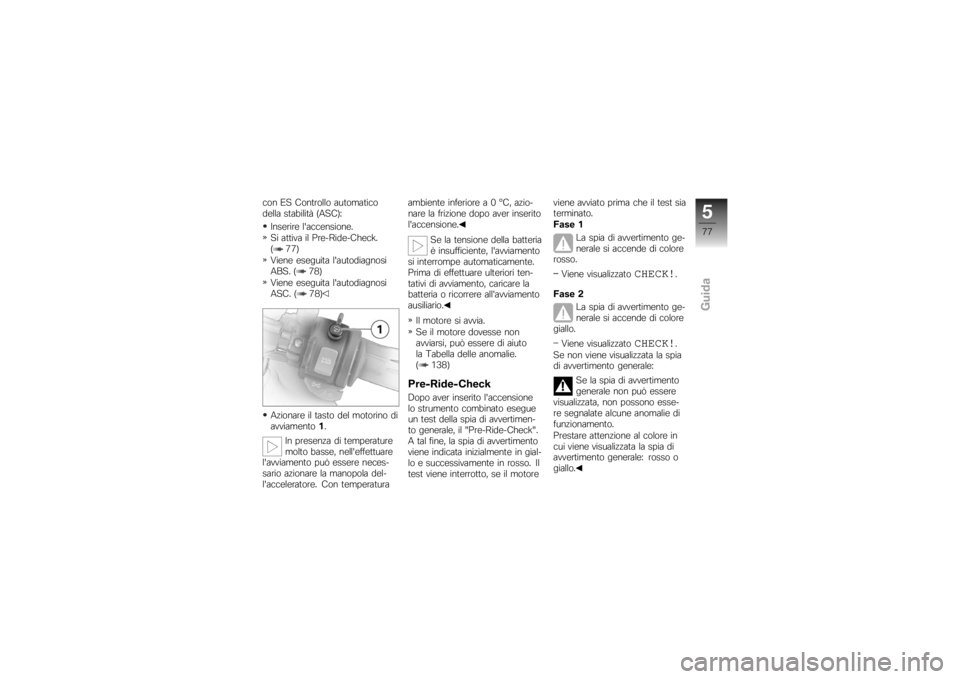

Azionare il tasto del motorino di
avviamento 1.
In presenza di temperature
molto basse, nell'effettuare
l'avviamento può essere neces-
sario azionare la manopola del-
l'acceleratore. Con temperatura ambiente inferiore a 0 °C, azio-
nare la frizione dopo aver inserito
l'accensione.
Se la tensione della batteria
è insufficiente, l'avviamento
si interrompe automaticamente.
Prima di effettuare ulteriori ten-
tativi di avviamento, caricare la
batteria o ricorrere all'avviamento
ausiliario.
Il motore si avvia.
Se il motore dovesse non
avviarsi, può essere di aiuto
la Tabella delle anomalie.
( 138)
Pre-Ride-CheckDopo aver inserito l'accensione
lo strumento combinato esegue
un test della spia di avvertimen-
to generale, il "Pre-Ride-Check".
A tal fine, la spia di avvertimento
viene indicata inizialmente in gial-
lo e successivamente in rosso. Il
test viene interrotto, se il motore viene avviato prima che il test sia
terminato.
Fase 1
La spia di avvertimento ge-
nerale si accende di colore
rosso.
Viene visualizzato
CHECK!
.
Fase 2 La spia di avvertimento ge-
nerale si accende di colore
giallo.
Viene visualizzato
CHECK!
.
Se non viene visualizzata la spia
di avvertimento generale:
Se la spia di avvertimento
generale non può essere
visualizzata, non possono esse-
re segnalate alcune anomalie di
funzionamento.
Prestare attenzione al colore in
cui viene visualizzata la spia di
avvertimento generale: rosso o
giallo.
577zGuida

Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.Autodiagnosi ABS
ES
L'efficienza del sistema BMW
Motorrad ABS viene verificata
mediante l'autodiagnosi. L'auto-
diagnosi viene effettuata auto-
maticamente dopo l'inserimento
dell'accensione. Per controllare i
sensori della ruota la moto deve
viaggiare ad una velocità superio-
re a 5 Km/h.
Fase 1Controllo dei componenti del
sistema diagnosticabili a veicolo
fermo. La spia ABS lampeggia.
Possibile variante per Paese
della spia ABS. Fase 2
Controllo dei sensori ruota du-
rante la fase di partenza. La spia ABS lampeggia.
Possibile variante per Paese
della spia ABS.
Autodiagnosi ABS conclusa La spia di avvertimento ABS si
spegne.
Se, al termine dell'autodiagnosi
ABS, viene visualizzato un errore
ABS:
È possibile proseguire la mar-
cia. Tenere presente che né la
funzione ABS né quella Integral
sono disponibili.
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
Autodiagnosi ASC
ES
L'efficienza del sistema BMW
Motorrad ASC viene verificata
mediante l'autodiagnosi. L'auto-
diagnosi viene effettuata auto-
maticamente dopo l'inserimento
dell'accensione. Per poter con-
cludere l'autodiagnosi ASC, il
motore deve girare e la moto de-
ve viaggiare ad almeno 5 km/h.
Fase 1
Controllo dei componenti del
sistema diagnosticabili a veicolo
fermo. Il simbolo ASC lampeggia.
Fase 2 Controllo dei componenti del
sistema diagnosticabili durante
la marcia. Il simbolo ASC lampeggia.
578zGuida
