2007 BMW MOTORRAD K 1200 R Libretto di uso e manutenzione (in Italian)

ESA Electronic SuspensionAdjustment
Regolazione elettronica
dell'assetto.
RDC Controllo della pressione dei pneumatici.EquipaggiamentoQuando ha acquistato la Sua mo-
to BMW, Lei ha scelto un mo-
dello con un equipaggiamento
personalizzato. Il presente libret-
to Uso e manutenzione descrive
gli equipaggiamenti speciali (ES)
offerti da BMW e gli accessori
speciali (AS). Ovviamente qui Le
saranno descritte anche versioni
di equipaggiamento che Lei for-
se non ha scelto. Sono inoltre
possibili differenze specifiche per
Paese rispetto alla moto illustrata
in figura.
Nell'eventualità in cui la Sua
BMW comprenda equipaggia-
menti non descritti nel presente Libretto Uso e manutenzione, ne
troverà la descrizione dettagliata
in un libretto a parte.
Dati tecniciTutti i dati relativi a dimensioni,
pesi e prestazioni contenuti nel
libretto Uso e manutenzione si
riferiscono al Deutsches Institut
für Normung e. V. (DIN, Istituto
tedesco per la standardizzazione)
e rispettano le prescrizioni per
le tolleranze da esso prescritte.
Sono possibili scostamenti nelle
versioni per i singoli Paesi.AttualitàL'elevato livello di sicurezza e
qualità delle moto BMW è garan-
tito da una costante evoluzione
nella progettazione, nell'equipag-
giamento e negli accessori. Da
ciò possono derivare divergen-
ze tra questo libretto e la Sua
moto. BMW Motorrad non può
escludere la presenza di errori.Siamo certi che Lei comprende-
rà, pertanto, che i dati, le figure
e le descrizioni qui riportati non
possono costituire fondamento
per qualsiasi rivendicazione.
17zAvvertenze generali

18zAvvertenze generali

Vista generale
Vista generale
Vista generale da sinistra............ 11
Vista generale da destra . ............ 13

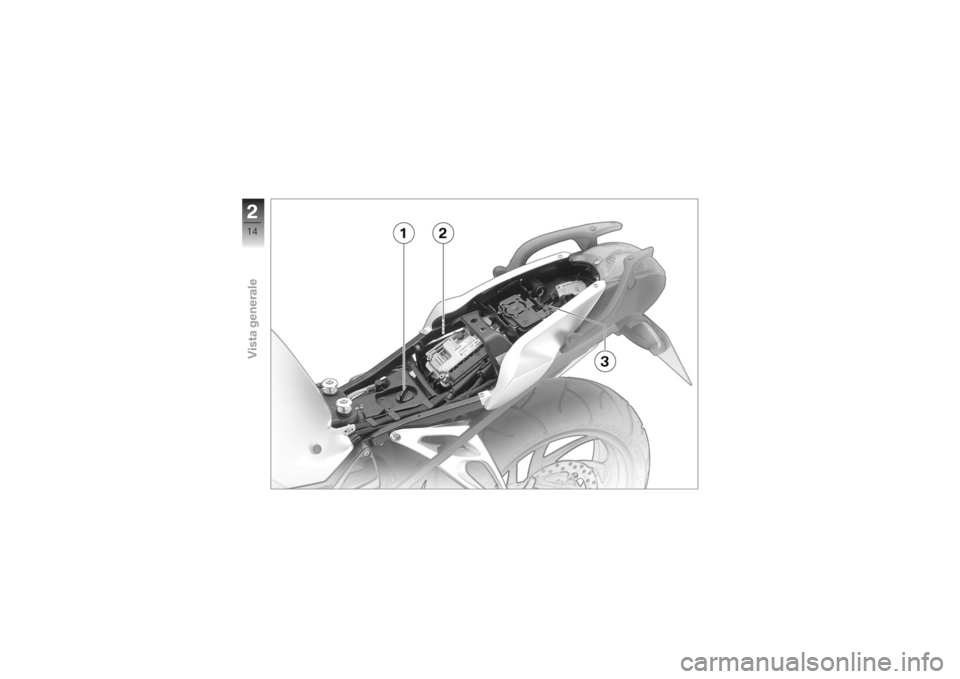

Sotto la sella . . ....................... 15
Comandi sul manubrio, lato sini-
stro . ................................. 16
Comandi sul manubrio, lato
destro ............................... 17
Strumento combinato ................ 18
Fari . ................................. 19
29zVista generale

210zVista generale

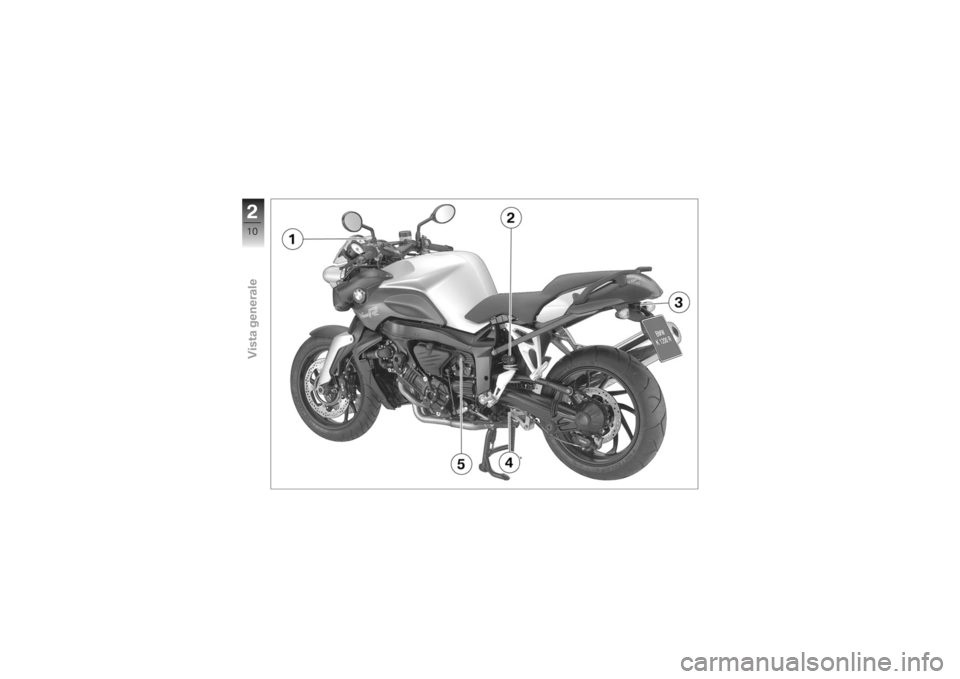

Vista generale da
sinistra1Serbatoio del liquido frizione
( 107)
2 Regolazione del precarico
molle posteriore ( 63)
3 Serratura sella (sotto la luce
posteriore) ( 69)
4 regolazione dell'ammortizza-
tore posteriore ( 64)
5 Presa ( 92)
211zVista generale

212zVista generale

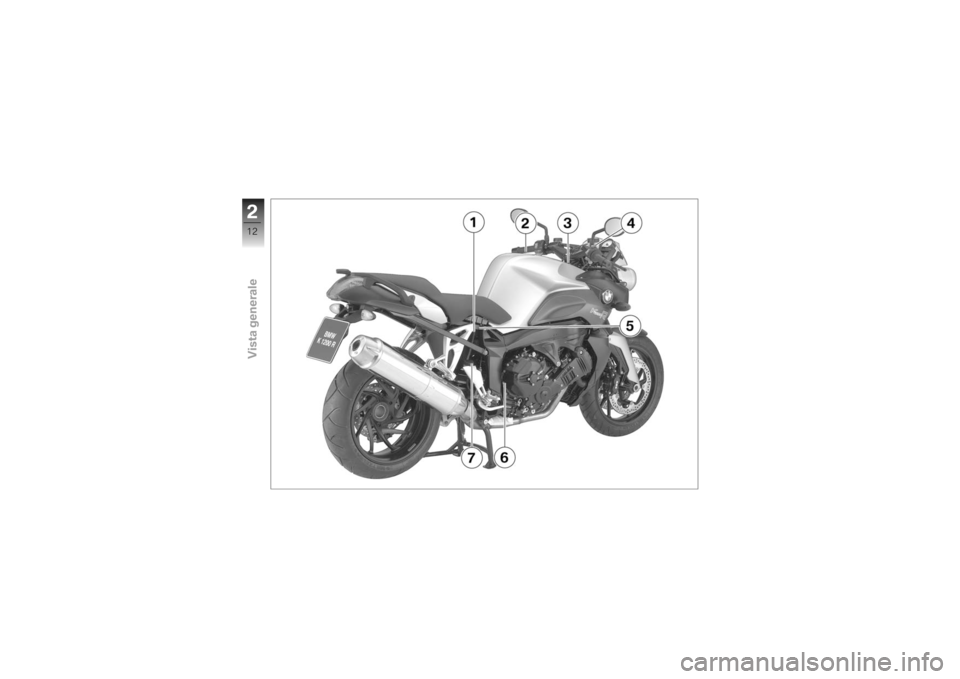

Vista generale da
destra1Indicatore di livello olio mo-
tore ( 101)
2 Bocchetta di rifornimento
carburante ( 82)
3 Vano batteria ( 130)
4 Serbatoio del liquido freni,
lato anteriore ( 104)
5 Targhetta del tipo (sulla tra-
versa posteriore)
6 Numero di telaio (sulla fian-
cata, lato anteriore destro)
7 Serbatoio del liquido freni,
lato posteriore ( 106)
213zVista generale

214zVista generale
