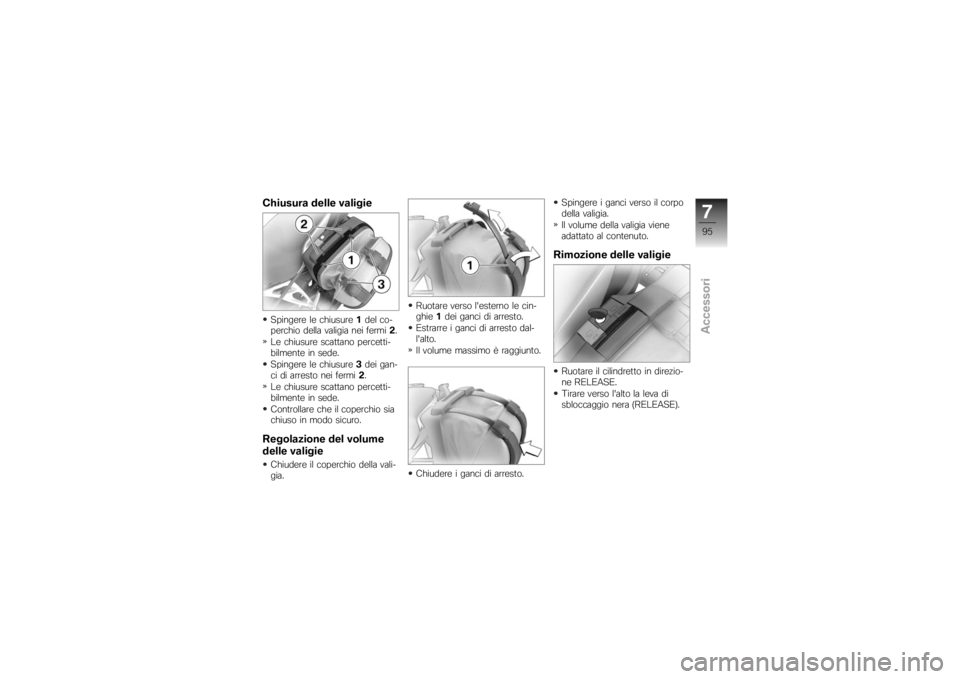

Chiusura delle valigieSpingere le chiusure1del co-
perchio della valigia nei fermi 2.
Le chiusure scattano percetti-
bilmente in sede.
Spingere le chiusure 3dei gan-
ci di arresto nei fermi 2.
Le chiusure scattano percetti-
bilmente in sede.
Controllare che il coperchio sia
chiuso in modo sicuro.Regolazione del volume
delle valigieChiudere il coperchio della vali-
gia. Ruotare verso l'esterno le cin-
ghie
1dei ganci di arresto.
Estrarre i ganci di arresto dal-
l'alto.
Il volume massimo è raggiunto.
Chiudere i ganci di arresto. Spingere i ganci verso il corpo
della valigia.
Il volume della valigia viene
adattato al contenuto.
Rimozione delle valigieRuotare il cilindretto in direzio-
ne RELEASE.
Tirare verso l'alto la leva di
sbloccaggio nera (RELEASE).
795zAccessori

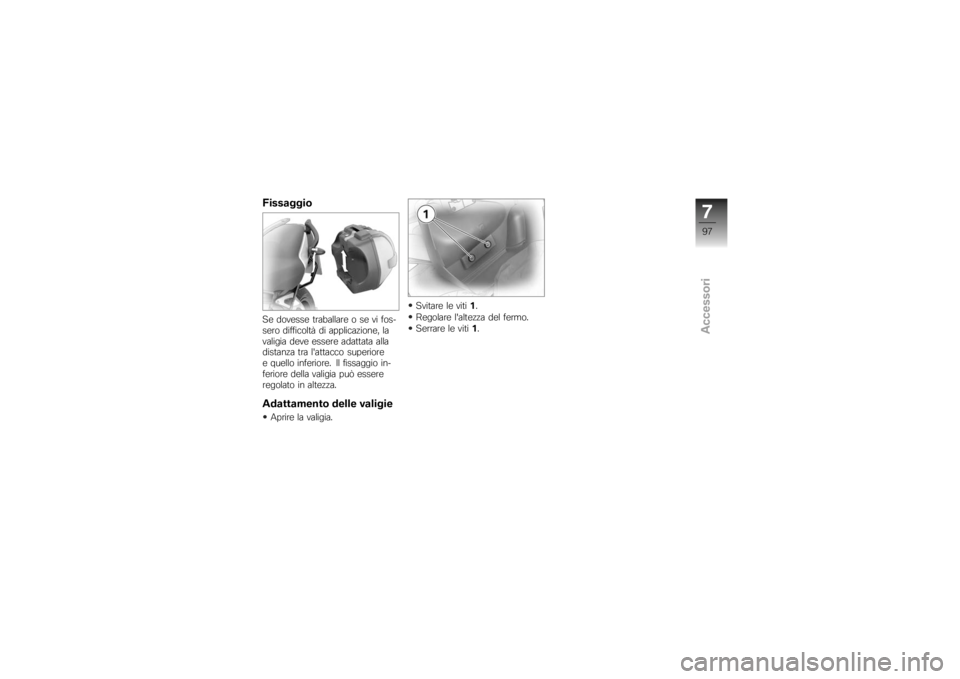

Estrarre la valigia dall'attacco
superiore.
Sollevare la valigia dall'attacco
inferiore.

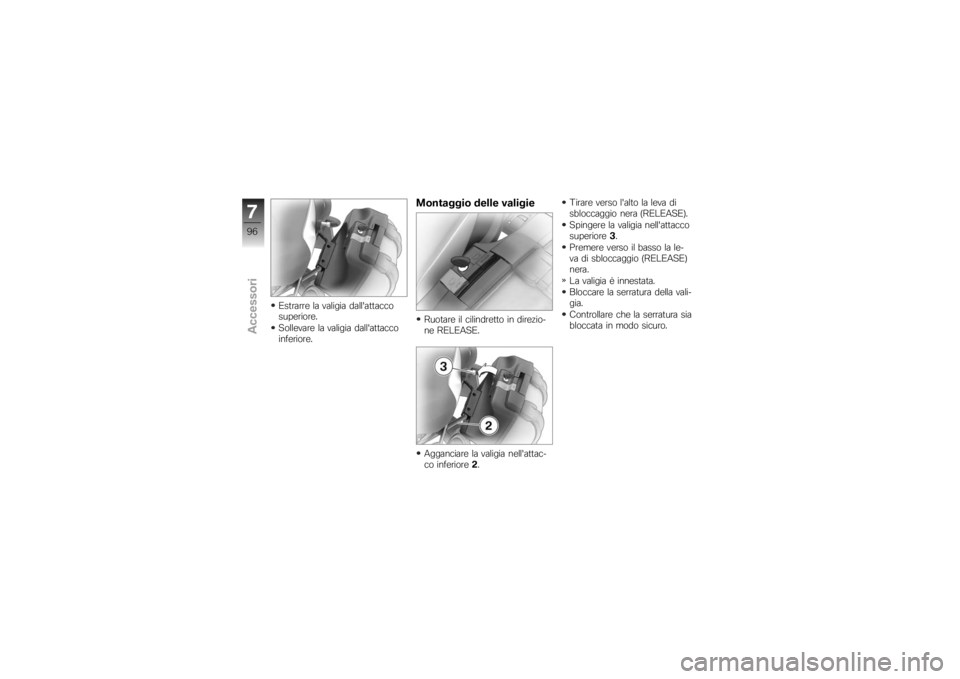

Montaggio delle valigieRuotare il cilindretto in direzio-
ne RELEASE.
Agganciare la valigia nell'attac-
co inferiore2. Tirare verso l'alto la leva di
sbloccaggio nera (RELEASE).
Spingere la valigia nell'attacco
superiore
3.
Premere verso il basso la le-
va di sbloccaggio (RELEASE)
nera.
La valigia è innestata.
Bloccare la serratura della vali-
gia.
Controllare che la serratura sia
bloccata in modo sicuro.
796zAccessori

FissaggioSe dovesse traballare o se vi fos-
sero difficoltà di applicazione, la
valigia deve essere adattata alla
distanza tra l'attacco superiore
e quello inferiore. Il fissaggio in-
feriore della valigia può essere
regolato in altezza.Adattamento delle valigieAprire la valigia.Svitare le viti
1.
Regolare l'altezza del fermo.
Serrare le viti 1.
797zAccessori

798zAccessori

Manutenzione
Manutenzione
Avvertenze generali................ 100
Attrezzo di bordo .................. 100
Olio motore . . . ..................... 101
Impianto frenante - aspetti genera-
li ................................... 103
Pastiglie dei freni ................... 104
Liquido freni . . ..................... 105
Frizione ............................ 107
Pneumatici ......................... 108
Cerchi ............................. 109
Ruote .............................. 109
Cavalletto della ruota anteriore ..... 117
Cavalletto ruota posteriore ......... 118
Lampadine ......................... 120 Dispositivo di avviamento ausiliario
esterno .
........................... 127
Batteria . ........................... 128
899zManutenzione

Avvertenze generaliNel capitolo Manutenzione sono
descritte le operazioni di controllo
e sostituzione di parti usurate
eseguibili in modo economico.
Se, durante il montaggio, occorre
tenere conto di speciali coppie
di serraggio, anche queste sono
indicate. Nel capitolo "Dati tec-
nici" è presente una panoramica
di tutte le coppie di serraggio ne-
cessarie.
Le informazioni complete relative
agli interventi di manutenzione e
riparazione sono disponibili nel-
le Istruzioni per le riparazioni in
DVD/CD-ROM (RepROM) spe-
cifiche per il modello di veicolo
acquistato, che possono essere
richieste presso il Concessionario
BMW Motorrad di fiducia.
Per eseguire alcuni degli inter-
venti descritti sono necessari
attrezzi speciali e una profonda
conoscenza della moto. In casodi dubbi, rivolgersi ad un'offici-
na specializzata, preferibilmente
al proprio Concessionario BMW
Motorrad.
Attrezzo di bordoAttrezzi di bordo di serie1 cacciavite reversibile
Smontaggio e montaggio dei
diffusori degli indicatori di dire-
zione
Smontaggio dei poli batteria
Chiave Torx T25 2 Smontaggio e montaggio di
elementi della carenatura Smontaggio e montaggio della
staffa di ritegno della batteria
3 Cacciavite piccolo Smontaggio e montaggio dei
diffusori degli indicatori di dire-
zione
4 Chiave fissa apertura 14 Regolare il braccio dello spec-
chietto
Kit di attrezzi di bordo per
il ServicePer gli interventi da eseguire
presso il Concessionario BMW
Motorrad di fiducia è disponibi-
le il kit di attrezzi di bordo per il
Service.
Informazioni per l'esecuzione di
questi interventi sono riportate
nelle Istruzioni per le riparazio-
ni su DVD/CD-ROM fornito dal
Concessionario BMW Motorrad
di fiducia.
8100zManutenzione

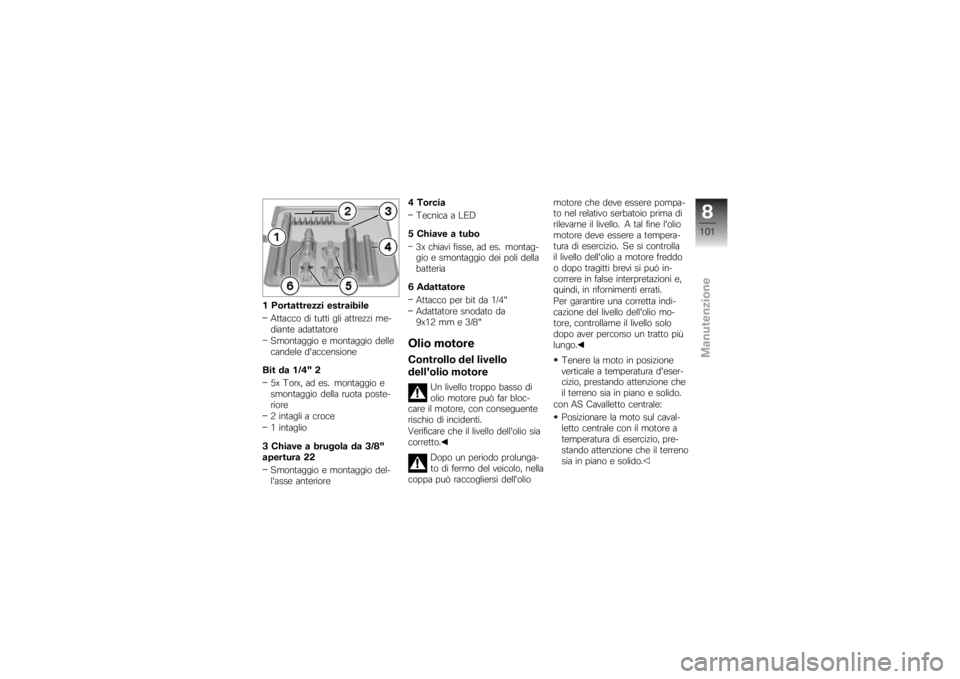

1 Portattrezzi estraibileAttacco di tutti gli attrezzi me-
diante adattatore
Smontaggio e montaggio delle
candele d'accensione
Bit da 1/4" 2 5x Torx, ad es. montaggio e
smontaggio della ruota poste-
riore
2 intagli a croce
1 intaglio
3 Chiave a brugola da 3/8"
apertura 22 Smontaggio e montaggio del-
l'asse anteriore 4 Torcia
Tecnica a LED
5 Chiave a tubo 3x chiavi fisse, ad es. montag-
gio e smontaggio dei poli della
batteria
6 Adattatore Attacco per bit da 1/4"
Adattatore snodato da
9x12 mm e 3/8"
Olio motoreControllo del livello
dell'olio motore
Un livello troppo basso di
olio motore può far bloc-
care il motore, con conseguente
rischio di incidenti.
Verificare che il livello dell'olio sia
corretto.
Dopo un periodo prolunga-
to di fermo del veicolo, nella
coppa può raccogliersi dell'olio motore che deve essere pompa-
to nel relativo serbatoio prima di
rilevarne il livello. A tal fine l'olio
motore deve essere a tempera-
tura di esercizio. Se si controlla
il livello dell'olio a motore freddo
o dopo tragitti brevi si può in-
correre in false interpretazioni e,
quindi, in rifornimenti errati.
Per garantire una corretta indi-
cazione del livello dell'olio mo-
tore, controllarne il livello solo
dopo aver percorso un tratto più
lungo.
Tenere la moto in posizione
verticale a temperatura d'eser-
cizio, prestando attenzione che
il terreno sia in piano e solido.
con AS Cavalletto centrale:
Posizionare la moto sul caval-
letto centrale con il motore a
temperatura di esercizio, pre-
stando attenzione che il terreno
sia in piano e solido.
8101zManutenzione

Far girare il motore al minimo
per un minuto.
Disinserire l'accensione.

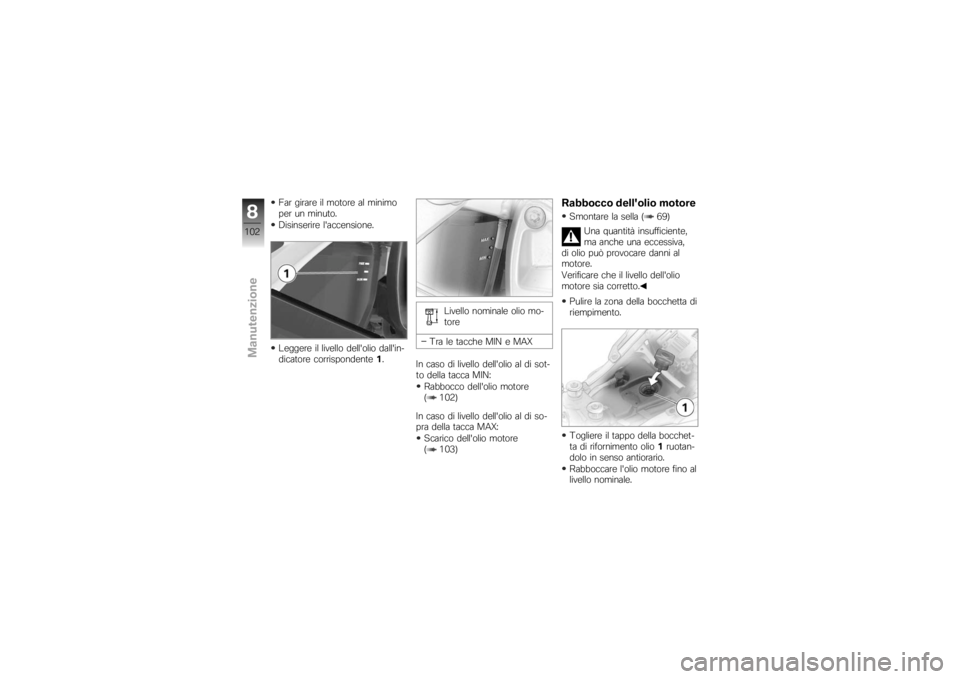

Leggere il livello dell'olio dall'in-
dicatore corrispondente1. Livello nominale olio mo-
tore
Tra le tacche MIN e MAX
In caso di livello dell'olio al di sot-
to della tacca MIN: Rabbocco dell'olio motore
( 102)
In caso di livello dell'olio al di so-
pra della tacca MAX: Scarico dell'olio motore
( 103)
Rabbocco dell'olio motoreSmontare la sella ( 69)
Una quantità insufficiente,
ma anche una eccessiva,
di olio può provocare danni al
motore.
Verificare che il livello dell'olio
motore sia corretto.
Pulire la zona della bocchetta di
riempimento.
Togliere il tappo della bocchet-
ta di rifornimento olio 1ruotan-
dolo in senso antiorario.
Rabboccare l'olio motore fino al
livello nominale.
8102zManutenzione
