2007 BMW MOTORRAD K 1200 R Handleiding (in Dutch)

Onder de buddyseat1Motorolievulopening
( 100)
2 Boordgereedschap ( 98)
3 Helmhaak ( 69)
215zOverzichten

Stuurhendel, links1Bediening van de kilome-
terteller ( 49), Bediening
van de boordcomputer
SU
( 52)
2 Bediening van de ASC
SU
( 60)
3 Bediening van de ESA
SU
( 64)
4 Claxon
5 Richtingaanwijzers links
( 57), Waarschuwings-
knipperlichtinstallatie
( 58)
6 Grootlicht en lichtsignaal
( 56)
216zOverzichten

Stuurhendel, rechts1Noodstopschakelaar
( 59)
2 Startknop ( 74)
3 Handvatverwarming
SU
( 60)
4 Richtingaanwijzers rechts
( 57), Waarschuwings-
knipperlichtinstallatie
( 58)
5 Richtingaanwijzers uit
( 58), Waarschu-
wingsknipperlichten uit
( 59)
217zOverzichten

Instrumentenpaneel1Snelheidsmeter
2 Toerenteller
3 Controlelampen ( 22)
4 Multifunctioneel display
( 22)
5 Controlelamp DWA (SU) en
sensor instrumentenverlich-
ting
6 Weergave selecteren
( 49)
Dagteller terugzetten
( 50)
Klok instellen ( 48)
De verlichting van het in-
strumentenpaneel is met
een automatische dag-/nachtom-
schakeling uitgerust.
218zOverzichten

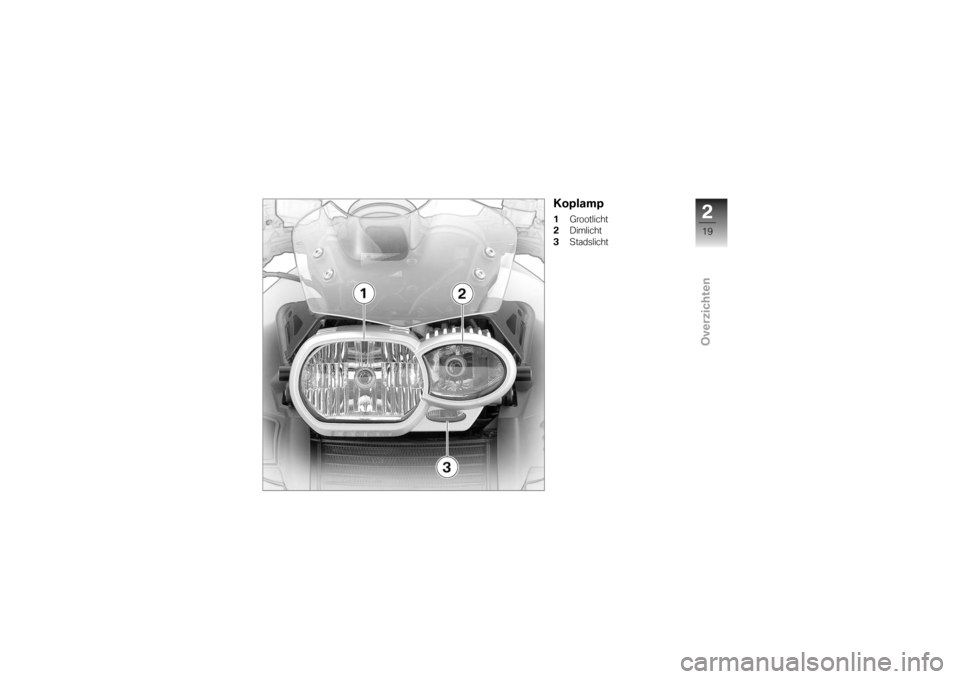

Koplamp1Grootlicht
2 Dimlicht
3 Stadslicht
219zOverzichten

220zOverzichten

Aanduidingen
Aanduidingen
Standaard meldingen................ 22
Weergaven met boordcompu-
ter
SU
................................. 24
Meldingen met bandenspannings-
controle RDC
SU
..................... 24
Standaard-waarschuwingen .......... 24
Waarschuwingen van de boordcom-
puter
SU
.............................. 30
ABS-waarschuwingen
SU
............. 32
ASC-waarschuwingen
SU
............. 35
RDC-waarschuwingenSU
............ 38
DWA-waarschuwingen
SU
............ 42
321zAanduidingen

Standaard meldingenMultifunctioneel display1Klok ( 48)
2 Versnelling ( 22)
3 Koelvloeistoftemperatuur
( 22)
4 Kilometerteller ( 49)
5 Benzinevoorraad ( 22)
Controlelampen1Richtingaanwijzers links
2 Grootlicht
3 Stationair
4 Richtingaanwijzers rechtsBenzinevoorraad
De liggende balken onder
het benzinepompsymbool
geven de resterende benzine-
voorraad aan.
Na het tanken wordt nog gedu-
rende korte tijd het vorige niveau
weergegeven, voordat de weer-
gave wordt geactualiseerd.
Versnelling
De ingeschakelde versnel-
ling resp.
Nvoor neutraal
wordt weergegeven.
Als geen versnelling is in-
geschakeld, brandt boven-
dien de controlelamp voor de
neutraalstand.
Koelvloeistoftemperatuur
De dwarsbalken onder het
temperatuursymbool geven
de hoogte van de koelvloeistof-
temperatuur aan.
322zAanduidingen
