2007 BMW MOTORRAD K 1200 R Handleiding (in Dutch)

de vervuilde remschijven en rem-
blokken later aangrijpen.
Vroeg remmen, tot de remmen
zijn schoongeremd.Motorfiets neerzettenOp de zijstandaard
plaatsen
Op een losse ondergrond
staat de motorfiets niet vei-
lig.
De standaard moet altijd op een
vlakke en vaste ondergrond
rusten.
Motor uitschakelen.
Remhendel bedienen.
De motorfiets recht zetten en
in balans brengen.
De zijstandaard met de linker-
voet tot de aanslag opzij klap-
pen. De zijstandaard is alleen
voor het gewicht van de
motorfiets geconstrueerd. Bij een uitgeklapte zijstan-
daard niet op de motorfiets
plaatsnemen.
De motorfiets langzaam op de
standaard laten zakken, daarbij
uw gewicht van de motorfiets
nemen en van de motorfiets
afstappen. Als de motorfiets op de zij-
standaard staat, is het van
de ondergrond afhankelijk of het
stuur naar links of naar rechts
wordt gedraaid. Op een horizon-
tale ondergrond staat de motor-
fiets echter stabieler als het stuur
tegen de linker aanslag staat in
plaats van tegen de rechter aan-
slag.
Op een horizontale ondergrond
het stuur altijd tegen de linker
aanslag draaien om het stuurslot
te vergrendelen.
Stuur tot de aanslag geheel
naar links of rechts draaien. Controleren of de motorfiets
stevig staat.
De motorfiets op hellin-
gen in de richting "bergop-
waarts" neerzetten en de 1e ver-
snelling inschakelen.
Stuurslot vergrendelen.
Van de zijstandaard
afhalenStuurslot ontgrendelen.
Van links het stuur met beide
handen vastpakken.
Remhendel bedienen.
Het rechterbeen over de mo-
torfiets zwaaien, daarbij de mo-
torfiets rechtop zetten.
De motorfiets recht zetten en
in balans brengen. Een uitgeklapte zijstandaard
kan bij een rijdende motor-
fiets aan de ondergrond blijven
haken en u ten val brengen.
Zijstandaard inklappen, voordat
de motorfiets wordt verplaatst.
579zRijden

Gaan zitten en de zijstandaard
met de linkervoet terugklappen.Op de middenstandaard
zetten
OAOp een losse ondergrond
staat de motorfiets niet vei-
lig.
De standaard moet altijd op een
vlakke en vaste ondergrond
rusten.
Motor uitschakelen.
Afstappen en daarbij met de
linkerhand het linker handvat
vasthouden.
Met de rechterhand de hand-
greep of het achterframe vast-
pakken.
De rechtervoet op de bedie-
ningshefboom van de mid-
denstandaard plaatsen en de
middenstandaard zo ver naar
beneden drukken, dat de afrol-
sleden de grond raken. Met uw volle gewicht op de
middenstandaard gaan staan
en tegelijkertijd de motorfiets
naar achteren trekken.
De middenstandaard kan
door te sterke bewegingen
inklappen, waardoor de motor-
fiets kan omvallen.
Niet op de motorfiets plaatsne-
men als de middenstandaard uit-
geklapt is.
Controleren of de motorfiets
stevig staat.
Stuurslot vergrendelen.
Van de middenstandaard
duwen
OA
Stuurslot ontgrendelen.
Met de linkerhand de linker
handvat vasthouden.
Met de rechterhand het hand-
vat voor de passagier of het
achterframe vastpakken.
De motorfiets naar voren van
de middenstandaard af duwen. Controleren of de middenstan-
daard geheel is ingeklapt.
Tanken
Brandstof is licht ontvlam-
baar. Vuur bij de benzine-
tank kan tot brand en explosie
leiden.
Bij werkzaamheden aan de ben-
zinetank niet roken en van open
vuur verwijderd blijven.
Benzine zet uit onder in-
vloed van warmte. Bij een
te volle benzinetank kan benzi-
ne naar buiten stromen en op
het achterwiel terechtkomen. Dit
werkt de kans op vallen in de
hand.
De tank dan ook slechts tot aan
de onderzijde van de vulpijp
vullen.
Benzine tast kunststofop-
pervlakken aan; deze wor-
den mat of lelijk.
Als kunststofonderdelen in
580zRijden

aanraking komen met benzine,
moeten ze direct worden
schoongeveegd.Benzine kan het materiaal
van de kuipruit aantasten;
dit wordt dan mat of lelijk.
Als kunststofonderdelen in
aanraking komen met benzine,
moeten ze direct worden
schoongeveegd.
Loodhoudende benzine be-
schadigt de katalysator on-
herstelbaar!
Alleen loodvrije benzine tanken.

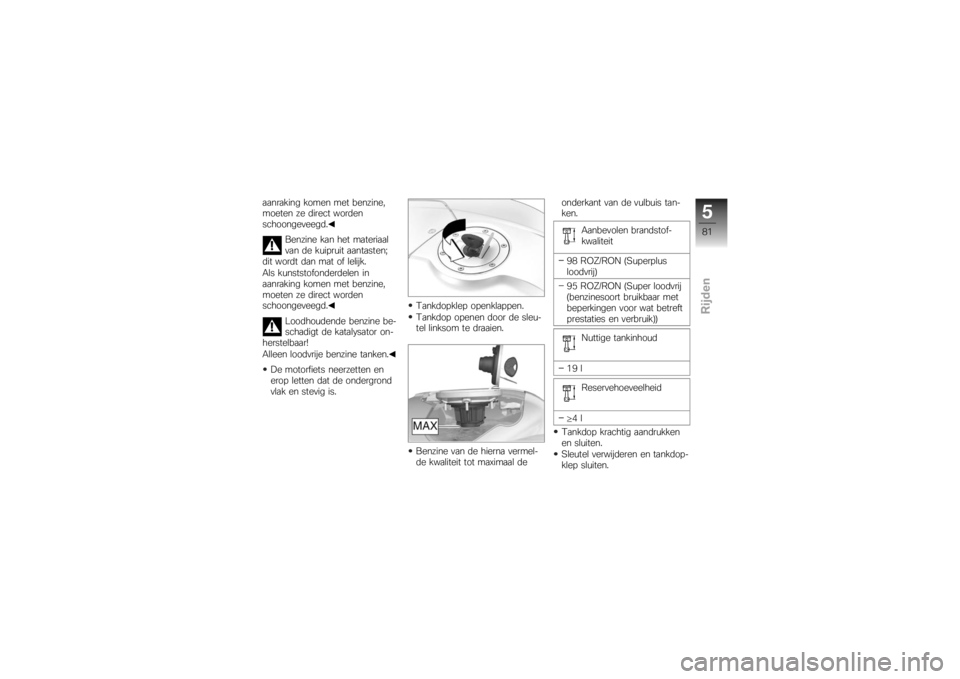

De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is. Tankdopklep openklappen.
Tankdop openen door de sleu-
tel linksom te draaien.
Benzine van de hierna vermel-
de kwaliteit tot maximaal deonderkant van de vulbuis tan-
ken.
Aanbevolen brandstof-
kwaliteit
98 ROZ/RON (Superplus
loodvrij)
95 ROZ/RON (Super loodvrij
(benzinesoort bruikbaar met
beperkingen voor wat betreft
prestaties en verbruik)) Nuttige tankinhoud
19 l Reservehoeveelheid
≥ 4l
Tankdop krachtig aandrukken
en sluiten.
Sleutel verwijderen en tankdop-
klep sluiten.
581zRijden

582zRijden

Techniek in detail
Techniek in detail
Remsysteem met BMW Motorrad
Integral ABS
SU
...................... 84
Motorregeling met BMW Motorrad
ASC
SU
............................... 86
Bandenspanningscontrole
RDCSU
.............................. 88
683zTechniek in detail

Remsysteem met BMW
Motorrad Integral
ABS
SU
Deelintegraal-remsysteemUw motorfiets is voorzien van
een deelintegraal-remsysteem.
Bij dit remsysteem worden met
de remhendel de voor- en ach-
terrem geactiveerd. Het rempe-
daal werkt alleen op de achter-
rem.
Het BMW Motorrad Integral ABS
past de remkrachtverdeling tus-
sen voor- en achterwielrem tij-
dens het remmen aan de bela-
ding van de motorfiets aan.Het doordraaien van het
achterwiel bij bediende
voorwielrem (burnout) wordt door
de integraalfunctie duidelijk be-
moeilijkt. Als gevolg hiervan kan
schade aan de achterwielrem en
aan de koppeling optreden.
Geen burnouts uitvoeren.
Hoe werkt het ABS?De maximaal op het wegdek
overdraagbare remkracht is o.a.
afhankelijk van de wrijvingswaar-
de van het oppervlak van het
wegdek. Grind, ijs en sneeuw
en een nat wegdek hebben een
aanzienlijk slechtere wrijvings-
waarde dan een droog en schoon
wegdek. Hoe slechter de wrij-
vingswaarde van het wegdek,
hoe langer de remweg wordt.
Indien bij een verhoging van de
remdruk door de berijder de
maximaal overdraagbare rem-
kracht wordt overschreden, be-
ginnen de wielen te blokkeren
en gaat de rijstabiliteit verloren;
onderuitgaan kan het gevolg zijn.
Voordat deze situatie optreedt,
grijpt het ABS in en past de rem-
druk aan de maximaal overdraag-
bare remkracht aan, zodat de
wielen blijven draaien en de rij-
stabiliteit behouden blijft.
Wat gebeurt bij
oneffenheden in het
wegdek?Door oneffenheden in het weg-
dek kan kortstondig contactver-
lies tussen band en wegdek ont-
staan en wordt de overdraagbare
remkracht tot nul gereduceerd.
Indien in deze situatie wordt ge-
remd, moet het ABS de remdruk
reduceren om de rijstabiliteit bij
het herstel van het contact met
het wegdek te garanderen. Op
dit moment moet het BMW Mo-
torrad Integral ABS van extreem
lage wrijvingswaarden uitgaan
(grind, ijs, sneeuw), zodat de wie-
len altijd blijven draaien en hier-
mee de rijstabiliteit is gegaran-
deerd. Na het herkennen van de
werkelijke omstandigheden regelt
het systeem de optimale remdruk
in.
684zTechniek in detail

Hoe kan het BMW
Motorrad Integral ABS
door de berijder worden
opgemerkt?Als het ABS-systeem vanwege
de hierboven beschreven om-
standigheden de remkracht moet
verminderen, dan is dit door tril-
lingen aan de remhendel voel-
baar.
Bij het bedienen van de remhen-
del wordt via de Integralfunctie
ook bij de achterwiel remdruk op-
gebouwd. Als het voetrempedaal
pas daarna wordt bediend, is de
reeds opgebouwde remdruk eer-
der als tegendruk merkbaar dan
wanneer het voetrempedaal vóór
of gelijk met de remhendel wordt
bediend.
Omhoogkomen van het
achterwielBij een goede grip tussen ban-
den en wegdek blokkeert het
voorwiel pas laat of zelfs hele-
maal niet als fors wordt geremd.
Zodoende hoeft het ABS pas
zeer laat of helemaal niet in te
grijpen. In deze situatie kan het
achterwiel van de weg loskomen,
wat tot het over de kop slaan van
de motorfiets kan leiden.Sterk afremmen kan ertoe
leiden dat het achterwiel
van het wegdek loskomt.
Bij het remmen er rekening mee
houden dat de ABS-regeling niet
in alle gevallen kan voorkomen
dat het achterwiel van de grond
loskomt.
Voor welke doeleinden
is het BMW Motorrad
Integral ABS ontworpen?Het BMW Motorrad Integral ABS
garandeert de rijstabiliteit op elke
ondergrond. Het systeem is niet
ontworpen voor speciale eisen
zoals die gelden voor wedstrijd-
gebruik in het terrein of op het
circuit.Bijzondere situatiesVoor het herkennen van de blok-
keerneiging worden o.a. de toe-
rentallen van het voor- en ach-
terwiel vergeleken. Indien over
een langere periode niet aanne-
melijke waarden worden herkend,
wordt om veiligheidsredenen de
ABS-functie uitgeschakeld en
een ABS-storing weergegeven.
Voorwaarde voor een storings-
melding is een afgesloten zelfdia-
gnose.
Naast problemen aan het BMW
Motorrad Integral ABS kunnen
685zTechniek in detail

ook ongebruikelijke rijsituaties tot
een storingsmelding leiden.
Ongebruikelijke rijsituaties:Warmdraaien op de midden- of
hulpstandaard met ingescha-
kelde neutraalstand of inge-
schakelde versnelling.
Gedurende langere tijd rijden
een door de motorremwerking
blokkerend achterwiel, bijv. bij
het heuvelafwaarts rijden in het
terrein.
Indien vanwege een van de hier-
boven beschreven rijsituaties een
storingsmelding ontstaat, kan de
ABS-functie door het uit- en in-
schakelen van het contact weer
worden geactiveerd.Welke rol speelt
regelmatig onderhoud?
Elk technisch systeem is
slechts zo goed als de staat
van onderhoud.
Om er zeker van te zijn, dat het BMW Motorrad Integral ABS
optimaal onderhouden is, moe-
ten de voorgeschreven onder-
houdsintervallen beslist worden
aangehouden.
VeiligheidsreservesHet BMW Motorrad Integral ABS
mag door het vertrouwen op een
kortere remweg, voor de berijder
geen aanleiding zijn om risico's te
nemen. Het is in eerste instan-
tie een veiligheidsreserve voor
noodsituaties.
Wees voorzichtig in bochten! Het
remmen in een bocht is onder-
worpen aan bijzondere natuur-
kundige wetmatigheden die ook
het BMW Motorrad Integral ABS
niet buiten spel kan zetten.
Motorregeling met
BMW Motorrad ASC
SU
Hoe werkt het ASC?Het BMW Motorrad ASC ver-
gelijkt de wielsnelheden van het
voor- en achterwiel. Uit het snel-
heidsverschil worden de slip en
daarmee de stabiliteitsreserves
aan het achterwiel berekend.
Als een bepaalde sliplimiet wordt
overschreden, wordt het motor-
koppel door de motorregeling
aangepast.Voor welke doeleinden is
het BMW Motorrad ASC
bestemd?Het BMW Motorrad ASC is een
hulpsysteem voor de berijder en
is voor gebruik op de openba-
re weg ontworpen. Vooral in het
grensgebied van de rijfysica heeft
de berijder duidelijk invloed op de
regelmogelijkheden van het ASC
(gewichtsverplaatsing in boch-
686zTechniek in detail
