2007 BMW MOTORRAD G650 XMOTO Livret de bord (in French)

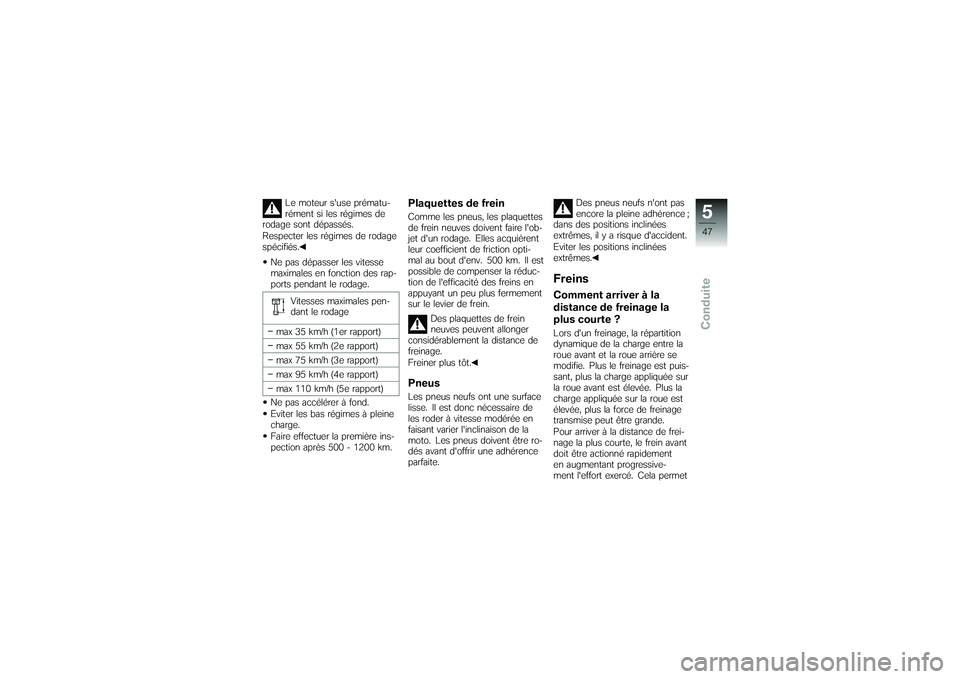

Le moteur s'use prématu-
rément si les régimes de
rodage sont dépassés.
Respecter les régimes de rodage
spécifiés.
Ne pas dépasser les vitesse
maximales en fonction des rap-
ports pendant le rodage.
Vitesses maximales pen-
dant le rodage
max 35 km/h (1er rapport)
max 55 km/h (2e rapport)
max 75 km/h (3e rapport)
max 95 km/h (4e rapport)
max 110 km/h (5e rapport)
Ne pas accélérer à fond.
Eviter les bas régimes à pleine
charge.
Faire effectuer la première ins-
pection après 500 - 1200 km.
Plaquettes de freinComme les pneus, les plaquettes
de frein neuves doivent faire l'ob-
jet d'un rodage. Elles acquièrent
leur coefficient de friction opti-
mal au bout d'env. 500 km. Il est
possible de compenser la réduc-
tion de l'efficacité des freins en
appuyant un peu plus fermement
sur le levier de frein.
Des plaquettes de frein
neuves peuvent allonger
considérablement la distance de
freinage.
Freiner plus tôt.PneusLes pneus neufs ont une surface
lisse. Il est donc nécessaire de
les roder à vitesse modérée en
faisant varier l'inclinaison de la
moto. Les pneus doivent être ro-
dés avant d'offrir une adhérence
parfaite. Des pneus neufs n'ont pas
encore la pleine adhérence ;
dans des positions inclinées
extrêmes, il y a risque d'accident.
Eviter les positions inclinées
extrêmes.
FreinsComment arriver à la
distance de freinage la
plus courte ?Lors d'un freinage, la répartition
dynamique de la charge entre la
roue avant et la roue arrière se
modifie. Plus le freinage est puis-
sant, plus la charge appliquée sur
la roue avant est élevée. Plus la
charge appliquée sur la roue est
élevée, plus la force de freinage
transmise peut être grande.
Pour arriver à la distance de frei-
nage la plus courte, le frein avant
doit être actionné rapidement
en augmentant progressive-
ment l'effort exercé. Cela permet
547zConduite

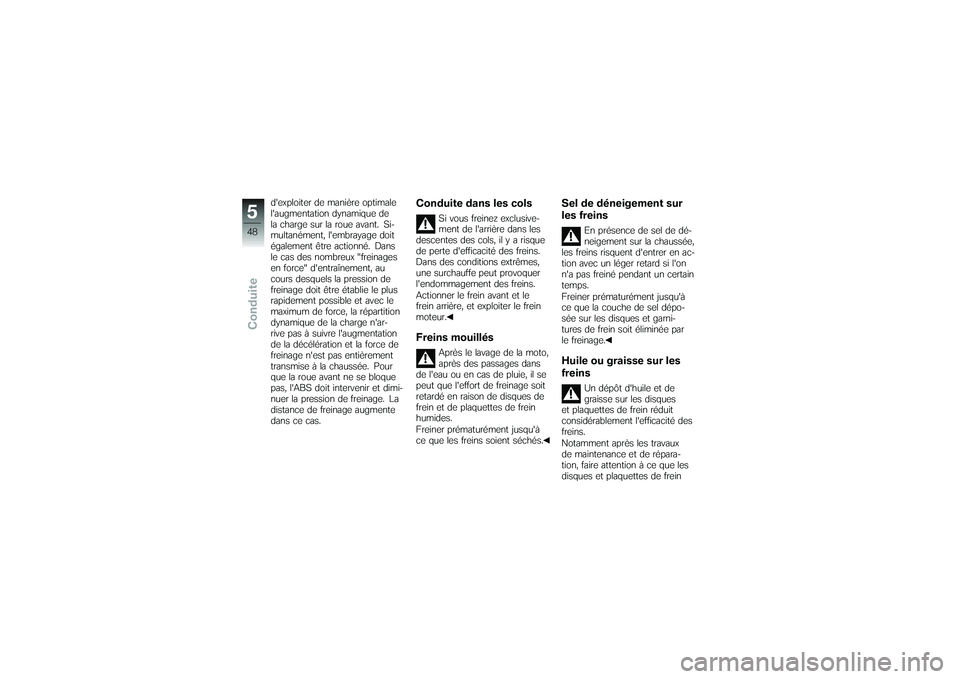

d'exploiter de manière optimale
l'augmentation dynamique de
la charge sur la roue avant. Si-
multanément, l'embrayage doit
également être actionné. Dans
le cas des nombreux "freinages
en force" d'entraînement, au
cours desquels la pression de
freinage doit être établie le plus
rapidement possible et avec le
maximum de force, la répartition
dynamique de la charge n'ar-
rive pas à suivre l'augmentation
de la décélération et la force de
freinage n'est pas entièrement
transmise à la chaussée. Pour
que la roue avant ne se bloque
pas, l'ABS doit intervenir et dimi-
nuer la pression de freinage. La
distance de freinage augmente
dans ce cas.
Conduite dans les cols
Si vous freinez exclusive-
ment de l'arrière dans les
descentes des cols, il y a risque
de perte d'efficacité des freins.
Dans des conditions extrêmes,
une surchauffe peut provoquer
l'endommagement des freins.
Actionner le frein avant et le
frein arrière, et exploiter le frein
moteur.
Freins mouillés
Après le lavage de la moto,
après des passages dans
de l'eau ou en cas de pluie, il se
peut que l'effort de freinage soit
retardé en raison de disques de
frein et de plaquettes de frein
humides.
Freiner prématurément jusqu'à
ce que les freins soient séchés.
Sel de déneigement sur
les freins
En présence de sel de dé-
neigement sur la chaussée,
les freins risquent d'entrer en ac-
tion avec un léger retard si l'on
n'a pas freiné pendant un certain
temps.
Freiner prématurément jusqu'à
ce que la couche de sel dépo-
sée sur les disques et garni-
tures de frein soit éliminée par
le freinage.
Huile ou graisse sur les
freins
Un dépôt d'huile et de
graisse sur les disques
et plaquettes de frein réduit
considérablement l'efficacité des
freins.
Notamment après les travaux
de maintenance et de répara-
tion, faire attention à ce que les
disques et plaquettes de frein
548zConduite

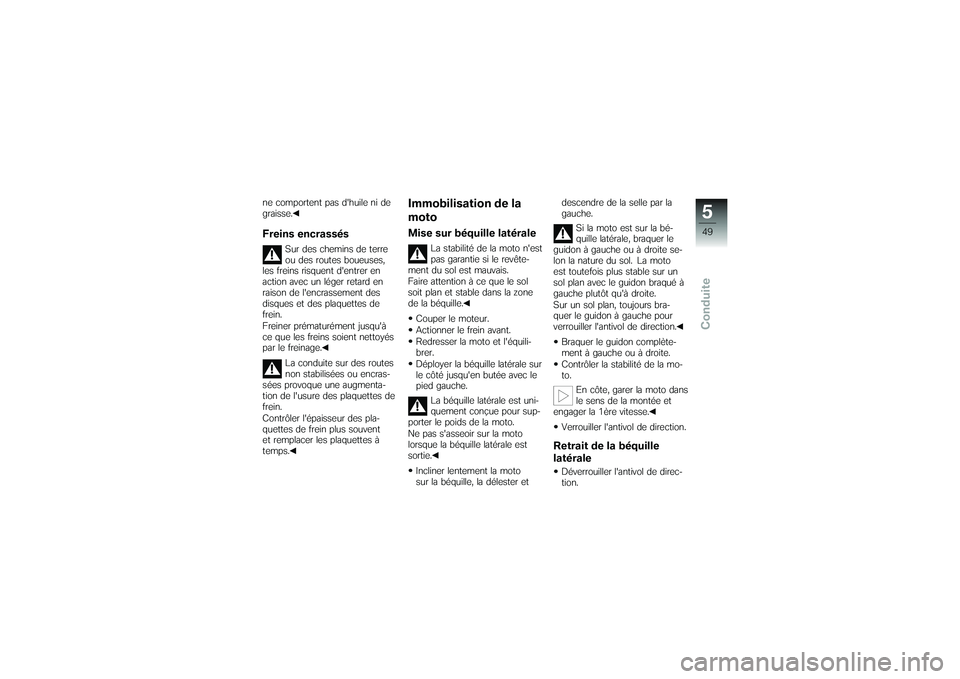

ne comportent pas d'huile ni de
graisse.Freins encrassés
Sur des chemins de terre
ou des routes boueuses,
les freins risquent d'entrer en
action avec un léger retard en
raison de l'encrassement des
disques et des plaquettes de
frein.
Freiner prématurément jusqu'à
ce que les freins soient nettoyés
par le freinage.
La conduite sur des routes
non stabilisées ou encras-
sées provoque une augmenta-
tion de l'usure des plaquettes de
frein.
Contrôler l'épaisseur des pla-
quettes de frein plus souvent
et remplacer les plaquettes à
temps.
Immobilisation de la
motoMise sur béquille latérale
La stabilité de la moto n'est
pas garantie si le revête-
ment du sol est mauvais.
Faire attention à ce que le sol
soit plan et stable dans la zone
de la béquille.
Couper le moteur.
Actionner le frein avant.
Redresser la moto et l'équili-
brer.
Déployer la béquille latérale sur
le côté jusqu'en butée avec le
pied gauche. La béquille latérale est uni-
quement conçue pour sup-
porter le poids de la moto.
Ne pas s'asseoir sur la moto
lorsque la béquille latérale est
sortie.
Incliner lentement la moto
sur la béquille, la délester et descendre de la selle par la
gauche.
Si la moto est sur la bé-
quille latérale, braquer le
guidon à gauche ou à droite se-
lon la nature du sol. La moto
est toutefois plus stable sur un
sol plan avec le guidon braqué à
gauche plutôt qu'à droite.
Sur un sol plan, toujours bra-
quer le guidon à gauche pour
verrouiller l'antivol de direction.
Braquer le guidon complète-
ment à gauche ou à droite.
Contrôler la stabilité de la mo-
to. En côte, garer la moto dans
le sens de la montée et
engager la 1ère vitesse.
Verrouiller l'antivol de direction.
Retrait de la béquille
latéraleDéverrouiller l'antivol de direc-
tion.
549zConduite

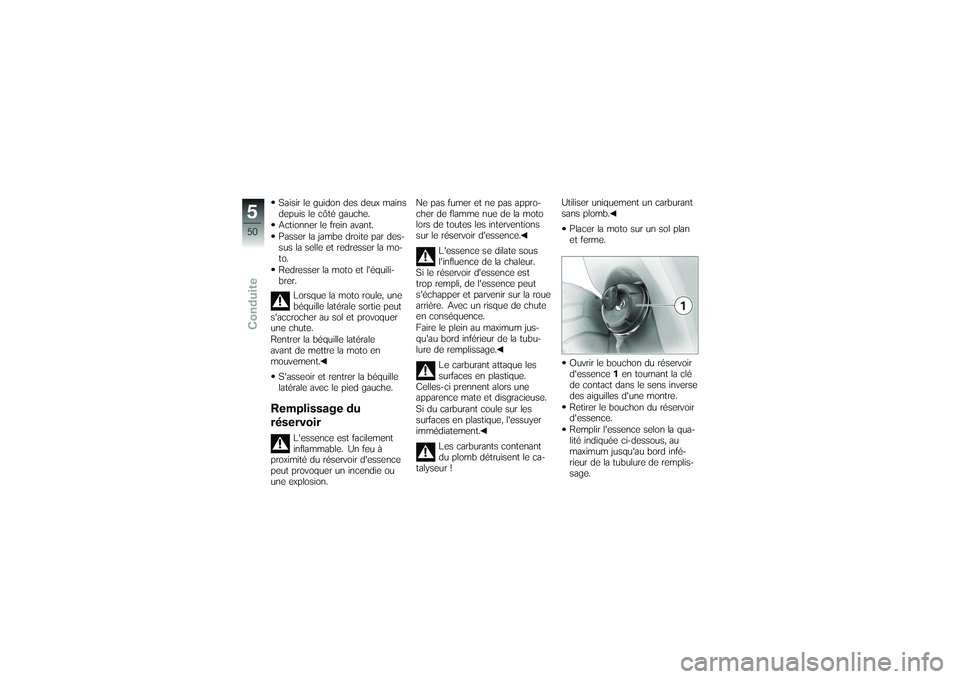

Saisir le guidon des deux mains
depuis le côté gauche.
Actionner le frein avant.
Passer la jambe droite par des-
sus la selle et redresser la mo-
to.
Redresser la moto et l'équili-
brer.Lorsque la moto roule, une
béquille latérale sortie peut
s'accrocher au sol et provoquer
une chute.
Rentrer la béquille latérale
avant de mettre la moto en
mouvement.
S'asseoir et rentrer la béquille
latérale avec le pied gauche.Remplissage du
réservoir
L'essence est facilement
inflammable. Un feu à
proximité du réservoir d'essence
peut provoquer un incendie ou
une explosion. Ne pas fumer et ne pas appro-
cher de flamme nue de la moto
lors de toutes les interventions
sur le réservoir d'essence.
L'essence se dilate sous
l'influence de la chaleur.
Si le réservoir d'essence est
trop rempli, de l'essence peut
s'échapper et parvenir sur la roue
arrière. Avec un risque de chute
en conséquence.
Faire le plein au maximum jus-
qu'au bord inférieur de la tubu-
lure de remplissage.
Le carburant attaque les
surfaces en plastique.
Celles-ci prennent alors une
apparence mate et disgracieuse.
Si du carburant coule sur les
surfaces en plastique, l'essuyer
immédiatement.
Les carburants contenant
du plomb détruisent le ca-
talyseur ! Utiliser uniquement un carburant
sans plomb.
Placer la moto sur un sol plan
et ferme.
Ouvrir le bouchon du réservoir
d'essence 1en tournant la clé
de contact dans le sens inverse
des aiguilles d'une montre.
Retirer le bouchon du réservoir
d'essence.
Remplir l'essence selon la qua-
lité indiquée ci-dessous, au
maximum jusqu'au bord infé-
rieur de la tubulure de remplis-
sage.
550zConduite

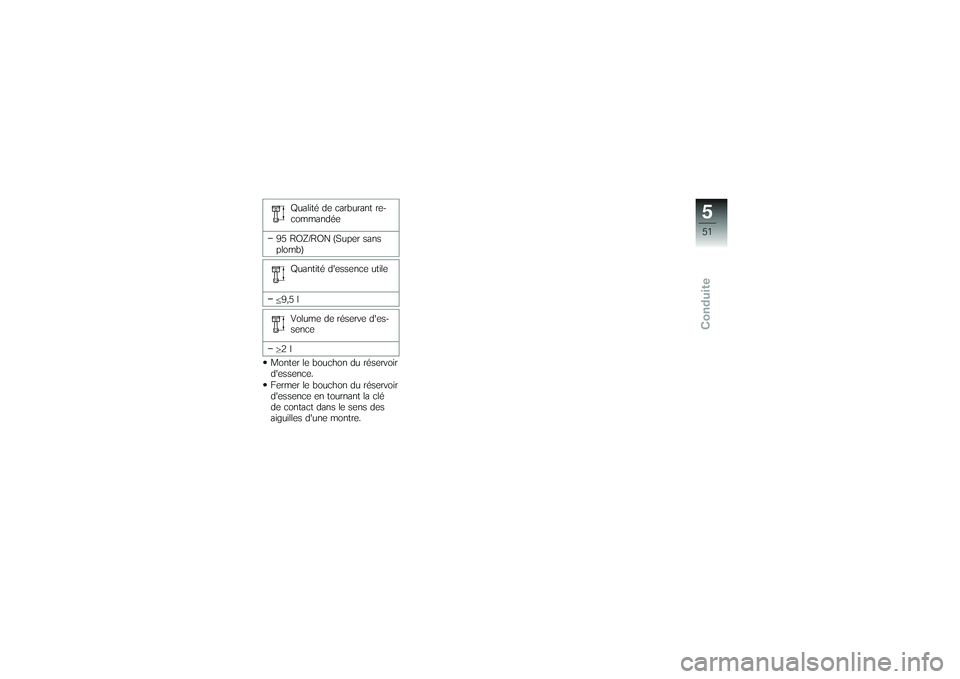

Qualité de carburant re-
commandée
95 ROZ/RON (Super sans
plomb) Quantité d'essence utile
9,5 l Volume de réserve d'es-
sence
2l
Monter le bouchon du réservoir
d'essence.
Fermer le bouchon du réservoir
d'essence en tournant la clé
de contact dans le sens des
aiguilles d'une montre.
551zConduite

552zConduite

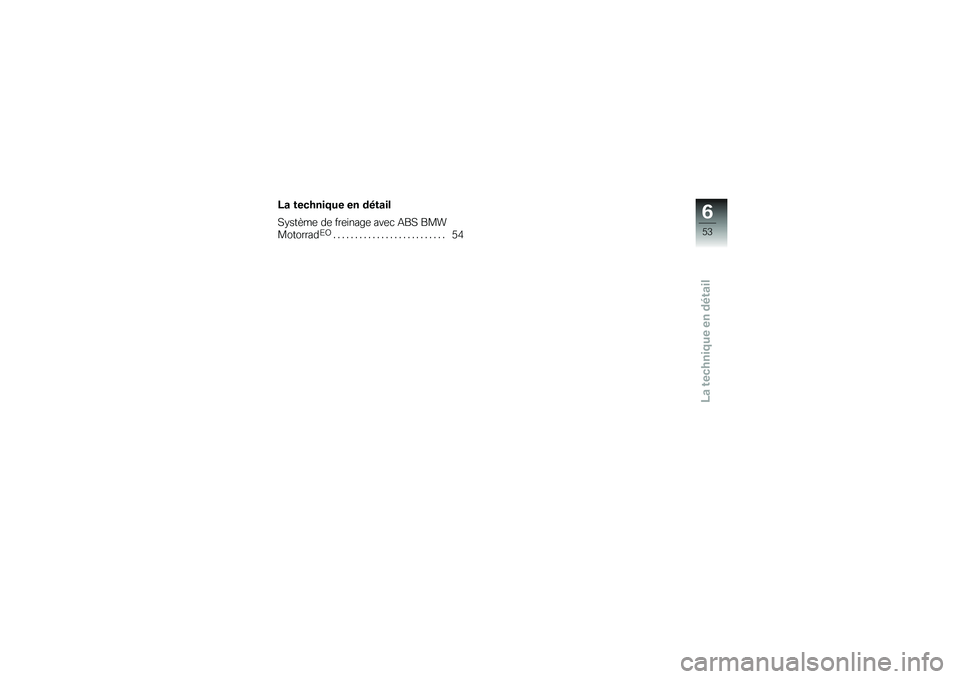

La technique en détail
La technique en détail
Système de freinage avec ABS BMW
Motorrad
EO
.......................... 54
653zLa technique en détail

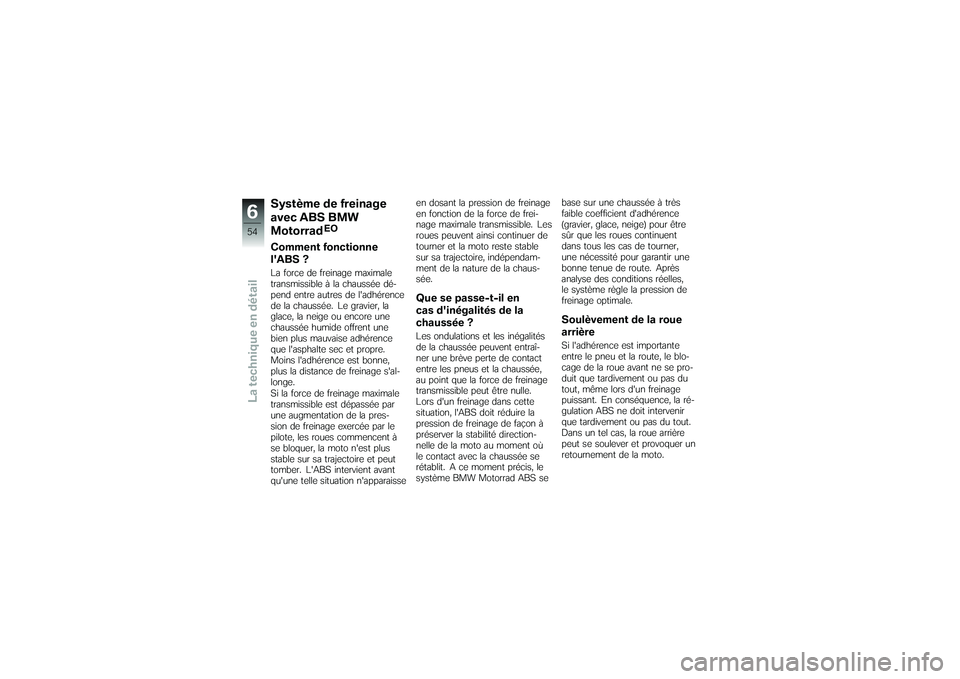

Système de freinage
avec ABS BMW
Motorrad
EO
Comment fonctionne
l'ABS ?La force de freinage maximale
transmissible à la chaussée dé-
pend entre autres de l'adhérence
de la chaussée. Le gravier, la
glace, la neige ou encore une
chaussée humide offrent une
bien plus mauvaise adhérence
que l'asphalte sec et propre.
Moins l'adhérence est bonne,
plus la distance de freinage s'al-
longe.
Si la force de freinage maximale
transmissible est dépassée par
une augmentation de la pres-
sion de freinage exercée par le
pilote, les roues commencent à
se bloquer, la moto n'est plus
stable sur sa trajectoire et peut
tomber. L'ABS intervient avant
qu'une telle situation n'apparaisseen dosant la pression de freinage
en fonction de la force de frei-
nage maximale transmissible. Les
roues peuvent ainsi continuer de
tourner et la moto reste stable
sur sa trajectoire, indépendam-
ment de la nature de la chaus-
sée.
Que se passe-t-il en
cas d'inégalités de la
chaussée ?Les ondulations et les inégalités
de la chaussée peuvent entraî-
ner une brève perte de contact
entre les pneus et la chaussée,
au point que la force de freinage
transmissible peut être nulle.
Lors d'un freinage dans cette
situation, l'ABS doit réduire la
pression de freinage de façon à
préserver la stabilité direction-
nelle de la moto au moment où
le contact avec la chaussée se
rétablit. A ce moment précis, le
système BMW Motorrad ABS se
base sur une chaussée à très
faible coefficient d'adhérence
(gravier, glace, neige) pour être
sûr que les roues continuent
dans tous les cas de tourner,
une nécessité pour garantir une
bonne tenue de route. Après
analyse des conditions réelles,
le système règle la pression de
freinage optimale.
Soulèvement de la roue
arrièreSi l'adhérence est importante
entre le pneu et la route, le blo-
cage de la roue avant ne se pro-
duit que tardivement ou pas du
tout, même lors d'un freinage
puissant. En conséquence, la ré-
gulation ABS ne doit intervenir
que tardivement ou pas du tout.
Dans un tel cas, la roue arrière
peut se soulever et provoquer un
retournement de la moto.
654zLa technique en détail
