2007 BMW MOTORRAD G650 XMOTO Livret de bord (in French)

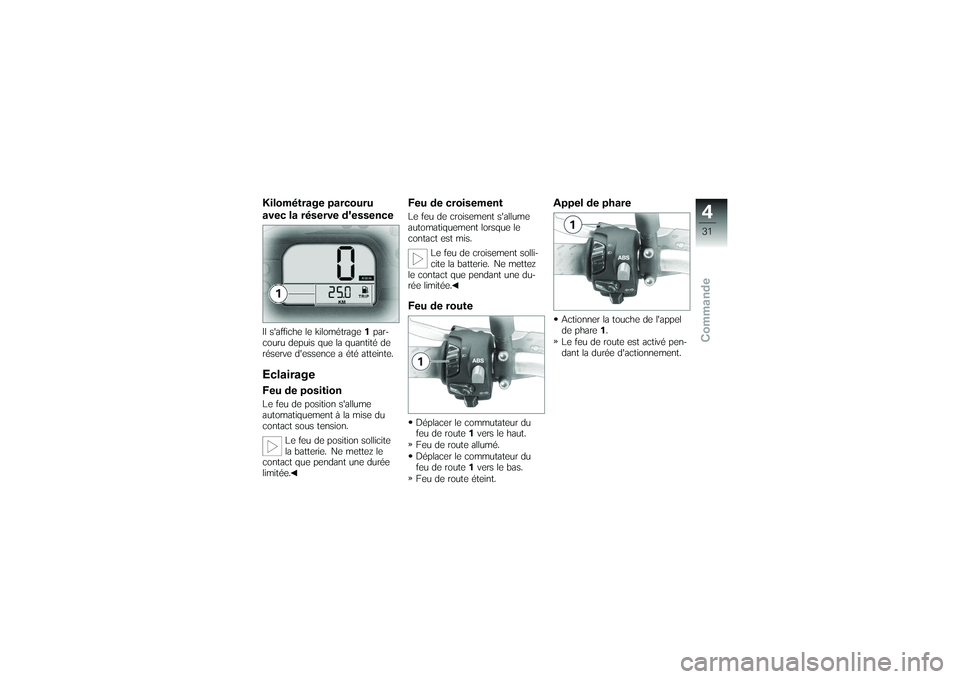

Kilométrage parcouru
avec la réserve d'essenceIl s'affiche le kilométrage1par-
couru depuis que la quantité de
réserve d'essence a été atteinte.EclairageFeu de positionLe feu de position s'allume
automatiquement à la mise du
contact sous tension.
Le feu de position sollicite
la batterie. Ne mettez le
contact que pendant une durée
limitée.
Feu de croisementLe feu de croisement s'allume
automatiquement lorsque le
contact est mis.
Le feu de croisement solli-
cite la batterie. Ne mettez
le contact que pendant une du-
rée limitée.Feu de routeDéplacer le commutateur du
feu de route 1vers le haut.
Feu de route allumé.
Déplacer le commutateur du
feu de route 1vers le bas.
Feu de route éteint.
Appel de phareActionner la touche de l'appel
de phare 1.
Le feu de route est activé pen-
dant la durée d'actionnement.
431zCommande

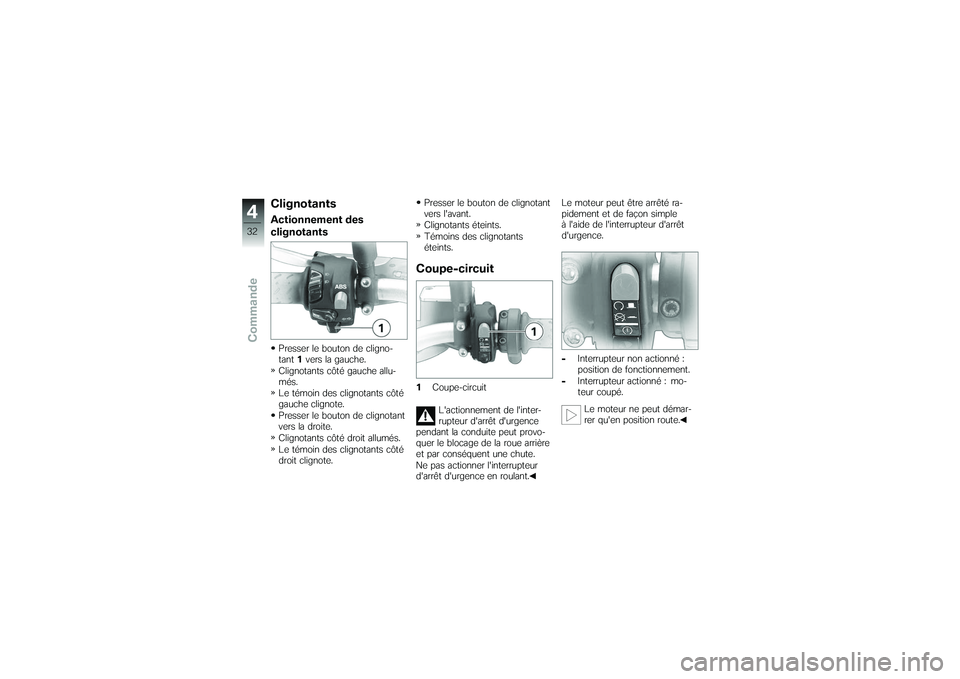

ClignotantsActionnement des
clignotantsPresser le bouton de cligno-
tant1vers la gauche.
Clignotants côté gauche allu-
més.
Le témoin des clignotants côté
gauche clignote.
Presser le bouton de clignotant
vers la droite.
Clignotants côté droit allumés.
Le témoin des clignotants côté
droit clignote. Presser le bouton de clignotant
vers l'avant.
Clignotants éteints.
Témoins des clignotants
éteints.
Coupe-circuit1
Coupe-circuit
L'actionnement de l'inter-
rupteur d'arrêt d'urgence
pendant la conduite peut provo-
quer le blocage de la roue arrière
et par conséquent une chute.
Ne pas actionner l'interrupteur
d'arrêt d'urgence en roulant. Le moteur peut être arrêté ra-
pidement et de façon simple
à l'aide de l'interrupteur d'arrêt
d'urgence.
-
Interrupteur non actionné :
position de fonctionnement.
- Interrupteur actionné : mo-
teur coupé.
Le moteur ne peut démar-
rer qu'en position route.
432zCommande

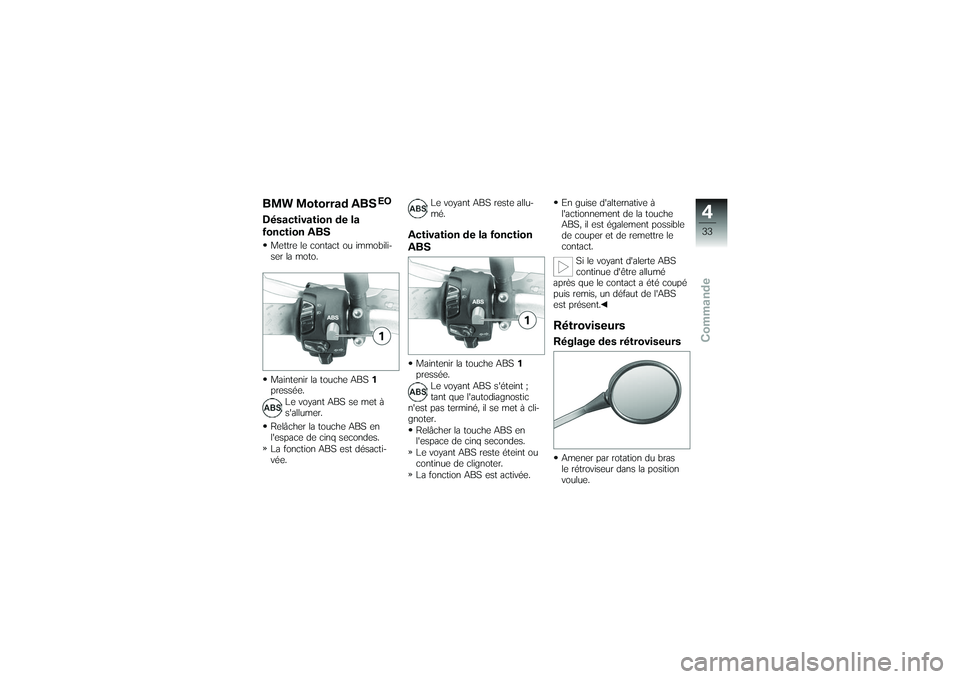

BMW Motorrad ABS
EO
Désactivation de la
fonction ABSMettre le contact ou immobili-
ser la moto.
Maintenir la touche ABS1
pressée.
Le voyant ABS se met à
s'allumer.
Relâcher la touche ABS en
l'espace de cinq secondes.
La fonction ABS est désacti-
vée. Le voyant ABS reste allu-
mé.
Activation de la fonction
ABSMaintenir la touche ABS
1
pressée.
Le voyant ABS s'éteint ;
tant que l'autodiagnostic
n'est pas terminé, il se met à cli-
gnoter.
Relâcher la touche ABS en
l'espace de cinq secondes.
Le voyant ABS reste éteint ou
continue de clignoter.
La fonction ABS est activée. En guise d'alternative à
l'actionnement de la touche
ABS, il est également possible
de couper et de remettre le
contact.
Si le voyant d'alerte ABS
continue d'être allumé
après que le contact a été coupé
puis remis, un défaut de l'ABS
est présent.
RétroviseursRéglage des rétroviseursAmener par rotation du bras
le rétroviseur dans la position
voulue.
433zCommande

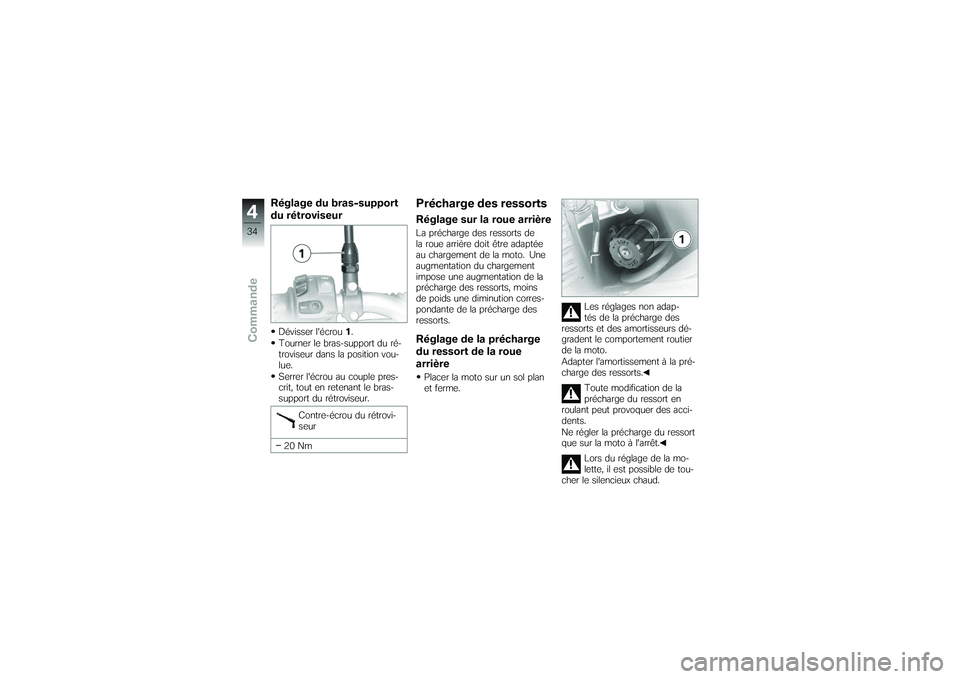

Réglage du bras-support
du rétroviseurDévisser l'écrou1.
Tourner le bras-support du ré-
troviseur dans la position vou-
lue.
Serrer l'écrou au couple pres-
crit, tout en retenant le bras-
support du rétroviseur.
Contre-écrou du rétrovi-
seur
20 Nm
Précharge des ressortsRéglage sur la roue arrièreLa précharge des ressorts de
la roue arrière doit être adaptée
au chargement de la moto. Une
augmentation du chargement
impose une augmentation de la
précharge des ressorts, moins
de poids une diminution corres-
pondante de la précharge des
ressorts.Réglage de la précharge
du ressort de la roue
arrièrePlacer la moto sur un sol plan
et ferme. Les réglages non adap-
tés de la précharge des
ressorts et des amortisseurs dé-
gradent le comportement routier
de la moto.
Adapter l'amortissement à la pré-
charge des ressorts.
Toute modification de la
précharge du ressort en
roulant peut provoquer des acci-
dents.
Ne régler la précharge du ressort
que sur la moto à l'arrêt.
Lors du réglage de la mo-
lette, il est possible de tou-
cher le silencieux chaud.
434zCommande

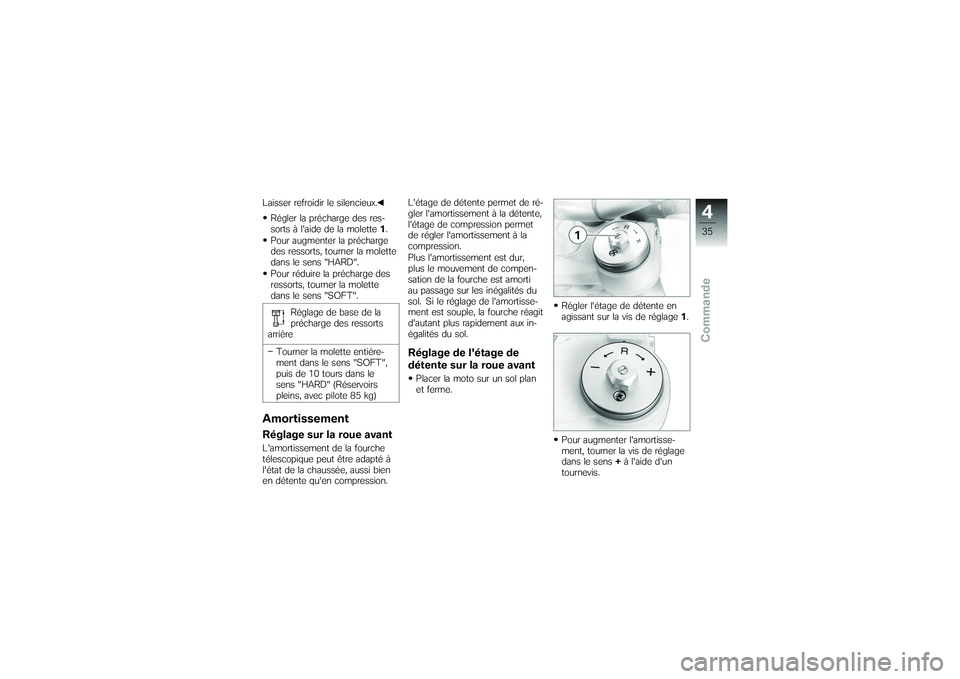

Laisser refroidir le silencieux.Régler la précharge des res-
sorts à l'aide de la molette 1.
Pour augmenter la précharge
des ressorts, tourner la molette
dans le sens "HARD".
Pour réduire la précharge des
ressorts, tourner la molette
dans le sens "SOFT".
Réglage de base de la
précharge des ressorts
arrière
Tourner la molette entière-
ment dans le sens "SOFT",
puis de 10 tours dans le
sens "HARD" (Réservoirs
pleins, avec pilote 85 kg)AmortissementRéglage sur la roue avantL'amortissement de la fourche
télescopique peut être adapté à
l'état de la chaussée, aussi bien
en détente qu'en compression. L'étage de détente permet de ré-
gler l'amortissement à la détente,
l'étage de compression permet
de régler l'amortissement à la
compression.
Plus l'amortissement est dur,
plus le mouvement de compen-
sation de la fourche est amorti
au passage sur les inégalités du
sol. Si le réglage de l'amortisse-
ment est souple, la fourche réagit
d'autant plus rapidement aux in-
égalités du sol.
Réglage de l'étage de
détente sur la roue avantPlacer la moto sur un sol plan
et ferme.
Régler l'étage de détente en
agissant sur la vis de réglage
1.
Pour augmenter l'amortisse-
ment, tourner la vis de réglage
dans le sens +à l'aide d'un
tournevis.
435zCommande

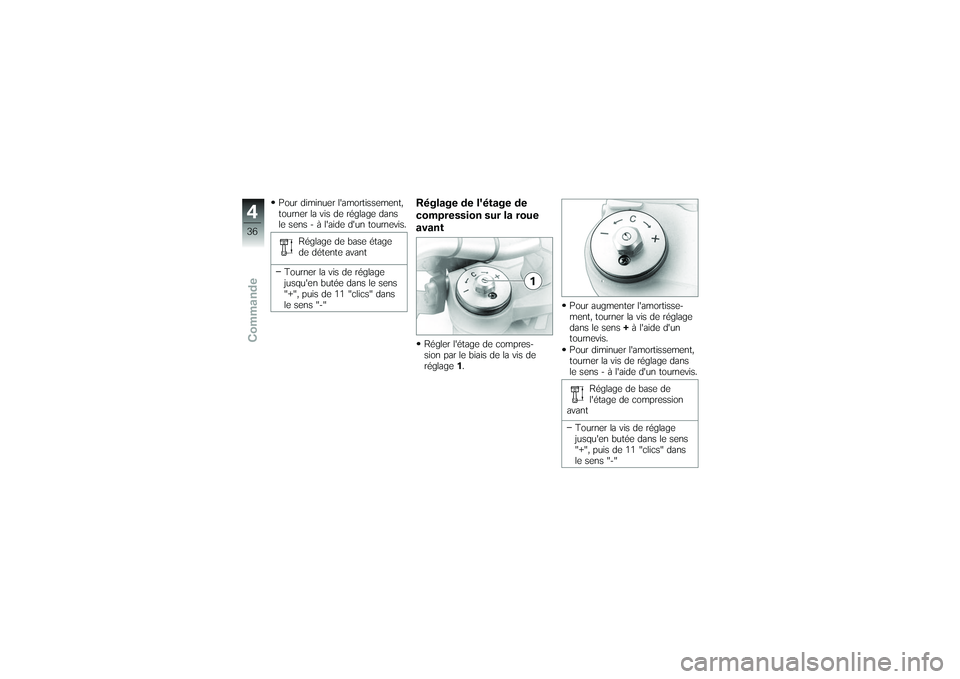

Pour diminuer l'amortissement,
tourner la vis de réglage dans
le sens - à l'aide d'un tournevis.Réglage de base étage
de détente avant
Tourner la vis de réglage
jusqu'en butée dans le sens
"+", puis de 11 "clics" dans
le sens "-"
Réglage de l'étage de
compression sur la roue
avantRégler l'étage de compres-
sion par le biais de la vis de
réglage 1. Pour augmenter l'amortisse-
ment, tourner la vis de réglage
dans le sens
+à l'aide d'un
tournevis.
Pour diminuer l'amortissement,
tourner la vis de réglage dans
le sens - à l'aide d'un tournevis.
Réglage de base de
l'étage de compression
avant
Tourner la vis de réglage
jusqu'en butée dans le sens
"+", puis de 11 "clics" dans
le sens "-"
436zCommande

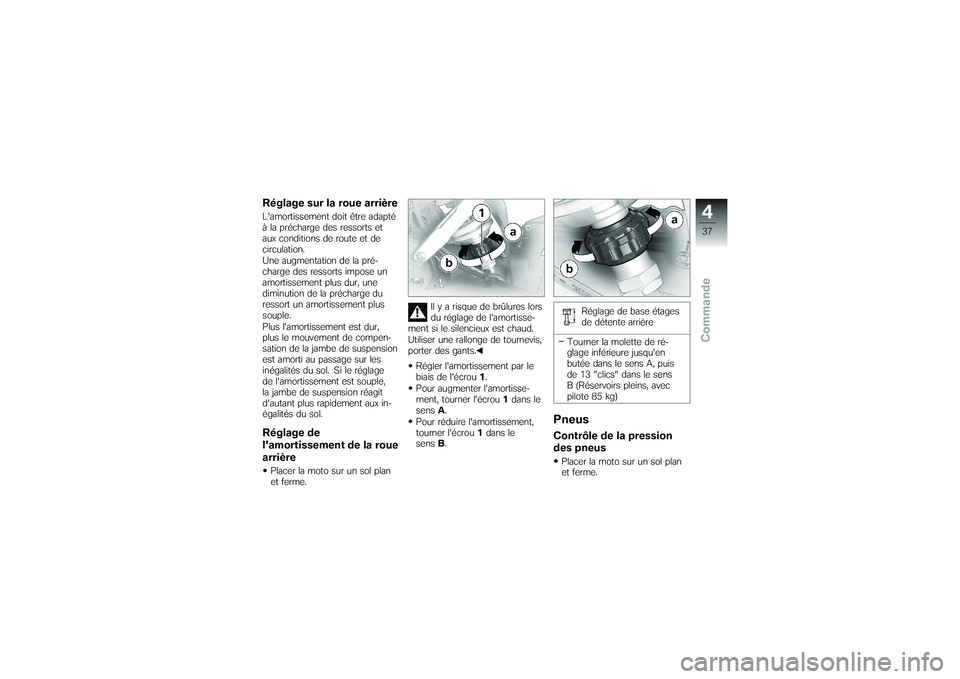

Réglage sur la roue arrièreL'amortissement doit être adapté
à la précharge des ressorts et
aux conditions de route et de
circulation.
Une augmentation de la pré-
charge des ressorts impose un
amortissement plus dur, une
diminution de la précharge du
ressort un amortissement plus
souple.
Plus l'amortissement est dur,
plus le mouvement de compen-
sation de la jambe de suspension
est amorti au passage sur les
inégalités du sol. Si le réglage
de l'amortissement est souple,
la jambe de suspension réagit
d'autant plus rapidement aux in-
égalités du sol.Réglage de
l'amortissement de la roue
arrièrePlacer la moto sur un sol plan
et ferme.Il y a risque de brûlures lors
du réglage de l'amortisse-
ment si le silencieux est chaud.
Utiliser une rallonge de tournevis,
porter des gants.
Régler l'amortissement par le
biais de l'écrou 1.
Pour augmenter l'amortisse-
ment, tourner l'écrou 1dans le
sens A.
Pour réduire l'amortissement,
tourner l'écrou 1dans le
sens B. Réglage de base étages
de détente arrière
Tourner la molette de ré-
glage inférieure jusqu'en
butée dans le sens A, puis
de 13 "clics" dans le sens
B (Réservoirs pleins, avec
pilote 85 kg)
PneusContrôle de la pression
des pneusPlacer la moto sur un sol plan
et ferme.
437zCommande

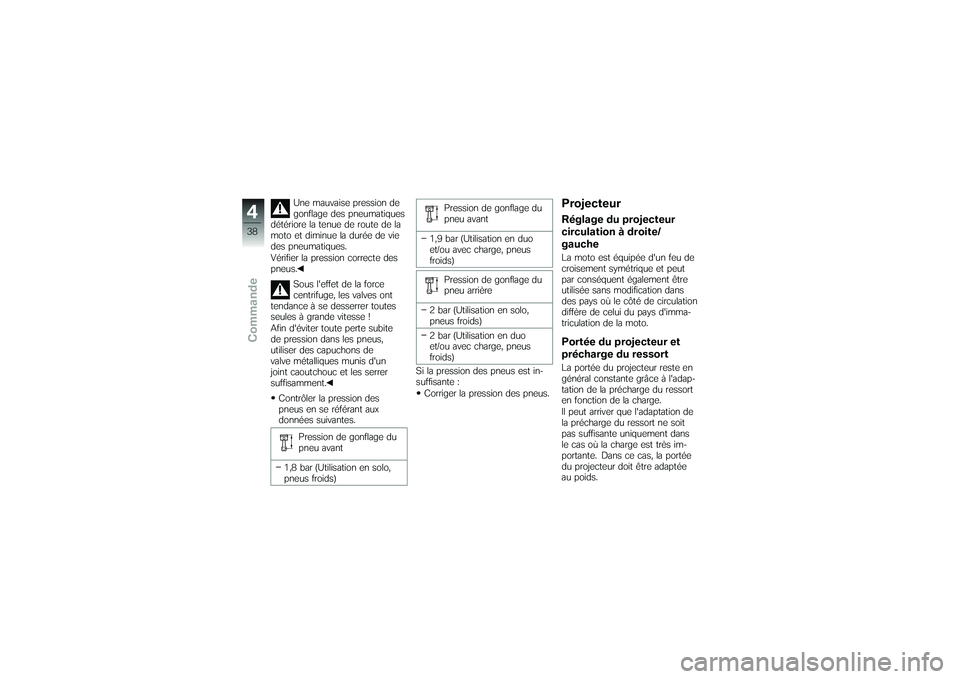

Une mauvaise pression de
gonflage des pneumatiques
détériore la tenue de route de la
moto et diminue la durée de vie
des pneumatiques.
Vérifier la pression correcte des
pneus.
Sous l'effet de la force
centrifuge, les valves ont
tendance à se desserrer toutes
seules à grande vitesse !
Afin d'éviter toute perte subite
de pression dans les pneus,
utiliser des capuchons de
valve métalliques munis d'un
joint caoutchouc et les serrer
suffisamment.
Contrôler la pression des
pneus en se référant aux
données suivantes.
Pression de gonflage du
pneu avant
1,8 bar (Utilisation en solo,
pneus froids) Pression de gonflage du
pneu avant
1,9 bar (Utilisation en duo
et/ou avec charge, pneus
froids) Pression de gonflage du
pneu arrière
2 bar (Utilisation en solo,
pneus froids)
2 bar (Utilisation en duo
et/ou avec charge, pneus
froids)
Si la pression des pneus est in-
suffisante : Corriger la pression des pneus.
ProjecteurRéglage du projecteur
circulation à droite/
gaucheLa moto est équipée d'un feu de
croisement symétrique et peut
par conséquent également être
utilisée sans modification dans
des pays où le côté de circulation
diffère de celui du pays d'imma-
triculation de la moto.Portée du projecteur et
précharge du ressortLa portée du projecteur reste en
général constante grâce à l'adap-
tation de la précharge du ressort
en fonction de la charge.
Il peut arriver que l'adaptation de
la précharge du ressort ne soit
pas suffisante uniquement dans
le cas où la charge est très im-
portante. Dans ce cas, la portée
du projecteur doit être adaptée
au poids.
438zCommande
