2007 BMW MOTORRAD G650 XMOTO Livret de bord (in French)

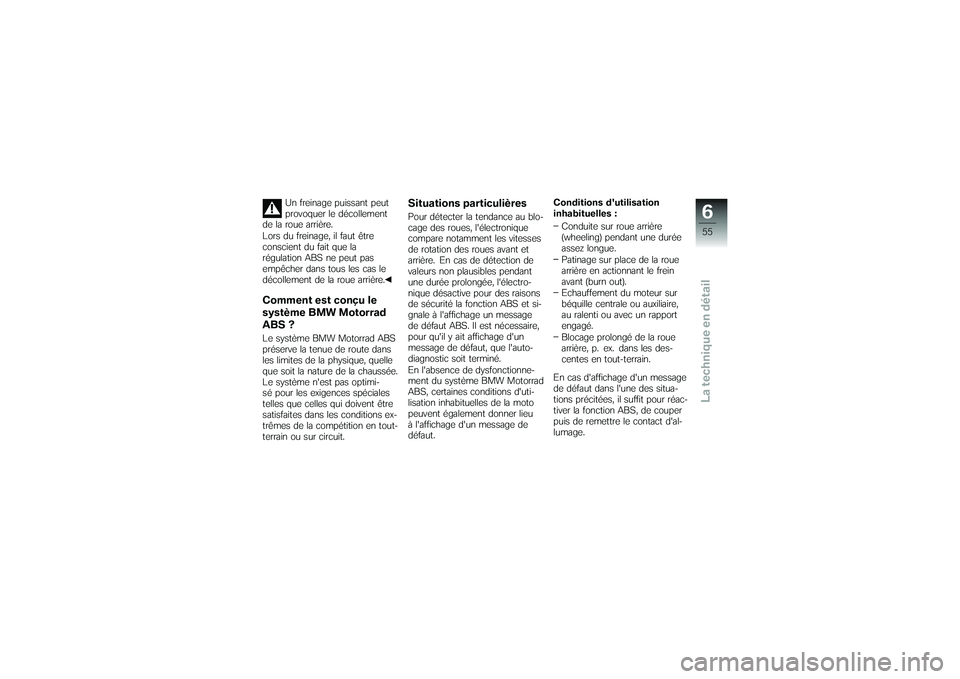

Un freinage puissant peut
provoquer le décollement
de la roue arrière.
Lors du freinage, il faut être
conscient du fait que la
régulation ABS ne peut pas
empêcher dans tous les cas le
décollement de la roue arrière.
Comment est conçu le
système BMW Motorrad
ABS ?Le système BMW Motorrad ABS
préserve la tenue de route dans
les limites de la physique, quelle
que soit la nature de la chaussée.
Le système n'est pas optimi-
sé pour les exigences spéciales
telles que celles qui doivent être
satisfaites dans les conditions ex-
trêmes de la compétition en tout-
terrain ou sur circuit.
Situations particulièresPour détecter la tendance au blo-
cage des roues, l'électronique
compare notamment les vitesses
de rotation des roues avant et
arrière. En cas de détection de
valeurs non plausibles pendant
une durée prolongée, l'électro-
nique désactive pour des raisons
de sécurité la fonction ABS et si-
gnale à l'affichage un message
de défaut ABS. Il est nécessaire,
pour qu'il y ait affichage d'un
message de défaut, que l'auto-
diagnostic soit terminé.
En l'absence de dysfonctionne-
ment du système BMW Motorrad
ABS, certaines conditions d'uti-
lisation inhabituelles de la moto
peuvent également donner lieu
à l'affichage d'un message de
défaut. Conditions d'utilisation
inhabituelles :
Conduite sur roue arrière
(wheeling) pendant une durée
assez longue.
Patinage sur place de la roue
arrière en actionnant le frein
avant (burn out).
Echauffement du moteur sur
béquille centrale ou auxiliaire,
au ralenti ou avec un rapport
engagé.
Blocage prolongé de la roue
arrière, p. ex. dans les des-
centes en tout-terrain.
En cas d'affichage d'un message
de défaut dans l'une des situa-
tions précitées, il suffit pour réac-
tiver la fonction ABS, de couper
puis de remettre le contact d'al-
lumage.
655zLa technique en détail

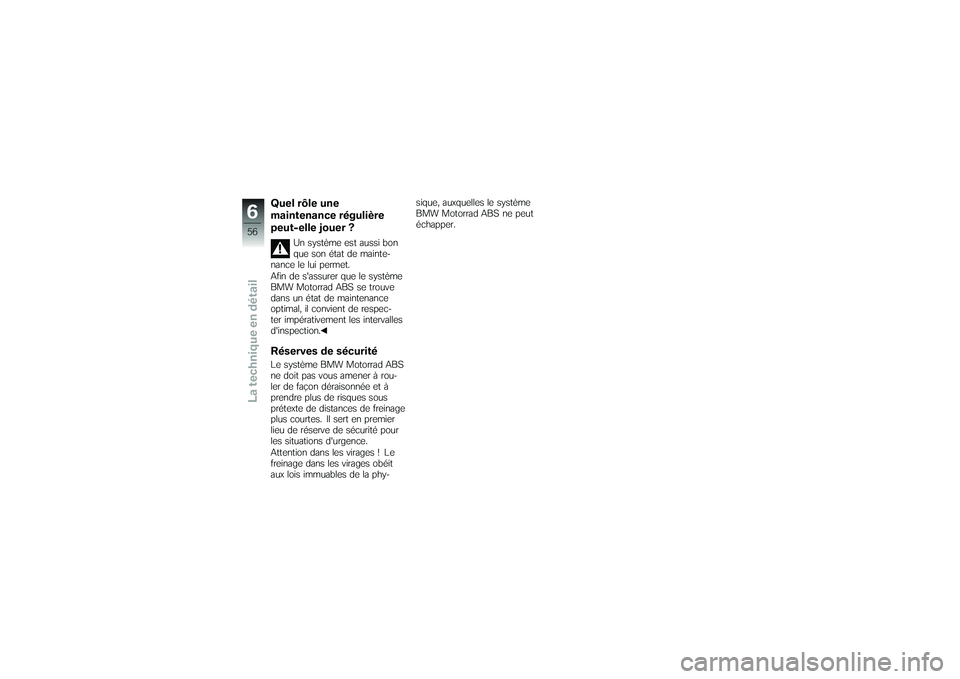

Quel rôle une
maintenance régulière
peut-elle jouer ?
Un système est aussi bon
que son état de mainte-
nance le lui permet.
Afin de s'assurer que le système
BMW Motorrad ABS se trouve
dans un état de maintenance
optimal, il convient de respec-
ter impérativement les intervalles
d'inspection.
Réserves de sécuritéLe système BMW Motorrad ABS
ne doit pas vous amener à rou-
ler de façon déraisonnée et à
prendre plus de risques sous
prétexte de distances de freinage
plus courtes. Il sert en premier
lieu de réserve de sécurité pour
les situations d'urgence.
Attention dans les virages ! Le
freinage dans les virages obéit
aux lois immuables de la phy- sique, auxquelles le système
BMW Motorrad ABS ne peut
échapper.
656zLa technique en détail

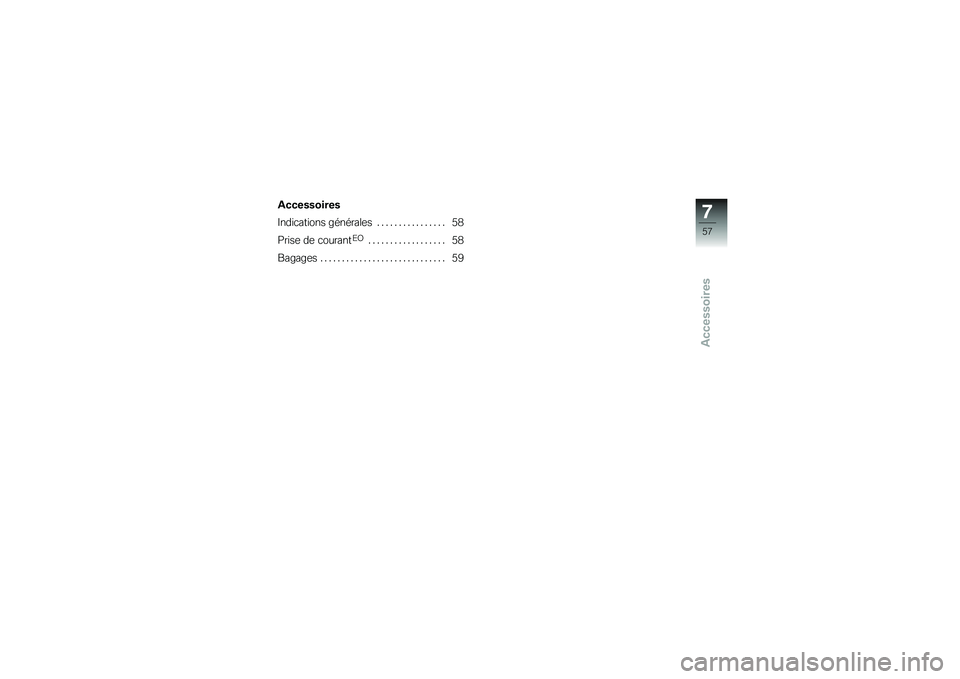

Accessoires
Accessoires
Indications générales................ 58
Prise de courant
EO
.................. 58
Bagages . ............................ 59
757zAccessoires

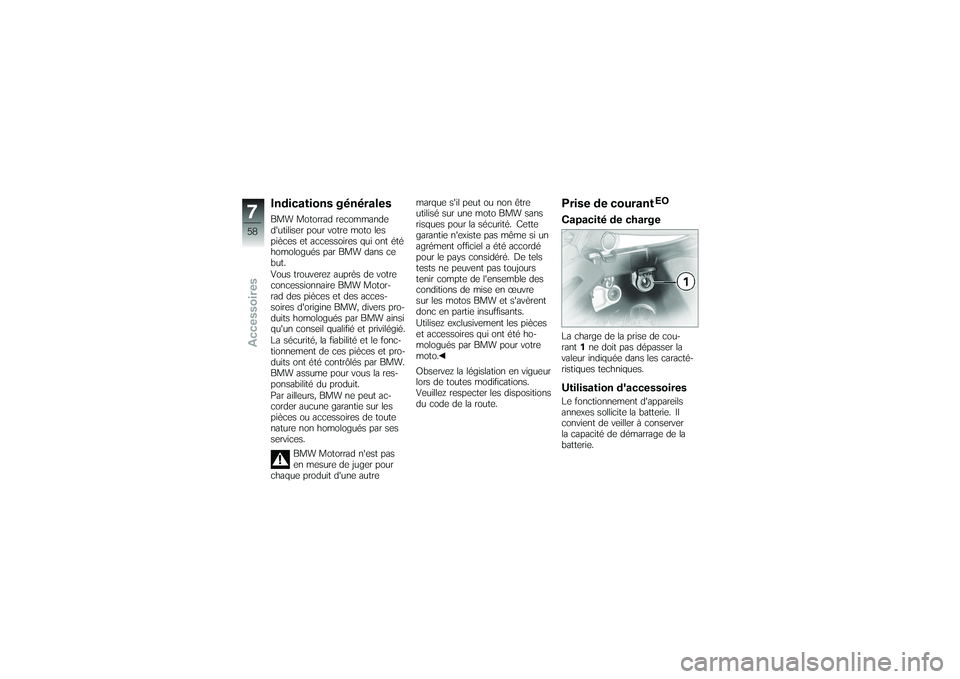

Indications généralesBMW Motorrad recommande
d'utiliser pour votre moto les
pièces et accessoires qui ont été
homologués par BMW dans ce
but.
Vous trouverez auprès de votre
concessionnaire BMW Motor-
rad des pièces et des acces-
soires d'origine BMW, divers pro-
duits homologués par BMW ainsi
qu'un conseil qualifié et privilégié.
La sécurité, la fiabilité et le fonc-
tionnement de ces pièces et pro-
duits ont été contrôlés par BMW.
BMW assume pour vous la res-
ponsabilité du produit.
Par ailleurs, BMW ne peut ac-
corder aucune garantie sur les
pièces ou accessoires de toute
nature non homologués par ses
services.BMW Motorrad n'est pas
en mesure de juger pour
chaque produit d'une autre marque s'il peut ou non être
utilisé sur une moto BMW sans
risques pour la sécurité. Cette
garantie n'existe pas même si un
agrément officiel a été accordé
pour le pays considéré. De tels
tests ne peuvent pas toujours
tenir compte de l'ensemble des
conditions de mise en œuvre
sur les motos BMW et s'avèrent
donc en partie insuffisants.
Utilisez exclusivement les pièces
et accessoires qui ont été ho-
mologués par BMW pour votre
moto.
Observez la législation en vigueur
lors de toutes modifications.
Veuillez respecter les dispositions
du code de la route.
Prise de courant
EO
Capacité de chargeLa charge de la prise de cou-
rant
1ne doit pas dépasser la
valeur indiquée dans les caracté-
ristiques techniques.Utilisation d'accessoiresLe fonctionnement d'appareils
annexes sollicite la batterie. Il
convient de veiller à conserver
la capacité de démarrage de la
batterie.
758zAccessoires

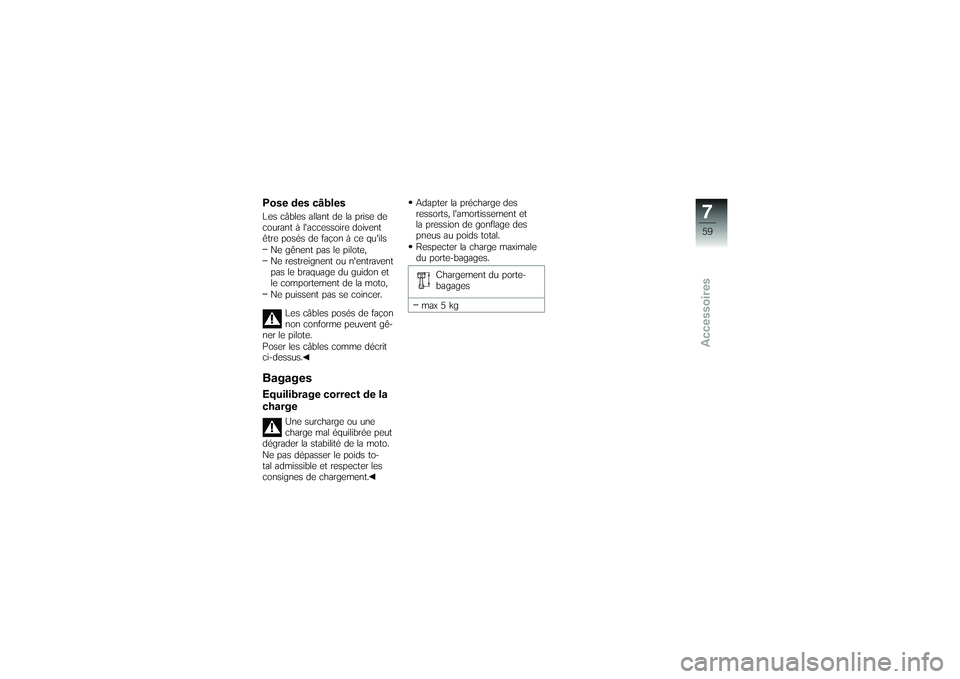

Pose des câblesLes câbles allant de la prise de
courant à l'accessoire doivent
être posés de façon à ce qu'ilsNe gênent pas le pilote,
Ne restreignent ou n'entravent
pas le braquage du guidon et
le comportement de la moto,
Ne puissent pas se coincer.
Les câbles posés de façon
non conforme peuvent gê-
ner le pilote.
Poser les câbles comme décrit
ci-dessus.BagagesEquilibrage correct de la
charge
Une surcharge ou une
charge mal équilibrée peut
dégrader la stabilité de la moto.
Ne pas dépasser le poids to-
tal admissible et respecter les
consignes de chargement. Adapter la précharge des
ressorts, l'amortissement et
la pression de gonflage des
pneus au poids total.
Respecter la charge maximale
du porte-bagages.
Chargement du porte-
bagages
max 5 kg
759zAccessoires

760zAccessoires

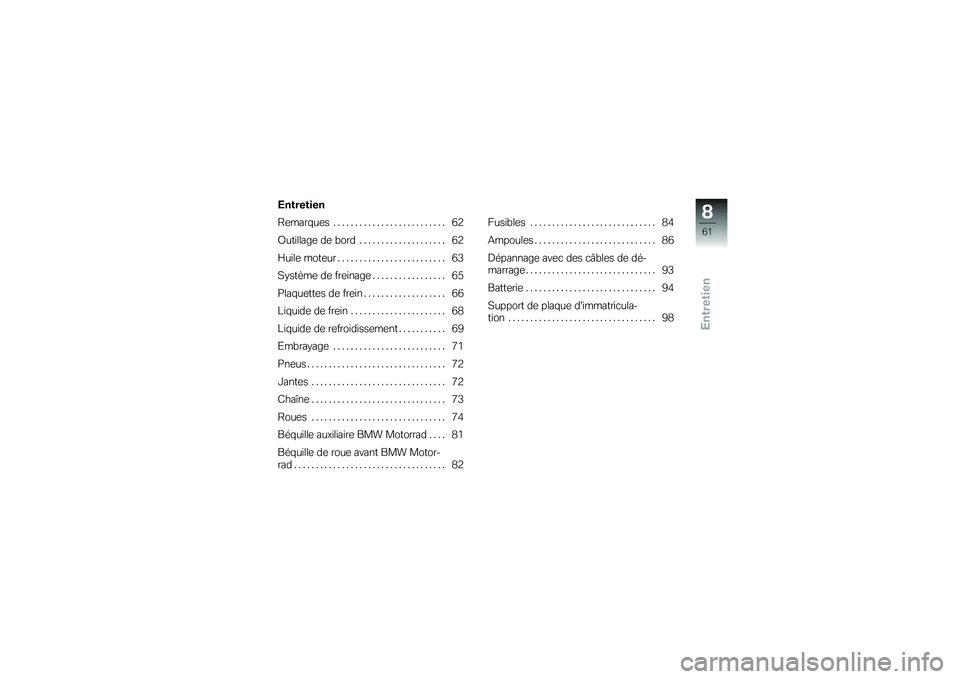

Entretien
Entretien
Remarques . . ........................ 62
Outillage de bord . . . ................. 62
Huile moteur . . ....................... 63
Système de freinage ................. 65
Plaquettes de frein . . ................. 66
Liquide de frein ...................... 68
Liquide de refroidissement ........... 69
Embrayage . . . ....................... 71
Pneus ................................ 72
Jantes . . . ............................ 72
Chaîne............................... 73
Roues . . . ............................ 74
Béquille auxiliaire BMW Motorrad . . . . 81
Béquille de roue avant BMW Motor-
rad................................... 82 Fusibles
............................. 84
Ampoules ............................ 86
Dépannage avec des câbles de dé-
marrage . ............................. 93
Batterie . ............................. 94
Support de plaque d'immatricula-
tion .................................. 98
861zEntretien

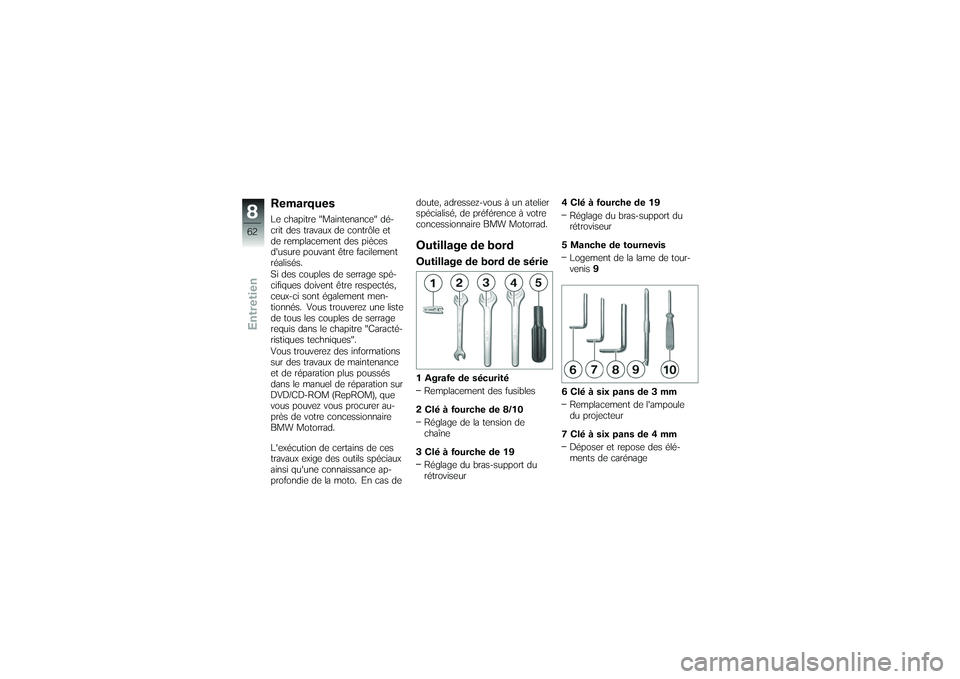

RemarquesLe chapitre "Maintenance" dé-
crit des travaux de contrôle et
de remplacement des pièces
d'usure pouvant être facilement
réalisés.
Si des couples de serrage spé-
cifiques doivent être respectés,
ceux-ci sont également men-
tionnés. Vous trouverez une liste
de tous les couples de serrage
requis dans le chapitre "Caracté-
ristiques techniques".
Vous trouverez des informations
sur des travaux de maintenance
et de réparation plus poussés
dans le manuel de réparation sur
DVD/CD-ROM (RepROM), que
vous pouvez vous procurer au-
près de votre concessionnaire
BMW Motorrad.
L'exécution de certains de ces
travaux exige des outils spéciaux
ainsi qu'une connaissance ap-
profondie de la moto. En cas dedoute, adressez-vous à un atelier
spécialisé, de préférence à votre
concessionnaire BMW Motorrad.
Outillage de bordOutillage de bord de série1 Agrafe de sécurité
Remplacement des fusibles
2 Clé à fourche de 8/10 Réglage de la tension de
chaîne
3 Clé à fourche de 19
Réglage du bras-support du
rétroviseur 4
Clé à fourche de 19
Réglage du bras-support du
rétroviseur
5 Manche de tournevis Logement de la lame de tour-
venis 9
6 Clé à six pans de 3 mm Remplacement de l'ampoule
du projecteur
7 Clé à six pans de 4 mm Déposer et repose des élé-
ments de carénage
862zEntretien
