2007 BMW MOTORRAD G650 XMOTO Libretto di uso e manutenzione (in Italian)

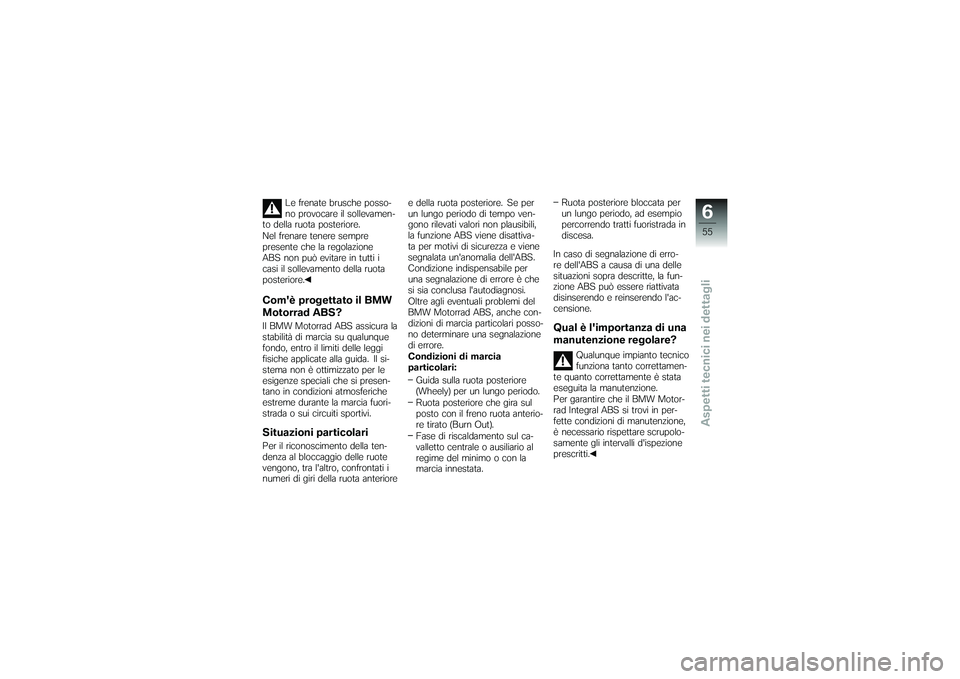

Le frenate brusche posso-
no provocare il sollevamen-
to della ruota posteriore.
Nel frenare tenere sempre
presente che la regolazione
ABS non può evitare in tutti i
casi il sollevamento della ruota
posteriore.
Com'è progettato il BMW
Motorrad ABS?Il BMW Motorrad ABS assicura la
stabilità di marcia su qualunque
fondo, entro il limiti delle leggi
fisiche applicate alla guida. Il si-
stema non è ottimizzato per le
esigenze speciali che si presen-
tano in condizioni atmosferiche
estreme durante la marcia fuori-
strada o sui circuiti sportivi.Situazioni particolariPer il riconoscimento della ten-
denza al bloccaggio delle ruote
vengono, tra l'altro, confrontati i
numeri di giri della ruota anteriore e della ruota posteriore. Se per
un lungo periodo di tempo ven-
gono rilevati valori non plausibili,
la funzione ABS viene disattiva-
ta per motivi di sicurezza e viene
segnalata un'anomalia dell'ABS.
Condizione indispensabile per
una segnalazione di errore è che
si sia conclusa l'autodiagnosi.
Oltre agli eventuali problemi del
BMW Motorrad ABS, anche con-
dizioni di marcia particolari posso-
no determinare una segnalazione
di errore.
Condizioni di marcia
particolari:
Guida sulla ruota posteriore
(Wheely) per un lungo periodo.
Ruota posteriore che gira sul
posto con il freno ruota anterio-
re tirato (Burn Out).
Fase di riscaldamento sul ca-
valletto centrale o ausiliario al
regime del minimo o con la
marcia innestata. Ruota posteriore bloccata per
un lungo periodo, ad esempio
percorrendo tratti fuoristrada in
discesa.
In caso di segnalazione di erro-
re dell'ABS a causa di una delle
situazioni sopra descritte, la fun-
zione ABS può essere riattivata
disinserendo e reinserendo l'ac-
censione.
Qual è l'importanza di una
manutenzione regolare?
Qualunque impianto tecnico
funziona tanto correttamen-
te quanto correttamente è stata
eseguita la manutenzione.
Per garantire che il BMW Motor-
rad Integral ABS si trovi in per-
fette condizioni di manutenzione,
è necessario rispettare scrupolo-
samente gli intervalli d'ispezione
prescritti.
655zAspetti tecnici nei dettagli

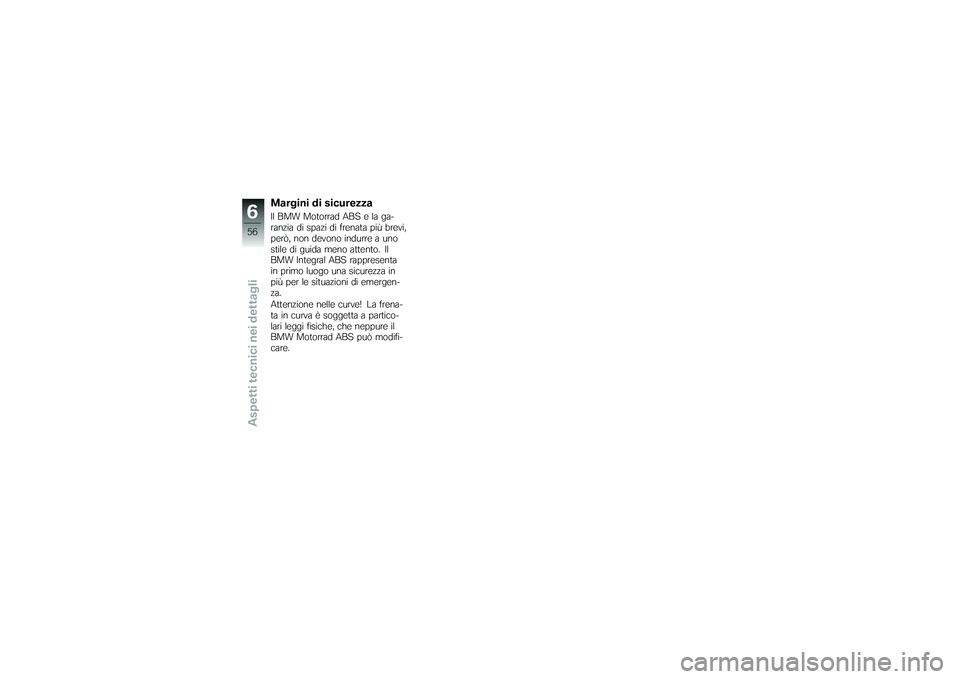

Margini di sicurezzaIl BMW Motorrad ABS e la ga-
ranzia di spazi di frenata più brevi,
però, non devono indurre a uno
stile di guida meno attento. Il
BMW Integral ABS rappresenta
in primo luogo una sicurezza in
più per le situazioni di emergen-
za.
Attenzione nelle curve! La frena-
ta in curva è soggetta a partico-
lari leggi fisiche, che neppure il
BMW Motorrad ABS può modifi-
care.
656zAspetti tecnici nei dettagli

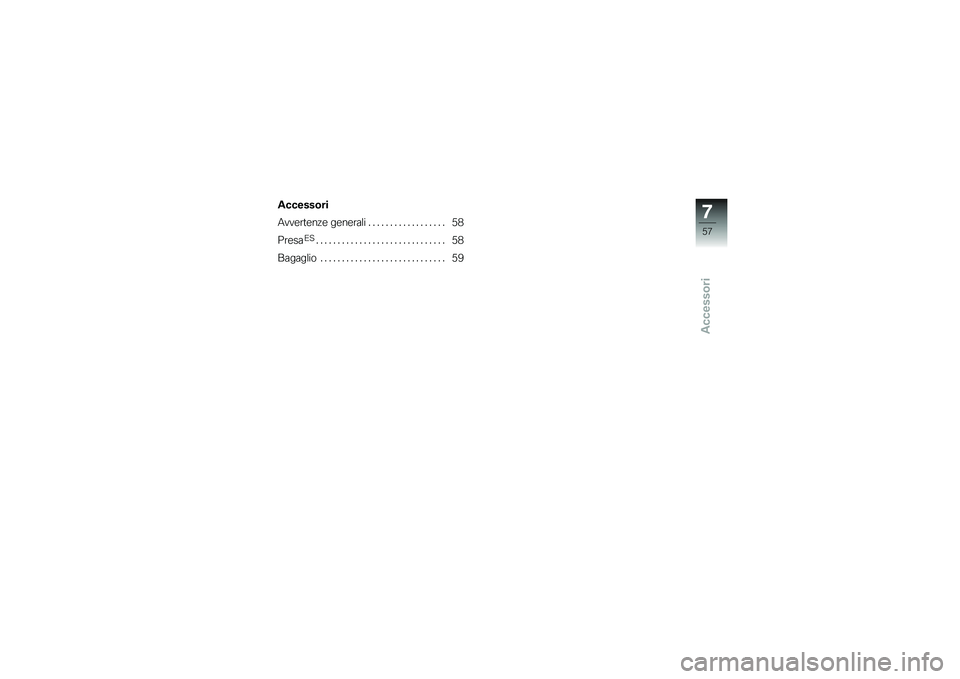

Accessori
Accessori
Avvertenze generali .................. 58
Presa
ES
.............................. 58
Bagaglio . ............................ 59
757zAccessori

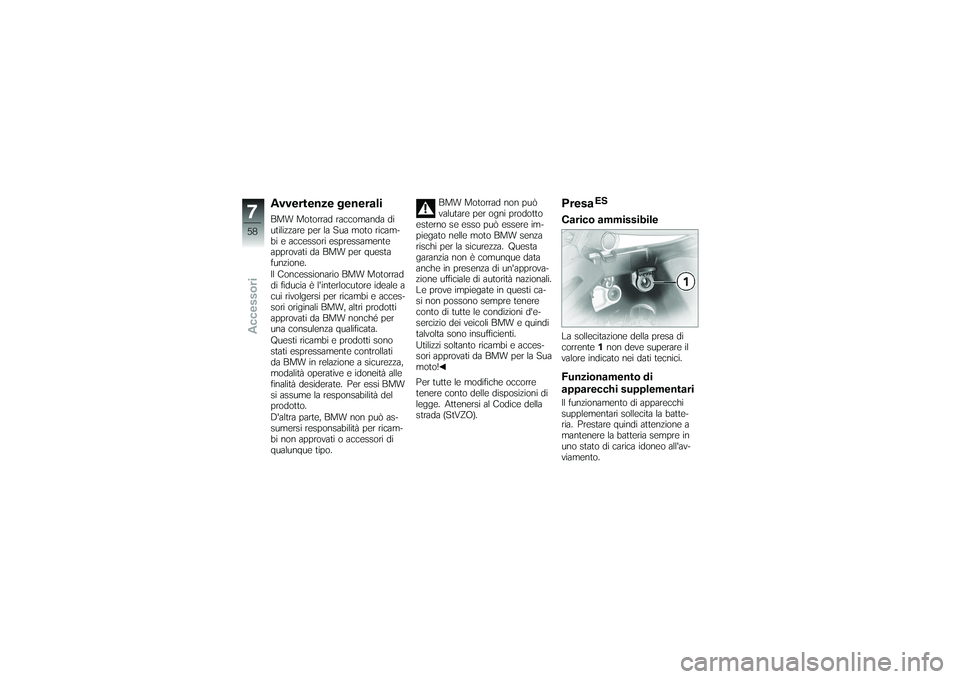

Avvertenze generaliBMW Motorrad raccomanda di
utilizzare per la Sua moto ricam-
bi e accessori espressamente
approvati da BMW per questa
funzione.
Il Concessionario BMW Motorrad
di fiducia è l'interlocutore ideale a
cui rivolgersi per ricambi e acces-
sori originali BMW, altri prodotti
approvati da BMW nonché per
una consulenza qualificata.
Questi ricambi e prodotti sono
stati espressamente controllati
da BMW in relazione a sicurezza,
modalità operative e idoneità alle
finalità desiderate. Per essi BMW
si assume la responsabilità del
prodotto.
D'altra parte, BMW non può as-
sumersi responsabilità per ricam-
bi non approvati o accessori di
qualunque tipo.BMW Motorrad non può
valutare per ogni prodotto
esterno se esso può essere im-
piegato nelle moto BMW senza
rischi per la sicurezza. Questa
garanzia non è comunque data
anche in presenza di un'approva-
zione ufficiale di autorità nazionali.
Le prove impiegate in questi ca-
si non possono sempre tenere
conto di tutte le condizioni d'e-
sercizio dei veicoli BMW e quindi
talvolta sono insufficienti.
Utilizzi soltanto ricambi e acces-
sori approvati da BMW per la Sua
moto!
Per tutte le modifiche occorre
tenere conto delle disposizioni di
legge. Attenersi al Codice della
strada (StVZO).
Presa
ES
Carico ammissibileLa sollecitazione della presa di
corrente 1non deve superare il
valore indicato nei dati tecnici.Funzionamento di
apparecchi supplementariIl funzionamento di apparecchi
supplementari sollecita la batte-
ria. Prestare quindi attenzione a
mantenere la batteria sempre in
uno stato di carica idoneo all'av-
viamento.
758zAccessori

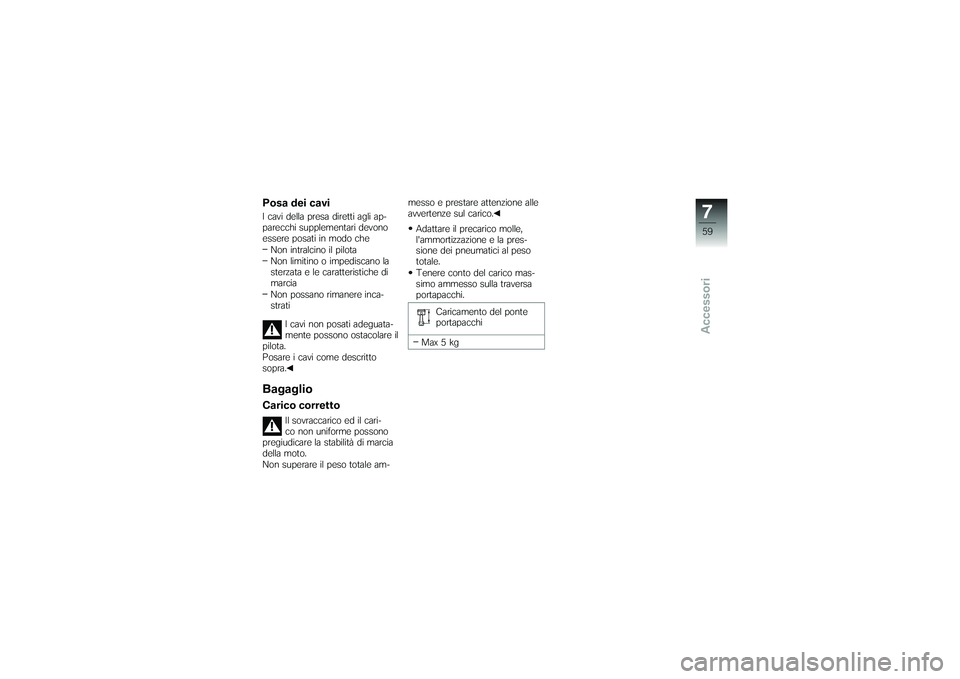

Posa dei caviI cavi della presa diretti agli ap-
parecchi supplementari devono
essere posati in modo cheNon intralcino il pilota
Non limitino o impediscano la
sterzata e le caratteristiche di
marcia
Non possano rimanere inca-
strati
I cavi non posati adeguata-
mente possono ostacolare il
pilota.
Posare i cavi come descritto
sopra.BagaglioCarico corretto
Il sovraccarico ed il cari-
co non uniforme possono
pregiudicare la stabilità di marcia
della moto.
Non superare il peso totale am- messo e prestare attenzione alle
avvertenze sul carico.
Adattare il precarico molle,
l'ammortizzazione e la pres-
sione dei pneumatici al peso
totale.
Tenere conto del carico mas-
simo ammesso sulla traversa
portapacchi.
Caricamento del ponte
portapacchi
Max 5 kg
759zAccessori

760zAccessori

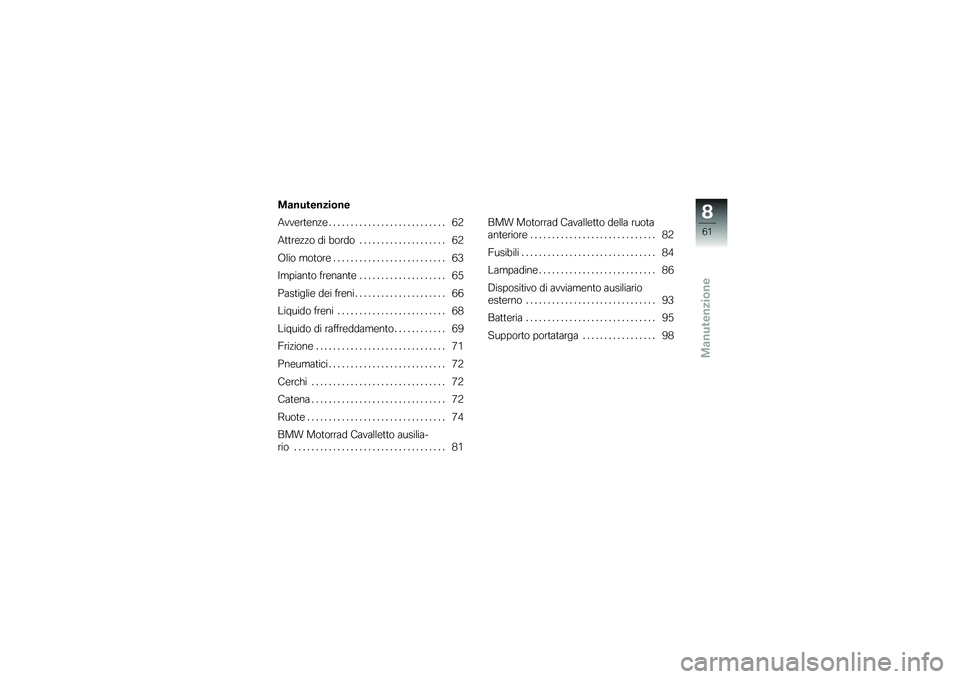

Manutenzione
Manutenzione
Avvertenze........................... 62
Attrezzo di bordo . . . ................. 62
Olio motore . . . ....................... 63
Impianto frenante . . . ................. 65
Pastiglie dei freni ..................... 66
Liquido freni . . ....................... 68
Liquido di raffreddamento ............ 69
Frizione . . ............................ 71
Pneumatici ........................... 72
Cerchi . . . ............................ 72
Catena . . . ............................ 72
Ruote ................................ 74
BMW Motorrad Cavalletto ausilia-
rio ................................... 81 BMW Motorrad Cavalletto della ruota
anteriore
............................. 82
Fusibili . . ............................. 84
Lampadine ........................... 86
Dispositivo di avviamento ausiliario
esterno . ............................. 93
Batteria . ............................. 95
Supporto portatarga ................. 98
861zManutenzione

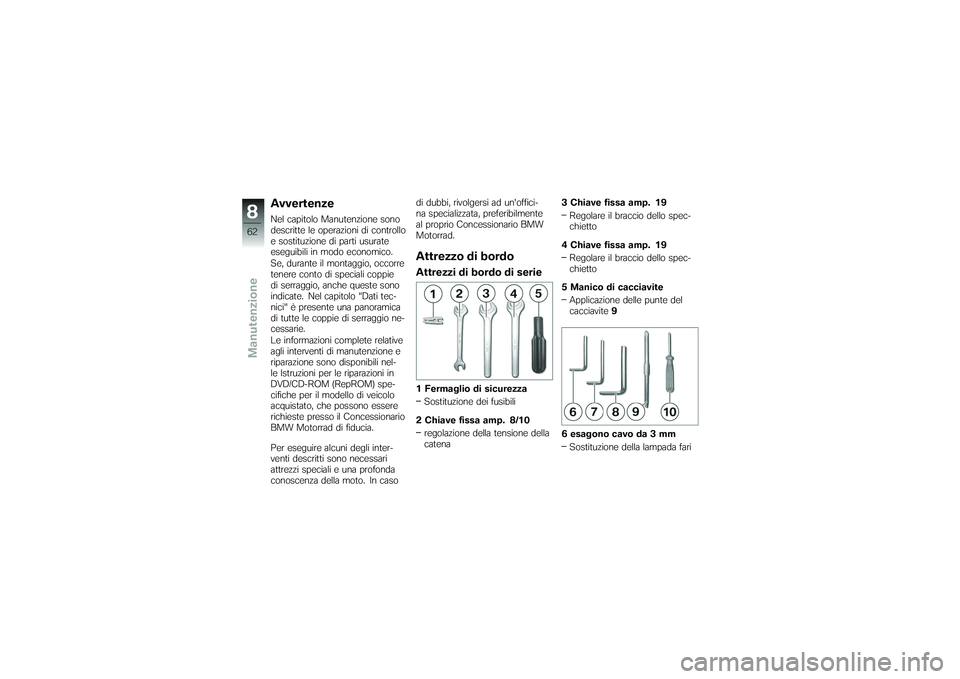

AvvertenzeNel capitolo Manutenzione sono
descritte le operazioni di controllo
e sostituzione di parti usurate
eseguibili in modo economico.
Se, durante il montaggio, occorre
tenere conto di speciali coppie
di serraggio, anche queste sono
indicate. Nel capitolo "Dati tec-
nici" è presente una panoramica
di tutte le coppie di serraggio ne-
cessarie.
Le informazioni complete relative
agli interventi di manutenzione e
riparazione sono disponibili nel-
le Istruzioni per le riparazioni in
DVD/CD-ROM (RepROM) spe-
cifiche per il modello di veicolo
acquistato, che possono essere
richieste presso il Concessionario
BMW Motorrad di fiducia.
Per eseguire alcuni degli inter-
venti descritti sono necessari
attrezzi speciali e una profonda
conoscenza della moto. In casodi dubbi, rivolgersi ad un'offici-
na specializzata, preferibilmente
al proprio Concessionario BMW
Motorrad.
Attrezzo di bordoAttrezzi di bordo di serie1 Fermaglio di sicurezza
Sostituzione dei fusibili
2 Chiave fissa amp. 8/10 regolazione della tensione della
catena 3
Chiave fissa amp. 19
Regolare il braccio dello spec-
chietto
4 Chiave fissa amp. 19
Regolare il braccio dello spec-
chietto
5 Manico di cacciavite Applicazione delle punte del
cacciavite 9
6 esagono cavo da 3 mm Sostituzione della lampada fari
862zManutenzione
