2007 BMW MOTORRAD G650 XMOTO Libretto di uso e manutenzione (in Italian)

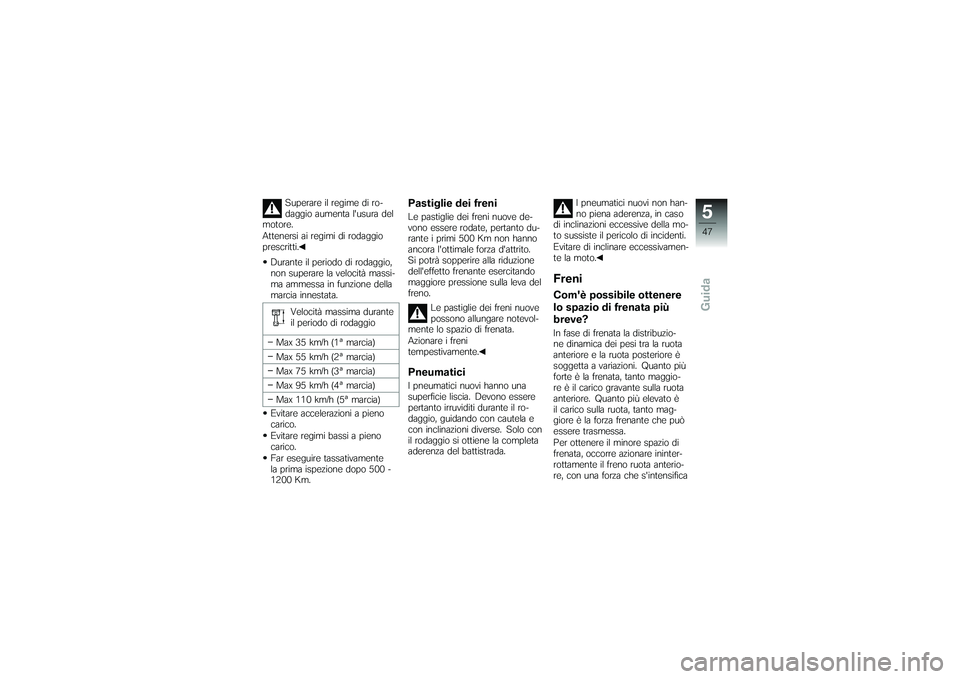

Superare il regime di ro-
daggio aumenta l'usura del
motore.
Attenersi ai regimi di rodaggio
prescritti.
Durante il periodo di rodaggio,
non superare la velocità massi-
ma ammessa in funzione della
marcia innestata.
Velocità massima durante
il periodo di rodaggio
Max 35 km/h (1ª marcia)
Max 55 km/h (2ª marcia)
Max 75 km/h (3ª marcia)
Max 95 km/h (4ª marcia)
Max 110 km/h (5ª marcia)
Evitare accelerazioni a pieno
carico.
Evitare regimi bassi a pieno
carico.
Far eseguire tassativamente
la prima ispezione dopo 500 -
1200 Km.
Pastiglie dei freniLe pastiglie dei freni nuove de-
vono essere rodate, pertanto du-
rante i primi 500 Km non hanno
ancora l'ottimale forza d'attrito.
Si potrà sopperire alla riduzione
dell'effetto frenante esercitando
maggiore pressione sulla leva del
freno.
Le pastiglie dei freni nuove
possono allungare notevol-
mente lo spazio di frenata.
Azionare i freni
tempestivamente.PneumaticiI pneumatici nuovi hanno una
superficie liscia. Devono essere
pertanto irruviditi durante il ro-
daggio, guidando con cautela e
con inclinazioni diverse. Solo con
il rodaggio si ottiene la completa
aderenza del battistrada. I pneumatici nuovi non han-
no piena aderenza, in caso
di inclinazioni eccessive della mo-
to sussiste il pericolo di incidenti.
Evitare di inclinare eccessivamen-
te la moto.
FreniCom'è possibile ottenere
lo spazio di frenata più
breve?In fase di frenata la distribuzio-
ne dinamica dei pesi tra la ruota
anteriore e la ruota posteriore è
soggetta a variazioni. Quanto più
forte è la frenata, tanto maggio-
re è il carico gravante sulla ruota
anteriore. Quanto più elevato è
il carico sulla ruota, tanto mag-
giore è la forza frenante che può
essere trasmessa.
Per ottenere il minore spazio di
frenata, occorre azionare ininter-
rottamente il freno ruota anterio-
re, con una forza che s'intensifica
547zGuida

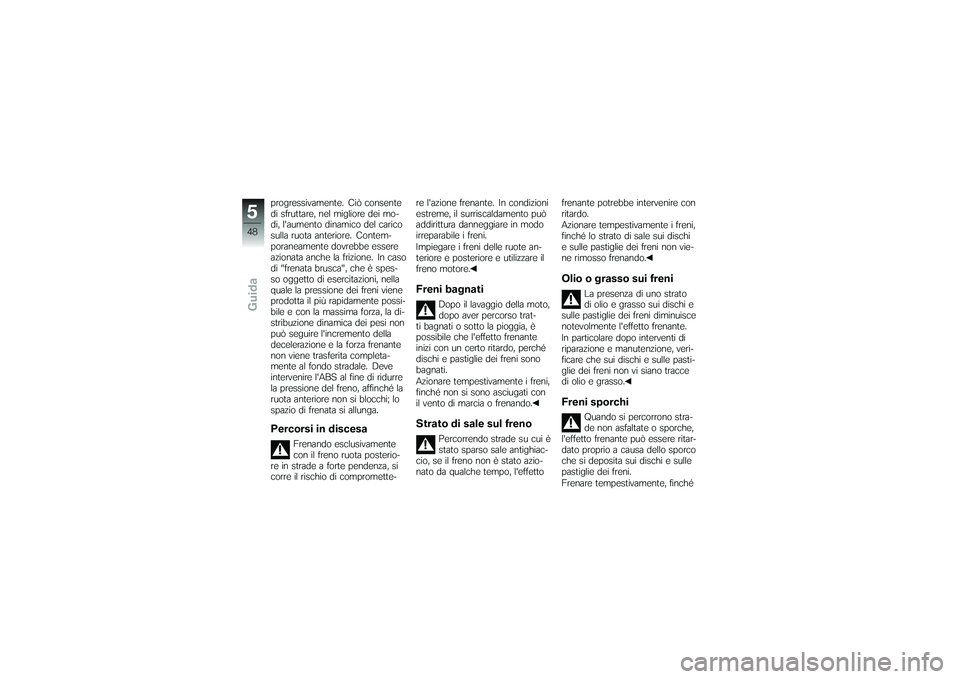

progressivamente. Ciò consente
di sfruttare, nel migliore dei mo-
di, l'aumento dinamico del carico
sulla ruota anteriore. Contem-
poraneamente dovrebbe essere
azionata anche la frizione. In caso
di "frenata brusca", che è spes-
so oggetto di esercitazioni, nella
quale la pressione dei freni viene
prodotta il più rapidamente possi-
bile e con la massima forza, la di-
stribuzione dinamica dei pesi non
può seguire l'incremento della
decelerazione e la forza frenante
non viene trasferita completa-
mente al fondo stradale. Deve
intervenire l'ABS al fine di ridurre
la pressione del freno, affinché la
ruota anteriore non si blocchi; lo
spazio di frenata si allunga.Percorsi in discesa
Frenando esclusivamente
con il freno ruota posterio-
re in strade a forte pendenza, si
corre il rischio di compromette- re l'azione frenante. In condizioni
estreme, il surriscaldamento può
addirittura danneggiare in modo
irreparabile i freni.
Impiegare i freni delle ruote an-
teriore e posteriore e utilizzare il
freno motore.
Freni bagnati
Dopo il lavaggio della moto,
dopo aver percorso trat-
ti bagnati o sotto la pioggia, è
possibile che l'effetto frenante
inizi con un certo ritardo, perché
dischi e pastiglie dei freni sono
bagnati.
Azionare tempestivamente i freni,
finché non si sono asciugati con
il vento di marcia o frenando.
Strato di sale sul freno
Percorrendo strade su cui è
stato sparso sale antighiac-
cio, se il freno non è stato azio-
nato da qualche tempo, l'effetto frenante potrebbe intervenire con
ritardo.
Azionare tempestivamente i freni,
finché lo strato di sale sui dischi
e sulle pastiglie dei freni non vie-
ne rimosso frenando.
Olio o grasso sui freni
La presenza di uno strato
di olio e grasso sui dischi e
sulle pastiglie dei freni diminuisce
notevolmente l'effetto frenante.
In particolare dopo interventi di
riparazione e manutenzione, veri-
ficare che sui dischi e sulle pasti-
glie dei freni non vi siano tracce
di olio e grasso.
Freni sporchi
Quando si percorrono stra-
de non asfaltate o sporche,
l'effetto frenante può essere ritar-
dato proprio a causa dello sporco
che si deposita sui dischi e sulle
pastiglie dei freni.
Frenare tempestivamente, finché
548zGuida

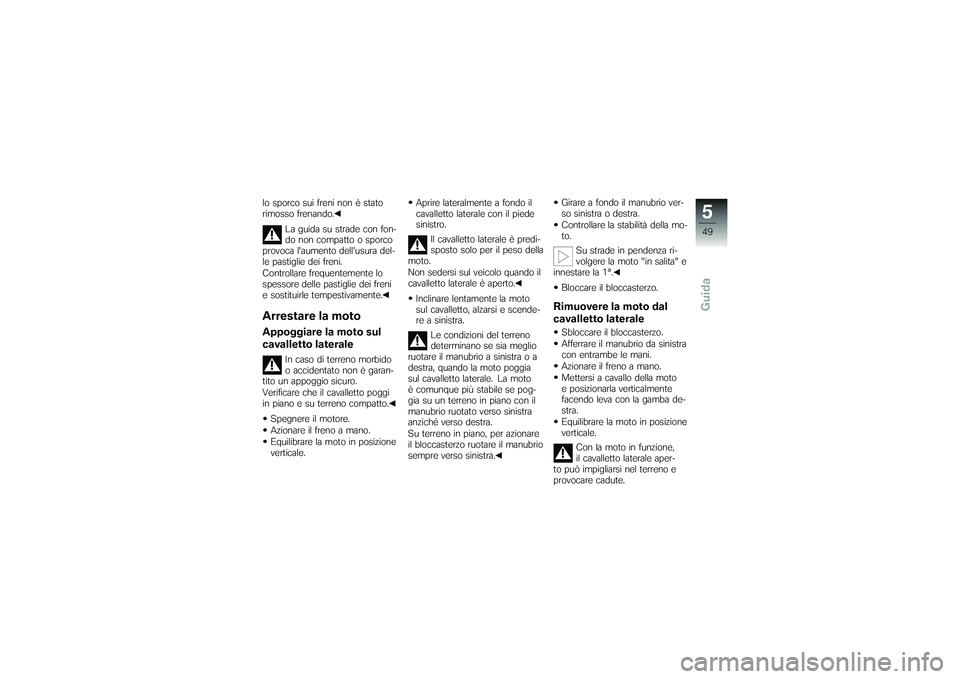

lo sporco sui freni non è stato
rimosso frenando.La guida su strade con fon-
do non compatto o sporco
provoca l'aumento dell'usura del-
le pastiglie dei freni.
Controllare frequentemente lo
spessore delle pastiglie dei freni
e sostituirle tempestivamente.Arrestare la motoAppoggiare la moto sul
cavalletto laterale
In caso di terreno morbido
o accidentato non è garan-
tito un appoggio sicuro.
Verificare che il cavalletto poggi
in piano e su terreno compatto.
Spegnere il motore.
Azionare il freno a mano.
Equilibrare la moto in posizione
verticale. Aprire lateralmente a fondo il
cavalletto laterale con il piede
sinistro.
Il cavalletto laterale è predi-
sposto solo per il peso della
moto.
Non sedersi sul veicolo quando il
cavalletto laterale è aperto.
Inclinare lentamente la moto
sul cavalletto, alzarsi e scende-
re a sinistra. Le condizioni del terreno
determinano se sia meglio
ruotare il manubrio a sinistra o a
destra, quando la moto poggia
sul cavalletto laterale. La moto
è comunque più stabile se pog-
gia su un terreno in piano con il
manubrio ruotato verso sinistra
anziché verso destra.
Su terreno in piano, per azionare
il bloccasterzo ruotare il manubrio
sempre verso sinistra. Girare a fondo il manubrio ver-
so sinistra o destra.
Controllare la stabilità della mo-
to.
Su strade in pendenza ri-
volgere la moto "in salita" e
innestare la 1ª.
Bloccare il bloccasterzo.
Rimuovere la moto dal
cavalletto lateraleSbloccare il bloccasterzo.
Afferrare il manubrio da sinistra
con entrambe le mani.
Azionare il freno a mano.
Mettersi a cavallo della moto
e posizionarla verticalmente
facendo leva con la gamba de-
stra.
Equilibrare la moto in posizione
verticale. Con la moto in funzione,
il cavalletto laterale aper-
to può impigliarsi nel terreno e
provocare cadute.
549zGuida

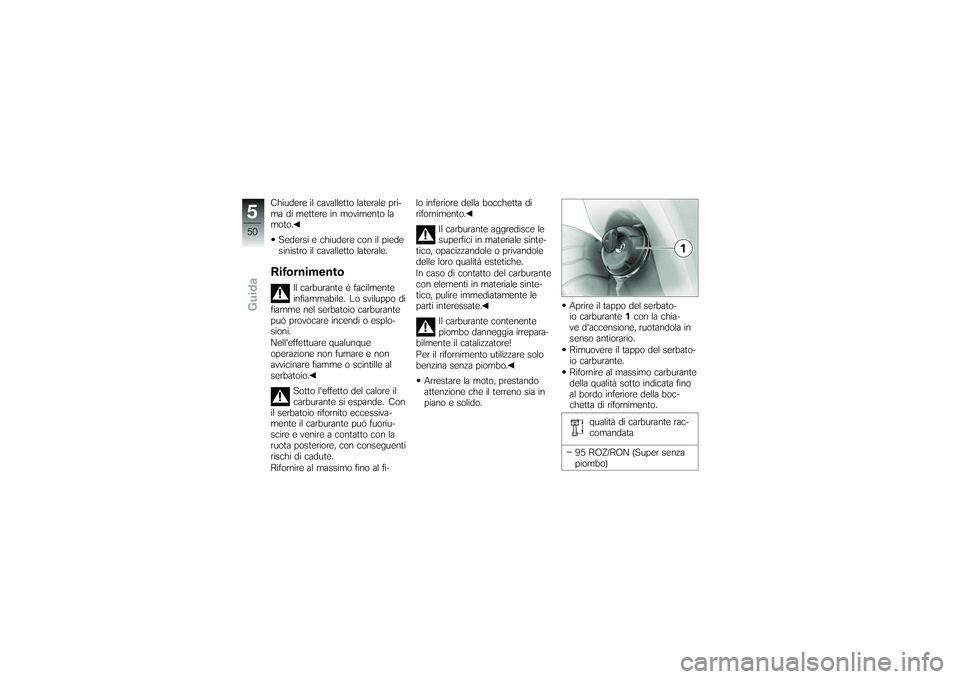

Chiudere il cavalletto laterale pri-
ma di mettere in movimento la
moto.Sedersi e chiudere con il piede
sinistro il cavalletto laterale.Rifornimento
Il carburante è facilmente
infiammabile. Lo sviluppo di
fiamme nel serbatoio carburante
può provocare incendi o esplo-
sioni.
Nell'effettuare qualunque
operazione non fumare e non
avvicinare fiamme o scintille al
serbatoio.
Sotto l'effetto del calore il
carburante si espande. Con
il serbatoio rifornito eccessiva-
mente il carburante può fuoriu-
scire e venire a contatto con la
ruota posteriore, con conseguenti
rischi di cadute.
Rifornire al massimo fino al fi- lo inferiore della bocchetta di
rifornimento.
Il carburante aggredisce le
superfici in materiale sinte-
tico, opacizzandole o privandole
delle loro qualità estetiche.
In caso di contatto del carburante
con elementi in materiale sinte-
tico, pulire immediatamente le
parti interessate.
Il carburante contenente
piombo danneggia irrepara-
bilmente il catalizzatore!
Per il rifornimento utilizzare solo
benzina senza piombo.
Arrestare la moto, prestando
attenzione che il terreno sia in
piano e solido. Aprire il tappo del serbato-
io carburante
1con la chia-
ve d'accensione, ruotandola in
senso antiorario.
Rimuovere il tappo del serbato-
io carburante.
Rifornire al massimo carburante
della qualità sotto indicata fino
al bordo inferiore della boc-
chetta di rifornimento.
qualità di carburante rac-
comandata
95 ROZ/RON (Super senza
piombo)
550zGuida

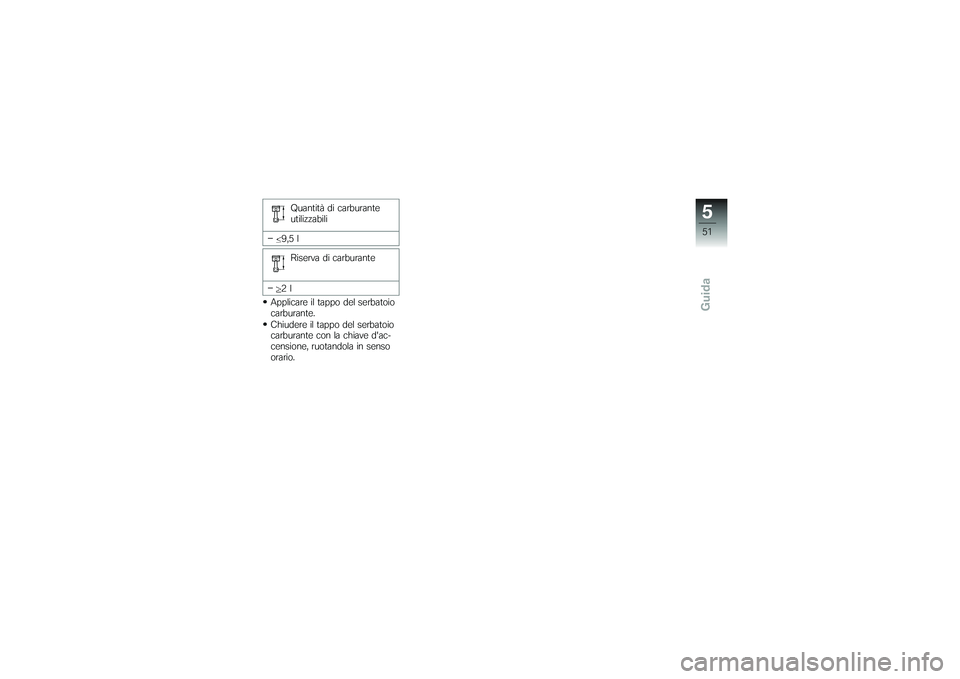

Quantità di carburante
utilizzabili
9,5 l Riserva di carburante
2l
Applicare il tappo del serbatoio
carburante.
Chiudere il tappo del serbatoio
carburante con la chiave d'ac-
censione, ruotandola in senso
orario.
551zGuida

552zGuida

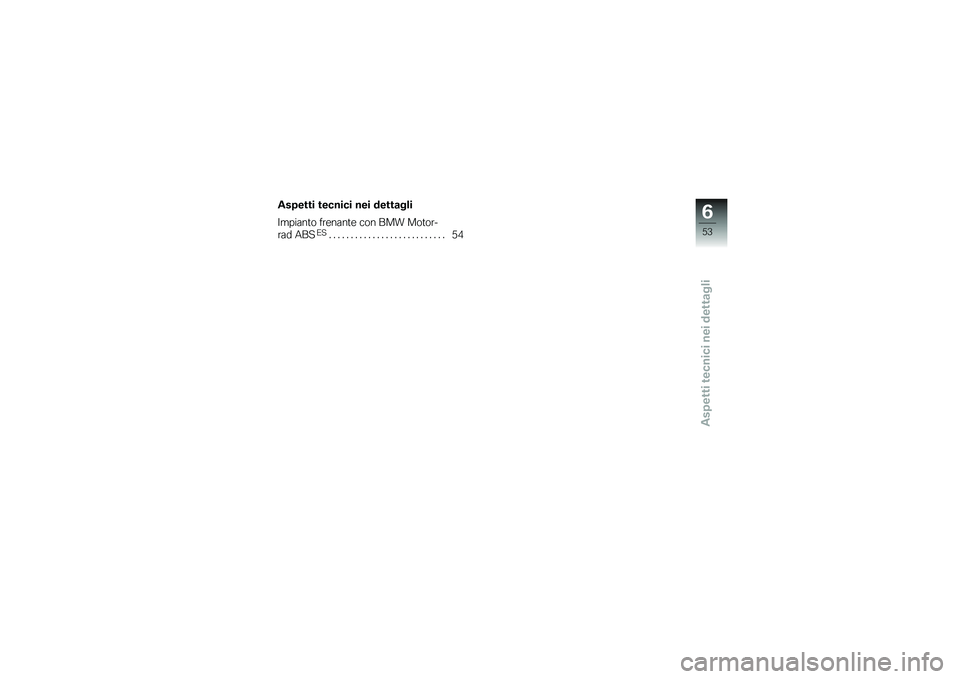

Aspetti tecnici nei dettagli
Aspetti tecnici nei dettagli
Impianto frenante con BMW Motor-
rad ABS
ES
........................... 54
653zAspetti tecnici nei dettagli

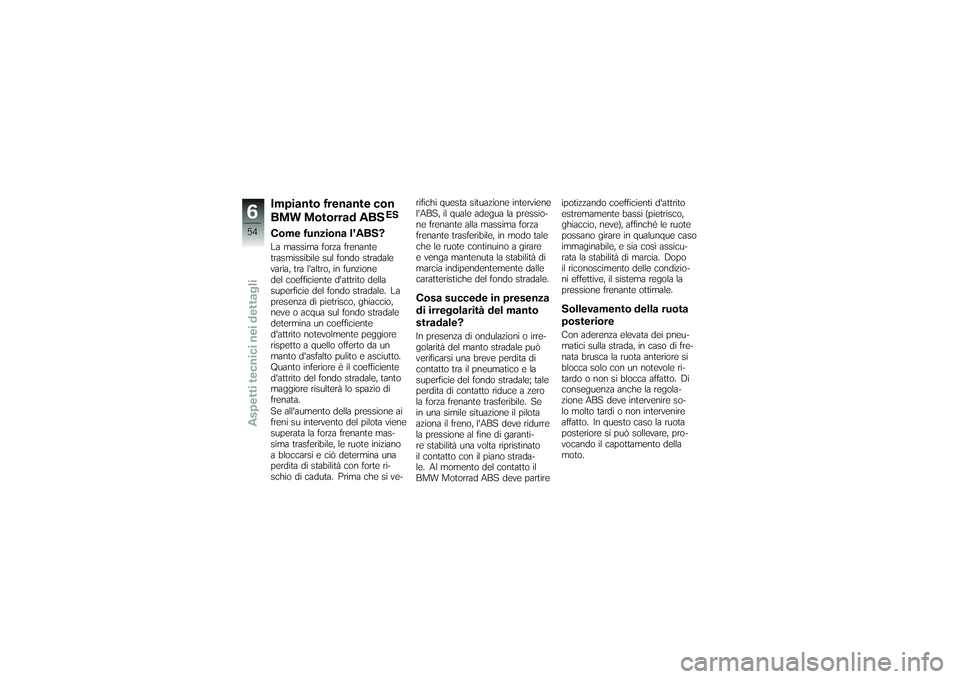

Impianto frenante con
BMW Motorrad ABS
ES
Come funziona l'ABS?La massima forza frenante
trasmissibile sul fondo stradale
varia, tra l'altro, in funzione
del coefficiente d'attrito della
superficie del fondo stradale. La
presenza di pietrisco, ghiaccio,
neve o acqua sul fondo stradale
determina un coefficiente
d'attrito notevolmente peggiore
rispetto a quello offerto da un
manto d'asfalto pulito e asciutto.
Quanto inferiore è il coefficiente
d'attrito del fondo stradale, tanto
maggiore risulterà lo spazio di
frenata.
Se all'aumento della pressione ai
freni su intervento del pilota viene
superata la forza frenante mas-
sima trasferibile, le ruote iniziano
a bloccarsi e ciò determina una
perdita di stabilità con forte ri-
schio di caduta. Prima che si ve-rifichi questa situazione interviene
l'ABS, il quale adegua la pressio-
ne frenante alla massima forza
frenante trasferibile, in modo tale
che le ruote continuino a girare
e venga mantenuta la stabilità di
marcia indipendentemente dalle
caratteristiche del fondo stradale.
Cosa succede in presenza
di irregolarità del manto
stradale?In presenza di ondulazioni o irre-
golarità del manto stradale può
verificarsi una breve perdita di
contatto tra il pneumatico e la
superficie del fondo stradale; tale
perdita di contatto riduce a zero
la forza frenante trasferibile. Se
in una simile situazione il pilota
aziona il freno, l'ABS deve ridurre
la pressione al fine di garanti-
re stabilità una volta ripristinato
il contatto con il piano strada-
le. Al momento del contatto il
BMW Motorrad ABS deve partireipotizzando coefficienti d'attrito
estremamente bassi (pietrisco,
ghiaccio, neve), affinché le ruote
possano girare in qualunque caso
immaginabile, e sia così assicu-
rata la stabilità di marcia. Dopo
il riconoscimento delle condizio-
ni effettive, il sistema regola la
pressione frenante ottimale.
Sollevamento della ruota
posterioreCon aderenza elevata dei pneu-
matici sulla strada, in caso di fre-
nata brusca la ruota anteriore si
blocca solo con un notevole ri-
tardo o non si blocca affatto. Di
conseguenza anche la regola-
zione ABS deve intervenire so-
lo molto tardi o non intervenire
affatto. In questo caso la ruota
posteriore si può sollevare, pro-
vocando il capottamento della
moto.
654zAspetti tecnici nei dettagli
