2007 BMW MOTORRAD G650 XMOTO Libretto di uso e manutenzione (in Italian)

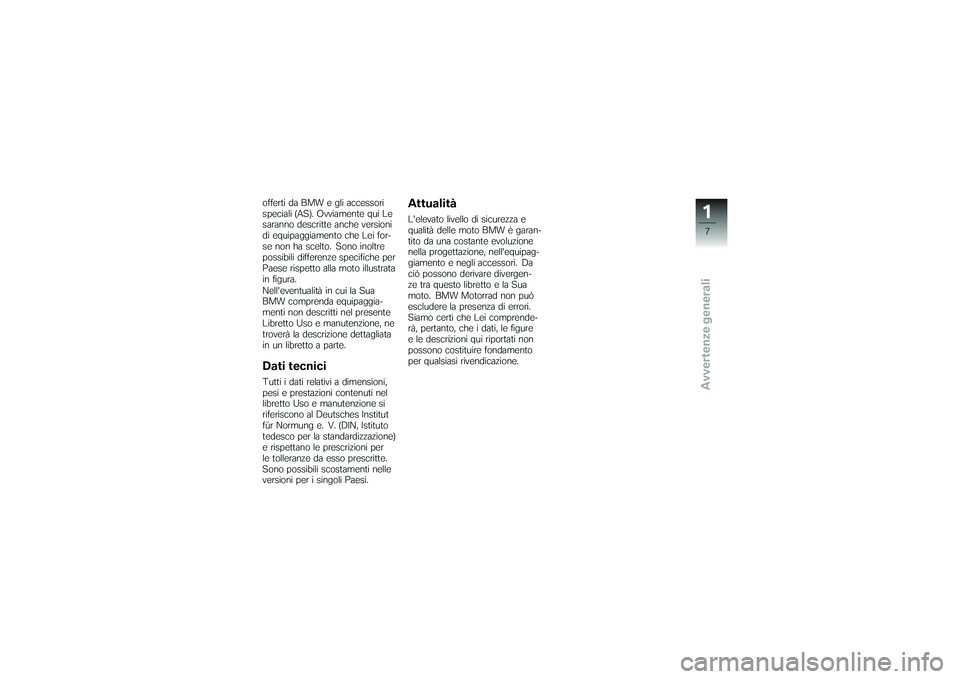

offerti da BMW e gli accessori
speciali (AS). Ovviamente qui Le
saranno descritte anche versioni
di equipaggiamento che Lei for-
se non ha scelto. Sono inoltre
possibili differenze specifiche per
Paese rispetto alla moto illustrata
in figura.
Nell'eventualità in cui la Sua
BMW comprenda equipaggia-
menti non descritti nel presente
Libretto Uso e manutenzione, ne
troverà la descrizione dettagliata
in un libretto a parte.Dati tecniciTutti i dati relativi a dimensioni,
pesi e prestazioni contenuti nel
libretto Uso e manutenzione si
riferiscono al Deutsches Institut
für Normung e. V. (DIN, Istituto
tedesco per la standardizzazione)
e rispettano le prescrizioni per
le tolleranze da esso prescritte.
Sono possibili scostamenti nelle
versioni per i singoli Paesi.
AttualitàL'elevato livello di sicurezza e
qualità delle moto BMW è garan-
tito da una costante evoluzione
nella progettazione, nell'equipag-
giamento e negli accessori. Da
ciò possono derivare divergen-
ze tra questo libretto e la Sua
moto. BMW Motorrad non può
escludere la presenza di errori.
Siamo certi che Lei comprende-
rà, pertanto, che i dati, le figure
e le descrizioni qui riportati non
possono costituire fondamento
per qualsiasi rivendicazione.
17zAvvertenze generali

18zAvvertenze generali

Vista generale
Vista generale
Vista generale da sinistra............ 11
Vista generale da destra . ............ 13
Sotto la sella . . ....................... 14
Comandi sul manubrio, lato sini-
stro . ................................. 15
Comandi sul manubrio, lato
destro . . . ............................ 16
Strumento combinato ................ 17
Fari . ................................. 18
29zVista generale

210zVista generale

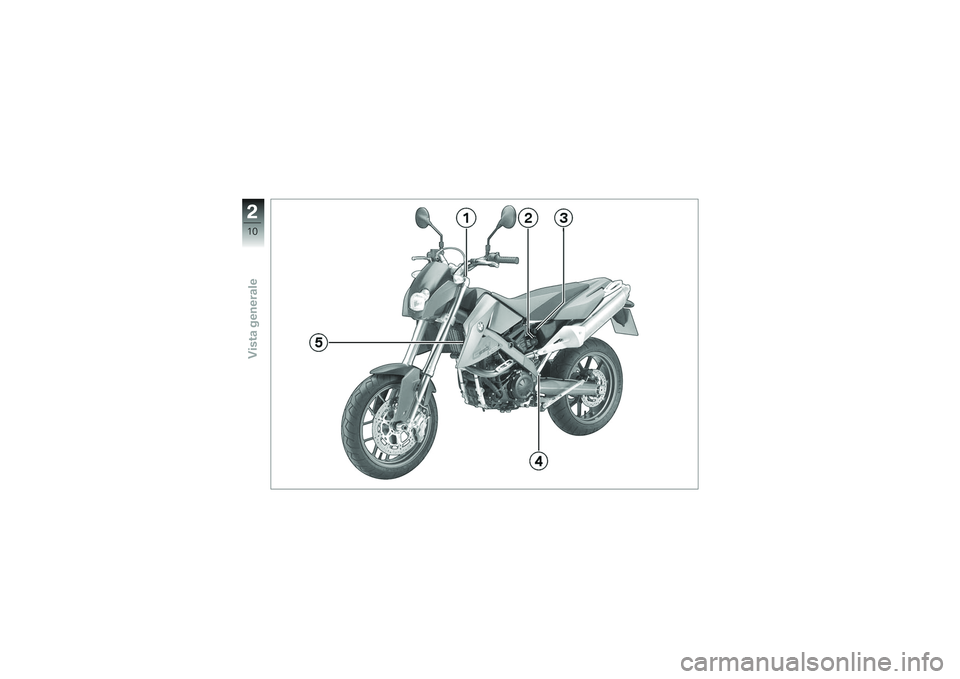

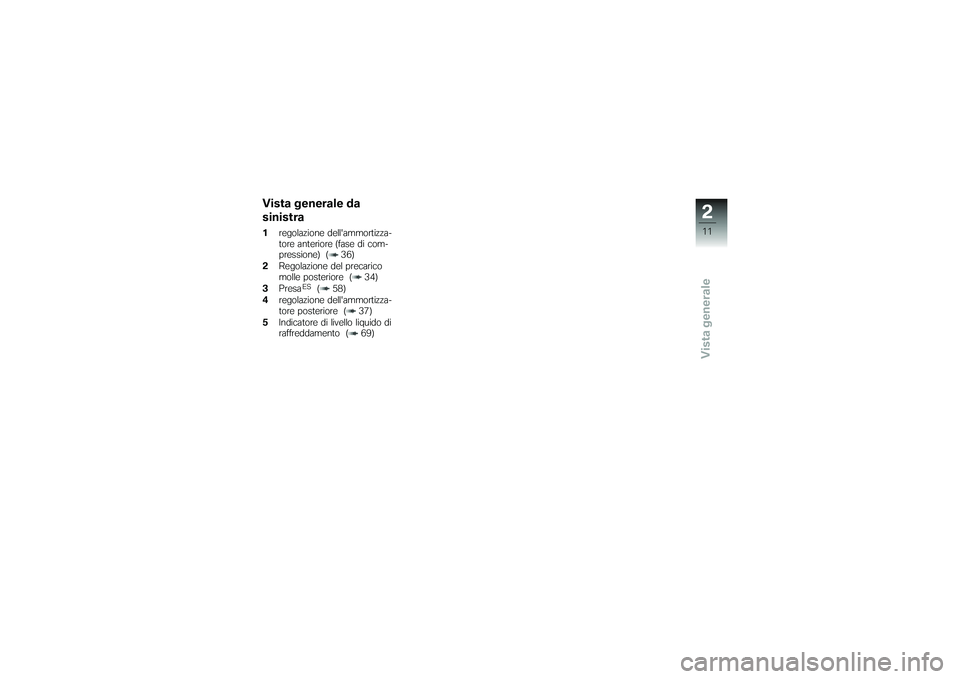

Vista generale da
sinistra1regolazione dell'ammortizza-
tore anteriore (fase di com-
pressione) ( 36)
2 Regolazione del precarico
molle posteriore ( 34)
3 Presa
ES
( 58)
4 regolazione dell'ammortizza-
tore posteriore ( 37)
5 Indicatore di livello liquido di
raffreddamento ( 69)
211zVista generale

212zVista generale

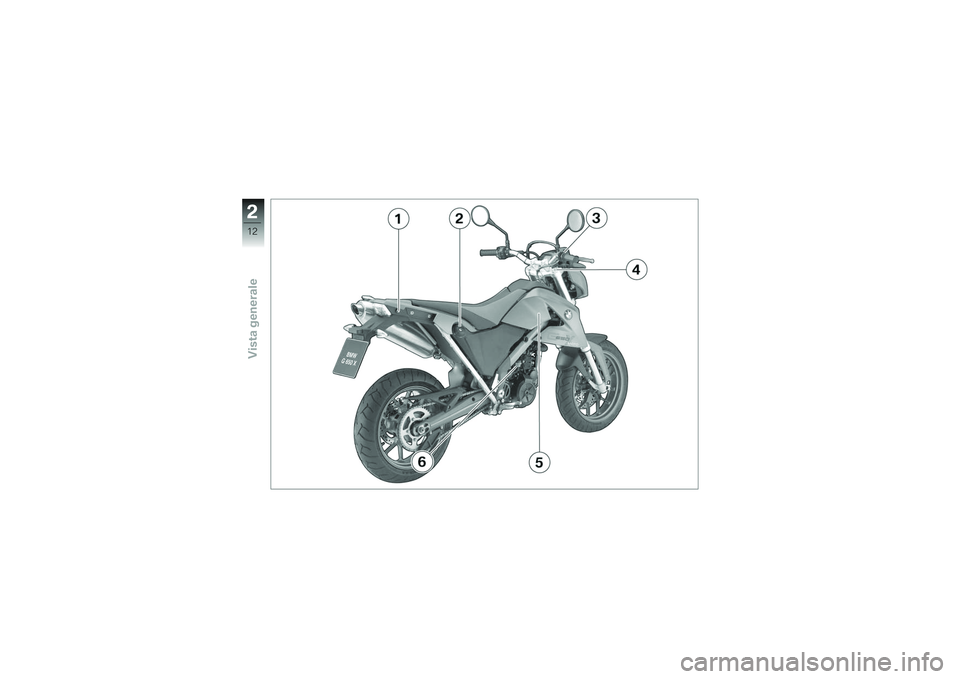

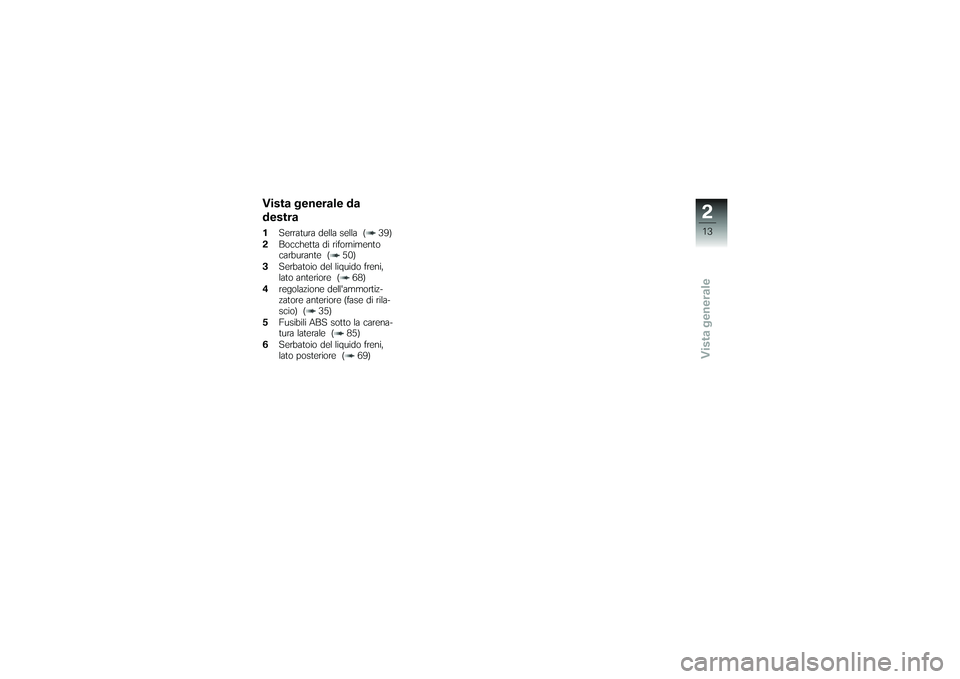

Vista generale da
destra1Serratura della sella ( 39)
2 Bocchetta di rifornimento
carburante ( 50)
3 Serbatoio del liquido freni,
lato anteriore ( 68)
4 regolazione dell'ammortiz-
zatore anteriore (fase di rila-
scio) ( 35)
5 Fusibili ABS sotto la carena-
tura laterale ( 85)
6 Serbatoio del liquido freni,
lato posteriore ( 69)
213zVista generale

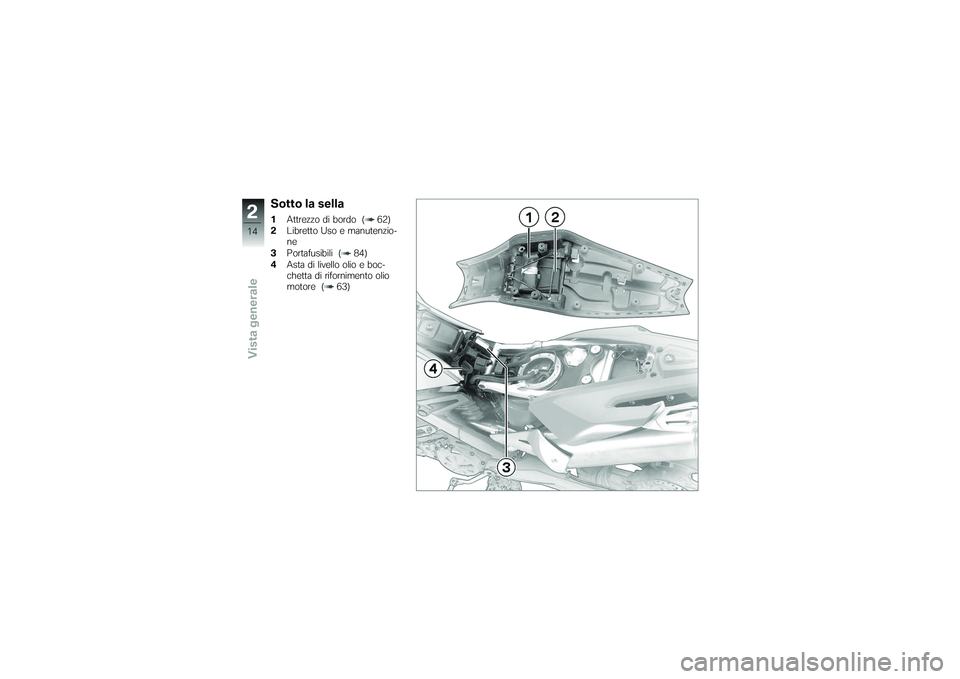

Sotto la sella1Attrezzo di bordo ( 62)
2 Libretto Uso e manutenzio-
ne
3 Portafusibili ( 84)
4 Asta di livello olio e boc-
chetta di rifornimento olio
motore ( 63)
214zVista generale
