2007 BMW MOTORRAD G650 XMOTO Libretto di uso e manutenzione (in Italian)

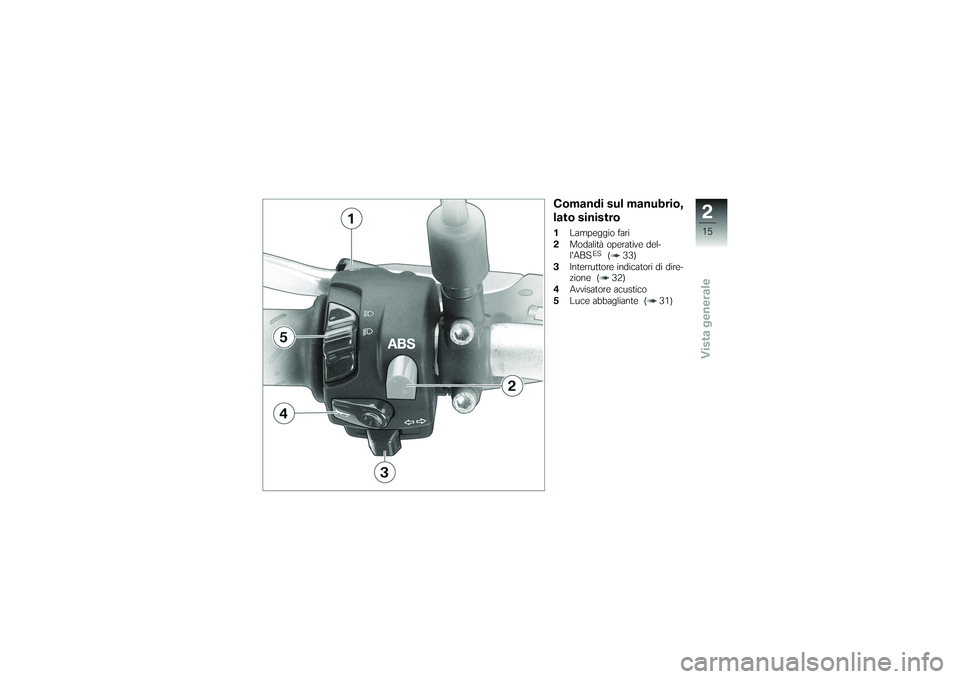

Comandi sul manubrio,
lato sinistro1Lampeggio fari
2 Modalità operative del-
l'ABS
ES
( 33)
3 Interruttore indicatori di dire-
zione ( 32)
4 Avvisatore acustico
5 Luce abbagliante ( 31)
215zVista generale

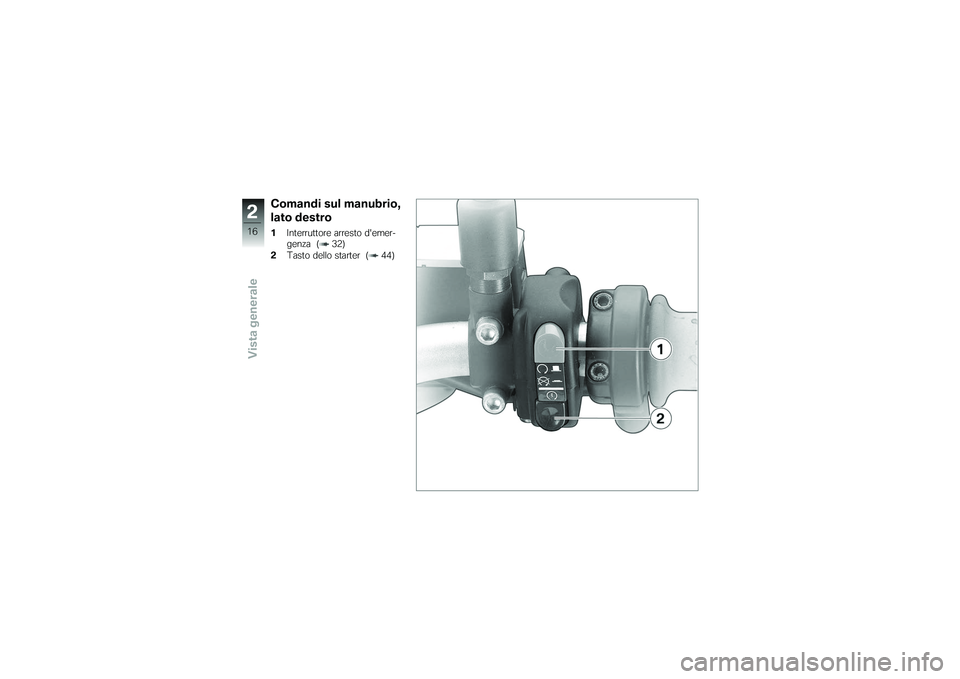

Comandi sul manubrio,
lato destro1Interruttore arresto d'emer-
genza ( 32)
2 Tasto dello starter ( 44)
216zVista generale

Strumento combinato1Regolazione dell'ora ( 30)
Azzeramento del contachilo-
metri parziale ( 30)
2 Spie di controllo ( 20)
3 Display multifunzione
( 20)
4 Selezione delle indicazioni
( 29)
217zVista generale

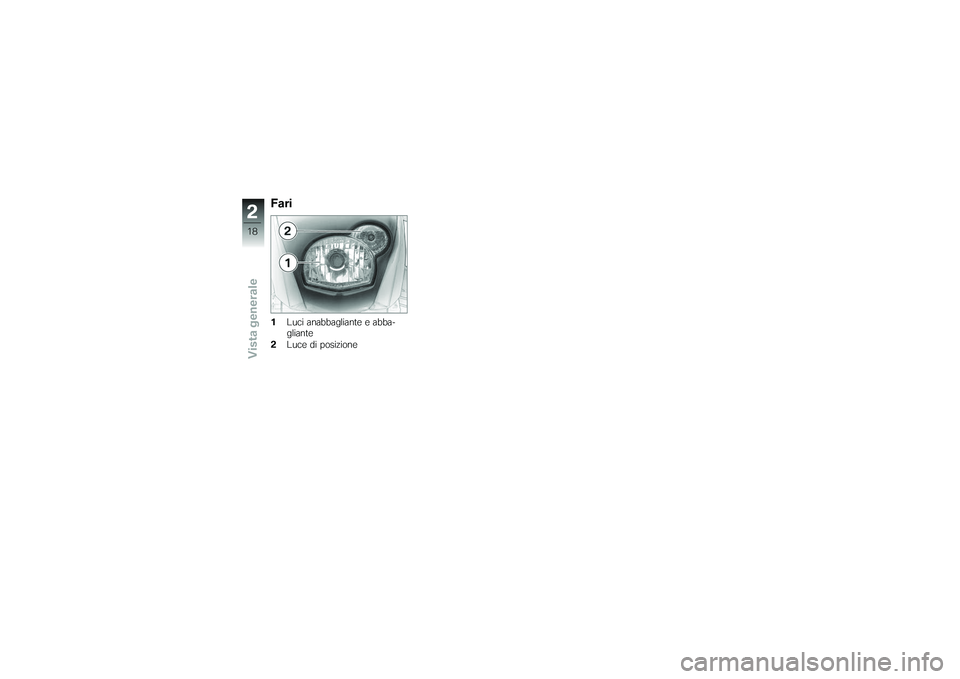

Fari1Luci anabbagliante e abba-
gliante
2 Luce di posizione
218zVista generale

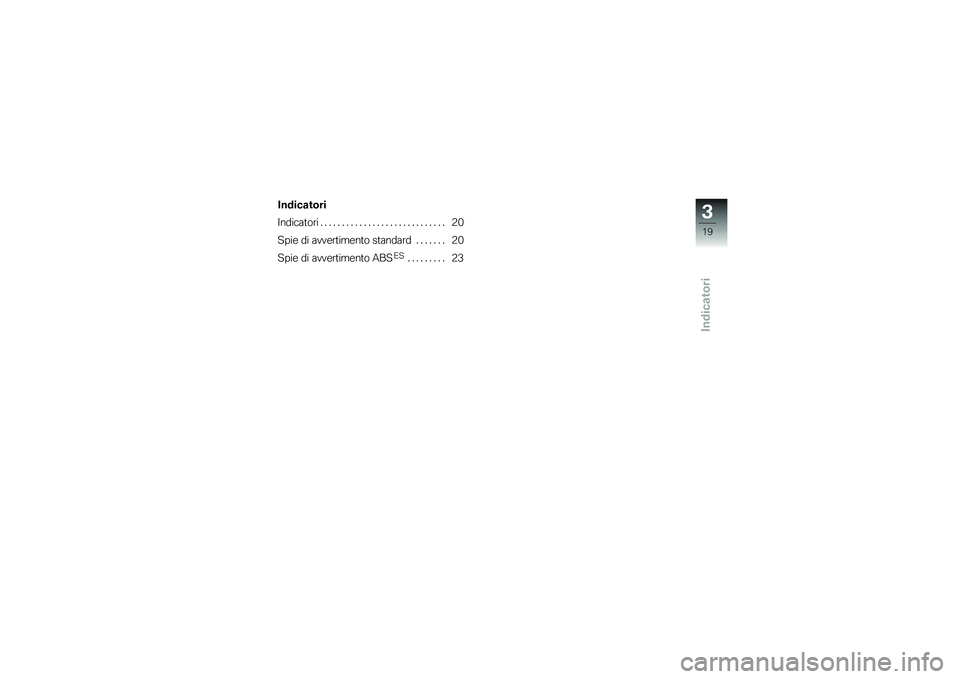

Indicatori
Indicatori
Indicatori ............................. 20
Spie di avvertimento standard ....... 20
Spie di avvertimento ABS
ES
......... 23
319zIndicatori

IndicatoriDisplay multifunzione1Indicatore di velocità
2 Contachilometri, orologio o
indicatore di tensione batte-
ria ( 29)
Spie di controllo1Indicatore di direzione sini-
stro
2 Indicatore di direzione de-
stro
3 Regime minimo
4 Luce abbagliante
Spie di avvertimento
standardVisualizzazione
Gli avvertimenti vengono segnala-
ti dalle spie 1
Una panoramica dei possibili av-
vertimenti è riportata alla pagina
successiva.
320zIndicatori

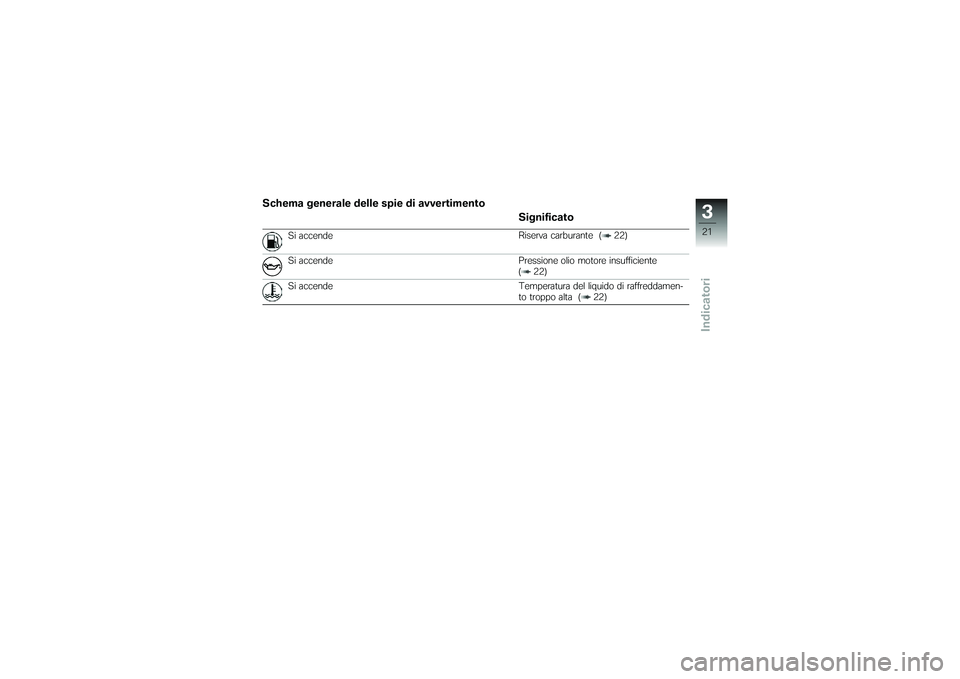

Schema generale delle spie di avvertimentoSignificato
Si accende Riserva carburante ( 22)
Si accende Pressione olio motore insufficiente ( 22)
Si accende Temperatura del liquido di raffreddamen- to troppo alta ( 22)
321zIndicatori

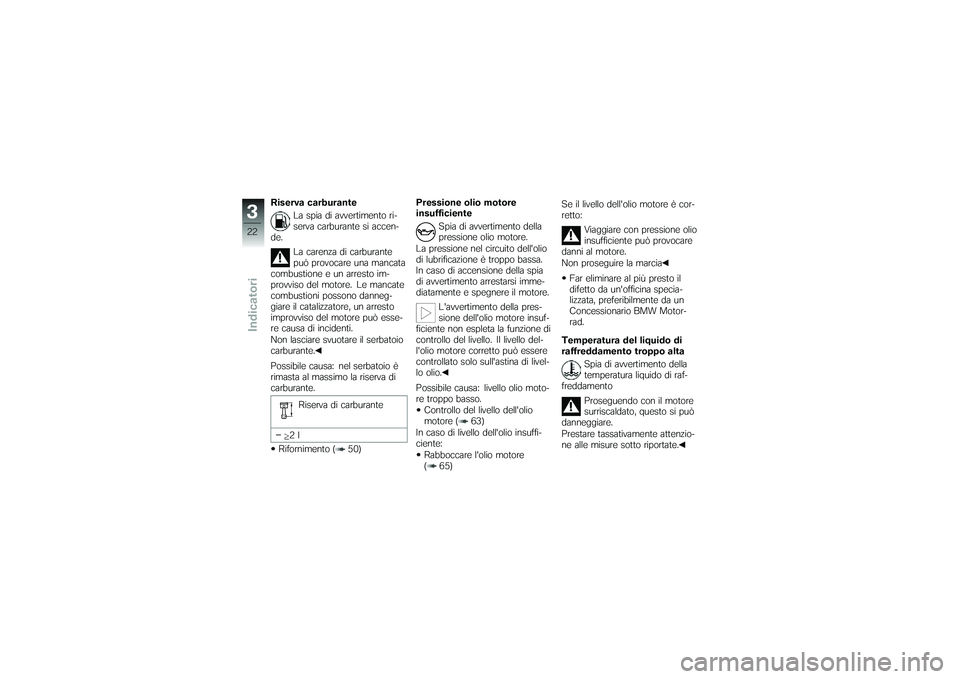

Riserva carburanteLa spia di avvertimento ri-
serva carburante si accen-
de.
La carenza di carburante
può provocare una mancata
combustione e un arresto im-
provviso del motore. Le mancate
combustioni possono danneg-
giare il catalizzatore, un arresto
improvviso del motore può esse-
re causa di incidenti.
Non lasciare svuotare il serbatoio
carburante.
Possibile causa: nel serbatoio è
rimasta al massimo la riserva di
carburante.
Riserva di carburante
2l
Rifornimento ( 50) Pressione olio motore
insufficiente
Spia di avvertimento della
pressione olio motore.
La pressione nel circuito dell'olio
di lubrificazione è troppo bassa.
In caso di accensione della spia
di avvertimento arrestarsi imme-
diatamente e spegnere il motore.
L'avvertimento della pres-
sione dell'olio motore insuf-
ficiente non espleta la funzione di
controllo del livello. Il livello del-
l'olio motore corretto può essere
controllato solo sull'astina di livel-
lo olio.
Possibile causa: livello olio moto-
re troppo basso.
Controllo del livello dell'olio
motore ( 63)
In caso di livello dell'olio insuffi-
ciente: Rabboccare l'olio motore
( 65) Se il livello dell'olio motore è cor-
retto:
Viaggiare con pressione olio
insufficiente può provocare
danni al motore.
Non proseguire la marcia
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
Temperatura del liquido di
raffreddamento troppo alta Spia di avvertimento della
temperatura liquido di raf-
freddamento
Proseguendo con il motore
surriscaldato, questo si può
danneggiare.
Prestare tassativamente attenzio-
ne alle misure sotto riportate.
322zIndicatori
