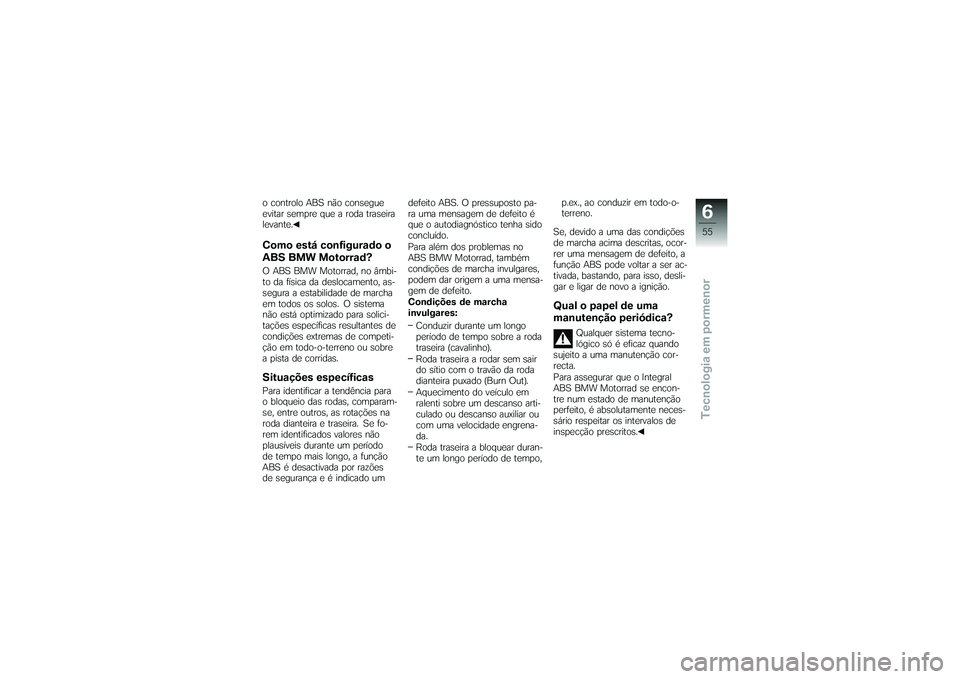

o controlo ABS não consegue
evitar sempre que a roda traseira
levante.Como está configurado o
ABS BMW Motorrad?O ABS BMW Motorrad, no âmbi-
to da física da deslocamento, as-
segura a estabilidade de marcha
em todos os solos. O sistema
não está optimizado para solici-
tações específicas resultantes de
condições extremas de competi-
ção em todo-o-terreno ou sobre
a pista de corridas.Situações específicasPara identificar a tendência para
o bloqueio das rodas, comparam-
se, entre outros, as rotações na
roda dianteira e traseira. Se fo-
rem identificados valores não
plausíveis durante um período
de tempo mais longo, a função
ABS é desactivada por razões
de segurança e é indicado umdefeito ABS. O pressuposto pa-
ra uma mensagem de defeito é
que o autodiagnóstico tenha sido
concluído.
Para além dos problemas no
ABS BMW Motorrad, também
condições de marcha invulgares,
podem dar origem a uma mensa-
gem de defeito.
Condições de marcha
invulgares:
Conduzir durante um longo
período de tempo sobre a roda
traseira (cavalinho).
Roda traseira a rodar sem sair
do sítio com o travão da roda
dianteira puxado (Burn Out).
Aquecimento do veículo em
ralenti sobre um descanso arti-
culado ou descanso auxiliar ou
com uma velocidade engrena-
da.
Roda traseira a bloquear duran-
te um longo período de tempo, p.ex., ao conduzir em todo-o-
terreno.
Se, devido a uma das condições
de marcha acima descritas, ocor-
rer uma mensagem de defeito, a
função ABS pode voltar a ser ac-
tivada, bastando, para isso, desli-
gar e ligar de novo a ignição.
Qual o papel de uma
manutenção periódica?
Qualquer sistema tecno-
lógico só é eficaz quando
sujeito a uma manutenção cor-
recta.
Para assegurar que o Integral
ABS BMW Motorrad se encon-
tre num estado de manutenção
perfeito, é absolutamente neces-
sário respeitar os intervalos de
inspecção prescritos.
655zTecnologia em pormenor

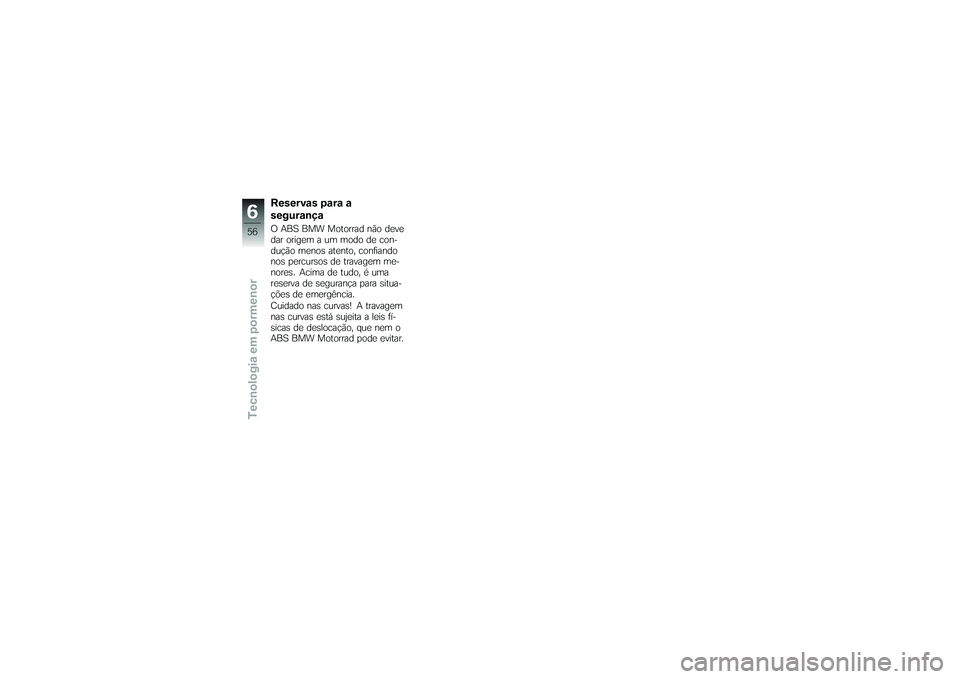

Reservas para a
segurançaO ABS BMW Motorrad não deve
dar origem a um modo de con-
dução menos atento, confiando
nos percursos de travagem me-
nores. Acima de tudo, é uma
reserva de segurança para situa-
ções de emergência.
Cuidado nas curvas! A travagem
nas curvas está sujeita a leis fí-
sicas de deslocação, que nem o
ABS BMW Motorrad pode evitar.
656zTecnologia em pormenor

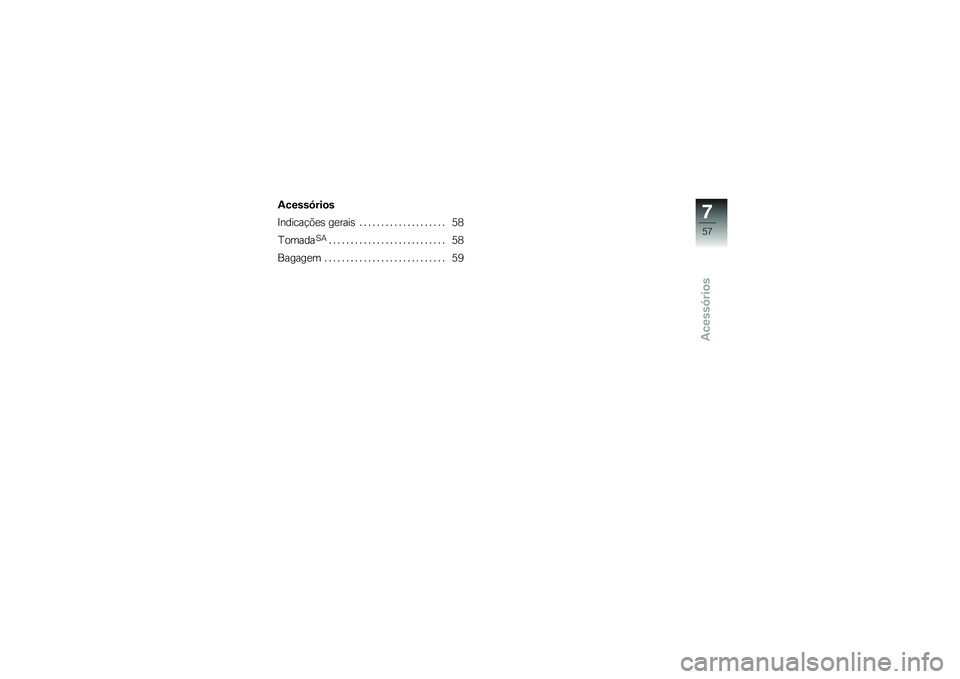

Acessórios
Acessórios
Indicações gerais . . .................. 58
Tomada
SA
........................... 58
Bagagem ............................ 59
757zAcessórios

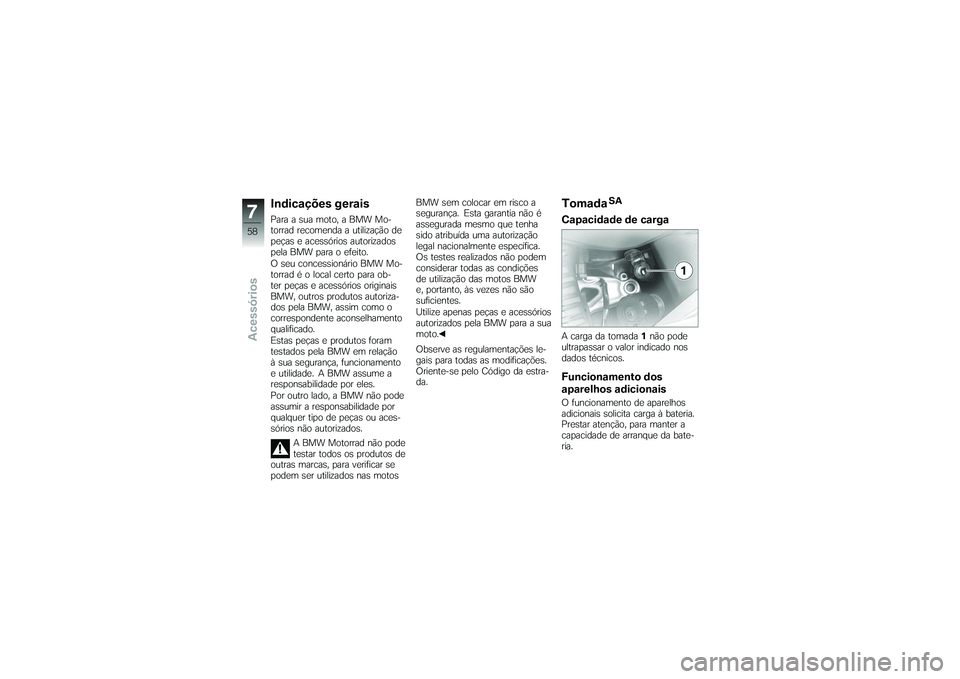

Indicações geraisPara a sua moto, a BMW Mo-
torrad recomenda a utilização de
peças e acessórios autorizados
pela BMW para o efeito.
O seu concessionário BMW Mo-
torrad é o local certo para ob-
ter peças e acessórios originais
BMW, outros produtos autoriza-
dos pela BMW, assim como o
correspondente aconselhamento
qualificado.
Estas peças e produtos foram
testados pela BMW em relação
à sua segurança, funcionamento
e utilidade. A BMW assume a
responsabilidade por eles.
Por outro lado, a BMW não pode
assumir a responsabilidade por
qualquer tipo de peças ou aces-
sórios não autorizados.A BMW Motorrad não pode
testar todos os produtos de
outras marcas, para verificar se
podem ser utilizados nas motos BMW sem colocar em risco a
segurança. Esta garantia não é
assegurada mesmo que tenha
sido atribuída uma autorização
legal nacionalmente específica.
Os testes realizados não podem
considerar todas as condições
de utilização das motos BMW
e, portanto, às vezes não são
suficientes.
Utilize apenas peças e acessórios
autorizados pela BMW para a sua
moto.
Observe as regulamentações le-
gais para todas as modificações.
Oriente-se pelo Código da estra-
da.
Tomada
SA
Capacidade de cargaA carga da tomada
1não pode
ultrapassar o valor indicado nos
dados técnicos.Funcionamento dos
aparelhos adicionaisO funcionamento de aparelhos
adicionais solicita carga à bateria.
Prestar atenção, para manter a
capacidade de arranque da bate-
ria.
758zAcessórios

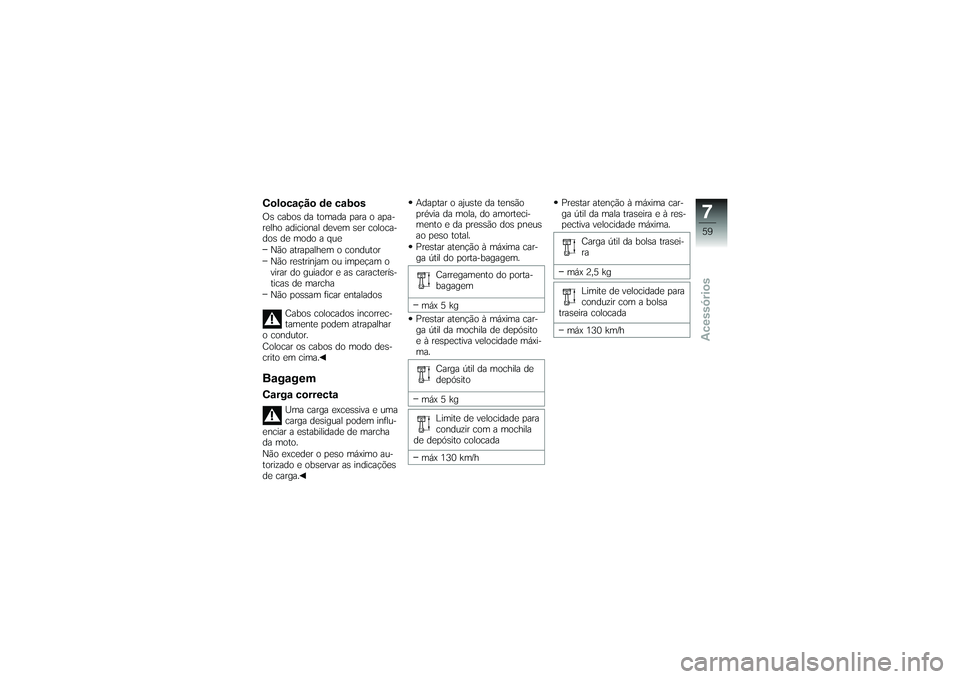

Colocação de cabosOs cabos da tomada para o apa-
relho adicional devem ser coloca-
dos de modo a queNão atrapalhem o condutor
Não restrinjam ou impeçam o
virar do guiador e as caracterís-
ticas de marcha
Não possam ficar entalados
Cabos colocados incorrec-
tamente podem atrapalhar
o condutor.
Colocar os cabos do modo des-
crito em cima.BagagemCarga correcta
Uma carga excessiva e uma
carga desigual podem influ-
enciar a estabilidade de marcha
da moto.
Não exceder o peso máximo au-
torizado e observar as indicações
de carga. Adaptar o ajuste da tensão
prévia da mola, do amorteci-
mento e da pressão dos pneus
ao peso total.
Prestar atenção à máxima car-
ga útil do porta-bagagem.
Carregamento do porta-
bagagem
máx 5 kg
Prestar atenção à máxima car-
ga útil da mochila de depósito
e à respectiva velocidade máxi-
ma.
Carga útil da mochila de
depósito
máx 5 kg Limite de velocidade para
conduzir com a mochila
de depósito colocada
máx 130 km/h Prestar atenção à máxima car-
ga útil da mala traseira e à res-
pectiva velocidade máxima.
Carga útil da bolsa trasei-
ra
máx 2,5 kg Limite de velocidade para
conduzir com a bolsa
traseira colocada
máx 130 km/h
759zAcessórios

760zAcessórios

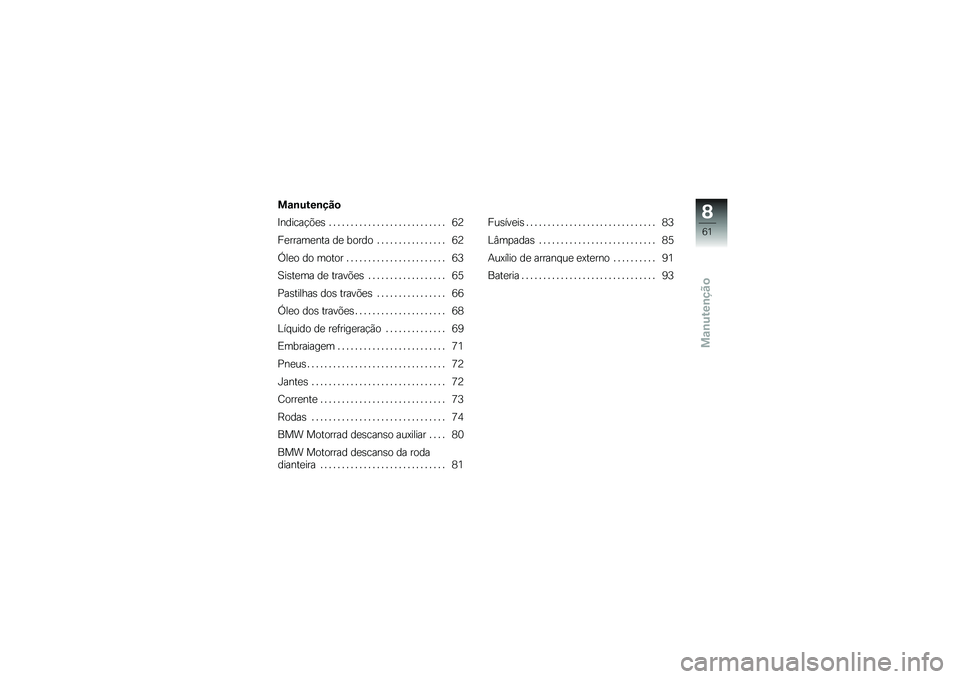

Manutenção
Manutenção
Indicações........................... 62
Ferramenta de bordo ................ 62
Óleo do motor ....................... 63
Sistema de travões . ................. 65
Pastilhas dos travões ................ 66
Óleo dos travões ..................... 68
Líquido de refrigeração . . ............ 69
Embraiagem . . ....................... 71
Pneus ................................ 72
Jantes . . . ............................ 72
Corrente . ............................ 73
Rodas . . . ............................ 74
BMW Motorrad descanso auxiliar . . . . 80
BMW Motorrad descanso da roda
dianteira . ............................ 81 Fusíveis .
............................. 83
Lâmpadas ........................... 85
Auxílio de arranque externo . . . ....... 91
Bateria . . ............................. 93
861zManutenção

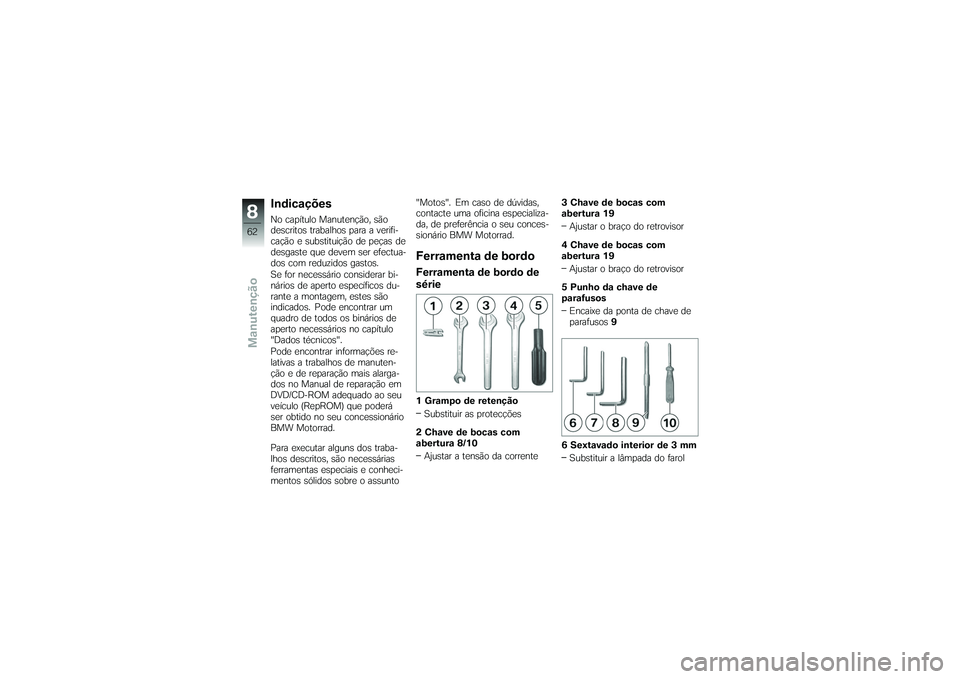

IndicaçõesNo capítulo Manutenção, são
descritos trabalhos para a verifi-
cação e substituição de peças de
desgaste que devem ser efectua-
dos com reduzidos gastos.
Se for necessário considerar bi-
nários de aperto específicos du-
rante a montagem, estes são
indicados. Pode encontrar um
quadro de todos os binários de
aperto necessários no capítulo
"Dados técnicos".
Pode encontrar informações re-
lativas a trabalhos de manuten-
ção e de reparação mais alarga-
dos no Manual de reparação em
DVD/CD-ROM adequado ao seu
veículo (RepROM) que poderá
ser obtido no seu concessionário
BMW Motorrad.
Para executar alguns dos traba-
lhos descritos, são necessárias
ferramentas especiais e conheci-
mentos sólidos sobre o assunto"Motos". Em caso de dúvidas,
contacte uma oficina especializa-
da, de preferência o seu conces-
sionário BMW Motorrad.
Ferramenta de bordoFerramenta de bordo de
série1 Grampo de retenção
Substituir as protecções
2 Chave de bocas com
abertura 8/10 Ajustar a tensão da corrente 3 Chave de bocas com
abertura
19
Ajustar o braço do retrovisor
4 Chave de bocas com
abertura 19
Ajustar o braço do retrovisor
5 Punho da chave de
parafusos Encaixe da ponta de chave de
parafusos 9
6 Sextavado interior de 3 mm Substituir a lâmpada do farol
862zManutenção
