2007 Alfa Romeo Brera/Spider Manual de Empleo y Cuidado (in Spanish)

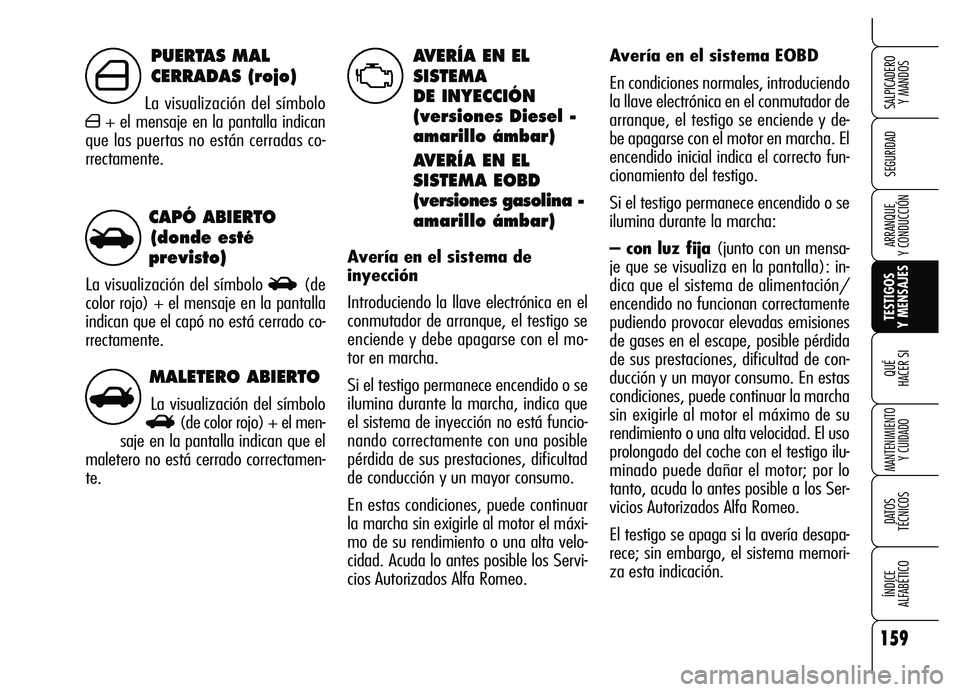

159
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
MALETERO ABIERTO
La visualización del símbolo
R(de color rojo) + el men-
saje en la pantalla indican que el
maletero no está cerrado correctamen-
te.
CAPÓ ABIERTO
(donde esté
previsto)
La visualización del símbolo S(de
color rojo) + el mensaje en la pantalla
indican que el capó no está cerrado co-
rrectamente.
AVERÍA EN EL
SISTEMA
DE INYECCIÓN
(versiones Diesel -
amarillo ámbar)
AVERÍA EN EL
SISTEMA EOBD
(versiones gasolina -
amarillo ámbar)
Avería en el sistema de
inyección
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse con el mo-
tor en marcha.
Si el testigo permanece encendido o se
ilumina durante la marcha, indica que
el sistema de inyección no está funcio-
nando correctamente con una posible
pérdida de sus prestaciones, dificultad
de conducción y un mayor consumo.
En estas condiciones, puede continuar
la marcha sin exigirle al motor el máxi-
mo de su rendimiento o una alta velo-
cidad. Acuda lo antes posible los Servi-
cios Autorizados Alfa Romeo.Avería en el sistema EOBD
En condiciones normales, introduciendo
la llave electrónica en el conmutador de
arranque, el testigo se enciende y de-
be apagarse con el motor en marcha. El
encendido inicial indica el correcto fun-
cionamiento del testigo.
Si el testigo permanece encendido o se
ilumina durante la marcha:
– con luz fija (junto con un mensa-
je que se visualiza en la pantalla): in-
dica que el sistema de alimentación/
encendido no funcionan correctamente
pudiendo provocar elevadas emisiones
de gases en el escape, posible pérdida
de sus prestaciones, dificultad de con-
ducción y un mayor consumo. En estas
condiciones, puede continuar la marcha
sin exigirle al motor el máximo de su
rendimiento o una alta velocidad. El uso
prolongado del coche con el testigo ilu-
minado puede dañar el motor; por lo
tanto, acuda lo antes posible a los Ser-
vicios Autorizados Alfa Romeo.
El testigo se apaga si la avería desapa-
rece; sin embargo, el sistema memori-
za esta indicación.
PUERTAS MAL
CERRADAS (rojo)
La visualización del símbolo
´+ el mensaje en la pantalla indican
que las puertas no están cerradas co-
rrectamente.
U´
S
R

160
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN EL
SISTEMA DE
PROTECCIÓN DEL
COCHE
(amarillo ámbar)
BLOQUEO DE LA
DIRECCIÓN
INHIBIDA
(amarillo ámbar)
Avería en el sistema de
protección del coche
La visualización de un mensaje en la
pantalla indica la avería del sistema de
protección del coche: en este caso acu-
da lo antes posible a los Servicios Au-
torizados Alfa Romeo.
Bloqueo de la dirección
inhibida
En caso de que se apague el motor sa-
cando la llave electrónica del conmuta-
dor de arranque, se visualiza un men-
saje en la pantalla.
AVERÍA ALARMA
(donde esté
prevista)
(amarillo ámbar)
INTENTO DE
INTRUSIÓN
(amarillo ámbar)
LLAVE ELECTRÓNICA
NO RECONOCIDA
(amarillo ámbar)
Avería alarma
La visualización de un mensaje + el sím-
bolo en la pantalla indican una anoma-
lía en el sistema de alarma. Acuda lo an-
tes posible a los Servicios Autorizados Al-
fa Romeo.
Intento de intrusión
La visualización de un mensaje + el sím-
bolo en la pantalla indican un intento de
intrusión. Acuda lo antes posible a los Ser-
vicios Autorizados Alfa Romeo. – parpadeando: indica que el cata-
lizador puede estar dañado (consulte el
apartado “Sistema EOBD” en el capítulo
“Salpicadero y mandos”). Si el testigo
se enciende con luz intermitente, suel-
te el pedal del acelerador para disminuir
el régimen del motor hasta que el tes-
tigo deje de parpadear; continúe la mar-
cha a velocidad moderada, tratando de
conducir el coche sin que el testigo vuel-
va a encenderse y acuda lo antes posi-
ble a los Servicios Autorizados Alfa Ro-
meo.
Si introduciendo la llave
electrónica en el conmu-
tador de arranque, el tes-
tigo
Uno se enciende o si, du-
rante la marcha, permanece ilu-
minado, o bien, parpadea, acuda
lo antes posible a los Servicios
Autorizados Alfa Romeo. El fun-
cionamiento del testigo
Ulo pue-
den comprobar los agentes de
control del tráfico mediante equi-
pos específicos. Respete las dis-
posiciones legislativas vigentes
en el país en el que circula.
>Y

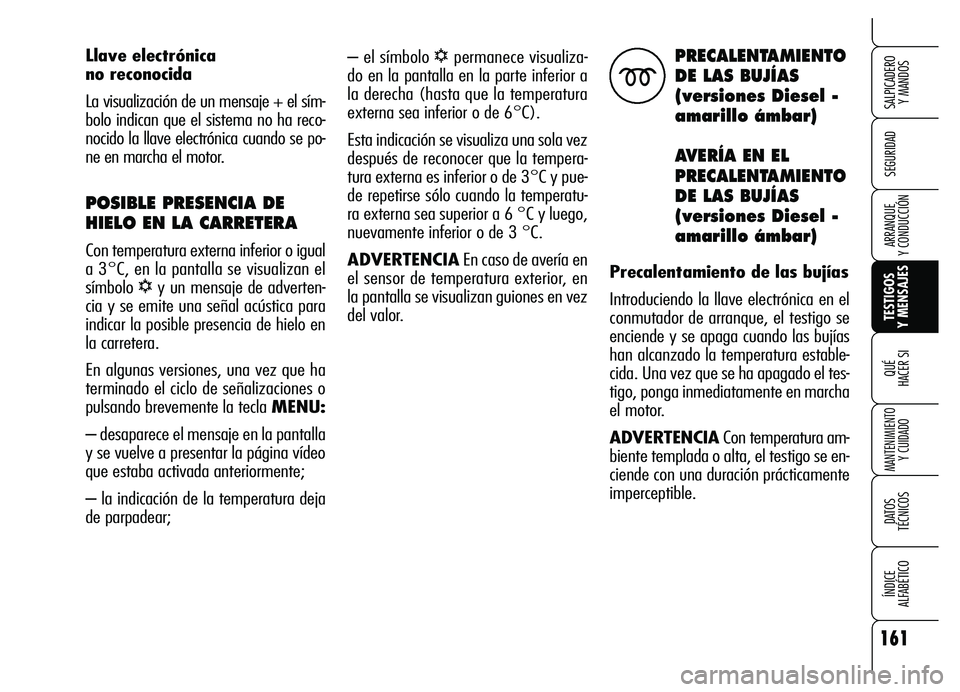

161
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
– el símbolo √permanece visualiza-
do en la pantalla en la parte inferior a
la derecha (hasta que la temperatura
externa sea inferior o de 6°C).
Esta indicación se visualiza una sola vez
después de reconocer que la tempera-
tura externa es inferior o de 3°C y pue-
de repetirse sólo cuando la temperatu-
ra externa sea superior a 6 °C y luego,
nuevamente inferior o de 3 °C.
ADVERTENCIAEn caso de avería en
el sensor de temperatura exterior, en
la pantalla se visualizan guiones en vez
del valor.PRECALENTAMIENTO
DE LAS BUJÍAS
(versiones Diesel -
amarillo ámbar)
AVERÍA EN EL
PRECALENTAMIENTO
DE LAS BUJÍAS
(versiones Diesel -
amarillo ámbar)
Precalentamiento de las bujías
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y se apaga cuando las bujías
han alcanzado la temperatura estable-
cida. Una vez que se ha apagado el tes-
tigo, ponga inmediatamente en marcha
el motor.
ADVERTENCIACon temperatura am-
biente templada o alta, el testigo se en-
ciende con una duración prácticamente
imperceptible.
m
Llave electrónica
no reconocida
La visualización de un mensaje + el sím-
bolo indican que el sistema no ha reco-
nocido la llave electrónica cuando se po-
ne en marcha el motor.
POSIBLE PRESENCIA DE
HIELO EN LA CARRETERA
Con temperatura externa inferior o igual
a 3°C, en la pantalla se visualizan el
símbolo
√y un mensaje de adverten-
cia y se emite una señal acústica para
indicar la posible presencia de hielo en
la carretera.
En algunas versiones, una vez que ha
terminado el ciclo de señalizaciones o
pulsando brevemente la tecla MENU:
– desaparece el mensaje en la pantalla
y se vuelve a presentar la página vídeo
que estaba activada anteriormente;
– la indicación de la temperatura deja
de parpadear;

162
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
INTERVENCIÓN DEL
INTERRUPTOR
INERCIAL DE
BLOQUEO DEL
COMBUSTIBLE
Cuando el interruptor inercial de bloqueo
del combustible interviene, se visualiza
un mensaje + el símbolo en la pantalla. Avería en el precalentamiento
de las bujías
El testigo parpadeando (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) indica una ano-
malía en el sistema de precalentamien-
to de las bujías. Acuda lo antes posible
a los Servicios Autorizados Alfa Romeo
para que eliminen la anomalía.
PRESENCIA DE
AGUA EN EL FILTRO
DEL GASOIL
(versiones Diesel -
amarillo ámbar)
El testigo se enciende en modo fijo du-
rante la marcha (junto con un mensaje
que se visualiza en la pantalla) para in-
dicar la presencia de agua en el filtro del
gasoil.
c
La presencia de agua en
el circuito de alimenta-
ción puede dañar grave-
mente el sistema de inyección
provocando un funcionamiento
irregular del motor. En caso de
que el testigo
cse encienda en
el tablero de instrumentos (jun-
to con un mensaje que se vi-
sualiza en la pantalla) acuda lo
antes posible a los Servicios Au-
torizados Alfa Romeo para que
realicen la operación de purga
del sistema. En caso de que es-
ta misma indicación se presen-
te inmediatamente después de
un repostado de combustible, es
posible que haya entrado agua
en el depósito: en este caso,
apague el motor y acuda a los
Servicios Autorizados Alfa Ro-
meo.
Si después de un cho-
que advierte olor de
combustible o nota pérdidas en
el sistema de alimentación, no
reactive el interruptor para
evitar riesgos de incendio.
ADVERTENCIA
s

163
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN EL
SISTEMA EBD
(rojo)
(amarillo ámbar)
Los testigos >y xse en-
cienden contemporáneamente
(en algunas versiones junto con un men-
saje que se visualiza en la pantalla) con
el motor en marcha para indicar una
anomalía en el sistema EBD; en este ca-
so, ante un frenazo se puede producir
un bloqueo precoz de las ruedas trase-
ras, con la consiguiente posibilidad de
derrape.
Conduzca con mucha prudencia hasta el
Servicio Autorizado Alfa Romeo más cer-
cano para que controlen el sistema.
SISTEMA VDC
(donde esté
previsto)
(amarillo ámbar)
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse después de
algunos segundos.
El testigo parpadea cuando el VDC in-
terviene para indicar que el sistema se
está adaptando a las condiciones de ad-
herencia del firme de la calzada.
Desactivación del VDC
Cuando el VDC se desactiva manual-
mente (pulsando durante más de 2 se-
gundos la tecla ASR/VDC, consulte el
apartado “Sistema VDC” en el capítulo
“Salpicadero y mandos”) se visualiza
un mensaje en la pantalla.
Avería en el VDC
En caso de eventual anomalía el siste-
ma VDC se desactiva automáticamen-
te y el testigo
áse enciende con luz
fija en el tablero de instrumentos (jun-
to con un mensaje que se visualiza en
la pantalla). En este caso, acuda lo an-
tes posible a los Servicios Autorizados
Alfa Romeo.
AVERÍA EN EL
SISTEMA ABS
(amarillo ámbar)
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse después de
algunos segundos.
El testigo se enciende (en algunas ver-
siones junto con un mensaje que se vi-
sualiza en la pantalla) cuando el siste-
ma no funciona correctamente. En es-
te caso el sistema de frenos sigue fun-
cionando normalmente, aunque no uti-
liza las potencialidades ofrecidas por el
sistema ABS. Proceda con prudencia y
acuda lo antes posible a los Servicios Au-
torizados Alfa Romeo.
>
>
xá

164
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
SISTEMA ASR
(ANTIDERRAPE DE
LAS RUEDAS)
(amarillo ámbar)
Introduciendo la llave electrónica en el
conmutador de arranque, el testigo se
enciende y debe apagarse después de
algunos segundos. El testigo parpadea
cuando el sistema ASR interviene para
indicar que el sistema se está adaptan-
do a las condiciones de adherencia del
firme de la calzada.
Desactivación del ASR
Cuando el ASR se desactiva manual-
mente (presión en la tecla ASR/ VDC)
(consulte el apartado “Sistema ASR” en
el capítulo “Salpicadero y mandos”) el
led de la tecla ASR/VDC se enciende y
en la pantalla se visualiza el símbolo
V.
Avería en el ASR
En caso de eventual anomalía, el siste-
ma ASR se desactiva automáticamente
y en la pantalla se visualiza el símbolo
V. En este caso, acuda lo antes posi-
ble a los Servicios Autorizados Alfa Ro-
meo.
á
AVERÍA EN LAS
LUCES EXTERIORES
(amarillo ámbar)
En la pantalla se visualiza un mensaje +
el símbolo cuando se detecta una ano-
malía en una de las siguientes luces:
– luces de posición
– intermitentes
– pilotos antiniebla
– luces de la matrícula.
La anomalía referida a estas lámparas
podría ser: una o más lámparas fundi-
das, fusible de protección fundido o co-
nexión eléctrica interrumpida.
W
AVERÍA EN EL HILL
HOLDER
(amarillo ámbar)
En caso de que se presente una ano-
malía en el sistema Hill Holder se vi-
sualiza un mensaje + símbolo. En este
caso acuda a los Servicios Autorizados
Alfa Romeo.
*

165
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN LAS
LUCES DE LOS
FRENOS (LUCES
DE PARE)
(amarillo ámbar)
En la pantalla se visualiza un mensaje +
el símbolo cuando se presenta una ano-
malía en las luces de frenos (de pare).
La anomalía podría ser: lámpara fundi-
da, fusible de protección fundido o cone-
xión eléctrica interrumpida.
T
PILOTOS
ANTINIEBLA
(amarillo ámbar)
El testigo se enciende junto con los pi-
lotos antiniebla.
FAROS ANTINIEBLA
(verde)
El testigo se enciende junto
con los faros antiniebla.
4
5
LUCES DE POSICIÓN
(verde)
FOLLOW ME HOME
(verde)
Luces de posición
El testigo se enciende junto con las lu-
ces de posición.
Follow me home
El testigo se enciende (junto con un men-
saje que se visualiza en la pantalla) cuan-
do se utiliza este dispositivo (consulte el
apartado “Follow me home - Apagado re-
tardado de las luces” en el capítulo “Sal-
picadero y mandos”).
3
2
LUCES DE CRUCE
(verde)
El testigo se enciende junto con
las luces de cruce.
LUCES DE
CARRETERA (azul)
El testigo se enciende junto
con las luces de carretera.
1

166
SEGURIDAD
TESTIGOS
Y MENSAJES QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
AVERÍA EN EL
SENSOR
CREPUSCULAR
(donde esté
previsto)
(amarillo ámbar)
En la pantalla se visualiza un mensaje
+ el símbolo en caso de avería en el sen-
sor crepuscular.
AVERÍA EN LOS
SENSORES DE
ESTACIONAMIENTO
(donde estén
previstos)
(amarillo ámbar)
En la pantalla se visualiza un mensaje
+ el símbolo en caso de avería en los
sensores de estacionamiento.
AVERÍA EN EL
SENSOR DE
LLUVIA
(donde esté
previsto)
(amarillo ámbar)
En la pantalla se visualiza un mensaje
+ el símbolo en caso de avería en el sen-
sor de lluvia.
1
u
t
INTERMITENTE
IZQUIERDO
(verde)
El testigo se enciende al mover la pa-
lanca de mando hacia abajo, o junto con
el intermitente derecho, al presionar el
interruptor de las luces de emergencia.
INTERMITENTE
DERECHO
(verde)
El testigo se enciende al mover la pa-
lanca de mando hacia arriba, o junto con
el intermitente izquierdo, al presionar el
interruptor de las luces de emergencia.
R
E
