2007 Alfa Romeo Brera/Spider Libretto Uso Manutenzione (in Italian)

247
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
ABCDE FGH
4410 1000 2528 882 1341 1593 1830 1573
1579 (■) 1559 (■)

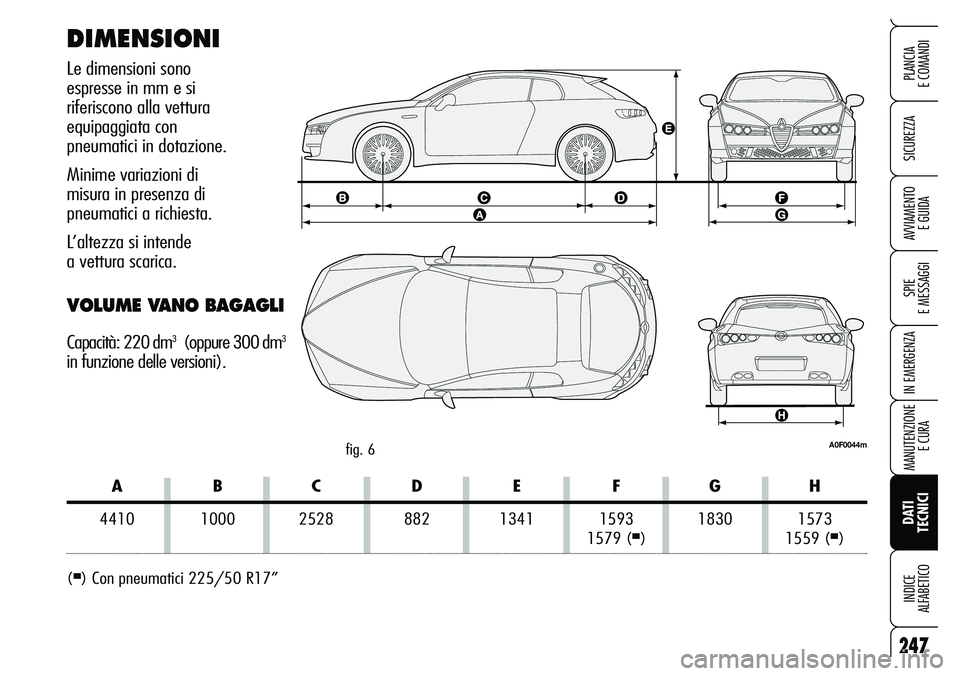

DIMENSIONI
Le dimensioni sono
espresse in mm e si
riferiscono alla vettura
equipaggiata con
pneumatici in dotazione.
Minime variazioni di
misura in presenza di
pneumatici a richiesta.
L’altezza si intende
a vettura scarica.
VOLUME VANO BAGAGLI
Capacità: 220 dm3(oppure 300 dm3
in funzione delle versioni).
(■) Con pneumatici 225/50 R17”
A0F0044mfig. 6

248
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

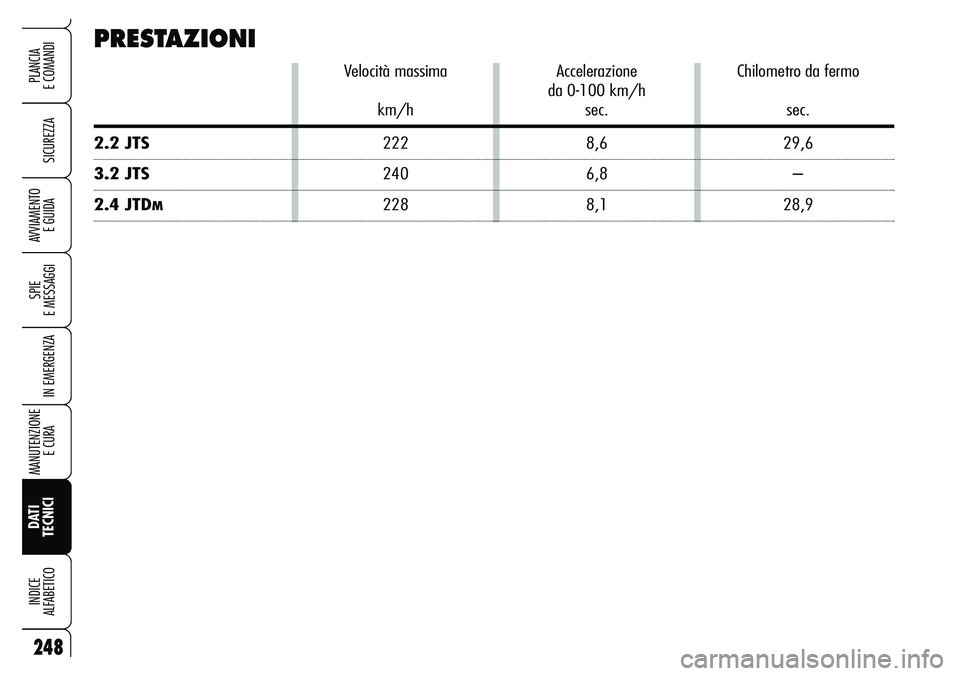

PRESTAZIONI
Velocità massima Accelerazione Chilometro da fermo
da 0-100 km/h
km/h sec. sec.
2.2 JTS222 8,6 29,6
3.2 JTS 240 6,8 –
2.4 JTDM228 8,1 28,9

249
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
2.2 JTS
1470
1200
1100
1890
420
1450
60
80
3.2 JTS
1630
1300
1100
2050
420
1500
60
80
2.4 JTDM
1600
1300
1100
2020
420
1500
60
80

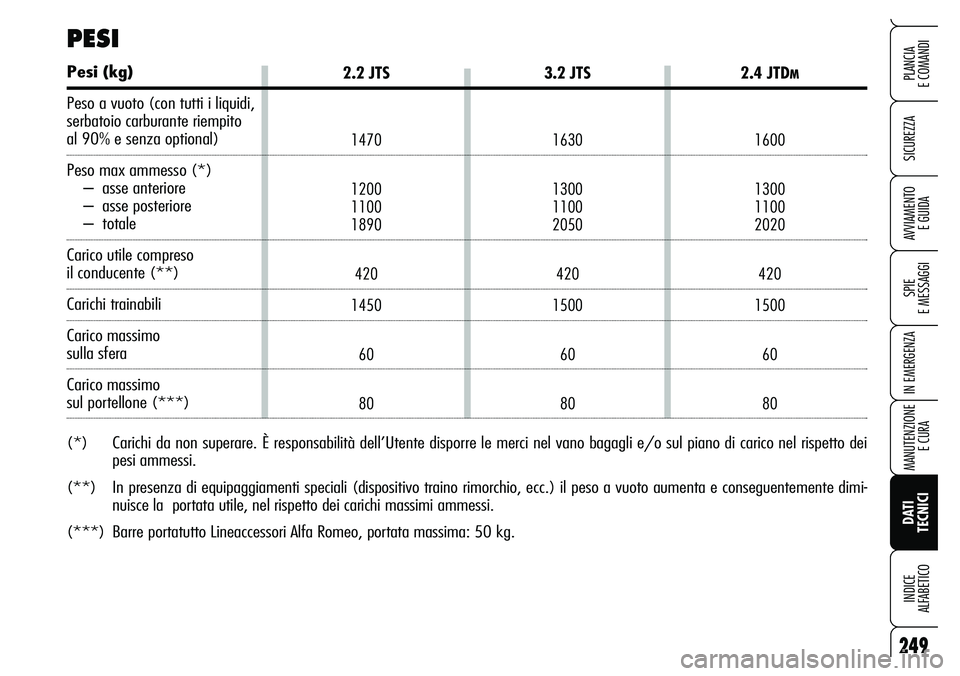

PESI
Pesi (kg)
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito
al 90% e senza optional)
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul portellone (***)
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente dimi-
nuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Barre portatutto Lineaccessori Alfa Romeo, portata massima: 50 kg.

250
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

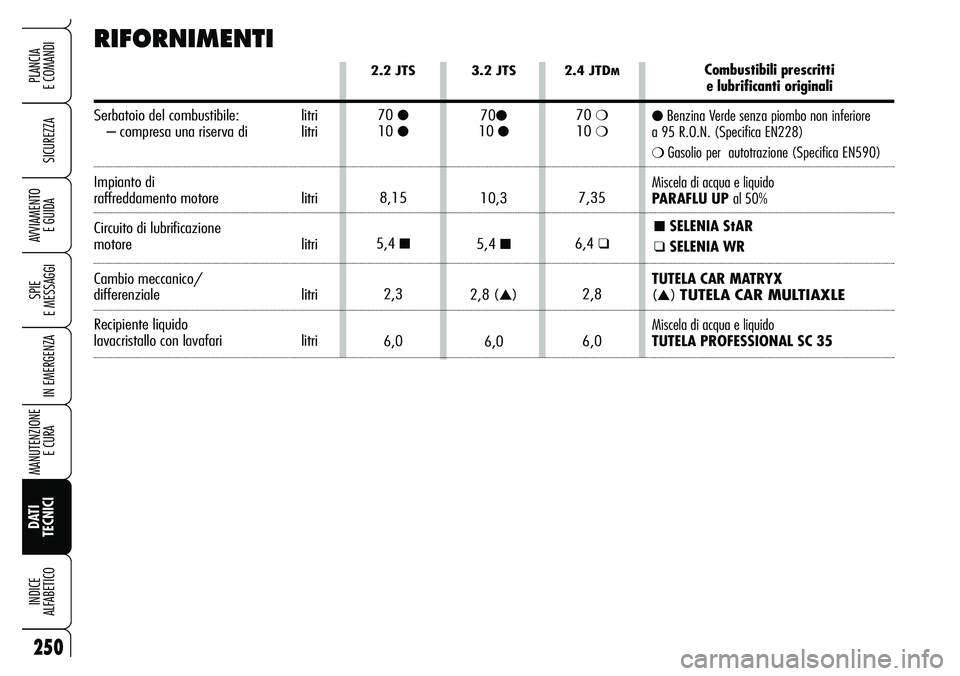

RIFORNIMENTI
2.4 JTDM
70 ❍10 ❍
7,35
6,4
❑
2,8
6,0
2.2 JTS
70 ●10 ●
8,15
5,4
■
2,3
6,0
3.2 JTS
70●10 ●
10,3
5,4
■
2,8 (▲)
6,0
Serbatoio del combustibile: litri
– compresa una riserva di litri
Impianto di raffreddamento motore litri
Circuito di lubrificazione
motore litri
Cambio meccanico/
differenziale litri
Recipiente liquido
lavacristallo con lavafari litri
Combustibili prescritti
e lubrificanti originali
●Benzina Verde senza piombo non inferiore
a 95 R.O.N. (Specifica EN228)
❍Gasolio per autotrazione (Specifica EN590)
Miscela di acqua e liquido
PARAFLU UP al 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(▲) TUTELA CAR MULTIAXLE
Miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35

251
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Lubrificanti con base sintetica di gradazione
SAE 5W-40 qualificazione FIAT 9.55535-H2
Lubrificanti con base sintetica di gradazione
SAE 5W-40 qualificazione FIAT 9.55535-M2SELENIA StAR
SELENIA WR
Per il corretto funzionamento delle versioni Multijet con DPF utilizzare esclusivamente il tipo di lubrificante originale. In casi di emergen-
za, ove non disponibile il prodotto originale, effettuare un solo rabbocco massimo di 0,5 l e recarsi appena possibile presso i Servizi Au-
torizzati Alfa Romeo.
In caso di utilizzo di prodotti SAE 5W-40 non originali, sono accettati lubrificanti con prestazioni minime ACEA A3 per i motori benzina,
ACEA B4 per i motori Diesel; in questo caso non sono garantite le prestazioni ottimali del motore.
L’utilizzo di prodotti con caratteristiche inferiori rispetto a ACEA A3 e ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide richiedere ai Servizi Autorizzati Alfa Romeo il prodotto appropriato della gamma Selenia. Secondo Piano
di Manutenzione
Programmata
Secondo Piano
di Manutenzione
Programmata

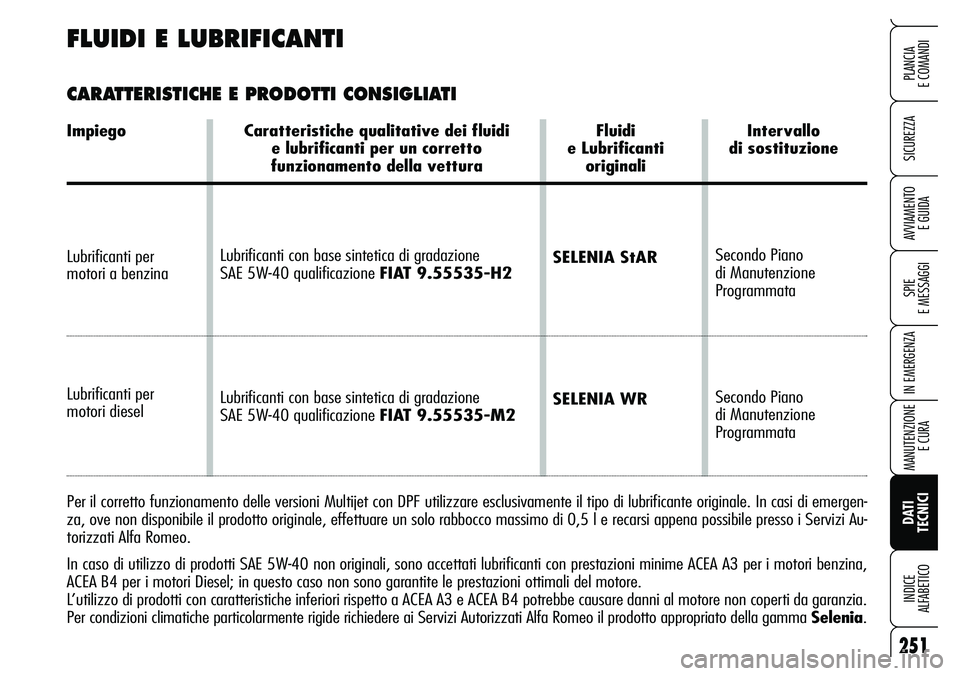

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi Fluidi Intervallo
e lubrificanti per un corretto e Lubrificanti di sostituzione
funzionamento della vettura originali
Lubrificanti per
motori a benzina
Lubrificanti per
motori diesel

252
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

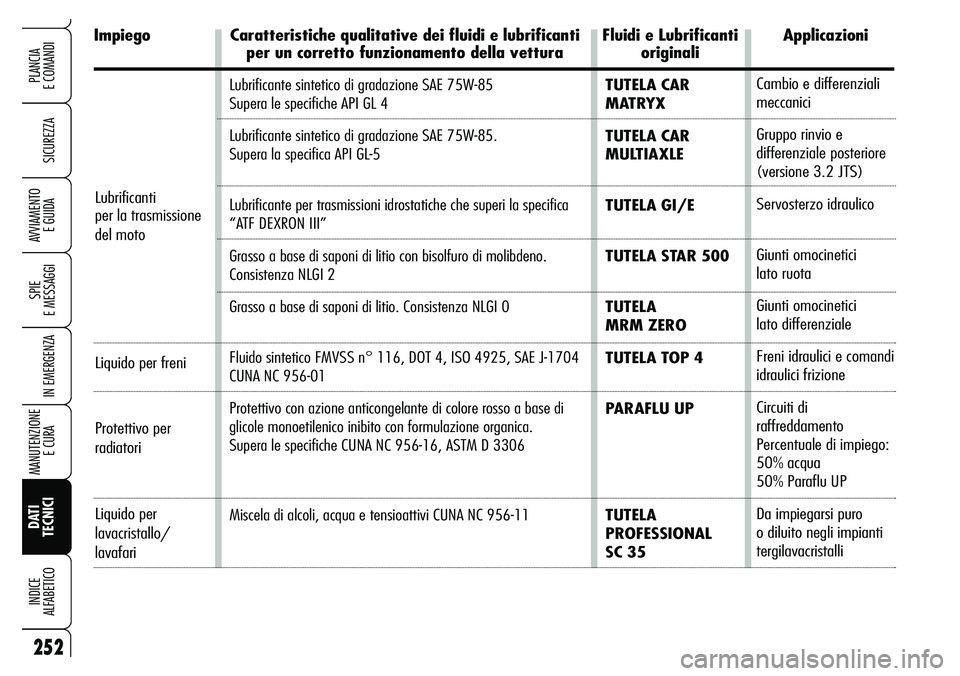

Lubrificante sintetico di gradazione SAE 75W-85
Supera le specifiche API GL 4
Lubrificante sintetico di gradazione SAE 75W-85.
Supera la specifica API GL-5
Lubrificante per trasmissioni idrostatiche che superi la specifica
“ATF DEXRON III”
Grasso a base di saponi di litio con bisolfuro di molibdeno.
Consistenza NLGI 2
Grasso a base di saponi di litio. Consistenza NLGI 0
Fluido sintetico FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protettivo con azione anticongelante di colore rosso a base di
glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcoli, acqua e tensioattivi CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Cambio e differenziali
meccanici
Gruppo rinvio e
differenziale posteriore
(versione 3.2 JTS)
Servosterzo idraulico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Freni idraulici e comandi
idraulici frizione
Circuiti di
raffreddamento
Percentuale di impiego:
50% acqua
50% Paraflu UP
Da impiegarsi puro
o diluito negli impianti
tergilavacristalli Liquido per freni
Liquido per
lavacristallo/
lavafari
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e Lubrificanti Applicazioni
per un corretto funzionamento della vettura originali
Protettivo per
radiatori Lubrificanti
per la trasmissione
del moto

253
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
– ciclo extraurbano: viene effet-
tuata una guida che simula l’utilizzo di
circolazione extraurbana della vettura
con frequenti accelerazioni in tutte le
marce; la velocità di percorrenza varia
da 0 a 120 km/h;
– consumo combinato: viene de-
terminato con una ponderazione di cir-
ca il 37% del ciclo urbano e di circa il
63% del ciclo extraurbano.AVVERTENZA Tipologia di per-
corso, situazioni di traffico, con-
dizioni atmosferiche, stile di gui-
da, stato generale della vettura,
livello di allestimento/dotazio-
ni/accessori, utilizzo del clima-
tizzatore, carico della vettura,
presenza di portapacchi sul tet-
to, altre situazioni che penaliz-
zano la penetrazione aerodina-
mica o la resistenza all’avanza-
mento portano a valori di consu-

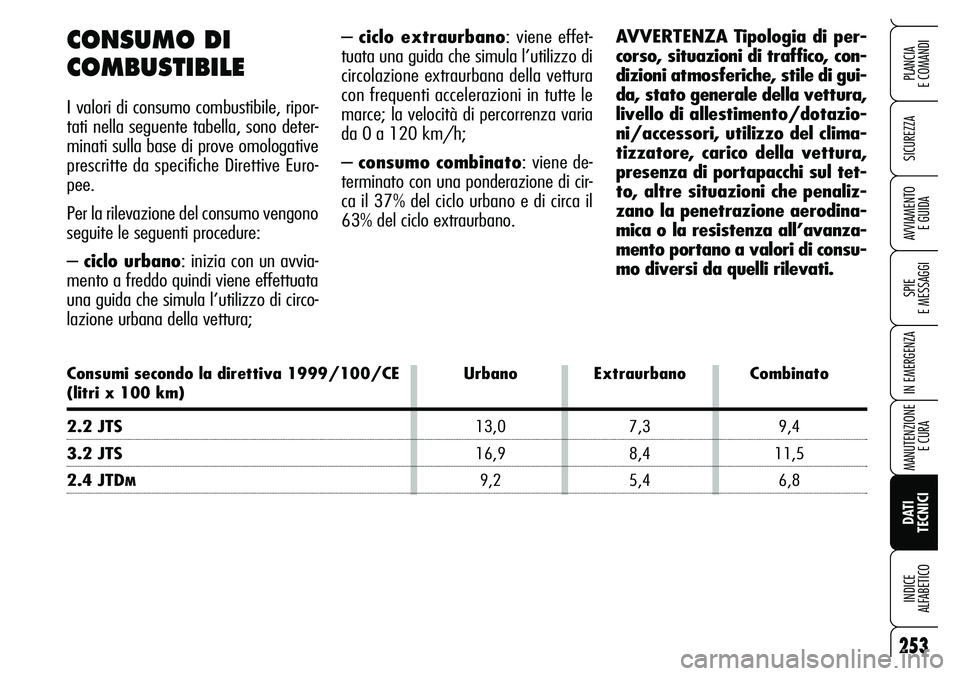

mo diversi da quelli rilevati.CONSUMO DI
COMBUSTIBILE
I valori di consumo combustibile, ripor-
tati nella seguente tabella, sono deter-
minati sulla base di prove omologative
prescritte da specifiche Direttive Euro-
pee.
Per la rilevazione del consumo vengono
seguite le seguenti procedure:
– ciclo urbano: inizia con un avvia-
mento a freddo quindi viene effettuata
una guida che simula l’utilizzo di circo-
lazione urbana della vettura;
Consumi secondo la direttiva 1999/100/CE Urbano Extraurbano Combinato
(litri x 100 km)
2.2 JTS13,0 7,3 9,4
3.2 JTS 16,9 8,4 11,5
2.4 JTDM9,2 5,4 6,8

254
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

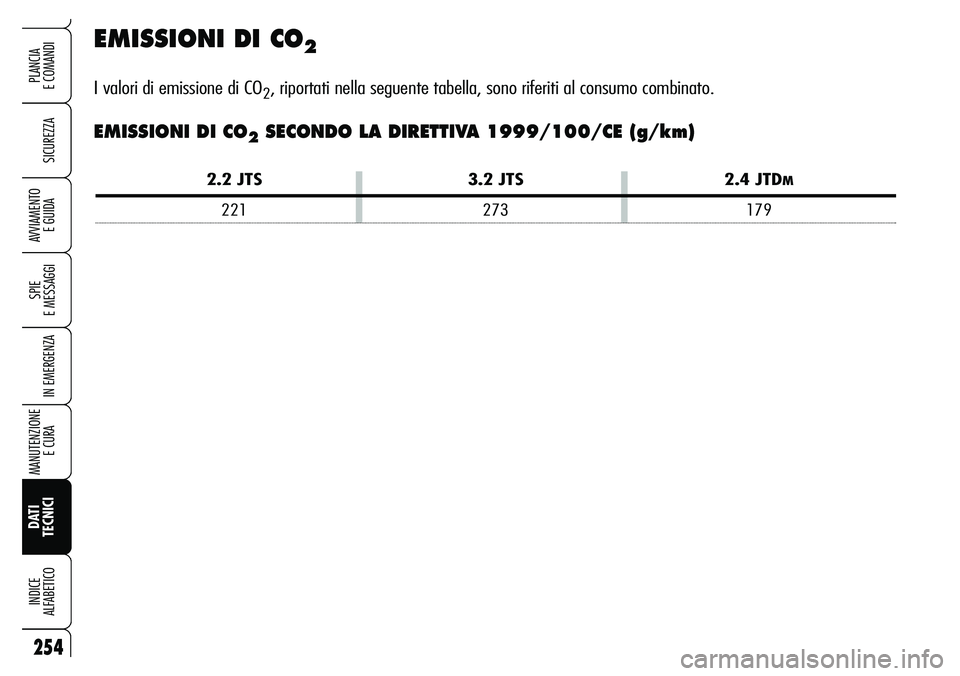

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
EMISSIONI DI CO2SECONDO LA DIRETTIVA 1999/100/CE (g/km)
2.2 JTS 3.2 JTS 2.4 JTDM
221 273 179
