2007 Alfa Romeo Brera/Spider Libretto Uso Manutenzione (in Italian)

223
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Colorazione bianco brillanteRabbocco elettrolito Rivolgersi ai Servizi Autorizzati
Alfa Romeo
Colorazione scura senzaStato di carica insufficiente Ricaricare la batteria
area verde al centro(si consiglia di rivolgersi ai Servizi
Autorizzati Alfa Romeo)
Colorazione scura conLivello elettrolito e stato di carica Nessuna azione
area verde al centrosufficienti

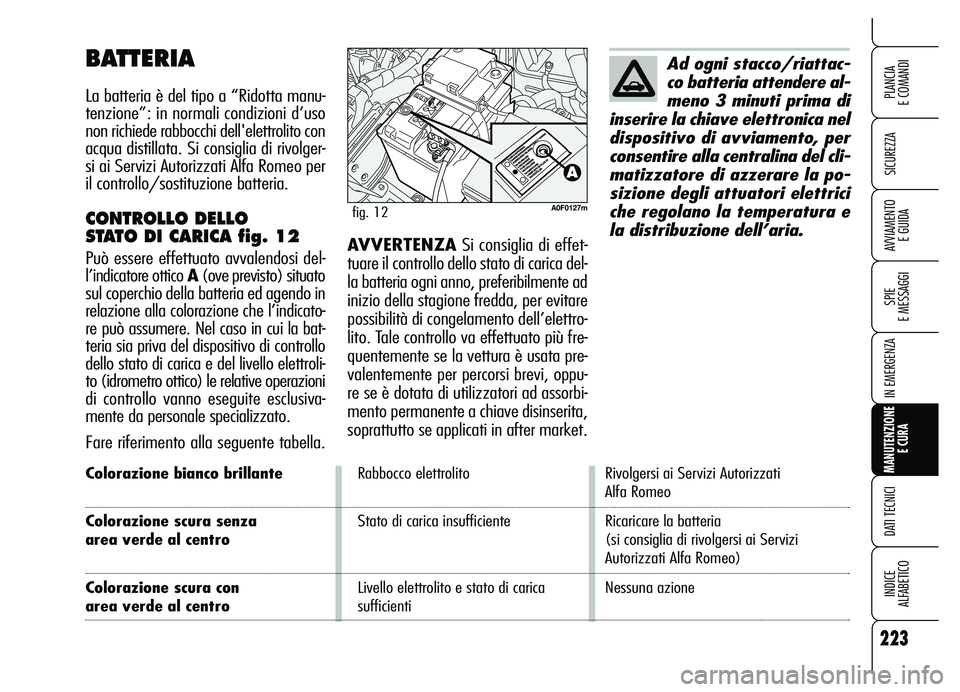

BATTERIA
La batteria è del tipo a “Ridotta manu-
tenzione”: in normali condizioni d’uso
non richiede rabbocchi dell'elettrolito con
acqua distillata. Si consiglia di rivolger-
si ai Servizi Autorizzati Alfa Romeo per
il controllo/sostituzione batteria.
CONTROLLO DELLO
STATO DI CARICA fig. 12
Può essere effettuato avvalendosi del-
l’indicatore ottico A(ove previsto) situato
sul coperchio della batteria ed agendo in
relazione alla colorazione che l’indicato-
re può assumere. Nel caso in cui la bat-
teria sia priva del dispositivo di controllo
dello stato di carica e del livello elettroli-
to (idrometro ottico) le relative operazioni
di controllo vanno eseguite esclusiva-
mente da personale specializzato.
Fare riferimento alla seguente tabella.
A0F0127mfig. 12
Ad ogni stacco/riattac-
co batteria attendere al-
meno 3 minuti prima di
inserire la chiave elettronica nel
dispositivo di avviamento, per
consentire alla centralina del cli-
matizzatore di azzerare la po-
sizione degli attuatori elettrici
che regolano la temperatura e
la distribuzione dell’aria.
AVVERTENZASi consiglia di effet-
tuare il controllo dello stato di carica del-
la batteria ogni anno, preferibilmente ad
inizio della stagione fredda, per evitare
possibilità di congelamento dell’elettro-
lito. Tale controllo va effettuato più fre-
quentemente se la vettura è usata pre-
valentemente per percorsi brevi, oppu-
re se è dotata di utilizzatori ad assorbi-
mento permanente a chiave disinserita,
soprattutto se applicati in after market.

224
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

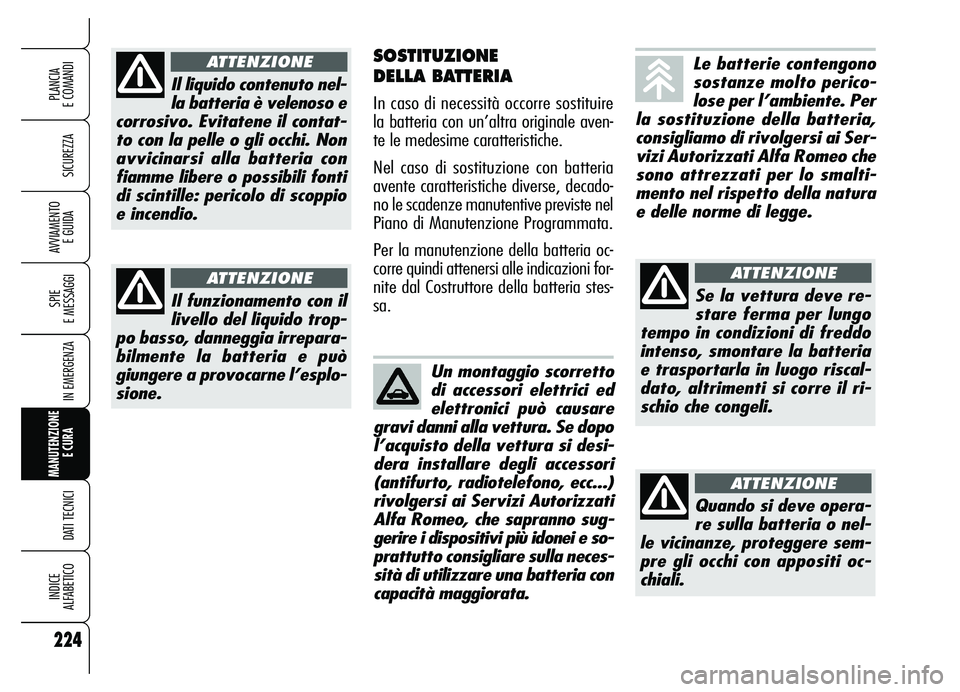

SOSTITUZIONE
DELLA BATTERIA
In caso di necessità occorre sostituire
la batteria con un’altra originale aven-
te le medesime caratteristiche.
Nel caso di sostituzione con batteria
avente caratteristiche diverse, decado-
no le scadenze manutentive previste nel
Piano di Manutenzione Programmata.
Per la manutenzione della batteria oc-
corre quindi attenersi alle indicazioni for-
nite dal Costruttore della batteria stes-
sa.
Un montaggio scorretto
di accessori elettrici ed
elettronici può causare
gravi danni alla vettura. Se dopo
l’acquisto della vettura si desi-
dera installare degli accessori
(antifurto, radiotelefono, ecc...)
rivolgersi ai Servizi Autorizzati
Alfa Romeo, che sapranno sug-
gerire i dispositivi più idonei e so-
prattutto consigliare sulla neces-
sità di utilizzare una batteria con
capacità maggiorata.
Se la vettura deve re-
stare ferma per lungo
tempo in condizioni di freddo
intenso, smontare la batteria
e trasportarla in luogo riscal-
dato, altrimenti si corre il ri-
schio che congeli.
ATTENZIONE
Quando si deve opera-
re sulla batteria o nel-
le vicinanze, proteggere sem-
pre gli occhi con appositi oc-
chiali.
ATTENZIONE
Le batterie contengono
sostanze molto perico-
lose per l’ambiente. Per
la sostituzione della batteria,
consigliamo di rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo che
sono attrezzati per lo smalti-
mento nel rispetto della natura
e delle norme di legge.
Il liquido contenuto nel-
la batteria è velenoso e
corrosivo. Evitatene il contat-
to con la pelle o gli occhi. Non
avvicinarsi alla batteria con
fiamme libere o possibili fonti
di scintille: pericolo di scoppio
e incendio.
ATTENZIONE
Il funzionamento con il
livello del liquido trop-
po basso, danneggia irrepara-
bilmente la batteria e può
giungere a provocarne l’esplo-
sione.
ATTENZIONE

225
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

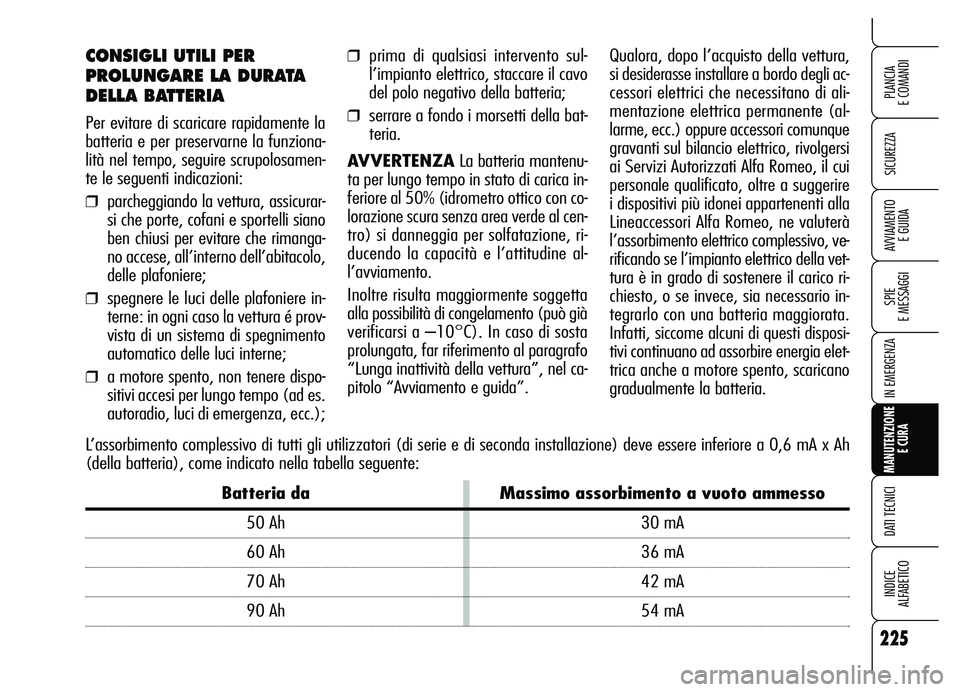

CONSIGLI UTILI PER
PROLUNGARE LA DURATA
DELLA BATTERIA
Per evitare di scaricare rapidamente la
batteria e per preservarne la funziona-
lità nel tempo, seguire scrupolosamen-
te le seguenti indicazioni:
❒parcheggiando la vettura, assicurar-
si che porte, cofani e sportelli siano
ben chiusi per evitare che rimanga-
no accese, all’interno dell’abitacolo,
delle plafoniere;
❒spegnere le luci delle plafoniere in-
terne: in ogni caso la vettura é prov-
vista di un sistema di spegnimento
automatico delle luci interne;
❒a motore spento, non tenere dispo-
sitivi accesi per lungo tempo (ad es.
autoradio, luci di emergenza, ecc.);
❒prima di qualsiasi intervento sul-
l’impianto elettrico, staccare il cavo
del polo negativo della batteria;
❒serrare a fondo i morsetti della bat-
teria.
AVVERTENZALa batteria mantenu-
ta per lungo tempo in stato di carica in-
feriore al 50% (idrometro ottico con co-
lorazione scura senza area verde al cen-
tro) si danneggia per solfatazione, ri-
ducendo la capacità e l’attitudine al-
l’avviamento.
Inoltre risulta maggiormente soggetta
alla possibilità di congelamento (può già
verificarsi a –10°C). In caso di sosta
prolungata, far riferimento al paragrafo
“Lunga inattività della vettura”, nel ca-
pitolo “Avviamento e guida”. Qualora, dopo l’acquisto della vettura,
si desiderasse installare a bordo degli ac-
cessori elettrici che necessitano di ali-
mentazione elettrica permanente (al-
larme, ecc.) oppure accessori comunque
gravanti sul bilancio elettrico, rivolgersi
ai Servizi Autorizzati Alfa Romeo, il cui
personale qualificato, oltre a suggerire
i dispositivi più idonei appartenenti alla
Lineaccessori Alfa Romeo, ne valuterà
l’assorbimento elettrico complessivo, ve-
rificando se l’impianto elettrico della vet-
tura è in grado di sostenere il carico ri-
chiesto, o se invece, sia necessario in-
tegrarlo con una batteria maggiorata.
Infatti, siccome alcuni di questi disposi-
tivi continuano ad assorbire energia elet-
trica anche a motore spento, scaricano
gradualmente la batteria.
L’assorbimento complessivo di tutti gli utilizzatori (di serie e di seconda installazione) deve essere inferiore a 0,6 mA x Ah
(della batteria), come indicato nella tabella seguente:
Batteria da Massimo assorbimento a vuoto ammesso
50 Ah 30 mA
60 Ah 36 mA
70 Ah 42 mA
90 Ah 54 mA

226
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

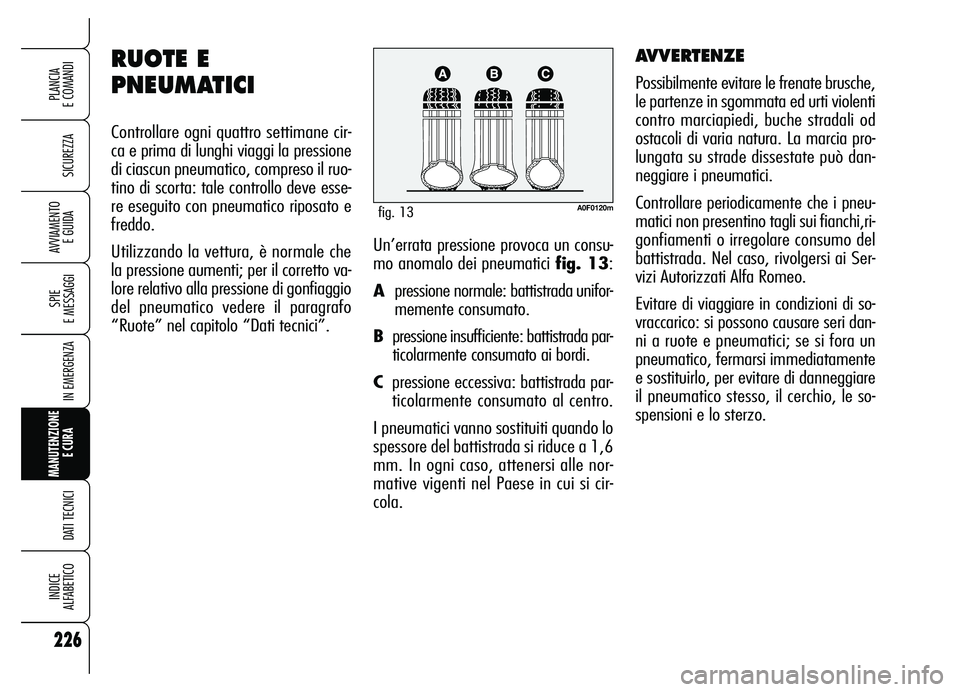

E GUIDAUn’errata pressione provoca un consu-
mo anomalo dei pneumatici fig. 13:
A pressione normale: battistrada unifor-
memente consumato.
Bpressione insufficiente: battistrada par-
ticolarmente consumato ai bordi.
Cpressione eccessiva: battistrada par-
ticolarmente consumato al centro.
I pneumatici vanno sostituiti quando lo
spessore del battistrada si riduce a 1,6
mm. In ogni caso, attenersi alle nor-
mative vigenti nel Paese in cui si cir-
cola.
AVVERTENZE
Possibilmente evitare le frenate brusche,
le partenze in sgommata ed urti violenti
contro marciapiedi, buche stradali od
ostacoli di varia natura. La marcia pro-
lungata su strade dissestate può dan-
neggiare i pneumatici.
Controllare periodicamente che i pneu-
matici non presentino tagli sui fianchi,ri-
gonfiamenti o irregolare consumo del
battistrada. Nel caso, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
Evitare di viaggiare in condizioni di so-
vraccarico: si possono causare seri dan-
ni a ruote e pneumatici; se si fora un
pneumatico, fermarsi immediatamente
e sostituirlo, per evitare di danneggiare
il pneumatico stesso, il cerchio, le so-
spensioni e lo sterzo.
RUOTE E
PNEUMATICI
Controllare ogni quattro settimane cir-
ca e prima di lunghi viaggi la pressione
di ciascun pneumatico, compreso il ruo-
tino di scorta: tale controllo deve esse-
re eseguito con pneumatico riposato e
freddo.
Utilizzando la vettura, è normale che
la pressione aumenti; per il corretto va-
lore relativo alla pressione di gonfiaggio
del pneumatico vedere il paragrafo
“Ruote” nel capitolo “Dati tecnici”.
A0F0120mfig. 13

227
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

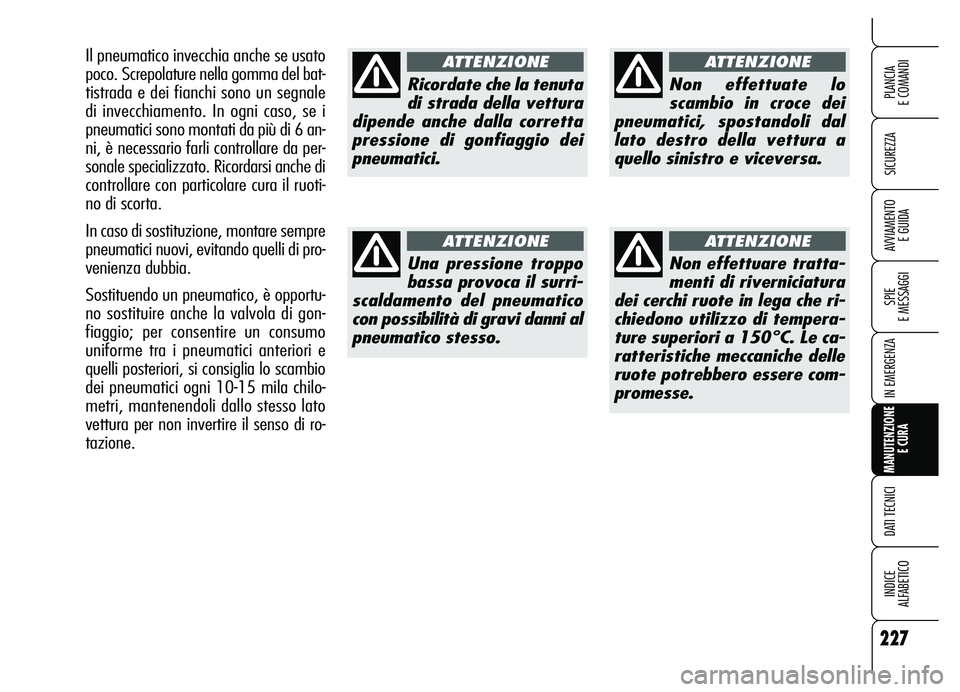

Ricordate che la tenuta
di strada della vettura
dipende anche dalla corretta
pressione di gonfiaggio dei
pneumatici.
ATTENZIONE
Una pressione troppo
bassa provoca il surri-
scaldamento del pneumatico
con possibilità di gravi danni al
pneumatico stesso.
ATTENZIONE
Non effettuare tratta-
menti di riverniciatura
dei cerchi ruote in lega che ri-
chiedono utilizzo di tempera-
ture superiori a 150°C. Le ca-
ratteristiche meccaniche delle
ruote potrebbero essere com-
promesse.
ATTENZIONE
Non effettuate lo
scambio in croce dei
pneumatici, spostandoli dal
lato destro della vettura a
quello sinistro e viceversa.
ATTENZIONEIl pneumatico invecchia anche se usato
poco. Screpolature nella gomma del bat-
tistrada e dei fianchi sono un segnale
di invecchiamento. In ogni caso, se i
pneumatici sono montati da più di 6 an-
ni, è necessario farli controllare da per-
sonale specializzato. Ricordarsi anche di
controllare con particolare cura il ruoti-
no di scorta.
In caso di sostituzione, montare sempre
pneumatici nuovi, evitando quelli di pro-
venienza dubbia.
Sostituendo un pneumatico, è opportu-
no sostituire anche la valvola di gon-
fiaggio; per consentire un consumo
uniforme tra i pneumatici anteriori e
quelli posteriori, si consiglia lo scambio
dei pneumatici ogni 10-15 mila chilo-
metri, mantenendoli dallo stesso lato
vettura per non invertire il senso di ro-
tazione.

228
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

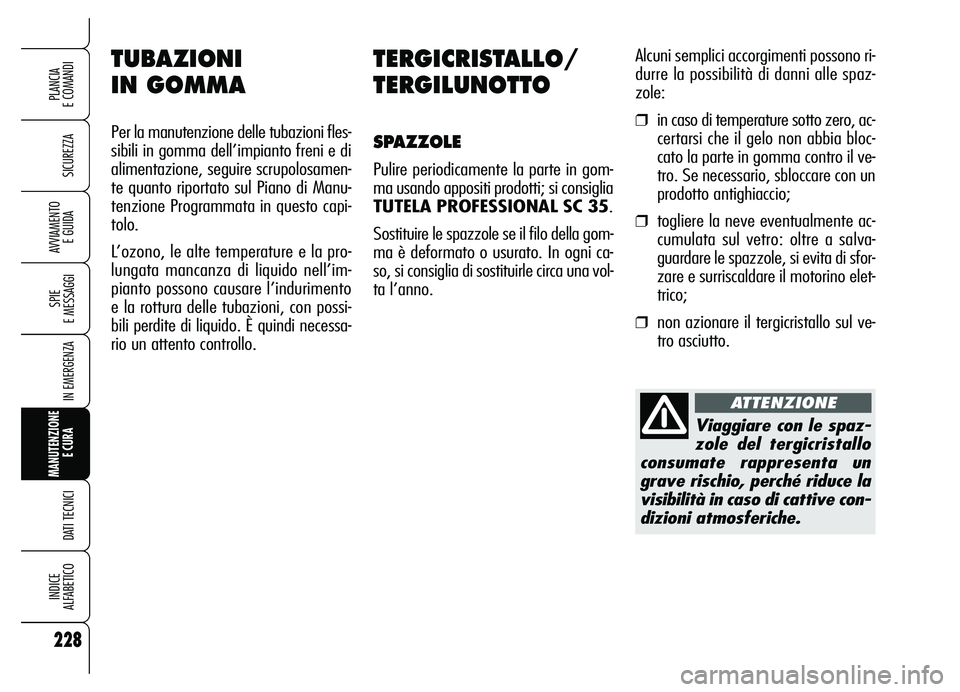

TERGICRISTALLO/
TERGILUNOTTO
SPAZZOLE
Pulire periodicamente la parte in gom-
ma usando appositi prodotti; si consiglia
TUTELA PROFESSIONAL SC 35.
Sostituire le spazzole se il filo della gom-
ma è deformato o usurato. In ogni ca-
so, si consiglia di sostituirle circa una vol-
ta l’anno.
TUBAZIONI
IN GOMMA
Per la manutenzione delle tubazioni fles-
sibili in gomma dell’impianto freni e di
alimentazione, seguire scrupolosamen-
te quanto riportato sul Piano di Manu-
tenzione Programmata in questo capi-
tolo.
L’ozono, le alte temperature e la pro-
lungata mancanza di liquido nell’im-
pianto possono causare l’indurimento
e la rottura delle tubazioni, con possi-
bili perdite di liquido. È quindi necessa-
rio un attento controllo.
Viaggiare con le spaz-
zole del tergicristallo
consumate rappresenta un
grave rischio, perché riduce la
visibilità in caso di cattive con-
dizioni atmosferiche.
ATTENZIONE
Alcuni semplici accorgimenti possono ri-
durre la possibilità di danni alle spaz-
zole:
❒in caso di temperature sotto zero, ac-
certarsi che il gelo non abbia bloc-
cato la parte in gomma contro il ve-
tro. Se necessario, sbloccare con un
prodotto antighiaccio;
❒togliere la neve eventualmente ac-
cumulata sul vetro: oltre a salva-
guardare le spazzole, si evita di sfor-
zare e surriscaldare il motorino elet-
trico;
❒non azionare il tergicristallo sul ve-
tro asciutto.

229
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

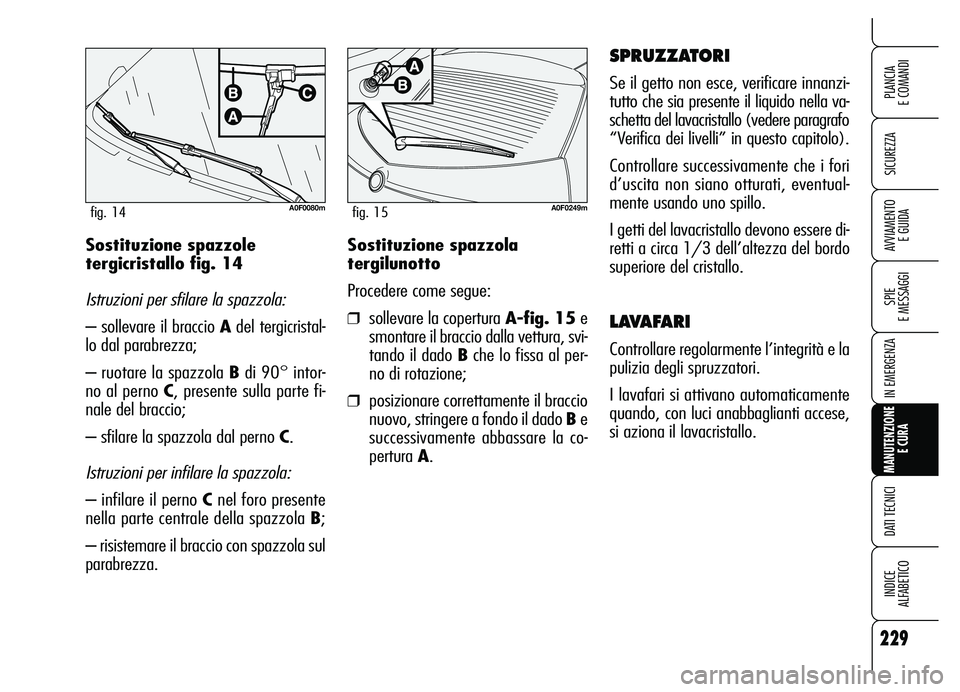

E GUIDASostituzione spazzola
tergilunotto
Procedere come segue:
❒sollevare la copertura A-fig. 15e
smontare il braccio dalla vettura, svi-
tando il dado Bche lo fissa al per-
no di rotazione;
❒posizionare correttamente il braccio
nuovo, stringere a fondo il dado Be
successivamente abbassare la co-
pertura A.
SPRUZZATORI
Se il getto non esce, verificare innanzi-
tutto che sia presente il liquido nella va-
schetta del lavacristallo (vedere paragrafo
“Verifica dei livelli” in questo capitolo).
Controllare successivamente che i fori
d’uscita non siano otturati, eventual-
mente usando uno spillo.
I getti del lavacristallo devono essere di-
retti a circa 1/3 dell’altezza del bordo
superiore del cristallo.
L AVA F A R I
Controllare regolarmente l’integrità e la
pulizia degli spruzzatori.
I lavafari si attivano automaticamente
quando, con luci anabbaglianti accese,
si aziona il lavacristallo. Sostituzione spazzole
tergicristallo fig. 14
Istruzioni per sfilare la spazzola:
– sollevare il braccio Adel tergicristal-
lo dal parabrezza;
– ruotare la spazzola Bdi 90° intor-
no al perno C, presente sulla parte fi-
nale del braccio;
– sfilare la spazzola dal perno C.
Istruzioni per infilare la spazzola:
– infilare il perno Cnel foro presente
nella parte centrale della spazzola B;
– risistemare il braccio con spazzola sul
parabrezza.
A0F0080mfig. 14A0F0249mfig. 15

230
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

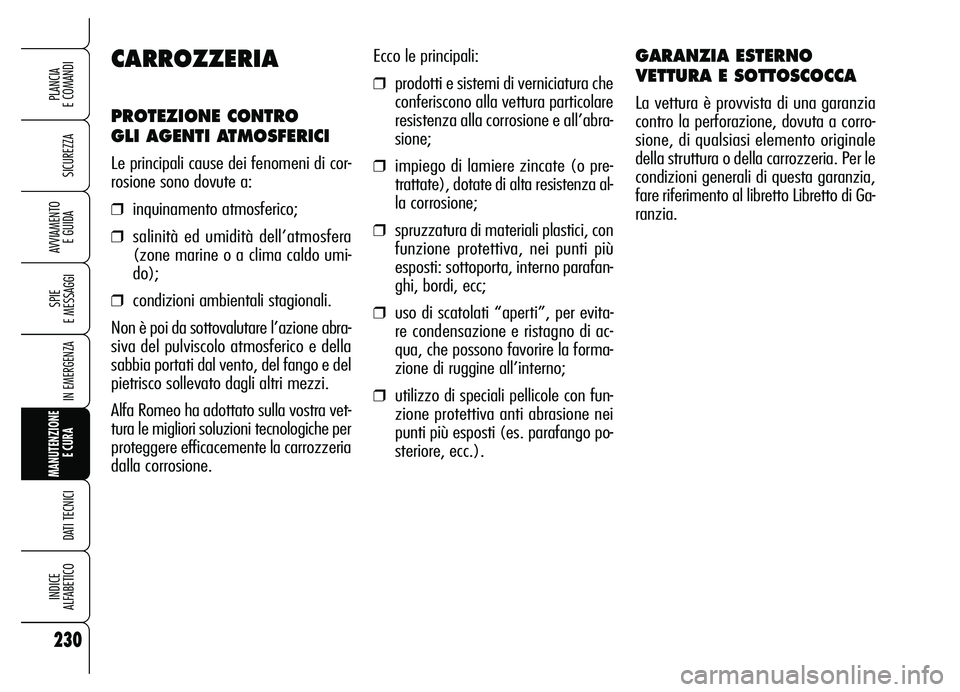

Ecco le principali:
❒prodotti e sistemi di verniciatura che
conferiscono alla vettura particolare
resistenza alla corrosione e all’abra-
sione;
❒impiego di lamiere zincate (o pre-
trattate), dotate di alta resistenza al-
la corrosione;
❒spruzzatura di materiali plastici, con
funzione protettiva, nei punti più
esposti: sottoporta, interno parafan-
ghi, bordi, ecc;
❒uso di scatolati “aperti”, per evita-
re condensazione e ristagno di ac-
qua, che possono favorire la forma-
zione di ruggine all’interno;
❒utilizzo di speciali pellicole con fun-
zione protettiva anti abrasione nei
punti più esposti (es. parafango po-
steriore, ecc.).
GARANZIA ESTERNO
VETTURA E SOTTOSCOCCA
La vettura è provvista di una garanzia
contro la perforazione, dovuta a corro-
sione, di qualsiasi elemento originale
della struttura o della carrozzeria. Per le
condizioni generali di questa garanzia,
fare riferimento al libretto Libretto di Ga-
ranzia.
CARROZZERIA
PROTEZIONE CONTRO
GLI AGENTI ATMOSFERICI
Le principali cause dei fenomeni di cor-
rosione sono dovute a:
❒inquinamento atmosferico;
❒salinità ed umidità dell’atmosfera
(zone marine o a clima caldo umi-
do);
❒condizioni ambientali stagionali.
Non è poi da sottovalutare l’azione abra-
siva del pulviscolo atmosferico e della
sabbia portati dal vento, del fango e del
pietrisco sollevato dagli altri mezzi.
Alfa Romeo ha adottato sulla vostra vet-
tura le migliori soluzioni tecnologiche per
proteggere efficacemente la carrozzeria
dalla corrosione.
