AUTORADIO
La vettura è equipaggiata di autoradio
con lettore di CD o CD MP3 (ove previ-
sto). Per quanto riguarda il funziona-
mento dell’autoradio far riferimento a
quanto riportato nel Supplemento alle-
gato al presente Libretto.
106
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

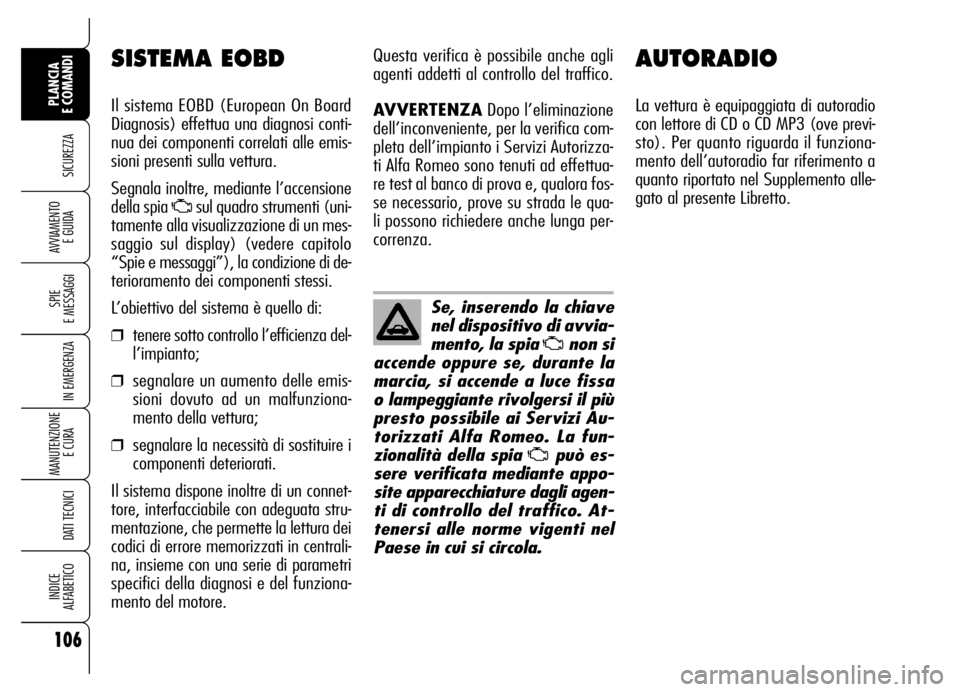

SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi conti-
nua dei componenti correlati alle emis-
sioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti (uni-
tamente alla visualizzazione di un mes-
saggio sul display) (vedere capitolo
“Spie e messaggi”), la condizione di de-
terioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Il sistema dispone inoltre di un connet-
tore, interfacciabile con adeguata stru-
mentazione, che permette la lettura dei
codici di errore memorizzati in centrali-
na, insieme con una serie di parametri
specifici della diagnosi e del funziona-
mento del motore.
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa
o lampeggiante rivolgersi il più
presto possibile ai Servizi Au-
torizzati Alfa Romeo. La fun-
zionalità della spia
Upuò es-
sere verificata mediante appo-
site apparecchiature dagli agen-
ti di controllo del traffico. At-
tenersi alle norme vigenti nel
Paese in cui si circola.
Questa verifica è possibile anche agli
agenti addetti al controllo del traffico.
AVVERTENZADopo l’eliminazione
dell’inconveniente, per la verifica com-
pleta dell’impianto i Servizi Autorizza-
ti Alfa Romeo sono tenuti ad effettua-
re test al banco di prova e, qualora fos-
se necessario, prove su strada le qua-
li possono richiedere anche lunga per-
correnza.

153
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
S S S S
P P P P
I I I I
E E E E

E E E E

M M M M
E E E E
S S S S
S S S S
A A A A
G G G G
G G G G
I I I I

LIQUIDO FRENI INSUFFICIENTE/
FRENO A MANO INSERITO ................................... 155
USURA PASTIGLIE FRENO .................................... 155
CINTURE DI SICUREZZA NON ALLACCIATE ............... 155
AVARIA AIR BAG ................................................. 156
AIR BAG FRONTALI DISINSERITI ............................ 156
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE................................ 157
ECCESSIVA TEMPERATURA OLIO MOTORE .............. 158
INSUFFICIENTE PRESSIONE
OLIO MOTORE/OLIO DEGRADATO ......................... 158
INSUFFICIENTE RICARICA BATTERIA ....................... 158
INCOMPLETA CHIUSURA PORTE ............................ 159
COFANO APERTO ................................................ 159
BAGAGLIAIO APERTO ........................................... 159
AVARIA SISTEMA DI INIEZIONE/
AVARIA SISTEMA EOBD ....................................... 159
AVARIA SISTEMA PROTEZIONE VEICOLO/
INIBIZIONE BLOCCASTERZO ................................. 160
AVARIA ALLARME/TENTATIVO DI EFFRAZIONE/
CHIAVE ELETTRONICA NON RICONOSCIUTA............. 160
POSSIBILE PRESENZA GHIACCIO SU STRADA .......... 161
PRERISCALDO CANDELETTE/
AVARIA PRERISCALDO CANDELETTE ....................... 161
PRESENZA ACQUA NEL FILTRO GASOLIO ................ 162INTERVENTO INTERRUTTORE INERZIALE BLOCCO
CARBURANTE .................................................... 162
AVARIA SISTEMA ABS ......................................... 163
AVARIA EBD ....................................................... 163
SISTEMA VDC .................................................... 163
AVARIA HILL HOLDER .......................................... 164
SISTEMA ASR (ANTISLITTAMENTO RUOTE)............ 164
AVARIA LUCI ESTERNE ......................................... 164
AVARIA LUCI STOP .............................................. 165
LUCI RETRONEBBIA............................................. 165
LUCI FENDINEBBIA ............................................. 165
LUCI DI POSIZIONE/FOLLOW ME HOME................ 165
LUCI ANABBAGLIANTI .......................................... 165
LUCI ABBAGLIANTI .............................................. 165
INDICATORE DI DIREZIONE SINISTRO ................... 166
INDICATORE DI DIREZIONE DESTRO....................... 166
AVARIA SENSORE CREPUSCOLARE.......................... 166
AVARIA SENSORE PIOGGIA.................................... 166
AVARIA SENSORI PARCHEGGIO ............................. 166
RISERVA COMBUSTIBILE – LIMITATA AUTONOMIA... 167
CRUISE CONTROL .............................................. 167
TRAPPOLA PARTICOLATO INTASATA ....................... 167
AVARIA SISTEMA ANTIPIZZICAMENTO CRISTALLI ...... 167
INSUFFICIENTE LIVELLO LIQUIDO LAVACRISTALLO ... 168
VELOCITÀ LIMITE SUPERATA ................................. 168

BAGAGLIAIO
APERTO
La visualizzazione del simbo-
lo
R(di colore rosso) + messaggio
sul display segnala l’imperfetta chiusu-
ra del bagagliaio.
COFANO APERTO
(ove previsto)
La visualizzazione del simbo-
lo
S(di colore rosso) + messaggio
sul display segnala l’imperfetta chiusu-
ra del cofano motore.
159
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA SISTEMA
DI INIEZIONE
(versioni diesel -
giallo ambra)
AVARIA SISTEMA
EOBD
(versioni benzina -
giallo ambra)

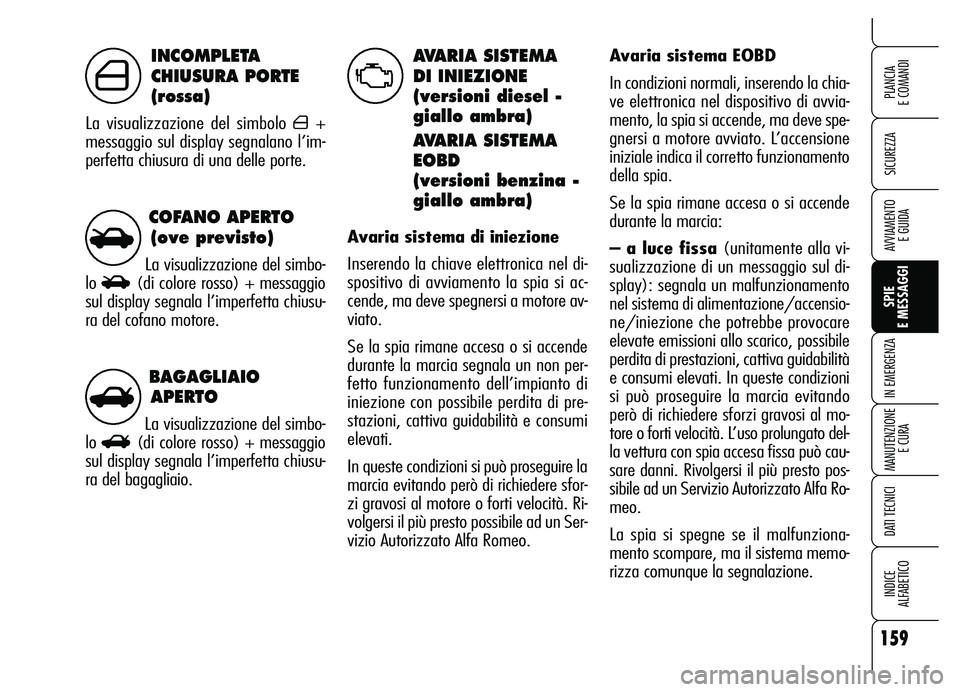

Avaria sistema di iniezione
Inserendo la chiave elettronica nel di-
spositivo di avviamento la spia si ac-
cende, ma deve spegnersi a motore av-
viato.
Se la spia rimane accesa o si accende
durante la marcia segnala un non per-
fetto funzionamento dell’impianto di
iniezione con possibile perdita di pre-
stazioni, cattiva guidabilità e consumi
elevati.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sfor-
zi gravosi al motore o forti velocità. Ri-
volgersi il più presto possibile ad un Ser-
vizio Autorizzato Alfa Romeo.Avaria sistema EOBD
In condizioni normali, inserendo la chia-
ve elettronica nel dispositivo di avvia-
mento, la spia si accende, ma deve spe-
gnersi a motore avviato. L’accensione
iniziale indica il corretto funzionamento
della spia.
Se la spia rimane accesa o si accende
durante la marcia:
– a luce fissa (unitamente alla vi-
sualizzazione di un messaggio sul di-
splay): segnala un malfunzionamento
nel sistema di alimentazione/accensio-
ne/iniezione che potrebbe provocare
elevate emissioni allo scarico, possibile
perdita di prestazioni, cattiva guidabilità
e consumi elevati. In queste condizioni
si può proseguire la marcia evitando
però di richiedere sforzi gravosi al mo-
tore o forti velocità. L’uso prolungato del-
la vettura con spia accesa fissa può cau-
sare danni. Rivolgersi il più presto pos-
sibile ad un Servizio Autorizzato Alfa Ro-
meo.
La spia si spegne se il malfunziona-
mento scompare, ma il sistema memo-
rizza comunque la segnalazione.
INCOMPLETA
CHIUSURA PORTE
(rossa)
La visualizzazione del simbolo ´+
messaggio sul display segnalano l’im-
perfetta chiusura di una delle porte.
U´
S
R

AVARIA SISTEMA
PROTEZIONE
VEICOLO
(giallo ambra)
INIBIZIONE
BLOCCASTERZO
(giallo ambra)

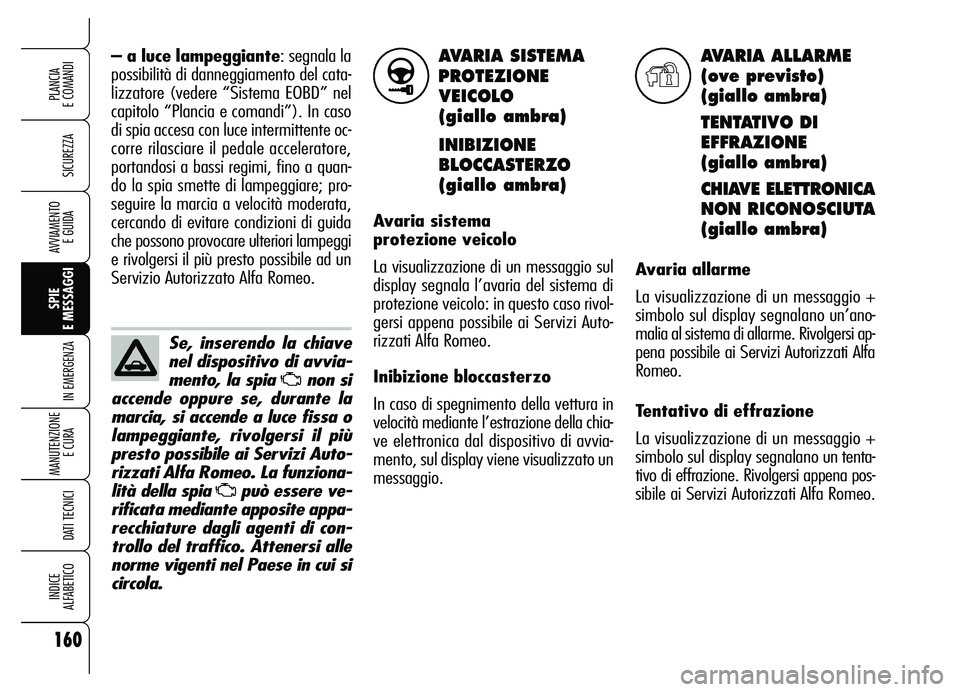

Avaria sistema
protezione veicolo
La visualizzazione di un messaggio sul
display segnala l’avaria del sistema di
protezione veicolo: in questo caso rivol-
gersi appena possibile ai Servizi Auto-
rizzati Alfa Romeo.
Inibizione bloccasterzo
In caso di spegnimento della vettura in
velocità mediante l’estrazione della chia-
ve elettronica dal dispositivo di avvia-
mento, sul display viene visualizzato un
messaggio.
AVARIA ALLARME
(ove previsto)
(giallo ambra)
TENTATIVO DI
EFFRAZIONE
(giallo ambra)
CHIAVE ELETTRONICA
NON RICONOSCIUTA
(giallo ambra)
Avaria allarme
La visualizzazione di un messaggio +
simbolo sul display segnalanoun’ano-
malia al sistema di allarme. Rivolgersi ap-
pena possibile ai Servizi Autorizzati Alfa
Romeo.
Tentativo di effrazione
La visualizzazione di un messaggio +
simbolo sul display segnalano un tenta-
tivo di effrazione. Rivolgersi appena pos-
sibile ai Servizi Autorizzati Alfa Romeo. – a luce lampeggiante: segnala la
possibilità di danneggiamento del cata-
lizzatore (vedere “Sistema EOBD” nel
capitolo “Plancia e comandi”). In caso
di spia accesa con luce intermittente oc-
corre rilasciare il pedale acceleratore,
portandosi a bassi regimi, fino a quan-
do la spia smette di lampeggiare; pro-
seguire la marcia a velocità moderata,
cercando di evitare condizioni di guida
che possono provocare ulteriori lampeggi
e rivolgersi il più presto possibile ad un
Servizio Autorizzato Alfa Romeo.
160
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa o
lampeggiante, rivolgersi il più
presto possibile ai Servizi Auto-
rizzati Alfa Romeo. La funziona-
lità della spia
Upuò essere ve-
rificata mediante apposite appa-
recchiature dagli agenti di con-
trollo del traffico. Attenersi alle
norme vigenti nel Paese in cui si
circola.
>Y

260
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICOPLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Hill Holder (sistema) ................ 103
Inattività della vettura ............... 152
Indicatore livello combustibile ..... 22
Indicatore pressione
turbocompressore ................... 24
Indicatore temperatura liquido
raffreddamento motore ........... 23
Indicatore temperatura
olio motore ........................... 24
Indicatori di direzione
– comando ........................... 65
– sostituzione
lampade ............ 186-187-188
In emergenza ...................... 169
In sosta ................................... 143
Interni .................................... 233
Interruttori blocco combustibile
e alimentazione elettrica ......... 77
Isofix universale
(seggiolino tipo) .................... 126
Kit riparazione rapida pneumatici
Fix&Go automatic .................. 176Lampada
(sostituzione di una) .............. 182
– indicazioni generali .............. 182
– tipi di lampade ................... 183
Lampeggi ................................ 65
Lavacristallo
– comando ........................... 68
– livello del liquido ................ 219
Lavafari
– comando ........................... 71
– livello del liquido ................ 219
Lavaggio intelligente ................. 69
Lavalunotto
– comando ........................... 71
– livello del liquido ................. 219
Luce bagagliaio
– sostituzione lampada .......... 192
Luce cassetto portaoggetti
– sostituzione lampada .......... 192
Luce retromarcia
– sostituzione lampada .......... 188
Luci abbaglianti
– comando ........................... 65
– sostituzione lampada .......... 185 Display multifunzionale
riconfigurabile ........................ 26
Dispositivo di avviamento .......... 19
DPF (trappola particolato) ......... 114
EOBD (sistema) ....................... 106
Emissioni di CO
2...................... 254
Equipaggiamenti interni ............. 80
Fari
– correttore assetto fari .......... 98
– orientamento del fascio
luminoso ........................... 98
– orientamento fendinebbia .... 99
– regolazione fari all’estero .... 99
Filtro aria/antipolline ................ 222
Filtro gasolio ............................ 222
Fix &Go automatic
(dispositivo) ........................... 176
Fluidi e lubrificanti .................... 251
Follow me home (dispositivo) .... 66
Freni ...................................... 241
Freno a mano .......................... 143
Fusibili (sostituzione) ................ 194

262
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICOPLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Sistema VDC ........................... 102
Sollevamento della vettura ........ 205
Sospensioni ............................. 241
Sostituzione fusibili ................... 194
Sostituzione ruota .................... 171
Sostituzione lampada esterna .... 185
Sostituzione lampada interna ..... 191
Specchi retrovisori .................... 46
Spie e messaggi ................. 153
Sterzo .................................... 241
Strumenti di bordo ................... 22
Tappo serbatoio combustibile ..... 112
Targhette
– dati identificazione ............. 236
– vernice carrozzeria .............. 237
Telecomando a radiofrequenza:
omologazioni ministeriali ......... 255
Tendina parasole ...................... 84
Tergicristallo
– comando ........................... 68
– spazzole ........................... 228
– spruzzatori ........................ 229
Tergilunotto
– comando ........................... 71– spazzole ............................ 228
– spruzzatori ......................... 229
Tetto fisso panoramico .............. 84
Traino della vettura ................... 206
Traino di rimorchi
– installazione gancio
di traino ............................ 148
Trappola del particolato (DPF) .... 114
Trasmettitori radio
e telefoni cellulari ................... 107
Trasmissione ............................ 240
Trasportare bambini
in sicurezza ........................... 121
Trip computer ........................... 37
Tubazioni in gomma ................. 228
Vano motore (pulizia) .............. 233
Vano passaggio sci ................... 81
Vani portaoggetti ................. 80-83
VDC (sistema) ......................... 102
Velocità massime ..................... 248
Verifica dei livelli ...................... 214
Vernice ................................... 231
Vetri (pulizia) .......................... 232
Volante (regolazione) ............... 45 – sostituzione ....................... 171
Ruote e pneumatici ................... 226
Safe lock (dispositivo) ............... 14
Sedili
– anteriori a regolazione
manuale ........................... 41
– anteriori a regolazione
elettrica ............................. 42
– pulizia .............................. 233
– con riscaldamento elettrico ... 43
Seggiolini
(idoneità per l’utilizzo) ........... 124
Sensore fari automatici ............. 66
Sensore pioggia ....................... 69
Sensori di parcheggio ................ 108
Sicurezza............................. 115
Simbologia .............................. 9
Sistema ABS ............................ 100
Sistema Alfa Romeo CODE ......... 9
Sistema ASR ............................ 104
Sistema EOBD ......................... 106
Sistema Hill Holder ................... 103
Sistema MSR ........................... 105
Sistema S.B.R. ........................ 117
