2007 Alfa Romeo Brera/Spider Libretto Uso Manutenzione (in Italian)

143
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

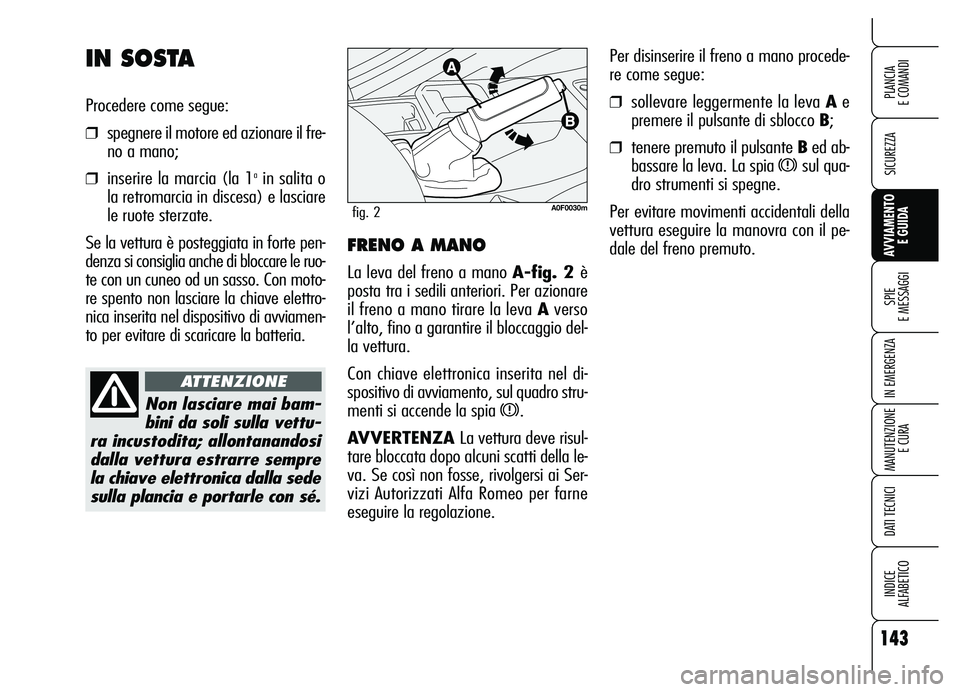

Per disinserire il freno a mano procede-
re come segue:
❒sollevare leggermente la leva Ae
premere il pulsante di sblocco B;
❒tenere premuto il pulsante Bed ab-
bassare la leva. La spia
xsul qua-
dro strumenti si spegne.
Per evitare movimenti accidentali della
vettura eseguire la manovra con il pe-
dale del freno premuto.
FRENO A MANO
La leva del freno a mano A-fig. 2 è
posta tra i sedili anteriori. Per azionare
il freno a mano tirare la leva Averso
l’alto, fino a garantire il bloccaggio del-
la vettura.
Con chiave elettronica inserita nel di-
spositivo di avviamento, sul quadro stru-
menti si accende la spia
x.
AVVERTENZA La vettura deve risul-
tare bloccata dopo alcuni scatti della le-
va. Se così non fosse, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo per farne
eseguire la regolazione.
A0F0030mfig. 2
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il fre-
no a mano;
❒inserire la marcia (la 1ain salita o
la retromarcia in discesa) e lasciare
le ruote sterzate.
Se la vettura è posteggiata in forte pen-
denza si consiglia anche di bloccare le ruo-
te con un cuneo od un sasso. Con moto-
re spento non lasciare la chiave elettro-
nica inserita nel dispositivo di avviamen-
to per evitare di scaricare la batteria.
Non lasciare mai bam-
bini da soli sulla vettu-
ra incustodita; allontanandosi
dalla vettura estrarre sempre
la chiave elettronica dalla sede
sulla plancia e portarle con sé.
ATTENZIONE

144
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

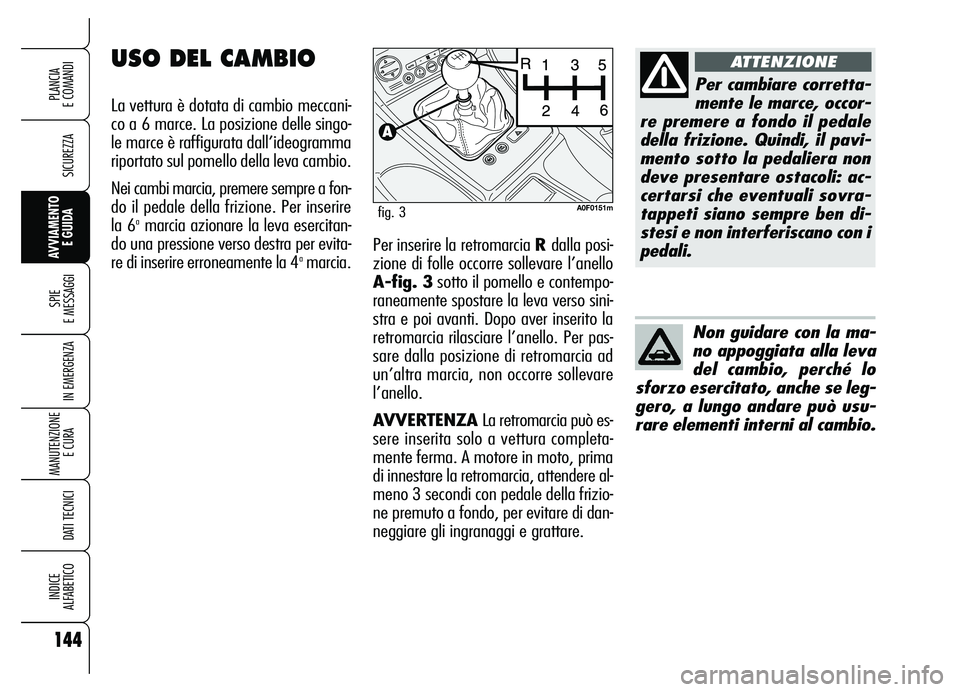

E GUIDAPer inserire la retromarcia R dalla posi-
zione di folle occorre sollevare l’anello
A-fig. 3sotto il pomello e contempo-
raneamente spostare la leva verso sini-
stra e poi avanti. Dopo aver inserito la
retromarcia rilasciare l’anello. Per pas-
sare dalla posizione di retromarcia ad
un’altra marcia, non occorre sollevare
l’anello.
AVVERTENZA La retromarcia può es-
sere inserita solo a vettura completa-
mente ferma. A motore in moto, prima
di innestare la retromarcia, attendere al-
meno 3 secondi con pedale della frizio-
ne premuto a fondo, per evitare di dan-
neggiare gli ingranaggi e grattare.
A0F0151mfig. 3
Per cambiare corretta-
mente le marce, occor-
re premere a fondo il pedale
della frizione. Quindi, il pavi-
mento sotto la pedaliera non
deve presentare ostacoli: ac-
certarsi che eventuali sovra-
tappeti siano sempre ben di-
stesi e non interferiscano con i
pedali.
ATTENZIONE
Non guidare con la ma-
no appoggiata alla leva
del cambio, perché lo
sforzo esercitato, anche se leg-
gero, a lungo andare può usu-
rare elementi interni al cambio.
USO DEL CAMBIO
La vettura è dotata di cambio meccani-
co a 6 marce. La posizione delle singo-
le marce è raffigurata dall’ideogramma
riportato sul pomello della leva cambio.
Nei cambi marcia, premere sempre a fon-
do il pedale della frizione. Per inserire
la 6
amarcia azionare la leva esercitan-
do una pressione verso destra per evita-
re di inserire erroneamente la 4
amarcia.

145
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

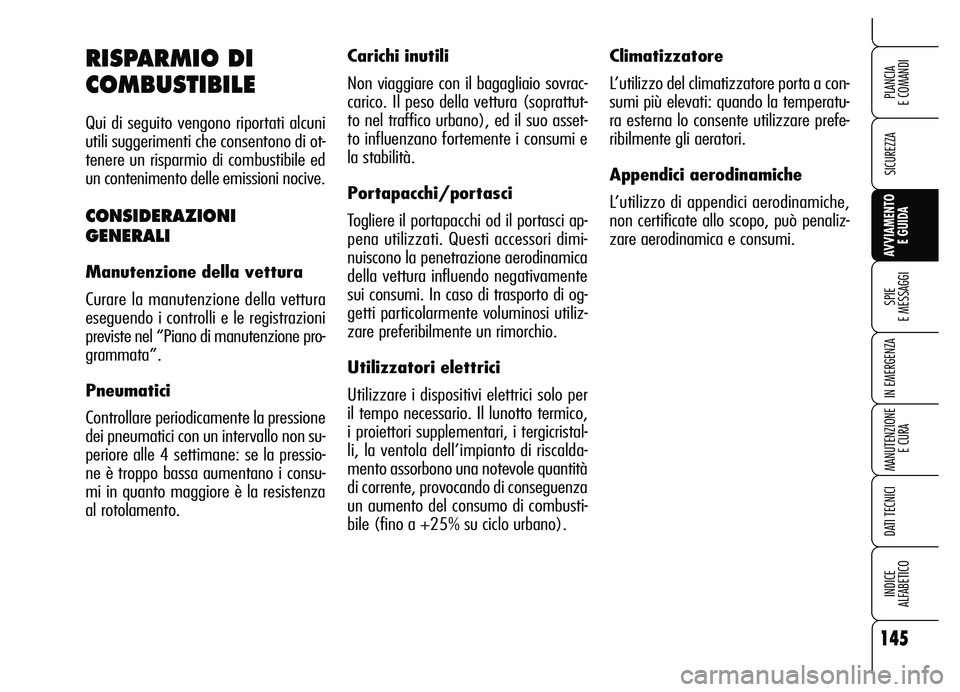

Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati: quando la temperatu-
ra esterna lo consente utilizzare prefe-
ribilmente gli aeratori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche,
non certificate allo scopo, può penaliz-
zare aerodinamica e consumi. Carichi inutili
Non viaggiare con il bagagliaio sovrac-
carico. Il peso della vettura (soprattut-
to nel traffico urbano), ed il suo asset-
to influenzano fortemente i consumi e
la stabilità.
Portapacchi/portasci
Togliere il portapacchi od il portasci ap-
pena utilizzati. Questi accessori dimi-
nuiscono la penetrazione aerodinamica
della vettura influendo negativamente
sui consumi. In caso di trasporto di og-
getti particolarmente voluminosi utiliz-
zare preferibilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per
il tempo necessario. Il lunotto termico,
i proiettori supplementari, i tergicristal-
li, la ventola dell’impianto di riscalda-
mento assorbono una notevole quantità
di corrente, provocando di conseguenza
un aumento del consumo di combusti-
bile (fino a +25% su ciclo urbano).RISPARMIO DI
COMBUSTIBILE
Qui di seguito vengono riportati alcuni
utili suggerimenti che consentono di ot-
tenere un risparmio di combustibile ed
un contenimento delle emissioni nocive.
CONSIDERAZIONI
GENERALI
Manutenzione della vettura
Curare la manutenzione della vettura
eseguendo i controlli e le registrazioni
previste nel “Piano di manutenzione pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressio-
ne è troppo bassa aumentano i consu-
mi in quanto maggiore è la resistenza
al rotolamento.

146
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

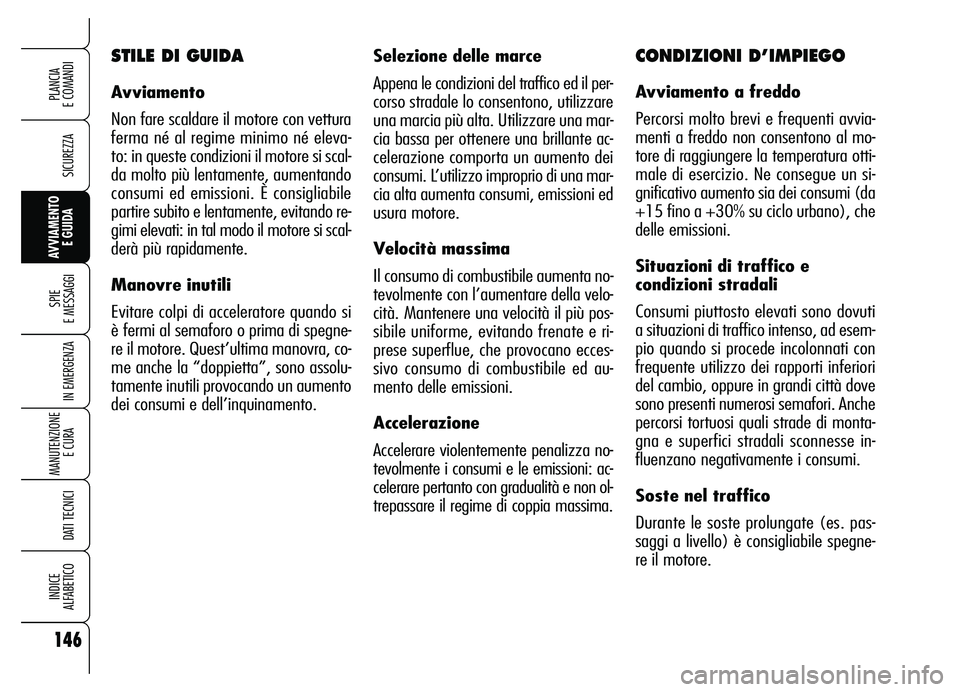

Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare
una marcia più alta. Utilizzare una mar-
cia bassa per ottenere una brillante ac-
celerazione comporta un aumento dei
consumi. L’utilizzo improprio di una mar-
cia alta aumenta consumi, emissioni ed
usura motore.
Velocità massima
Il consumo di combustibile aumenta no-
tevolmente con l’aumentare della velo-
cità. Mantenere una velocità il più pos-
sibile uniforme, evitando frenate e ri-
prese superflue, che provocano ecces-
sivo consumo di combustibile ed au-
mento delle emissioni.
Accelerazione
Accelerare violentemente penalizza no-
tevolmente i consumi e le emissioni: ac-
celerare pertanto con gradualità e non ol-
trepassare il regime di coppia massima.CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avvia-
menti a freddo non consentono al mo-
tore di raggiungere la temperatura otti-
male di esercizio. Ne consegue un si-
gnificativo aumento sia dei consumi (da
+15 fino a +30% su ciclo urbano), che
delle emissioni.
Situazioni di traffico e
condizioni stradali
Consumi piuttosto elevati sono dovuti
a situazioni di traffico intenso, ad esem-
pio quando si procede incolonnati con
frequente utilizzo dei rapporti inferiori
del cambio, oppure in grandi città dove
sono presenti numerosi semafori. Anche
percorsi tortuosi quali strade di monta-
gna e superfici stradali sconnesse in-
fluenzano negativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. pas-
saggi a livello) è consigliabile spegne-
re il motore.
STILE DI GUIDA
Avviamento
Non fare scaldare il motore con vettura
ferma né al regime minimo né eleva-
to: in queste condizioni il motore si scal-
da molto più lentamente, aumentando
consumi ed emissioni. È consigliabile
partire subito e lentamente, evitando re-
gimi elevati: in tal modo il motore si scal-
derà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si
è fermi al semaforo o prima di spegne-
re il motore. Quest’ultima manovra, co-
me anche la “doppietta”, sono assolu-
tamente inutili provocando un aumento
dei consumi e dell’inquinamento.

147
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

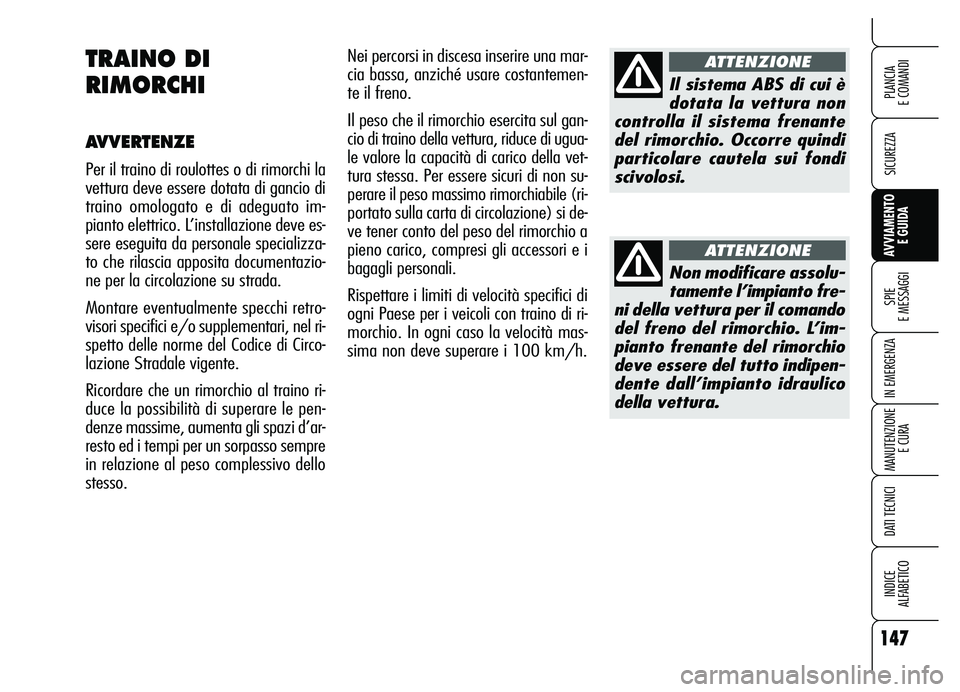

Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemen-
te il freno.
Il peso che il rimorchio esercita sul gan-
cio di traino della vettura, riduce di ugua-
le valore la capacità di carico della vet-
tura stessa. Per essere sicuri di non su-
perare il peso massimo rimorchiabile (ri-
portato sulla carta di circolazione) si de-
ve tener conto del peso del rimorchio a
pieno carico, compresi gli accessori e i
bagagli personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità mas-
sima non deve superare i 100 km/h.TRAINO DI
RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi la
vettura deve essere dotata di gancio di
traino omologato e di adeguato im-
pianto elettrico. L’installazione deve es-
sere eseguita da personale specializza-
to che rilascia apposita documentazio-
ne per la circolazione su strada.
Montare eventualmente specchi retro-
visori specifici e/o supplementari, nel ri-
spetto delle norme del Codice di Circo-
lazione Stradale vigente.
Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le pen-
denze massime, aumenta gli spazi d’ar-
resto ed i tempi per un sorpasso sempre
in relazione al peso complessivo dello
stesso.
Il sistema ABS di cui è
dotata la vettura non
controlla il sistema frenante
del rimorchio. Occorre quindi
particolare cautela sui fondi
scivolosi.
ATTENZIONE
Non modificare assolu-
tamente l’impianto fre-
ni della vettura per il comando
del freno del rimorchio. L’im-
pianto frenante del rimorchio
deve essere del tutto indipen-
dente dall’impianto idraulico
della vettura.
ATTENZIONE

148
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

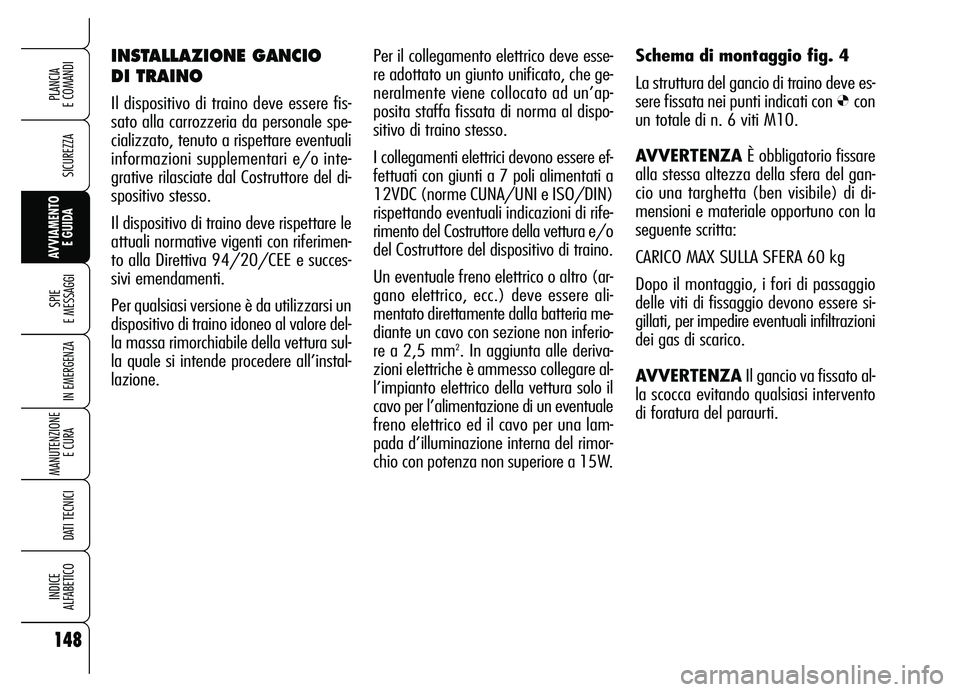

Per il collegamento elettrico deve esse-
re adottato un giunto unificato, che ge-
neralmente viene collocato ad un’ap-
posita staffa fissata di norma al dispo-
sitivo di traino stesso.
I collegamenti elettrici devono essere ef-
fettuati con giunti a 7 poli alimentati a
12VDC (norme CUNA/UNI e ISO/DIN)
rispettando eventuali indicazioni di rife-
rimento del Costruttore della vettura e/o
del Costruttore del dispositivo di traino.
Un eventuale freno elettrico o altro (ar-
gano elettrico, ecc.) deve essere ali-
mentato direttamente dalla batteria me-
diante un cavo con sezione non inferio-
re a 2,5 mm
2. In aggiunta alle deriva-
zioni elettriche è ammesso collegare al-
l’impianto elettrico della vettura solo il
cavo per l’alimentazione di un eventuale
freno elettrico ed il cavo per una lam-
pada d’illuminazione interna del rimor-

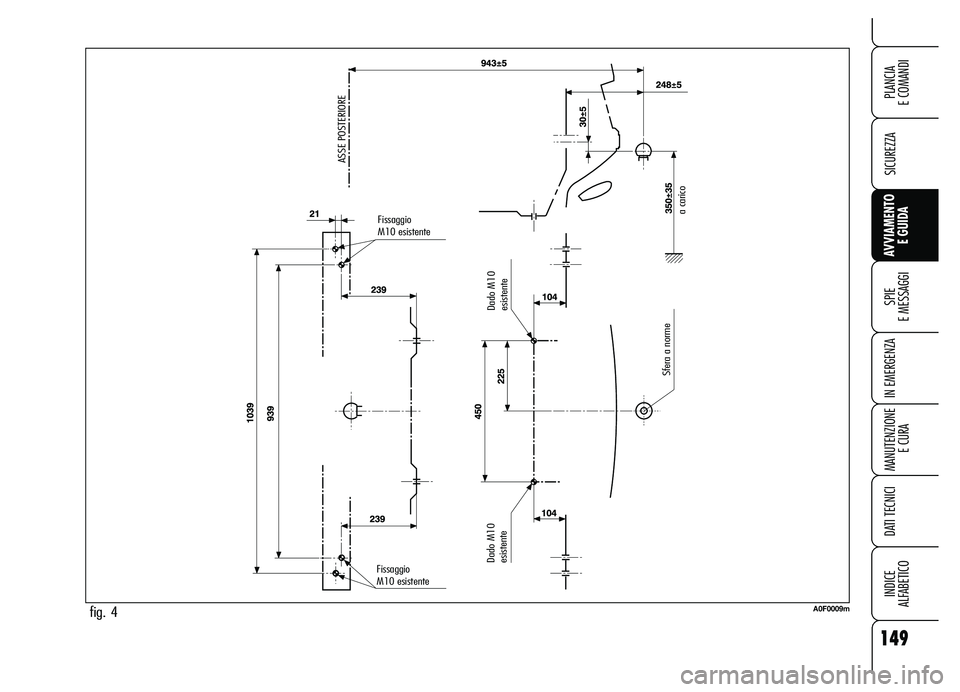

chio con potenza non superiore a 15W.Schema di montaggio fig. 4
La struttura del gancio di traino deve es-
sere fissata nei punti indicati con
Øcon
un totale di n. 6 viti M10.
AVVERTENZAÈ obbligatorio fissare
alla stessa altezza della sfera del gan-
cio una targhetta (ben visibile) di di-
mensioni e materiale opportuno con la
seguente scritta:
CARICO MAX SULLA SFERA 60 kg
Dopo il montaggio, i fori di passaggio
delle viti di fissaggio devono essere si-
gillati, per impedire eventuali infiltrazioni
dei gas di scarico.
AVVERTENZAIl gancio va fissato al-
la scocca evitando qualsiasi intervento
di foratura del paraurti.
INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere fis-
sato alla carrozzeria da personale spe-
cializzato, tenuto a rispettare eventuali
informazioni supplementari e/o inte-
grative rilasciate dal Costruttore del di-
spositivo stesso.
Il dispositivo di traino deve rispettare le
attuali normative vigenti con riferimen-
to alla Direttiva 94/20/CEE e succes-
sivi emendamenti.
Per qualsiasi versione è da utilizzarsi un
dispositivo di traino idoneo al valore del-
la massa rimorchiabile della vettura sul-
la quale si intende procedere all’instal-
lazione.

149
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
fig. 4A0F0009m
ASSE POSTERIORE
Fissaggio
M10 esistente
Fissaggio
M10 esistente
Dado M10
esistente Dado M10
esistente
Sfera a norme
a carico

150
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

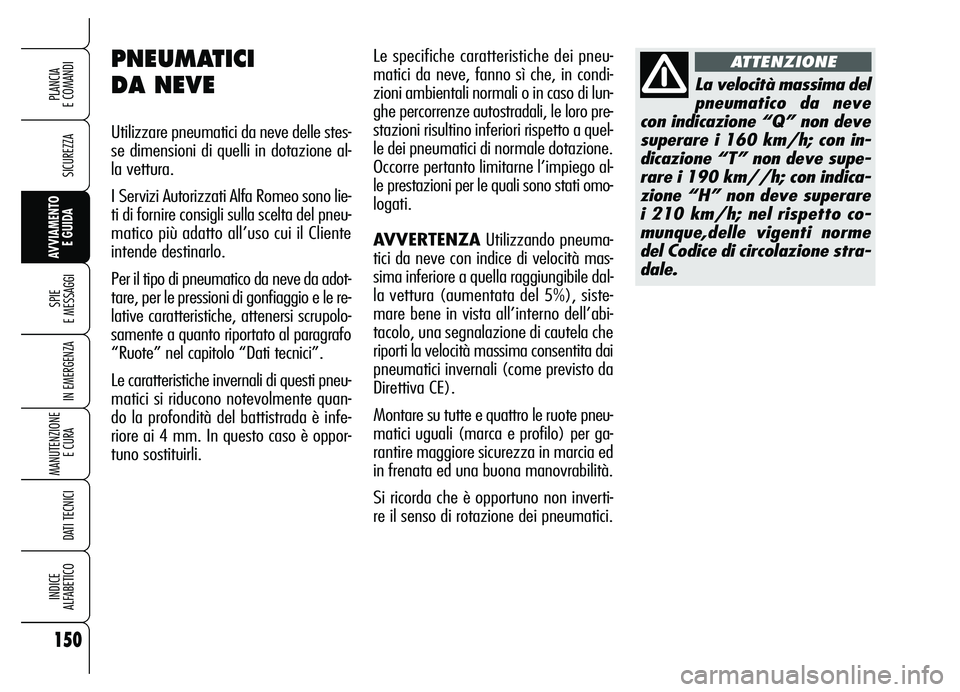

Le specifiche caratteristiche dei pneu-
matici da neve, fanno sì che, in condi-
zioni ambientali normali o in caso di lun-
ghe percorrenze autostradali, le loro pre-
stazioni risultino inferiori rispetto a quel-
le dei pneumatici di normale dotazione.
Occorre pertanto limitarne l’impiego al-
le prestazioni per le quali sono stati omo-
logati.
AVVERTENZAUtilizzando pneuma-
tici da neve con indice di velocità mas-
sima inferiore a quella raggiungibile dal-
la vettura (aumentata del 5%), siste-
mare bene in vista all’interno dell’abi-
tacolo, una segnalazione di cautela che
riporti la velocità massima consentita dai
pneumatici invernali (come previsto da
Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per ga-
rantire maggiore sicurezza in marcia ed
in frenata ed una buona manovrabilità.
Si ricorda che è opportuno non inverti-
re il senso di rotazione dei pneumatici.PNEUMATICI
DA NEVE
Utilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione al-
la vettura.
I Servizi Autorizzati Alfa Romeo sono lie-
ti di fornire consigli sulla scelta del pneu-
matico più adatto all’uso cui il Cliente
intende destinarlo.
Per il tipo di pneumatico da neve da adot-
tare, per le pressioni di gonfiaggio e le re-
lative caratteristiche, attenersi scrupolo-
samente a quanto riportato al paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quan-
do la profondità del battistrada è infe-
riore ai 4 mm. In questo caso è oppor-
tuno sostituirli.
La velocità massima del
pneumatico da neve
con indicazione “Q” non deve
superare i 160 km/h; con in-
dicazione “T” non deve supe-
rare i 190 km//h; con indica-
zione “H” non deve superare
i 210 km/h; nel rispetto co-
munque,delle vigenti norme
del Codice di circolazione stra-
dale.
ATTENZIONE
