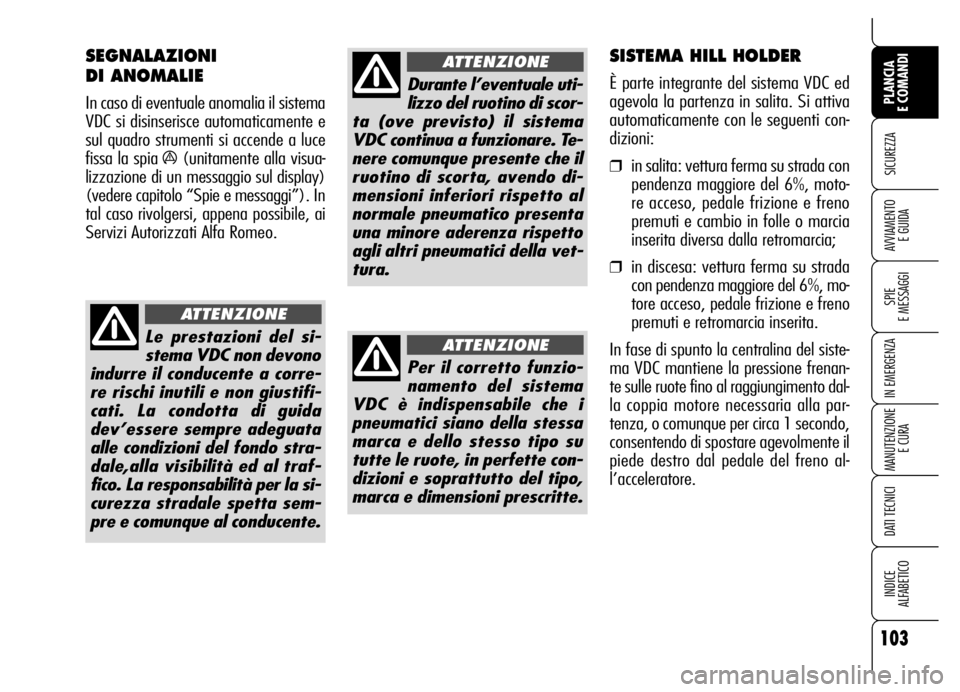

103
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Le prestazioni del si-
stema VDC non devono
indurre il conducente a corre-
re rischi inutili e non giustifi-
cati. La condotta di guida
dev’essere sempre adeguata
alle condizioni del fondo stra-
dale,alla visibilità ed al traf-
fico. La responsabilità per la si-
curezza stradale spetta sem-
pre e comunque al conducente.
ATTENZIONE
Durante l’eventuale uti-
lizzo del ruotino di scor-
ta (ove previsto) il sistema
VDC continua a funzionare. Te-
nere comunque presente che il
ruotino di scorta, avendo di-
mensioni inferiori rispetto al
normale pneumatico presenta
una minore aderenza rispetto
agli altri pneumatici della vet-
tura.
ATTENZIONE
Per il corretto funzio-
namento del sistema
VDC è indispensabile che i
pneumatici siano della stessa
marca e dello stesso tipo su
tutte le ruote, in perfette con-
dizioni e soprattutto del tipo,
marca e dimensioni prescritte.
ATTENZIONE
SISTEMA HILL HOLDER
È parte integrante del sistema VDC ed
agevola la partenza in salita. Si attiva
automaticamente con le seguenti con-
dizioni:
❒in salita: vettura ferma su strada con
pendenza maggiore del 6%, moto-
re acceso, pedale frizione e freno
premuti e cambio in folle o marcia
inserita diversa dalla retromarcia;
❒in discesa: vettura ferma su strada
con pendenza maggiore del 6%, mo-
tore acceso, pedale frizione e freno
premuti e retromarcia inserita.
In fase di spunto la centralina del siste-
ma VDC mantiene la pressione frenan-
te sulle ruote fino al raggiungimento dal-
la coppia motore necessaria alla par-
tenza, o comunque per circa 1 secondo,
consentendo di spostare agevolmente il
piede destro dal pedale del freno al-
l’acceleratore.
SEGNALAZIONI
DI ANOMALIE
In caso di eventuale anomalia il sistema
VDC si disinserisce automaticamente e
sul quadro strumenti si accende a luce
fissa la spia
á(unitamente alla visua-
lizzazione di un messaggio sul display)
(vedere capitolo “Spie e messaggi”). In
tal caso rivolgersi, appena possibile, ai
Servizi Autorizzati Alfa Romeo.

L’azione del sistema ASR risulta parti-
colarmente utile nelle seguenti condi-
zioni:
❒slittamento in curva della ruota in-
terna, dovuto alle variazioni dina-
miche del carico o all’eccessiva ac-
celerazione;
❒eccessiva potenza trasmessa alle
ruote, anche in relazione alle condi-
zioni del fondo stradale;
❒accelerazione su fondi sdrucciolevo-
li, innevati o ghiacciati;
❒perdita di aderenza su fondo ba-
gnato (aquaplaning). Trascorso tale tempo, senza che sia sta-
ta effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è possi-
bile percepire un tipico rumore di sgan-
cio meccanico dei freni, che indica l’im-
minente movimento della vettura.
Segnalazioni di anomalie
Un’eventuale anomalia del sistema è se-
gnalata dalla visualizzazione di un mes-
saggio sul display (vedere capitolo “Spie
e messaggi”).
AVVERTENZA Il sistema Hill Holder
non è un freno di stazionamento, per-
tanto non abbandonare la vettura sen-
za aver azionato il freno a mano, spen-
to il motore ed inserito la prima mar-
cia.

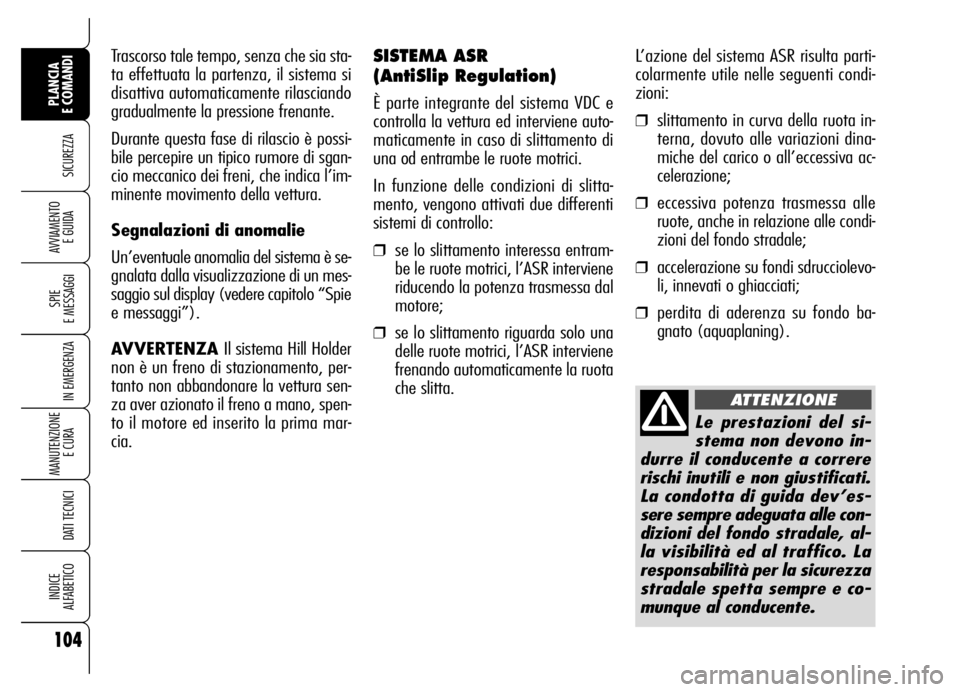

104
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Le prestazioni del si-
stema non devono in-
durre il conducente a correre
rischi inutili e non giustificati.
La condotta di guida dev’es-
sere sempre adeguata alle con-
dizioni del fondo stradale, al-
la visibilità ed al traffico. La
responsabilità per la sicurezza
stradale spetta sempre e co-
munque al conducente.
ATTENZIONE
SISTEMA ASR
(AntiSlip Regulation)
È parte integrante del sistema VDC e
controlla la vettura ed interviene auto-
maticamente in caso di slittamento di
una od entrambe le ruote motrici.
In funzione delle condizioni di slitta-
mento, vengono attivati due differenti
sistemi di controllo:
❒se lo slittamento interessa entram-
be le ruote motrici, l’ASR interviene
riducendo la potenza trasmessa dal
motore;
❒se lo slittamento riguarda solo una
delle ruote motrici, l’ASR interviene
frenando automaticamente la ruota
che slitta.

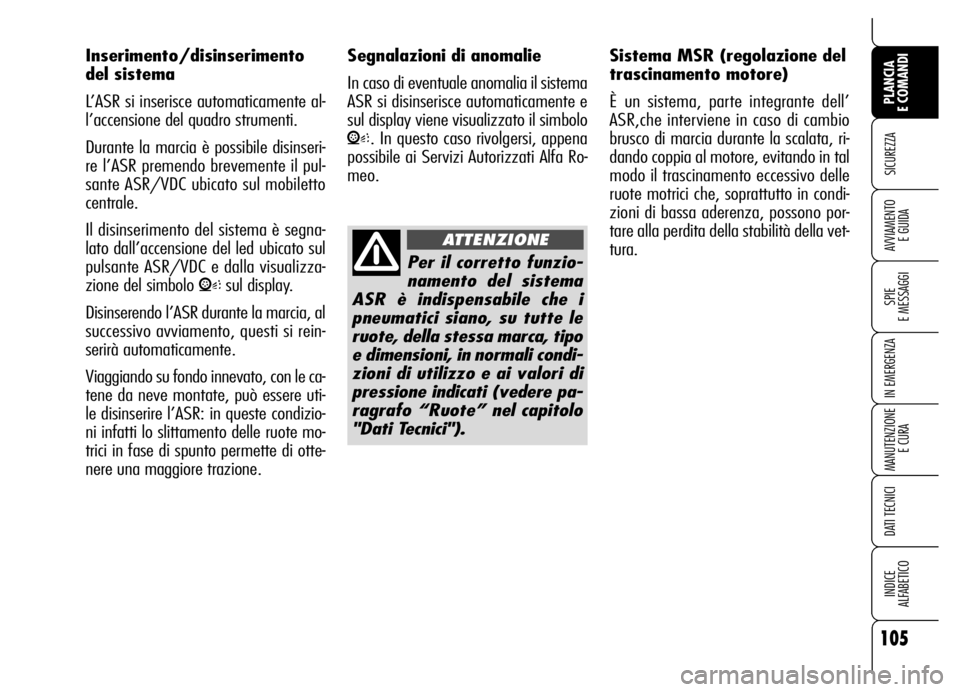

105
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Inserimento/disinserimento
del sistema
L’ASR si inserisce automaticamente al-
l’accensione del quadro strumenti.
Durante la marcia è possibile disinseri-
re l’ASR premendo brevemente il pul-
sante ASR/VDC ubicato sul mobiletto
centrale.
Il disinserimento del sistema è segna-
lato dall’accensione del led ubicato sul
pulsante ASR/VDC e dalla visualizza-
zione del simbolo
Vsul display.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si rein-
serirà automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere uti-
le disinserire l’ASR: in queste condizio-
ni infatti lo slittamento delle ruote mo-
trici in fase di spunto permette di otte-
nere una maggiore trazione.Sistema MSR (regolazione del
trascinamento motore)
È un sistema, parte integrante dell’
ASR,che interviene in caso di cambio
brusco di marcia durante la scalata, ri-
dando coppia al motore, evitando in tal
modo il trascinamento eccessivo delle
ruote motrici che, soprattutto in condi-
zioni di bassa aderenza, possono por-
tare alla perdita della stabilità della vet-
tura.
Per il corretto funzio-
namento del sistema
ASR è indispensabile che i
pneumatici siano, su tutte le
ruote, della stessa marca, tipo
e dimensioni, in normali condi-
zioni di utilizzo e ai valori di
pressione indicati (vedere pa-
ragrafo “Ruote” nel capitolo
"Dati Tecnici").
ATTENZIONE
Segnalazioni di anomalie
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sul display viene visualizzato il simbolo
V. In questo caso rivolgersi, appena
possibile ai Servizi Autorizzati Alfa Ro-
meo.

AUTORADIO
La vettura è equipaggiata di autoradio
con lettore di CD o CD MP3 (ove previ-
sto). Per quanto riguarda il funziona-
mento dell’autoradio far riferimento a
quanto riportato nel Supplemento alle-
gato al presente Libretto.
106
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi conti-
nua dei componenti correlati alle emis-
sioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti (uni-
tamente alla visualizzazione di un mes-
saggio sul display) (vedere capitolo
“Spie e messaggi”), la condizione di de-
terioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Il sistema dispone inoltre di un connet-
tore, interfacciabile con adeguata stru-
mentazione, che permette la lettura dei
codici di errore memorizzati in centrali-
na, insieme con una serie di parametri
specifici della diagnosi e del funziona-
mento del motore.
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa
o lampeggiante rivolgersi il più
presto possibile ai Servizi Au-
torizzati Alfa Romeo. La fun-
zionalità della spia
Upuò es-
sere verificata mediante appo-
site apparecchiature dagli agen-
ti di controllo del traffico. At-
tenersi alle norme vigenti nel
Paese in cui si circola.
Questa verifica è possibile anche agli
agenti addetti al controllo del traffico.
AVVERTENZADopo l’eliminazione
dell’inconveniente, per la verifica com-
pleta dell’impianto i Servizi Autorizza-
ti Alfa Romeo sono tenuti ad effettua-
re test al banco di prova e, qualora fos-
se necessario, prove su strada le qua-
li possono richiedere anche lunga per-
correnza.

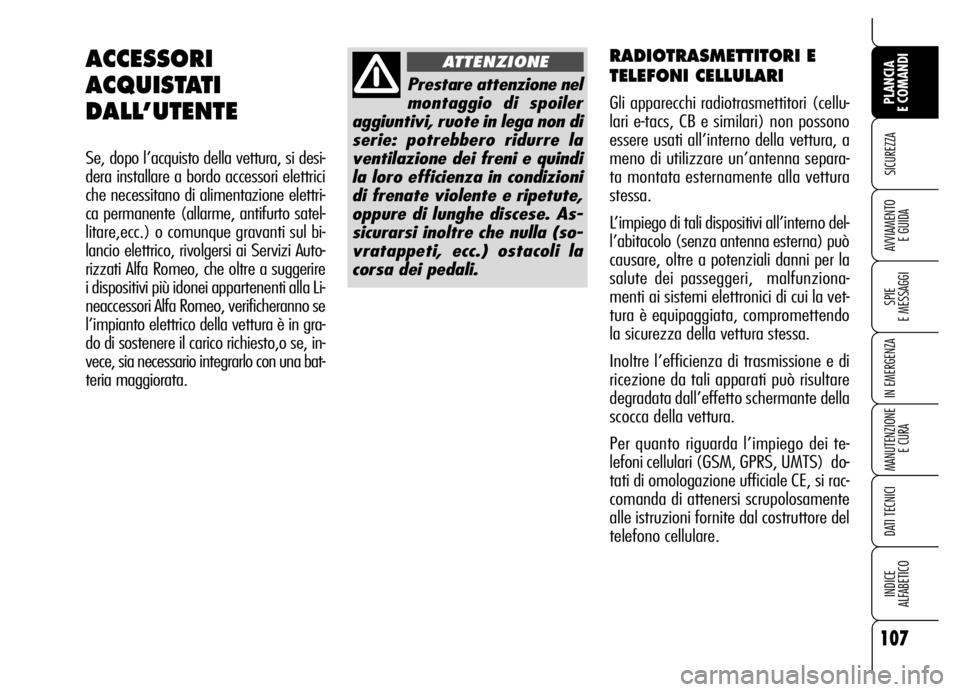

107
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
RADIOTRASMETTITORI E
TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari e-tacs, CB e similari) non possono
essere usati all’interno della vettura, a
meno di utilizzare un’antenna separa-
ta montata esternamente alla vettura
stessa.
L’impiego di tali dispositivi all’interno del-
l’abitacolo (senza antenna esterna) può
causare, oltre a potenziali danni per la
salute dei passeggeri, malfunziona-
menti ai sistemi elettronici di cui la vet-
tura è equipaggiata, compromettendo
la sicurezza della vettura stessa.
Inoltre l’efficienza di trasmissione e di
ricezione da tali apparati può risultare
degradata dall’effetto schermante della
scocca della vettura.
Per quanto riguarda l’impiego dei te-
lefoni cellulari (GSM, GPRS, UMTS) do-
tati di omologazione ufficiale CE, si rac-
comanda di attenersi scrupolosamente
alle istruzioni fornite dal costruttore del
telefono cellulare.
ACCESSORI
ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si desi-
dera installare a bordo accessori elettrici
che necessitano di alimentazione elettri-
ca permanente (allarme, antifurto satel-
litare,ecc.) o comunque gravanti sul bi-
lancio elettrico, rivolgersi ai Servizi Auto-
rizzati Alfa Romeo, che oltre a suggerire
i dispositivi più idonei appartenenti alla Li-
neaccessori Alfa Romeo, verificheranno se
l’impianto elettrico della vettura è in gra-
do di sostenere il carico richiesto,o se, in-
vece, sia necessario integrarlo con una bat-
teria maggiorata.
Prestare attenzione nel
montaggio di spoiler
aggiuntivi, ruote in lega non di
serie: potrebbero ridurre la
ventilazione dei freni e quindi
la loro efficienza in condizioni
di frenate violente e ripetute,
oppure di lunghe discese. As-
sicurarsi inoltre che nulla (so-
vratappeti, ecc.) ostacoli la
corsa dei pedali.
ATTENZIONE

108
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SENSORI DI
PARCHEGGIO
(ove previsti)
I sensori di parcheggio forniscono al gui-
datore un’informazione di distanza du-
rante la fase di avvicinamento ad osta-
coli retrostanti la vettura.
Il sistema costituisce quindi un aiuto al-
la manovra di parcheggio, in quanto per-
mette l’individuazione di ostacoli al di
fuori del campo di vista del guidatore.
La presenza e la distanza dell’ostacolo
dalla vettura è segnalata al guidatore
mediante una segnalazione acustica va-
riabile, la cui frequenza dipende dalla di-
stanza dell’ostacolo (alla diminuzione
della distanza dall’ostacolo corrispon-
de un aumento della frequenza della se-
gnalazione acustica).
La responsabilità del
parcheggio e di altre
manovre pericolose è sempre
e comunque affidata al condu-
cente. Effettuando queste ma-
novre, assicurarsi sempre che
nello spazio di manovra non
siano presenti né persone
(specialmente bambini) né ani-
mali. I sensori di parcheggio
costituiscono un aiuto per il
conducente, il quale però non
deve mai ridurre l’attenzione
durante le manovre potenzial-
mente pericolose anche se ese-
guite a bassa velocità.
ATTENZIONEATTIVAZIONE
I sensori si attivano, con chiave elettro-
nica inserita nel dispositivo di avvia-
mento, quando si inserisce la retromar-
cia.
I sensori si disattivano superando la ve-
locità di 18 km/h.
Quando i sensori sono attivati, il siste-
ma inizia ad emettere segnalazioni acu-
stiche dai segnalatori posteriori non ap-
pena viene rilevato un ostacolo, con una
frequenza crescente all’avvicinarsi del-
l’ostacolo.
Quando l’ostacolo si trova ad una di-
stanza inferiore a circa 30 cm, il suono
emesso è continuo.
Il segnale cessa immediatamente se la
distanza dall’ostacolo aumenta. Il ciclo
di toni rimane costante se la distanza
misurata dai sensori centrali rimane in-
variata, mentre se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di
manovre lungo i muri.

109
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDASENSORI
Il sistema, per rilevare la distanza degli
ostacoli, utilizza 4 sensori ubicati nel pa-
raurti posteriorefig. 86.
A0F0232mfig. 86
BUZZER
L’informazione di presenza e la distan-
za dell’ostacolo dalla vettura è tra-
smessa al guidatore con segnalazioni
acustiche provenienti da buzzer instal-
lati nella zona posteriore dell’abitacolo.
CAMPO D’AZIONE
DEI SENSORI
I sensori permettono al sistema di con-
trollare la parte posteriore della vettura.
La loro posizione copre infatti le zone
mediane e laterali del posteriore vettu-
ra.
Nel caso di ostacolo posizionato in zo-
na mediana, questo viene rilevato a di-
stanze inferiori a circa 1,40 m.
Nel caso di ostacolo posizionato in zo-
na laterale, questo viene rilevato a di-
stanze inferiori a 0,6 m.
Per il corretto funziona-
mento del sistema, è in-
dispensabile che i senso-
ri siano sempre puliti da fango,
sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori pre-
stare la massima attenzione a
non rigarli o danneggiarli; evi-
tare l’uso di panni asciutti, ru-
vidi o duri. I sensori devono es-
sere lavati con acqua pulita,
eventualmente con l’aggiunta di
shampoo per auto. Nelle stazio-
ni di lavaggio che utilizzano idro-
pulitrici a getto di vapore o ad
alta pressione, pulire rapida-
mente i sensori mantenendo l’u-
gello oltre i 10 cm di distanza.
Per la riverniciatura del
paraurti o per eventua-
li ritocchi di vernice nel-
la zona dei sensori, rivolgersi
esclusivamente ai Servizi Auto-
rizzati Alfa Romeo. Applicazio-
ni non corrette di vernice po-
trebbero, infatti, compromette-
re il funzionamento dei sensori
di parcheggio.

In caso di segnalazione d’avaria, dopo
aver fermato la vettura e spento il mo-
tore, provare a pulire i sensori ed assi-
curarsi di non essere in prossimità di
eventuali fonti di emissione di ultrasuo-
ni (ad es. freni pneumatici di autocarri
o martelli pneumatici).
Se è stata rimossa la causa dell’ano-
malia, il sistema riprende la piena fun-
zionalità e sul display si spengono il
messaggio + simbolo.
Se invece la spia rimane accesa rivol-
gersi ai Servizi Autorizzati Alfa Romeo
per la verifica dell’impianto, anche se
il sistema continua a funzionare. Se l’a-
varia rilevata non ne pregiudica il fun-
zionamento, il sistema continua a fun-
zionare e il malfunzionamento viene
memorizzato in modo da essere rileva-
to dai Servizi Autorizzati Alfa Romeo in
una successiva verifica.AVVERTENZE GENERALI
Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori. Gli oggetti posti a di-
stanza ravvicinata, in alcune circostan-
ze non vengono infatti rilevati dal si-
stema e pertanto possono danneggia-
re la vettura od essere danneggiati.
Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporcizia,
neve o ghiaccio depositati sui sensori o
da sistemi ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneu-
matici) presenti nelle vicinanze.
TRAINO DI RIMORCHI
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
SEGNALAZIONI DI AVARIA
La centralina del sistema effettua la ve-
rifica di tutti i componenti del sistema
ogni volta che si inserisce la chiave nel
dispositivo di avviamento. I sensori e i
relativi collegamenti elettrici vengono
poi costantemente controllati durante il
funzionamento del sistema.
L’avaria dei sensori viene segnalata dal-
la visualizzazione di un messaggio +
simbolo sul display (vedere capitolo
“Spie e messaggi”).
Il funzionamento dei
sensori viene automati-
camente disattivato al-
l’inserimento della spina del ca-
vo elettrico del rimorchio nella
presa del gancio di traino della
vettura.
110
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
