RISERVA
COMBUSTIBILE –
LIMITATA
AUTONOMIA
(giallo ambra)
La spia sull’indicatore livello combusti-
bile si accende quando nel serbatoio so-
no rimasti circa 10 litri di combustibile.
In concomitanza di autonomia inferio-
re a 50 km (o 31 mi), il display visua-
lizza un messaggio di avvertimento.
CRUISE CONTROL
(ove previsto)
(verde)
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul di-
splay) quando la ghiera del regolatore
di velocità costante viene ruotata in po-
sizione
Ü.
167
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
KÜ
AVARIA SISTEMA
ANTIPIZZICAMENTO
CRISTALLI
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando viene rileva-
ta un’anomalia al sistema antipizzica-
mento cristalli.
In questo caso rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
TRAPPOLA
PARTICOLATO
INTASATA
(versioni diesel)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando la trappola per
il articolato è intasata e il profilo di gui-
da non consente l’attivazione automa-
tica della procedura di rigenerazione.
Per permettere la rigenerazione e quin-
di pulire il filtro si consiglia di mantene-
re la vettura in marcia fino allo spegni-
mento del simbolo
h+ messaggio
dal display.
h
5
Se la spia Klampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.

168
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

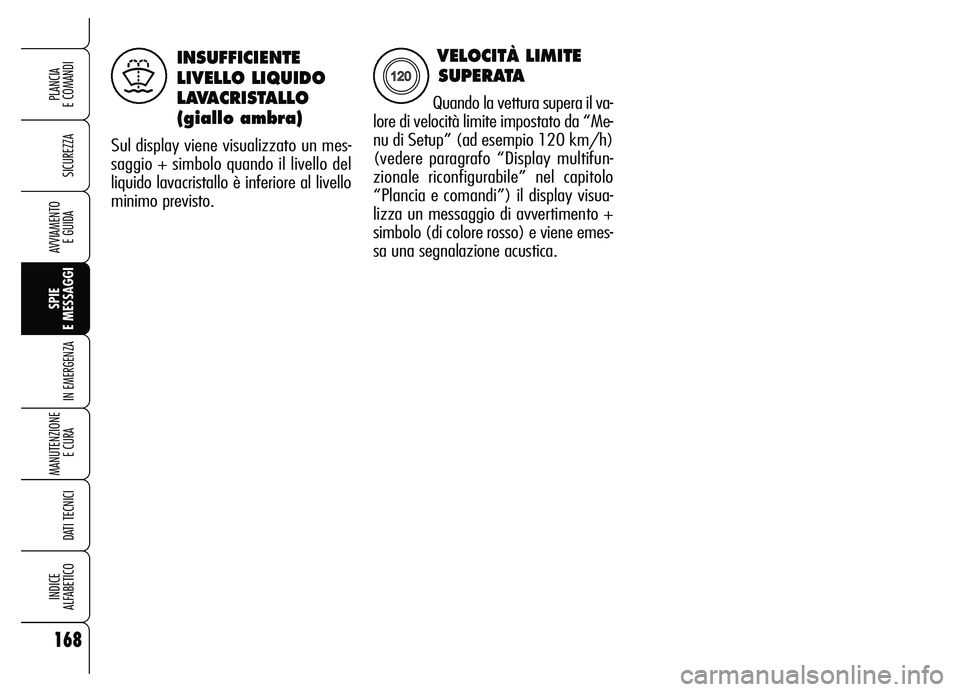

INSUFFICIENTE
LIVELLO LIQUIDO
LAVACRISTALLO
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando il livello del
liquido lavacristallo è inferiore al livello
minimo previsto.
)
VELOCITÀ LIMITE
SUPERATA
Quando la vettura supera il va-
lore di velocità limite impostato da “Me-
nu di Setup” (ad esempio 120 km/h)
(vedere paragrafo “Display multifun-
zionale riconfigurabile” nel capitolo
“Plancia e comandi”) il display visua-
lizza un messaggio di avvertimento +
simbolo (di colore rosso) e viene emes-
sa una segnalazione acustica.X

169
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

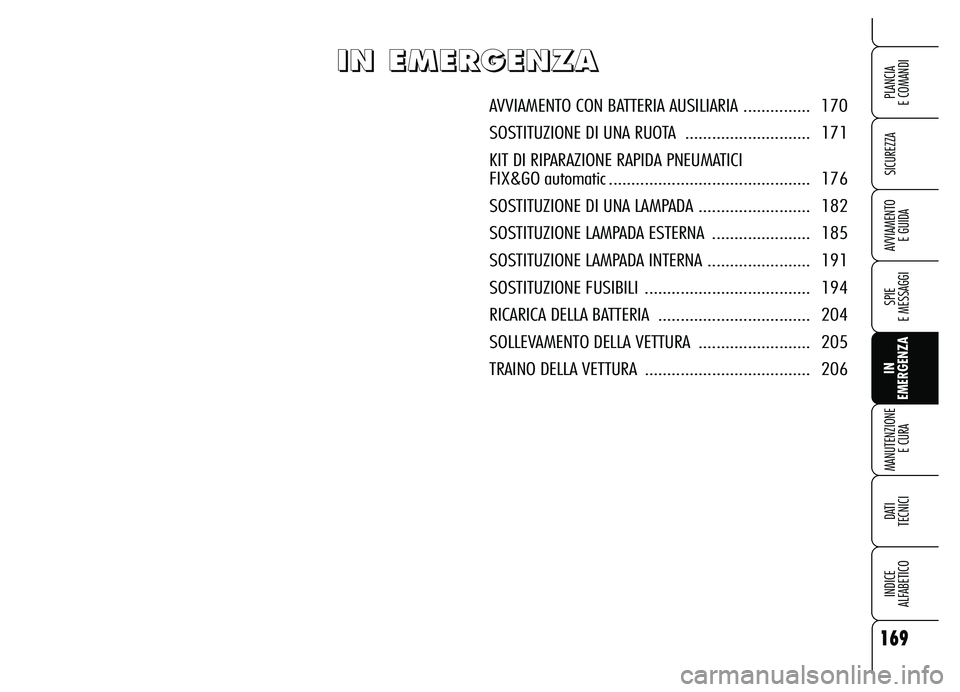

I I I I
N N N N

E E E E
M M M M
E E E E
R R R R
G G G G
E E E E
N N N N
Z Z Z Z
A A A A
AVVIAMENTO CON BATTERIA AUSILIARIA ............... 170
SOSTITUZIONE DI UNA RUOTA ............................ 171
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX&GO automatic ............................................. 176
SOSTITUZIONE DI UNA LAMPADA ......................... 182
SOSTITUZIONE LAMPADA ESTERNA ...................... 185
SOSTITUZIONE LAMPADA INTERNA ....................... 191
SOSTITUZIONE FUSIBILI ..................................... 194
RICARICA DELLA BATTERIA .................................. 204
SOLLEVAMENTO DELLA VETTURA ......................... 205
TRAINO DELLA VETTURA ..................................... 206

170
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVVERTENZANon collegare diret-
tamente i morsetti negativi delle due
batterie: eventuali scintille possono in-
cendiare il gas detonante che potrebbe
fuoriuscire dalla batteria. Se la batteria
ausiliaria è installata su un’altra vettu-
ra, occorre evitare che tra quest’ultima
e la vettura con batteria scarica vi sia-
no parti metalliche accidentalmente a
contatto.
AVVIAMENTO
CON BATTERIA
AUSILIARIA
Se la batteria è scarica, è possibile av-
viare il motore utilizzando un’altra bat-
teria, con capacità uguale o poco supe-
riore rispetto a quella scarica.
Per effettuare l’avviamento procedere
come segue fig. 1:
❒collegare i morsetti positivi (segno
+in prossimità del morsetto) delle
due batterie con un apposito cavo;
❒collegare con un secondo cavo il
morsetto negativo (–) della batte-
ria ausiliaria con un punto di massa
Esul motore della vettura da av-
viare;
❒avviare il motore;
❒quando il motore è avviato, toglie-
re i cavi, seguendo l’ordine inverso
rispetto a prima.Se dopo alcuni tentativi il motore non si
avvia, non insistere inutilmente ma ri-
volgersi ai Servizi Autorizzati Alfa Ro-
meo.
Evitare rigorosamente di
impiegare un carica bat-
teria rapido per l’avvia-
mento d’emergenza: si potreb-
bero danneggiare i sistemi elet-
tronici e le centraline di accensio-
ne e alimentazione motore.
Questa procedura di
avviamento deve esse-
re eseguita da personale
esperto poiché manovre scor-
rette possono provocare sca-
riche elettriche di notevole in-
tensità. Inoltre il liquido con-
tenuto nella batteria è veleno-
so e corrosivo, evitarne il con-
tatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi
alla batteria con fiamme libe-
re o sigarette accese e di non
provocare scintille.
ATTENZIONE
A0F0201mfig. 1

171
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

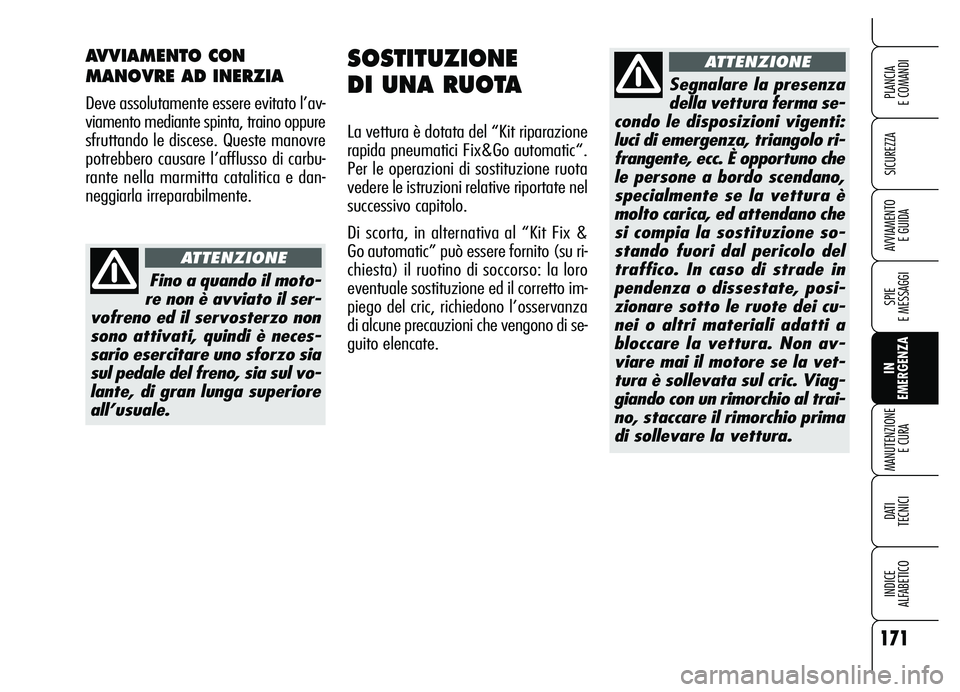

SOSTITUZIONE
DI UNA RUOTA
La vettura è dotata del “Kit riparazione
rapida pneumatici Fix&Go automatic“.
Per le operazioni di sostituzione ruota
vedere le istruzioni relative riportate nel
successivo capitolo.
Di scorta, in alternativa al “Kit Fix &
Go automatic” può essere fornito (su ri-
chiesta) il ruotino di soccorso: la loro
eventuale sostituzione ed il corretto im-
piego del cric, richiedono l’osservanza
di alcune precauzioni che vengono di se-
guito elencate.
AVVIAMENTO CON
MANOVRE AD INERZIA
Deve assolutamente essere evitato l’av-
viamento mediante spinta, traino oppure
sfruttando le discese. Queste manovre
potrebbero causare l’afflusso di carbu-
rante nella marmitta catalitica e dan-
neggiarla irreparabilmente.
Fino a quando il moto-
re non è avviato il ser-
vofreno ed il servosterzo non
sono attivati, quindi è neces-
sario esercitare uno sforzo sia
sul pedale del freno, sia sul vo-
lante, di gran lunga superiore
all’usuale.
ATTENZIONE
Segnalare la presenza
della vettura ferma se-
condo le disposizioni vigenti:
luci di emergenza, triangolo ri-
frangente, ecc. È opportuno che
le persone a bordo scendano,
specialmente se la vettura è
molto carica, ed attendano che
si compia la sostituzione so-
stando fuori dal pericolo del
traffico. In caso di strade in
pendenza o dissestate, posi-
zionare sotto le ruote dei cu-
nei o altri materiali adatti a
bloccare la vettura. Non av-
viare mai il motore se la vet-
tura è sollevata sul cric. Viag-
giando con un rimorchio al trai-
no, staccare il rimorchio prima
di sollevare la vettura.
ATTENZIONE

172
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Il ruotino di scorta in
dotazione (per versio-
ni/mercati ove previsto) è
specifico per la vettura; non
adoperarlo su veicoli di mo-
dello diverso, né utilizzare ruo-
te di soccorso di altri modelli
sulla propria vettura. Il ruoti-
no di scorta deve essere usa-
to solo in caso di emergenza.
L’impiego deve essere ridotto
al minimo indispensabile e la
velocità non deve superare gli
80 km/h. Sul ruotino è appli-
cato un adesivo sul quale sono
riassunte le principali avver-
tenze sull’impiego del ruotino
e le relative limitazioni d’uso.
L’adesivo non deve assoluta-
mente essere rimosso o co-
perto!
ATTENZIONE
Le caratteristiche di
guida della vettura, con
il ruotino montato, risultano
modificate. Evitare accelerate
e frenate violente, brusche
sterzate e curve veloci. La du-
rata complessiva del ruotino di
scorta è di circa 3000 km, do-
po tale percorrenza il pneu-
matico relativo deve essere
sostituito con un altro dello
stesso tipo. Non installare in
alcun caso un pneumatico tra-
dizionale su di un cerchio pre-
visto per l’uso come ruotino di
scorta. Far riparare e rimonta-
re la ruota sostituita il più pre-
sto possibile. Non è consenti-
to l’impiego contemporaneo di
due o più ruotini. Non ingras-
sare i filetti dei bulloni prima
di montarli: potrebbero svi-
tarsi spontaneamente.
ATTENZIONE
Il cric serve solo per la
sostituzione di ruote sul-
la vettura a cui è in dotazione
oppure su vetture dello stesso
modello. Sono assolutamente da
escludere impieghi diversi come
ad esempio sollevare vetture di
altri modelli. In nessun caso, uti-
lizzarlo per riparazioni sotto la
vettura. Il non corretto posizio-
namento del cric può provocare
la caduta della vettura solleva-
ta. Non utilizzare il cric per por-
tate superiori a quella indicata
sull’etichetta che vi si trova ap-
plicata. Sul ruotino di scorta non
possono essere montate le ca-
tene da neve, pertanto se si fo-
ra un pneumatico anteriore
(ruota motrice) e vi è necessità
di impiego delle catene, si deve
prelevare dall’asse posteriore
una ruota normale e montare il
ruotino al posto di quest’ultima.
In questo modo, avendo due
ruote normali motrici anteriori,
si possono montare su queste le
catene da neve risolvendo quin-
di la situazione di emergenza.
ATTENZIONE

173
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

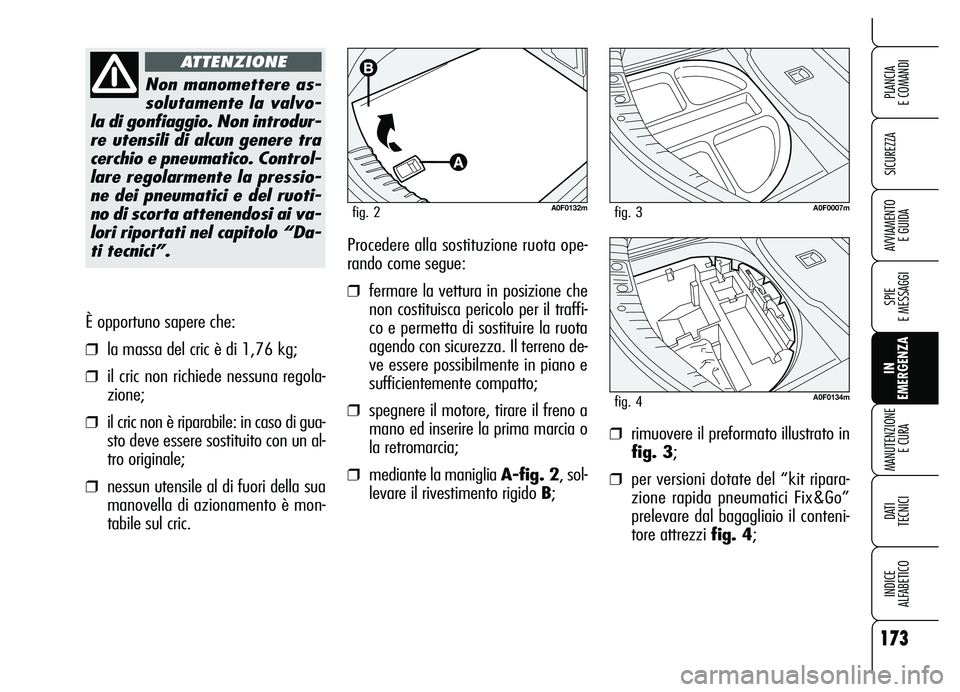

È opportuno sapere che:
❒la massa del cric è di 1,76 kg;
❒il cric non richiede nessuna regola-
zione;
❒il cric non è riparabile: in caso di gua-
sto deve essere sostituito con un al-
tro originale;
❒nessun utensile al di fuori della sua
manovella di azionamento è mon-
tabile sul cric.Procedere alla sostituzione ruota ope-
rando come segue:
❒fermare la vettura in posizione che
non costituisca pericolo per il traffi-
co e permetta di sostituire la ruota
agendo con sicurezza. Il terreno de-
ve essere possibilmente in piano e
sufficientemente compatto;
❒spegnere il motore, tirare il freno a
mano ed inserire la prima marcia o
la retromarcia;
❒mediante la maniglia A-fig. 2, sol-
levare il rivestimento rigido B;
Non manomettere as-
solutamente la valvo-
la di gonfiaggio. Non introdur-
re utensili di alcun genere tra
cerchio e pneumatico. Control-
lare regolarmente la pressio-
ne dei pneumatici e del ruoti-
no di scorta attenendosi ai va-
lori riportati nel capitolo “Da-
ti tecnici”.
ATTENZIONE
A0F0132mfig. 2
❒rimuovere il preformato illustrato in
fig. 3;
❒per versioni dotate del “kit ripara-
zione rapida pneumatici Fix&Go”
prelevare dal bagagliaio il conteni-
tore attrezzi fig. 4;
A0F0007mfig. 3
A0F0134mfig. 4

174
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
❒svitare completamente i bulloni di fis-
saggio, quindi rimuovere la ruota;
❒assicurarsi che il ruotino di scorta sia,
sulle superfici di contatto con il moz-
zo, pulito e privo di impurità che po-
trebbero, successivamente, causare
l’allentamento dei bulloni di fissag-
gio;

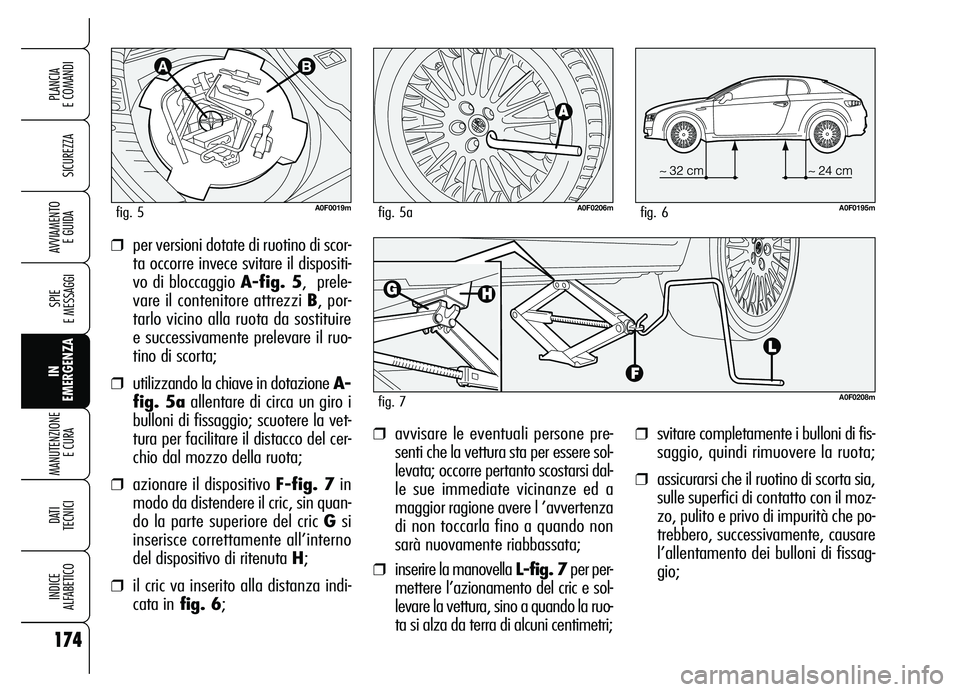

❒per versioni dotate di ruotino di scor-
ta occorre invece svitare il dispositi-
vo di bloccaggio A-fig. 5, prele-
vare il contenitore attrezzi B, por-
tarlo vicino alla ruota da sostituire
e successivamente prelevare il ruo-
tino di scorta;
❒utilizzando la chiave in dotazione A-
fig. 5aallentare di circa un giro i
bulloni di fissaggio; scuotere la vet-
tura per facilitare il distacco del cer-
chio dal mozzo della ruota;
❒azionare il dispositivo F-fig. 7in
modo da distendere il cric, sin quan-
do la parte superiore del cric Gsi
inserisce correttamente all’interno
del dispositivo di ritenuta H;
❒il cric va inserito alla distanza indi-
cata infig. 6;
A0F0208mfig. 7
A0F0195mfig. 6
❒avvisare le eventuali persone pre-
senti che la vettura sta per essere sol-
levata; occorre pertanto scostarsi dal-
le sue immediate vicinanze ed a
maggior ragione avere l ’avvertenza
di non toccarla fino a quando non
sarà nuovamente riabbassata;
❒inserire la manovella L-fig. 7per per-
mettere l’azionamento del cric e sol-
levare la vettura, sino a quando la ruo-
ta si alza da terra di alcuni centimetri;
A0F0206mfig. 5aA0F0019mfig. 5
