2007 Alfa Romeo Brera/Spider Betriebsanleitung (in German)

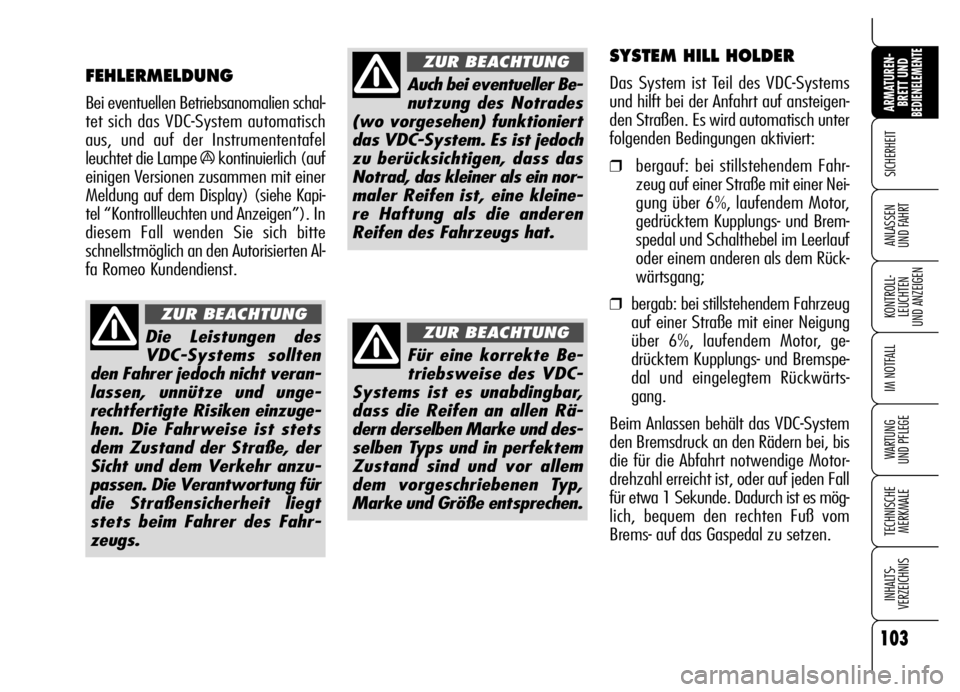

103
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Die Leistungen des
VDC-Systems sollten
den Fahrer jedoch nicht veran-
lassen, unnütze und unge-
rechtfertigte Risiken einzuge-
hen. Die Fahrweise ist stets
dem Zustand der Straße, der
Sicht und dem Verkehr anzu-
passen. Die Verantwortung für
die Straßensicherheit liegt
stets beim Fahrer des Fahr-
zeugs.
ZUR BEACHTUNG
Auch bei eventueller Be-
nutzung des Notrades
(wo vorgesehen) funktioniert
das VDC-System. Es ist jedoch
zu berücksichtigen, dass das
Notrad, das kleiner als ein nor-
maler Reifen ist, eine kleine-
re Haftung als die anderen
Reifen des Fahrzeugs hat.
ZUR BEACHTUNG
Für eine korrekte Be-
triebsweise des VDC-
Systems ist es unabdingbar,
dass die Reifen an allen Rä-
dern derselben Marke und des-
selben Typs und in perfektem
Zustand sind und vor allem
dem vorgeschriebenen Typ,
Marke und Größe entsprechen.
ZUR BEACHTUNG
SYSTEM HILL HOLDER
Das System ist Teil des VDC-Systems
und hilft bei der Anfahrt auf ansteigen-
den Straßen. Es wird automatisch unter
folgenden Bedingungen aktiviert:
❒bergauf: bei stillstehendem Fahr-
zeug auf einer Straße mit einer Nei-
gung über 6%, laufendem Motor,
gedrücktem Kupplungs- und Brem-
spedal und Schalthebel im Leerlauf
oder einem anderen als dem Rück-
wärtsgang;
❒bergab: bei stillstehendem Fahrzeug
auf einer Straße mit einer Neigung
über 6%, laufendem Motor, ge-
drücktem Kupplungs- und Bremspe-
dal und eingelegtem Rückwärts-
gang.
Beim Anlassen behält das VDC-System
den Bremsdruck an den Rädern bei, bis
die für die Abfahrt notwendige Motor-
drehzahl erreicht ist, oder auf jeden Fall
für etwa 1 Sekunde. Dadurch ist es mög-
lich, bequem den rechten Fuß vom
Brems- auf das Gaspedal zu setzen.
FEHLERMELDUNG
Bei eventuellen Betriebsanomalien schal-
tet sich das VDC-System automatisch
aus, und auf der Instrumententafel
leuchtet die Lampe
ákontinuierlich (auf
einigen Versionen zusammen mit einer
Meldung auf dem Display) (siehe Kapi-
tel “Kontrollleuchten und Anzeigen”). In
diesem Fall wenden Sie sich bitte
schnellstmöglich an den Autorisierten Al-
fa Romeo Kundendienst.

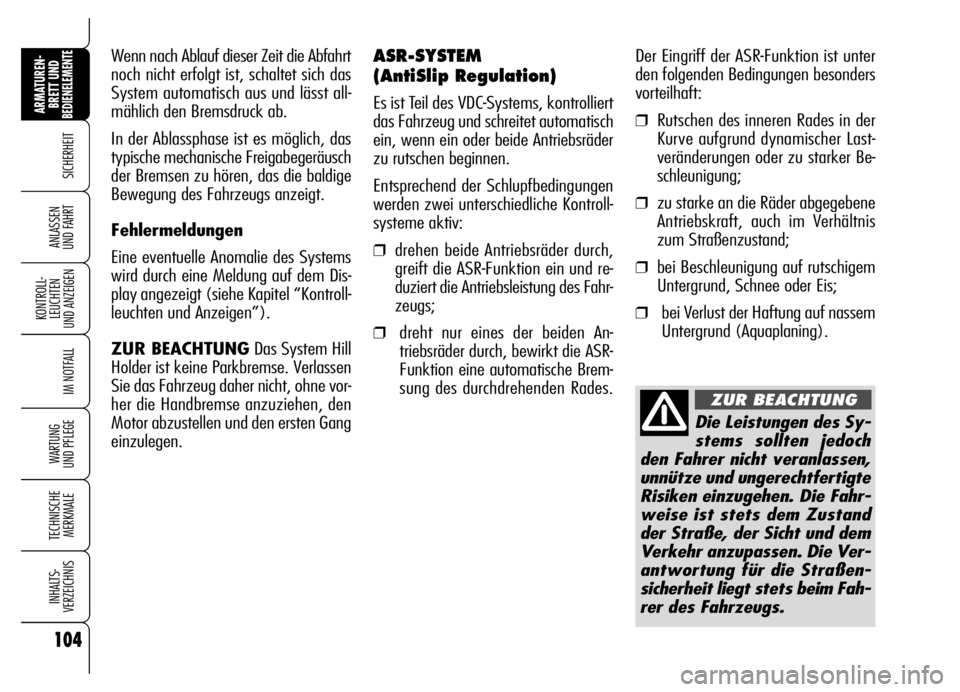

104
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Der Eingriff der ASR-Funktion ist unter
den folgenden Bedingungen besonders
vorteilhaft:
❒Rutschen des inneren Rades in der
Kurve aufgrund dynamischer Last-
veränderungen oder zu starker Be-
schleunigung;
❒zu starke an die Räder abgegebene
Antriebskraft, auch im Verhältnis
zum Straßenzustand;
❒bei Beschleunigung auf rutschigem
Untergrund, Schnee oder Eis;
❒bei Verlust der Haftung auf nassem
Untergrund (Aquaplaning). Wenn nach Ablauf dieser Zeit die Abfahrt
noch nicht erfolgt ist, schaltet sich das
System automatisch aus und lässt all-
mählich den Bremsdruck ab.
In der Ablassphase ist es möglich, das
typische mechanische Freigabegeräusch
der Bremsen zu hören, das die baldige
Bewegung des Fahrzeugs anzeigt.
Fehlermeldungen
Eine eventuelle Anomalie des Systems
wird durch eine Meldung auf dem Dis-
play angezeigt (siehe Kapitel “Kontroll-
leuchten und Anzeigen”).
ZUR BEACHTUNGDas System Hill
Holder ist keine Parkbremse. Verlassen
Sie das Fahrzeug daher nicht, ohne vor-
her die Handbremse anzuziehen, den
Motor abzustellen und den ersten Gang
einzulegen.
Die Leistungen des Sy-
stems sollten jedoch
den Fahrer nicht veranlassen,
unnütze und ungerechtfertigte
Risiken einzugehen. Die Fahr-
weise ist stets dem Zustand
der Straße, der Sicht und dem
Verkehr anzupassen. Die Ver-
antwortung für die Straßen-
sicherheit liegt stets beim Fah-
rer des Fahrzeugs.
ZUR BEACHTUNG
ASR-SYSTEM
(AntiSlip Regulation)
Es ist Teil des VDC-Systems, kontrolliert
das Fahrzeug und schreitet automatisch
ein, wenn ein oder beide Antriebsräder
zu rutschen beginnen.
Entsprechend der Schlupfbedingungen
werden zwei unterschiedliche Kontroll-
systeme aktiv:
❒drehen beide Antriebsräder durch,
greift die ASR-Funktion ein und re-
duziert die Antriebsleistung des Fahr-
zeugs;
❒dreht nur eines der beiden An-
triebsräder durch, bewirkt die ASR-
Funktion eine automatische Brem-
sung des durchdrehenden Rades.

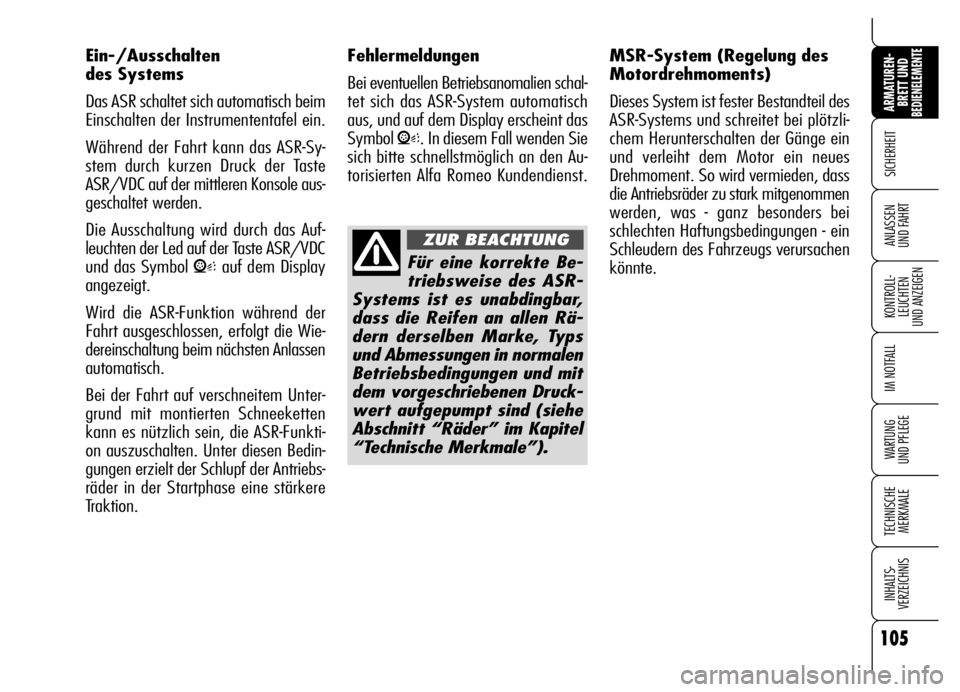

105
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Ein-/Ausschalten
des Systems
Das ASR schaltet sich automatisch beim
Einschalten der Instrumententafel ein.
Während der Fahrt kann das ASR-Sy-
stem durch kurzen Druck der Taste
ASR/VDC auf der mittleren Konsole aus-
geschaltet werden.
Die Ausschaltung wird durch das Auf-
leuchten der Led auf der Taste ASR/VDC
und das Symbol
Vauf dem Display
angezeigt.
Wird die ASR-Funktion während der
Fahrt ausgeschlossen, erfolgt die Wie-
dereinschaltung beim nächsten Anlassen
automatisch.
Bei der Fahrt auf verschneitem Unter-
grund mit montierten Schneeketten
kann es nützlich sein, die ASR-Funkti-
on auszuschalten. Unter diesen Bedin-
gungen erzielt der Schlupf der Antriebs-
räder in der Startphase eine stärkere
Traktion.MSR-System (Regelung des
Motordrehmoments)
Dieses System ist fester Bestandteil des
ASR-Systems und schreitet bei plötzli-
chem Herunterschalten der Gänge ein
und verleiht dem Motor ein neues
Drehmoment. So wird vermieden, dass
die Antriebsräder zu stark mitgenommen
werden, was - ganz besonders bei
schlechten Haftungsbedingungen - ein
Schleudern des Fahrzeugs verursachen
könnte.Für eine korrekte Be-
triebsweise des ASR-
Systems ist es unabdingbar,
dass die Reifen an allen Rä-
dern derselben Marke, Typs
und Abmessungen in normalen
Betriebsbedingungen und mit
dem vorgeschriebenen Druck-
wert aufgepumpt sind (siehe
Abschnitt “Räder” im Kapitel
“Technische Merkmale”).
ZUR BEACHTUNG
Fehlermeldungen
Bei eventuellen Betriebsanomalien schal-
tet sich das ASR-System automatisch
aus, und auf dem Display erscheint das
Symbol
V. In diesem Fall wenden Sie
sich bitte schnellstmöglich an den Au-
torisierten Alfa Romeo Kundendienst.

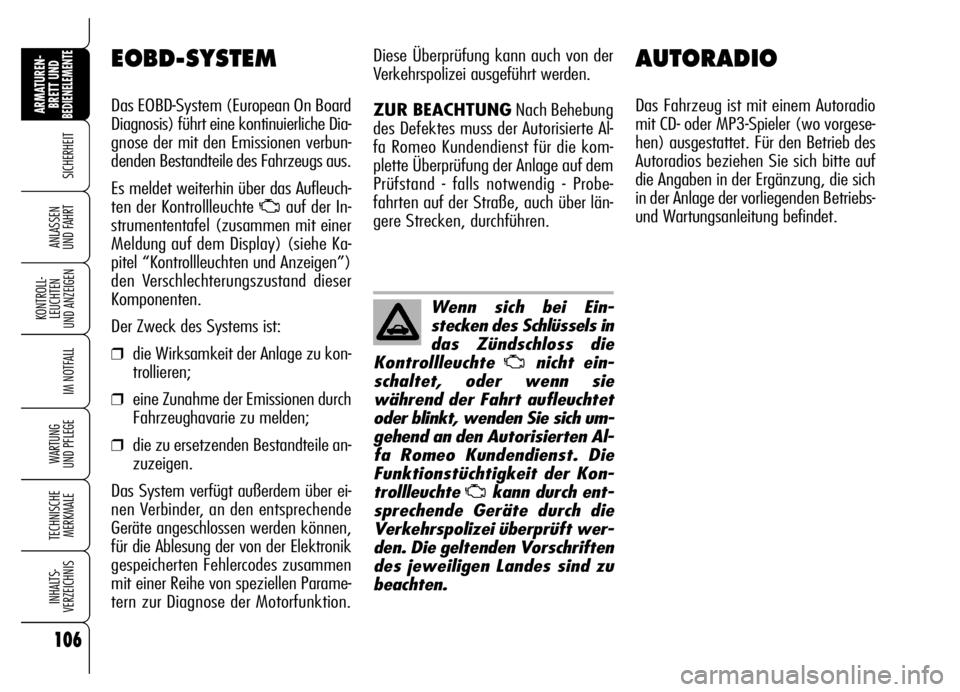

106
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUTORADIO
Das Fahrzeug ist mit einem Autoradio
mit CD- oder MP3-Spieler (wo vorgese-
hen) ausgestattet. Für den Betrieb des
Autoradios beziehen Sie sich bitte auf
die Angaben in der Ergänzung, die sich
in der Anlage der vorliegenden Betriebs-
und Wartungsanleitung befindet.
106
EOBD-SYSTEM
Das EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche Dia-
gnose der mit den Emissionen verbun-
denden Bestandteile des Fahrzeugs aus.
Es meldet weiterhin über das Aufleuch-
ten der Kontrollleuchte
Uauf der In-
strumententafel (zusammen mit einer
Meldung auf dem Display) (siehe Ka-
pitel “Kontrollleuchten und Anzeigen”)
den Verschlechterungszustand dieser
Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kon-
trollieren;
❒eine Zunahme der Emissionen durch
Fahrzeughavarie zu melden;
❒die zu ersetzenden Bestandteile an-
zuzeigen.
Das System verfügt außerdem über ei-
nen Verbinder, an den entsprechende
Geräte angeschlossen werden können,
für die Ablesung der von der Elektronik
gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellen Parame-
tern zur Diagnose der Motorfunktion.
Wenn sich bei Ein-
stecken des Schlüssels in
das Zündschloss die
Kontrollleuchte
Unicht ein-
schaltet, oder wenn sie
während der Fahrt aufleuchtet
oder blinkt, wenden Sie sich um-
gehend an den Autorisierten Al-
fa Romeo Kundendienst. Die
Funktionstüchtigkeit der Kon-
trollleuchte
Ukann durch ent-
sprechende Geräte durch die
Verkehrspolizei überprüft wer-
den. Die geltenden Vorschriften
des jeweiligen Landes sind zu
beachten.
Diese Überprüfung kann auch von der
Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNGNach Behebung
des Defektes muss der Autorisierte Al-
fa Romeo Kundendienst für die kom-
plette Überprüfung der Anlage auf dem
Prüfstand - falls notwendig - Probe-
fahrten auf der Straße, auch über län-
gere Strecken, durchführen.

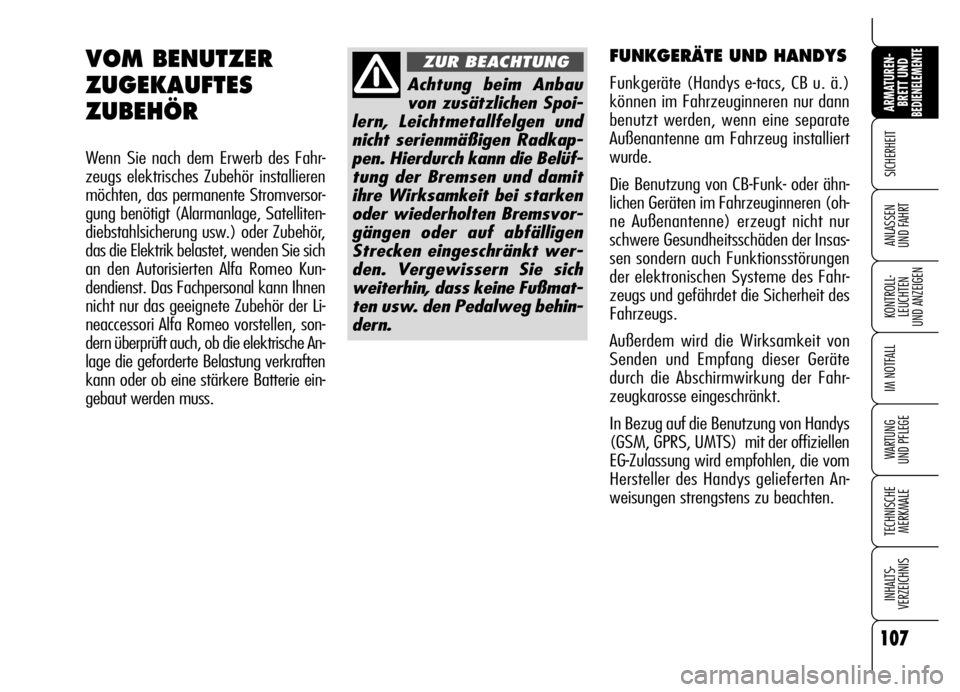

107
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
107
FUNKGERÄTE UND HANDYS
Funkgeräte (Handys e-tacs, CB u. ä.)
können im Fahrzeuginneren nur dann
benutzt werden, wenn eine separate
Außenantenne am Fahrzeug installiert
wurde.
Die Benutzung von CB-Funk- oder ähn-
lichen Geräten im Fahrzeuginneren (oh-
ne Außenantenne) erzeugt nicht nur
schwere Gesundheitsschäden der Insas-
sen sondern auch Funktionsstörungen
der elektronischen Systeme des Fahr-
zeugs und gefährdet die Sicherheit des
Fahrzeugs.
Außerdem wird die Wirksamkeit von
Senden und Empfang dieser Geräte
durch die Abschirmwirkung der Fahr-
zeugkarosse eingeschränkt.
In Bezug auf die Benutzung von Handys
(GSM, GPRS, UMTS) mit der offiziellen
EG-Zulassung wird empfohlen, die vom
Hersteller des Handys gelieferten An-
weisungen strengstens zu beachten.
VOM BENUTZER
ZUGEKAUFTES
ZUBEHÖR
Wenn Sie nach dem Erwerb des Fahr-
zeugs elektrisches Zubehör installieren
möchten, das permanente Stromversor-
gung benötigt (Alarmanlage, Satelliten-
diebstahlsicherung usw.) oder Zubehör,
das die Elektrik belastet, wenden Sie sich
an den Autorisierten Alfa Romeo Kun-
dendienst. Das Fachpersonal kann Ihnen
nicht nur das geeignete Zubehör der Li-
neaccessori Alfa Romeo vorstellen, son-
dern überprüft auch, ob die elektrische An-
lage die geforderte Belastung verkraften
kann oder ob eine stärkere Batterie ein-
gebaut werden muss.
Achtung beim Anbau
von zusätzlichen Spoi-
lern, Leichtmetallfelgen und
nicht serienmäßigen Radkap-
pen. Hierdurch kann die Belüf-
tung der Bremsen und damit
ihre Wirksamkeit bei starken
oder wiederholten Bremsvor-
gängen oder auf abfälligen
Strecken eingeschränkt wer-
den. Vergewissern Sie sich
weiterhin, dass keine Fußmat-
ten usw. den Pedalweg behin-
dern.
ZUR BEACHTUNG

108
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
108
PARKSENSOREN
(wo vorgesehen)
Die Parksensoren geben dem Fahrer in
der Annäherungsphase Informationen
über den Abstand zu Hindernissen hin-
ter dem Fahrzeug.
Das System ist daher eine Hilfe beim
Parken, da es die Hindernisse außerhalb
des Sichtfeldes des Fahrers erkennt.
Das Vorhandensein und der Abstand des
Hindernisses vom Fahrzeug werden dem
Fahrer durch ein variables akustisches
Signal, dessen Frequenz vom Abstand
des Hindernisses abhängt, angezeigt
(bei Verringerung des Abstandes zum
Hindernis erhöht sich die Frequenz des
akustischen Signals).
Die Verantwortung
beim Einparken und an-
deren gefährlichen Manövern
liegt auf jedem Fall immer
beim Fahrer. Bei Durchführung
dieser Manöver muss er sich
immer vergewissern, dass sich
dort keine Personen (insbe-
sondere Kinder) oder Tiere
aufhalten. Die Parksensoren
stellen eine Hilfe für den Fah-
rer dar, dieser darf aber
während potentiell gefährli-
chen Manövern nie die Auf-
merksamkeit verringern, auch
wenn sie bei geringer Ge-
schwindigkeit ausgeführt wer-
den.
ZUR BEACHTUNGAKTIVIERUNG
Die Sensoren schalten sich bei im Zünd-
schloss steckendem elektronischen
Schlüssel ein, wenn der Rückwärtsgang
eingelegt wird.
Die Sensoren schalten sich bei Über-
schreitung von 18 km/h aus.
Wenn die Sensoren aktiviert sind, gibt
das System akustische Signale aus den
hinteren Meldern ab, sobald ein Hin-
dernis festgestellt wird. Die Frequenz er-
höht sich bei Verringerung des Abstan-
des zum Hindernis.
Wenn der Abstand zwischen Fahrzeug
und Hindernis kleiner als ca. 30 cm ist,
ist das akustische Signal konstant.
Das Signal endet sofort, wenn sich der
Abstand zum Hindernis erhöht. Der
Klangzyklus bleibt konstant, wenn der
von den mittleren Sensoren gemessene
Abstand unverändert bleibt, während
das Signal nach etwa 3 Sekunden ab-
gebrochen wird, wenn diese Situation
für die seitlichen Sensoren eintritt, um
Anzeigen z. B. bei Manövern entlang
von Mauern zu vermeiden.

109
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTSENSOREN
Das System verwendet für die Erken-
nung des Abstands zu den Hindernissen
4 Sensoren, die sich in der hinteren
Stoßstange befindenAbb. 86.
A0F0232mAbb. 86
SUMMER
Die Information über das Vorhandensein
von Hindernissen und den Abstand des
Fahrzeugs wird dem Fahrer durch aku-
stische Signale aus Summern übermit-
telt, die im hinteren Bereich des Innen-
raums installiert sind.
WIRKUNGSFELD
DER SENSOREN
Die Sensoren ermöglichen dem System,
den hinteren Teil des Fahrzeugs zu kon-
trollieren.
Ihre Position deckt nämlich die mittleren
und seitlichen Bereiche des Hinterteils
des Fahrzeugs.
Ein Hindernis, das sich im mittleren Be-
reich befindet, wird in einem Abstand
unter etwa 1,40 m erkannt.
Wenn sich ein Hindernis im seitlichen Be-
reich befindet, wird es in einem Abstand
unter 0,6 m erkannt.
Für die korrekte Ar-
beitsweise des Systems
müssen die Sensoren frei
von Schlamm, Schmutz, Eis oder
Schnee sein. Während des Rei-
nigungsvorgangs muss das Ver-
kratzen oder die Beschädigung
der Sensoren sorgfältig vermie-
den werden. Benutzen Sie keine
trockenen, rauen oder harten
Lappen. Die Sensoren müssen
mit sauberem Wasser mit Zu-
gabe von Autoshampoo gewa-
schen werden. In den Auto-
waschanlagen, die Hydroreini-
ger mit Dampfstrahler oder
Hochdruckstrahler verwenden,
sollte man die Sensoren schnell
reinigen, wobei man die Düse in
mehr als 10 cm Entfernung hält.
Für den Neuanstrich der
Stoßstange oder für
eventuelle Ausbesse-
rungen am Lack im Sensorbe-
reich wenden Sie sich bitte aus-
schließlich an den Autorisierten
Alfa Romeo Kundendienst. Nicht
korrekte Anwendungen des
Lacks könnten nämlich den Be-
trieb der Parksensoren beein-
trächtigen.

110
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Halten Sie bei einer Störungsanzeige an,
stellen Sie den Motor ab, und versuchen
Sie, die Sensoren zu reinigen. Stellen
Sie sicher, dass Sie sich nicht in der Nähe
von eventuellen Ultraschallsystemen (z.
B. pneumatische Bremsen von LKWS
oder Presslufthämmer) befinden.
Wenn der Defekt behoben wurde,
nimmt das System seinen vollständigen
Betrieb wieder auf, und auf dem Display
erlöschen die Meldung + Symbol.
Leuchtet die Kontrollleuchte dagegen
weiterhin, wenden Sie sich für eine
Überprüfung der Anlage an den Autori-
sierten Alfa Romeo Kundendienst, auch
wenn das System weiterhin funktioniert.
Wenn die festgestellte Störung den Be-
trieb nicht beeinträchtigt, funktioniert
das System weiterhin, und die Störung
wird gespeichert, um bei der folgenden
Kontrolle vom Autorisierten Alfa Romeo
Kundendienst festgestellt werden zu
können.ALLGEMEINE HINWEISE
Beim Einparken muss man immer auf
Hindernisse achten, die sich ober- oder
unterhalb der Sensoren befinden. Ge-
genstände in nächster Nähe zum Fahr-
zeug können unter Umständen vom Sy-
stem nicht erkannt werden und daher
das Fahrzeug beschädigen oder selbst
beschädigt werden.
Die von den Sensoren gesendeten Sig-
nale können durch Beschädigung der
Sensoren selbst, durch Schmutz, Schnee
oder Eis auf den Sensoren oder durch in
der Nähe befindliche Ultraschallsysteme
(z. B. pneumatische Bremsen von LK-
Ws oder Presslufthämmer) verfälscht
werden.
ZIEHEN VON ANHÄNGERN
Die Sensoren werden beim Herauszie-
hen des Kabelsteckers des Anhängers
automatisch reaktiviert.
MELDUNG VON FEHLERN
Das Steuergerät des Systems führt die
Kontrolle aller Komponenten des Sy-
stems jedes Mal aus, wenn der Schlüs-
sel ins Zündschloss gesteckt wird. Die
Sensoren und entsprechenden elektri-
schen Anschlüsse werden dann konstant
während des Betriebs des Systems kon-
trolliert.
Betriebsanomalien der Sensoren werden
durch eine Meldung + Symbol auf dem
Display angezeigt (siehe Kapitel “Kon-
trollleuchten und Anzeigen”).
Der Betrieb der Senso-
ren wird automatisch
bei Einführung des elek-
trischen Kabelsteckers des An-
hängers in die Steckdose der
Anhängerkupplung des Fahr-
zeugs deaktiviert.
