2007 Alfa Romeo Brera/Spider Betriebsanleitung (in German)

183
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

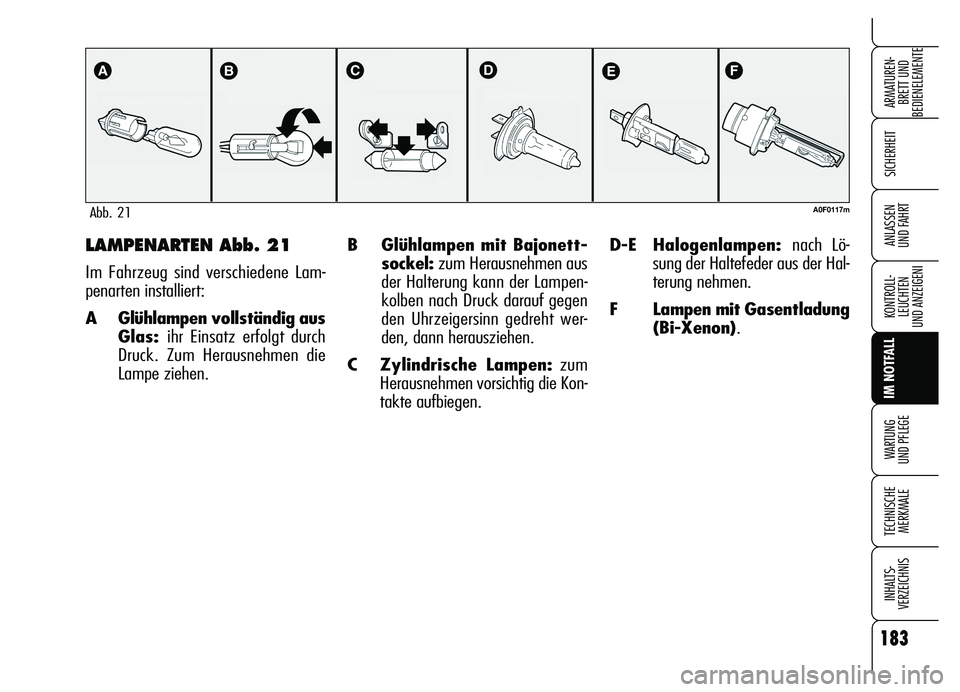

UND FAHRTB Glühlampen mit Bajonett-
sockel:zum Herausnehmen aus
der Halterung kann der Lampen-
kolben nach Druck darauf gegen
den Uhrzeigersinn gedreht wer-
den, dann herausziehen.
C Zylindrische Lampen:zum
Herausnehmen vorsichtig die Kon-
takte aufbiegen.D-E Halogenlampen: nach Lö-
sung der Haltefeder aus der Hal-
terung nehmen.
F Lampen mit Gasentladung
(Bi-Xenon).LAMPENARTEN Abb. 21
Im Fahrzeug sind verschiedene Lam-
penarten installiert:
A Glühlampen vollständig aus
Glas: ihr Einsatz erfolgt durch
Druck. Zum Herausnehmen die
Lampe ziehen.
A0F0117mAbb. 21

184
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

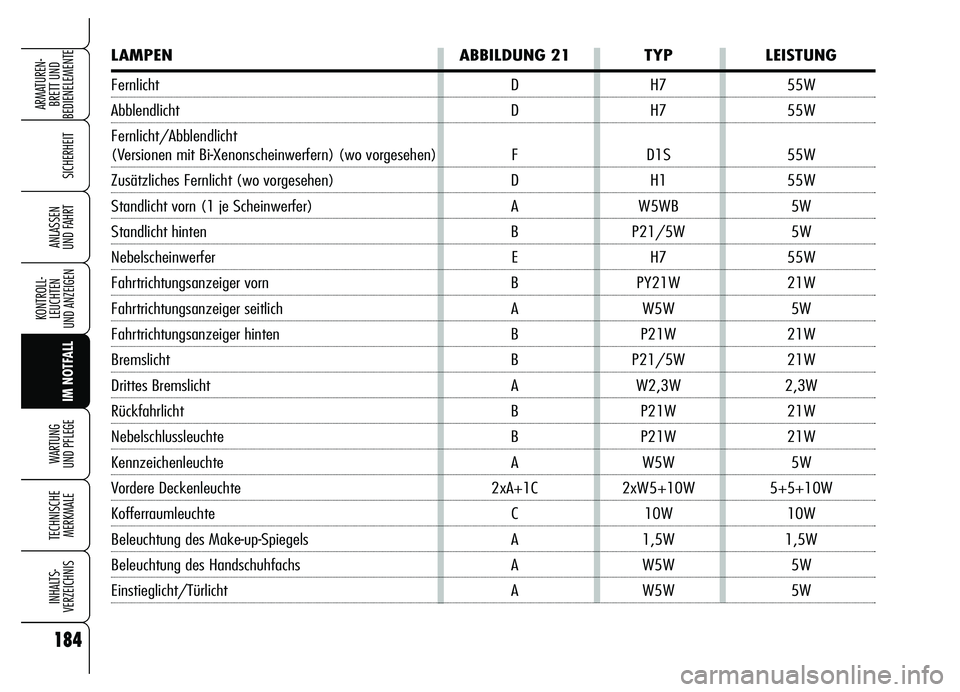

LAMPEN ABBILDUNG 21 TYP LEISTUNG
Fernlicht D H7 55W
Abblendlicht D H7 55W
Fernlicht/Abblendlicht
(Versionen mit Bi-Xenonscheinwerfern) (wo vorgesehen) F D1S 55W
Zusätzliches Fernlicht (wo vorgesehen) D H1 55W
Standlicht vorn (1 je Scheinwerfer) A W5WB 5W
Standlicht hinten B P21/5W 5W
Nebelscheinwerfer E H7 55W
Fahrtrichtungsanzeiger vorn B PY21W 21W
Fahrtrichtungsanzeiger seitlich A W5W 5W
Fahrtrichtungsanzeiger hinten B P21W 21W
Bremslicht B P21/5W 21W
Drittes Bremslicht A W2,3W 2,3W
Rückfahrlicht B P21W 21W
Nebelschlussleuchte B P21W 21W
Kennzeichenleuchte A W5W 5W
Vordere Deckenleuchte 2xA+1C 2xW5+10W 5+5+10W
Kofferraumleuchte C 10W 10W
Beleuchtung des Make-up-Spiegels A 1,5W 1,5W
Beleuchtung des Handschuhfachs A W5W 5W
Einstieglicht/Türlicht A W5W 5W

185
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

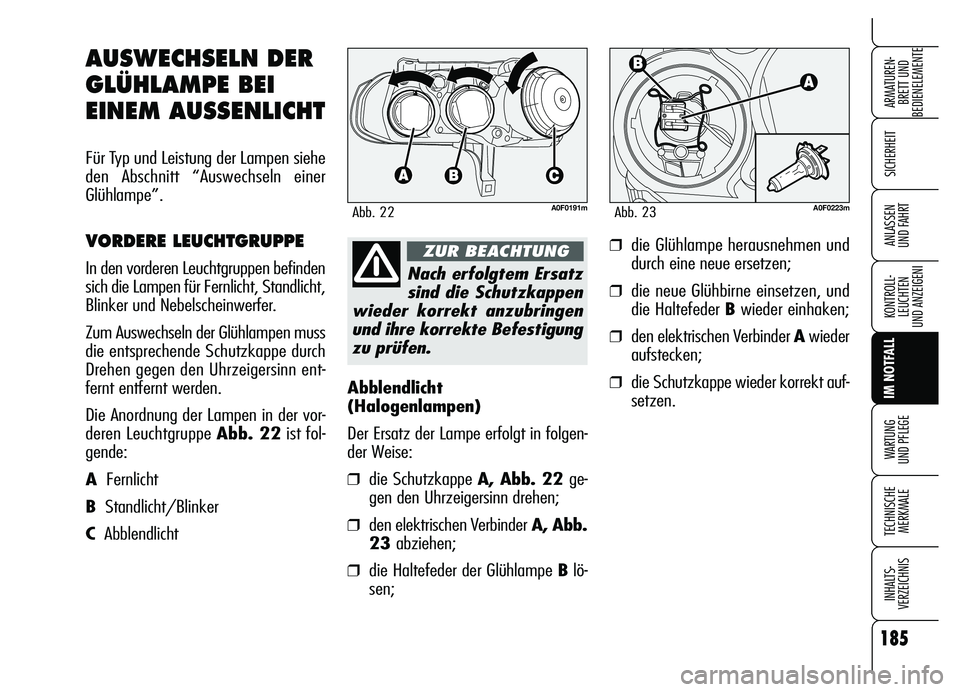

Abblendlicht
(Halogenlampen)
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die Schutzkappe A, Abb. 22 ge-
gen den Uhrzeigersinn drehen;
❒den elektrischen VerbinderA, Abb.
23 abziehen;
❒die Haltefeder der Glühlampe Blö-
sen;
AUSWECHSELN DER
GLÜHLAMPE BEI
EINEM AUSSENLICHT
Für Typ und Leistung der Lampen siehe
den Abschnitt “Auswechseln einer
Glühlampe”.
VORDERE LEUCHTGRUPPE
In den vorderen Leuchtgruppen befinden
sich die Lampen für Fernlicht, Standlicht,
Blinker und Nebelscheinwerfer.
Zum Auswechseln der Glühlampen muss
die entsprechende Schutzkappe durch
Drehen gegen den Uhrzeigersinn ent-
fernt entfernt werden.
Die Anordnung der Lampen in der vor-
deren Leuchtgruppe Abb. 22ist fol-
gende:
AFernlicht
BStandlicht/Blinker
CAbblendlicht
A0F0191mAbb. 22
Nach erfolgtem Ersatz
sind die Schutzkappen
wieder korrekt anzubringen
und ihre korrekte Befestigung
zu prüfen.
ZUR BEACHTUNG
A0F0223mAbb. 23
❒die Glühlampe herausnehmen und
durch eine neue ersetzen;
❒die neue Glühbirne einsetzen, und
die Haltefeder Bwieder einhaken;
❒den elektrischen Verbinder Awieder
aufstecken;
❒die Schutzkappe wieder korrekt auf-
setzen.

186
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

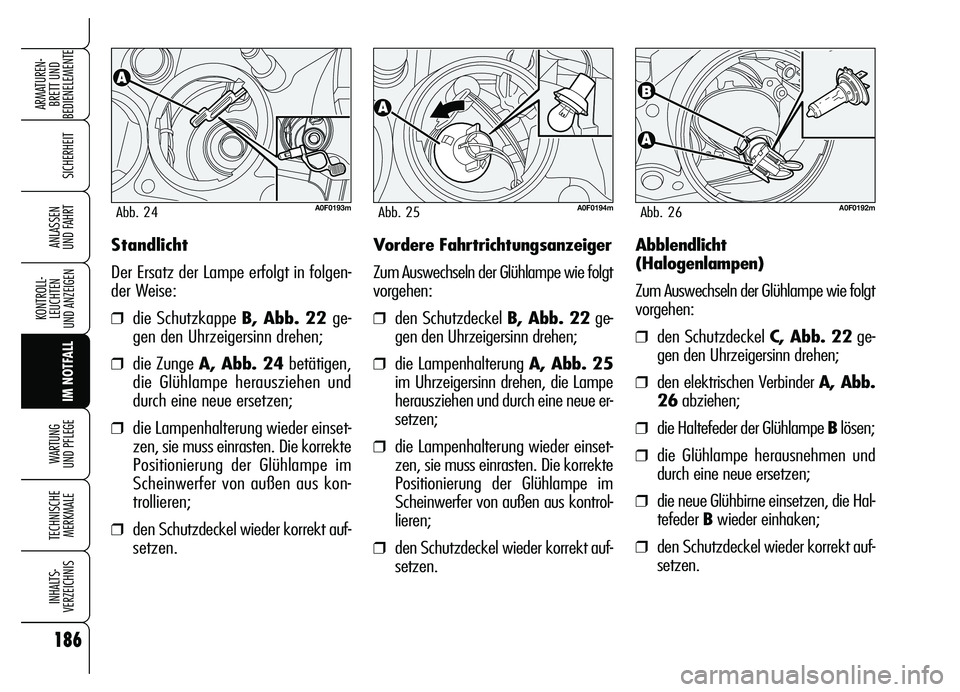

UND FAHRTStandlicht
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die Schutzkappe B, Abb. 22 ge-
gen den Uhrzeigersinn drehen;
❒die Zunge A, Abb. 24betätigen,
die Glühlampe herausziehen und
durch eine neue ersetzen;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren;
❒den Schutzdeckel wieder korrekt auf-
setzen.
A0F0193mAbb. 24A0F0194mAbb. 25A0F0192mAbb. 26
Vordere Fahrtrichtungsanzeiger
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒den Schutzdeckel B, Abb. 22ge-
gen den Uhrzeigersinn drehen;
❒die Lampenhalterung A, Abb. 25
im Uhrzeigersinn drehen, die Lampe
herausziehen und durch eine neue er-
setzen;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kontrol-
lieren;
❒den Schutzdeckel wieder korrekt auf-
setzen.Abblendlicht
(Halogenlampen)
Zum Auswechseln der Glühlampe wie folgt
vorgehen:
❒den Schutzdeckel C, Abb. 22ge-
gen den Uhrzeigersinn drehen;
❒den elektrischen Verbinder A, Abb.
26abziehen;
❒die Haltefeder der Glühlampe Blösen;
❒die Glühlampe herausnehmen und
durch eine neue ersetzen;
❒die neue Glühbirne einsetzen, die Hal-
tefeder Bwieder einhaken;
❒den Schutzdeckel wieder korrekt auf-
setzen.

187
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

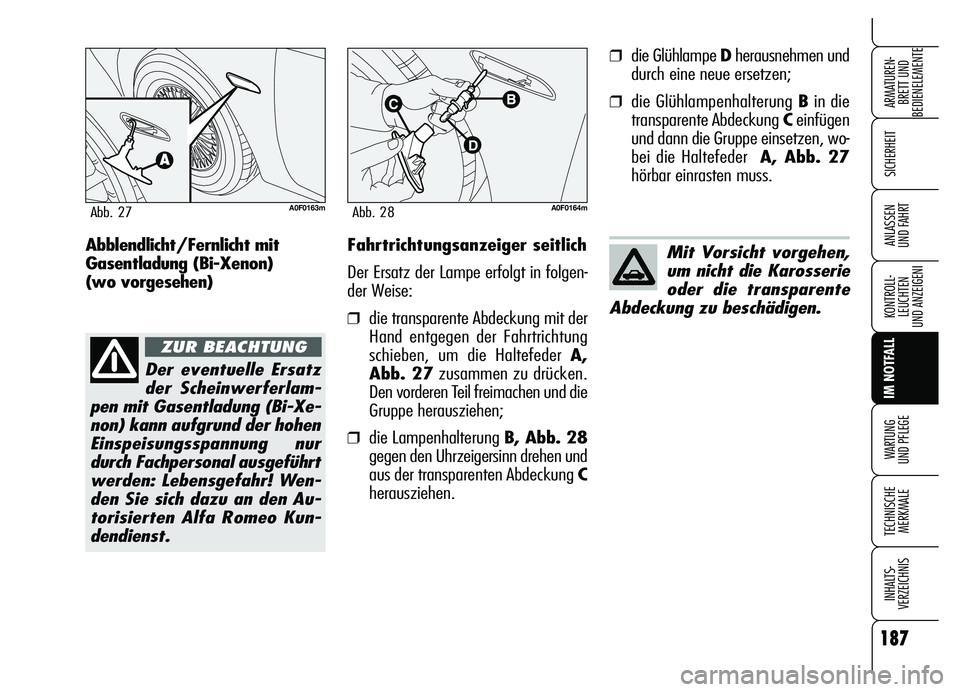

UND FAHRTFahrtrichtungsanzeiger seitlich
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒die transparente Abdeckung mit der
Hand entgegen der Fahrtrichtung
schieben, um die Haltefeder A,
Abb. 27zusammen zu drücken.
Den vorderen Teil freimachen und die
Gruppe herausziehen;
❒die Lampenhalterung B, Abb. 28
gegen den Uhrzeigersinn drehen und
aus der transparenten Abdeckung C
herausziehen.
A0F0163mAbb. 27A0F0164mAbb. 28
Mit Vorsicht vorgehen,
um nicht die Karosserie
oder die transparente
Abdeckung zu beschädigen.
Der eventuelle Ersatz
der Scheinwerferlam-
pen mit Gasentladung (Bi-Xe-
non) kann aufgrund der hohen
Einspeisungsspannung nur
durch Fachpersonal ausgeführt
werden: Lebensgefahr! Wen-
den Sie sich dazu an den Au-
torisierten Alfa Romeo Kun-
dendienst.
ZUR BEACHTUNG
Abblendlicht/Fernlicht mit
Gasentladung (Bi-Xenon)
(wo vorgesehen)
❒die Glühlampe Dherausnehmen und
durch eine neue ersetzen;
❒die Glühlampenhalterung Bin die
transparente Abdeckung Ceinfügen
und dann die Gruppe einsetzen, wo-
bei die Haltefeder A, Abb. 27
hörbar einrasten muss.

188
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

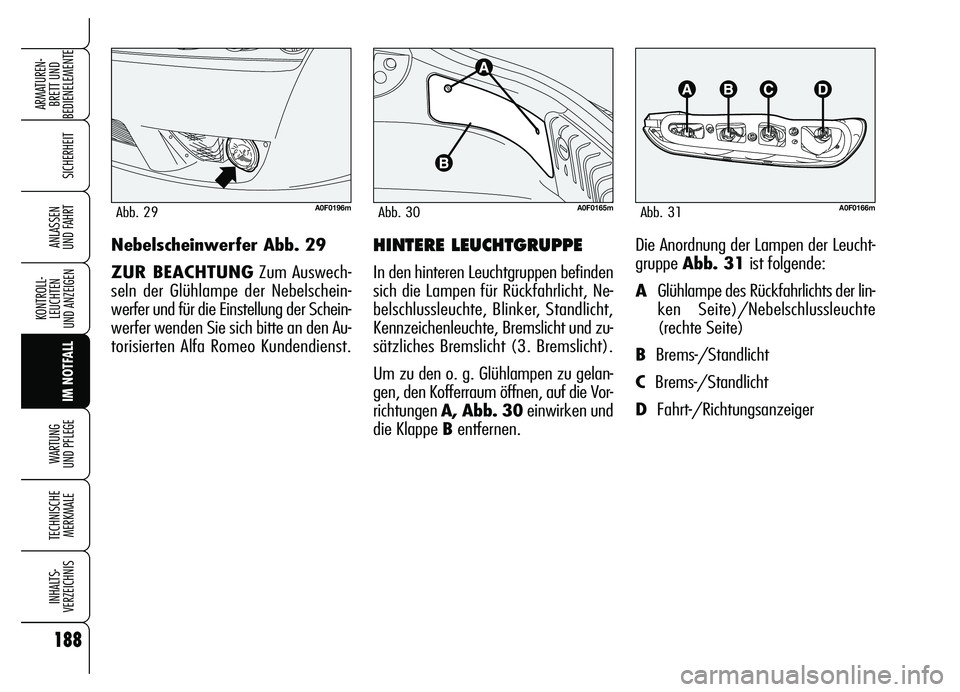

UND FAHRTHINTERE LEUCHTGRUPPE
In den hinteren Leuchtgruppen befinden
sich die Lampen für Rückfahrlicht, Ne-
belschlussleuchte, Blinker, Standlicht,
Kennzeichenleuchte, Bremslicht und zu-
sätzliches Bremslicht (3. Bremslicht).
Um zu den o. g. Glühlampen zu gelan-
gen, den Kofferraum öffnen, auf die Vor-
richtungen A, Abb. 30einwirken und
die Klappe Bentfernen.
A0F0165mAbb. 30A0F0166mAbb. 31
Die Anordnung der Lampen der Leucht-
gruppe Abb. 31ist folgende:
A Glühlampe des Rückfahrlichts der lin-
ken Seite)/Nebelschlussleuchte
(rechte Seite)
B Brems-/Standlicht
C Brems-/Standlicht
D Fahrt-/Richtungsanzeiger
A0F0196mAbb. 29
Nebelscheinwerfer Abb. 29
ZUR BEACHTUNGZum Auswech-
seln der Glühlampe der Nebelschein-
werfer und für die Einstellung der Schein-
werfer wenden Sie sich bitte an den Au-
torisierten Alfa Romeo Kundendienst.

189
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

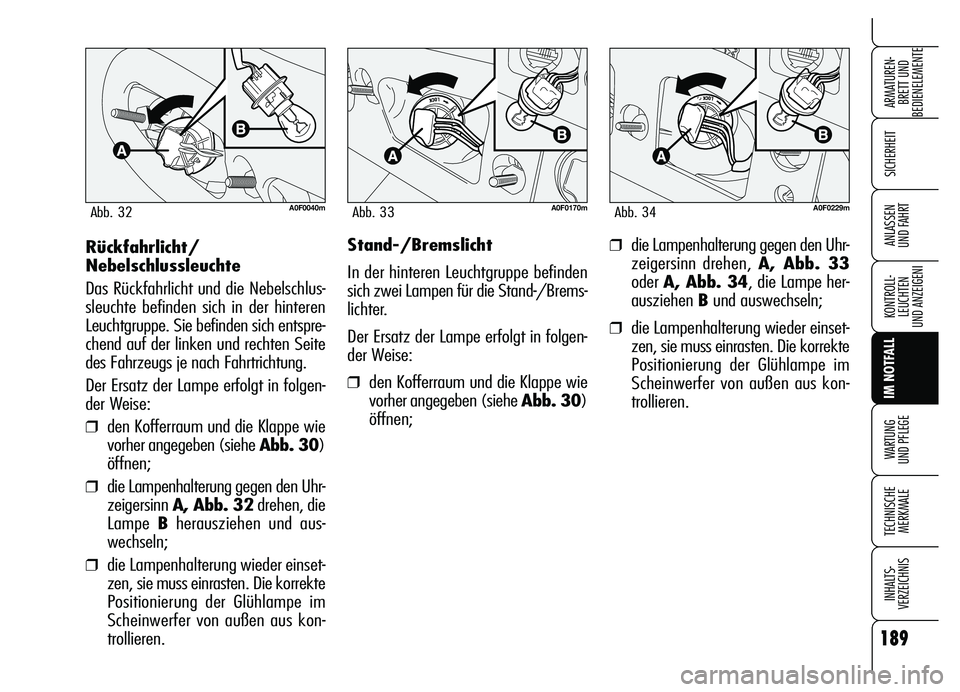

UND FAHRTRückfahrlicht/
Nebelschlussleuchte
Das Rückfahrlicht und die Nebelschlus-
sleuchte befinden sich in der hinteren
Leuchtgruppe. Sie befinden sich entspre-
chend auf der linken und rechten Seite
des Fahrzeugs je nach Fahrtrichtung.
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒den Kofferraum und die Klappe wie
vorher angegeben (siehe Abb. 30)
öffnen;
❒die Lampenhalterung gegen den Uhr-
zeigersinn A, Abb. 32drehen, die
Lampe Bherausziehen und aus-
wechseln;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren.
A0F0040mAbb. 32A0F0229mAbb. 34
Stand-/Bremslicht
In der hinteren Leuchtgruppe befinden
sich zwei Lampen für die Stand-/Brems-
lichter.
Der Ersatz der Lampe erfolgt in folgen-
der Weise:
❒den Kofferraum und die Klappe wie
vorher angegeben (siehe Abb. 30)
öffnen;
A0F0170mAbb. 33
❒die Lampenhalterung gegen den Uhr-
zeigersinn drehen, A, Abb. 33
oder A, Abb. 34, die Lampe her-
ausziehen Bund auswechseln;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren.

190
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

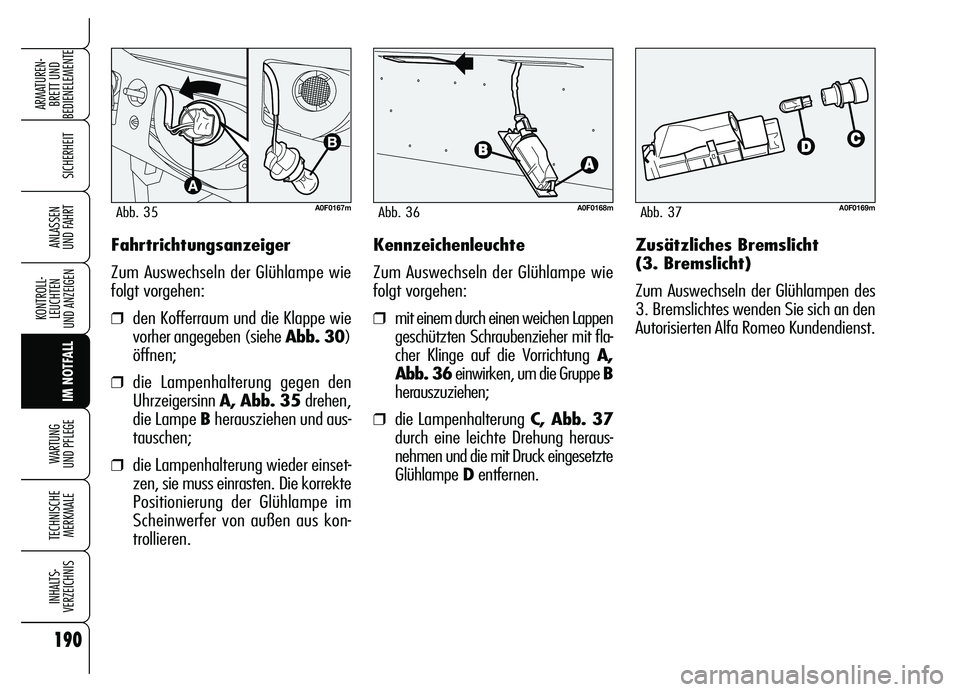

UND FAHRTFahrtrichtungsanzeiger
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒den Kofferraum und die Klappe wie
vorher angegeben (siehe Abb. 30)
öffnen;
❒die Lampenhalterung gegen den
Uhrzeigersinn A, Abb. 35 drehen,
die Lampe Bherausziehen und aus-
tauschen;
❒die Lampenhalterung wieder einset-
zen, sie muss einrasten. Die korrekte
Positionierung der Glühlampe im
Scheinwerfer von außen aus kon-
trollieren.
A0F0167mAbb. 35
Zusätzliches Bremslicht
(3. Bremslicht)
Zum Auswechseln der Glühlampen des
3. Bremslichtes wenden Sie sich an den
Autorisierten Alfa Romeo Kundendienst. Kennzeichenleuchte
Zum Auswechseln der Glühlampe wie
folgt vorgehen:
❒mit einem durch einen weichen Lappen
geschützten Schraubenzieher mit fla-
cher Klinge auf die Vorrichtung A,
Abb. 36einwirken, um die Gruppe B
herauszuziehen;
❒die LampenhalterungC, Abb. 37
durch eine leichte Drehung heraus-
nehmen und die mit Druck eingesetzte
Glühlampe Dentfernen.
A0F0168mAbb. 36A0F0169mAbb. 37
