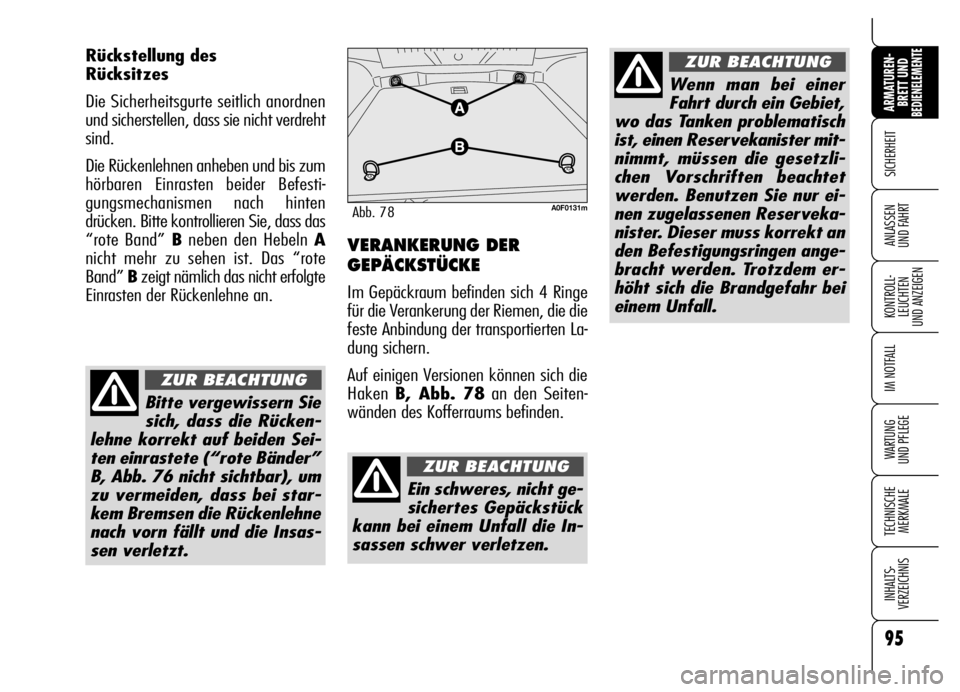

Page 97 of 271

95
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Rückstellung des
Rücksitzes
Die Sicherheitsgurte seitlich anordnen
und sicherstellen, dass sie nicht verdreht
sind.
Die Rückenlehnen anheben und bis zum
hörbaren Einrasten beider Befesti-
gungsmechanismen nach hinten
drücken. Bitte kontrollieren Sie, dass das
“rote Band” Bneben den Hebeln A
nicht mehr zu sehen ist. Das “rote
Band” Bzeigt nämlich das nicht erfolgte
Einrasten der Rückenlehne an.
Bitte vergewissern Sie
sich, dass die Rücken-
lehne korrekt auf beiden Sei-
ten einrastete (“rote Bänder”
B, Abb. 76 nicht sichtbar), um
zu vermeiden, dass bei star-
kem Bremsen die Rückenlehne
nach vorn fällt und die Insas-
sen verletzt.
ZUR BEACHTUNG
VERANKERUNG DER
GEPÄCKSTÜCKE
Im Gepäckraum befinden sich 4 Ringe
für die Verankerung der Riemen, die die
feste Anbindung der transportierten La-
dung sichern.
Auf einigen Versionen können sich die
Haken B, Abb. 78an den Seiten-
wänden des Kofferraums befinden.
A0F0131mAbb. 78
Ein schweres, nicht ge-
sichertes Gepäckstück
kann bei einem Unfall die In-
sassen schwer verletzen.
ZUR BEACHTUNG
Wenn man bei einer
Fahrt durch ein Gebiet,
wo das Tanken problematisch
ist, einen Reservekanister mit-
nimmt, müssen die gesetzli-
chen Vorschriften beachtet
werden. Benutzen Sie nur ei-
nen zugelassenen Reserveka-
nister. Dieser muss korrekt an
den Befestigungsringen ange-
bracht werden. Trotzdem er-
höht sich die Brandgefahr bei
einem Unfall.
ZUR BEACHTUNG

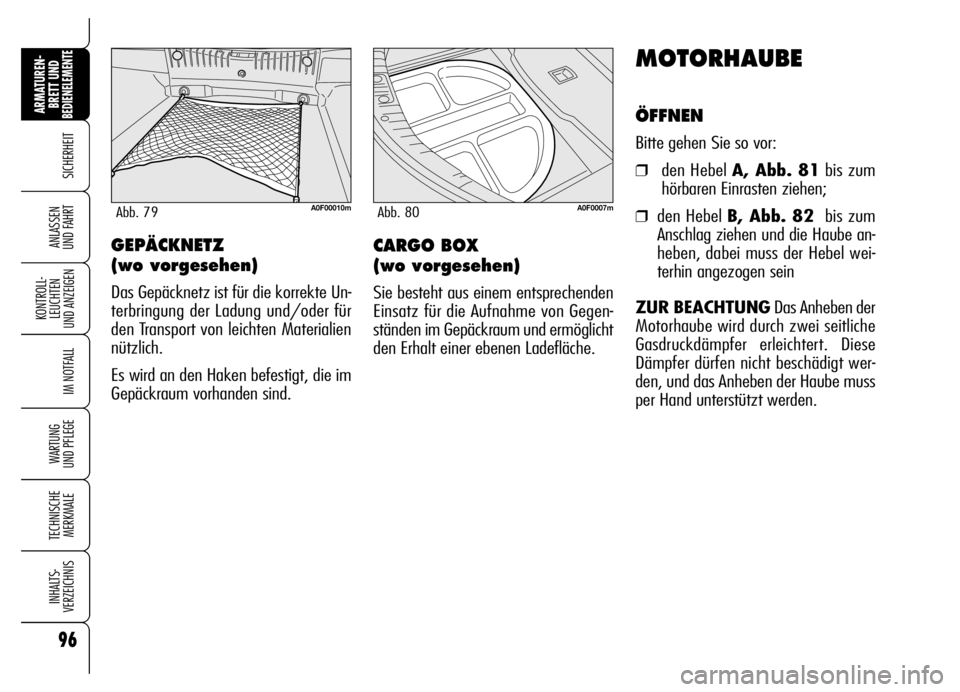

Page 98 of 271

96
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
MOTORHAUBE
ÖFFNEN
Bitte gehen Sie so vor:
❒den Hebel A, Abb. 81bis zum
hörbaren Einrasten ziehen;
❒den Hebel B, Abb. 82 bis zum
Anschlag ziehen und die Haube an-
heben, dabei muss der Hebel wei-
terhin angezogen sein
ZUR BEACHTUNGDas Anheben der
Motorhaube wird durch zwei seitliche
Gasdruckdämpfer erleichtert. Diese
Dämpfer dürfen nicht beschädigt wer-
den, und das Anheben der Haube muss
per Hand unterstützt werden.
GEPÄCKNETZ
(wo vorgesehen)
Das Gepäcknetz ist für die korrekte Un-
terbringung der Ladung und/oder für
den Transport von leichten Materialien
nützlich.
Es wird an den Haken befestigt, die im
Gepäckraum vorhanden sind.
A0F00010mAbb. 79
CARGO BOX
(wo vorgesehen)
Sie besteht aus einem entsprechenden
Einsatz für die Aufnahme von Gegen-
ständen im Gepäckraum und ermöglicht
den Erhalt einer ebenen Ladefläche.
A0F0007mAbb. 80

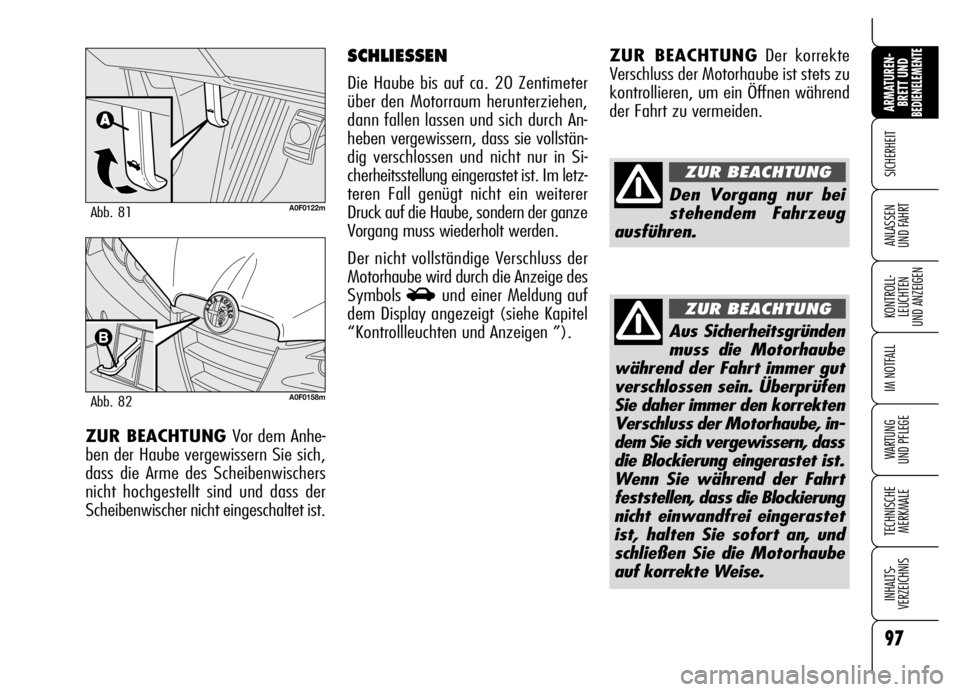

Page 99 of 271

97
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUR BEACHTUNGDer korrekte
Verschluss der Motorhaube ist stets zu
kontrollieren, um ein Öffnen während
der Fahrt zu vermeiden.
A0F0122mAbb. 81
A0F0158mAbb. 82
SCHLIESSEN
Die Haube bis auf ca. 20 Zentimeter
über den Motorraum herunterziehen,
dann fallen lassen und sich durch An-
heben vergewissern, dass sie vollstän-
dig verschlossen und nicht nur in Si-
cherheitsstellung eingerastet ist. Im letz-
teren Fall genügt nicht ein weiterer
Druck auf die Haube, sondern der ganze
Vorgang muss wiederholt werden.
Der nicht vollständige Verschluss der
Motorhaube wird durch die Anzeige des
Symbols
Sund einer Meldung auf
dem Display angezeigt (siehe Kapitel
“Kontrollleuchten und Anzeigen ”).
Den Vorgang nur bei
stehendem Fahrzeug
ausführen.
ZUR BEACHTUNG
Aus Sicherheitsgründen
muss die Motorhaube
während der Fahrt immer gut
verschlossen sein. Überprüfen
Sie daher immer den korrekten
Verschluss der Motorhaube, in-
dem Sie sich vergewissern, dass
die Blockierung eingerastet ist.
Wenn Sie während der Fahrt
feststellen, dass die Blockierung
nicht einwandfrei eingerastet
ist, halten Sie sofort an, und
schließen Sie die Motorhaube
auf korrekte Weise.
ZUR BEACHTUNG
ZUR BEACHTUNG Vor dem Anhe-
ben der Haube vergewissern Sie sich,
dass die Arme des Scheibenwischers
nicht hochgestellt sind und dass der
Scheibenwischer nicht eingeschaltet ist.

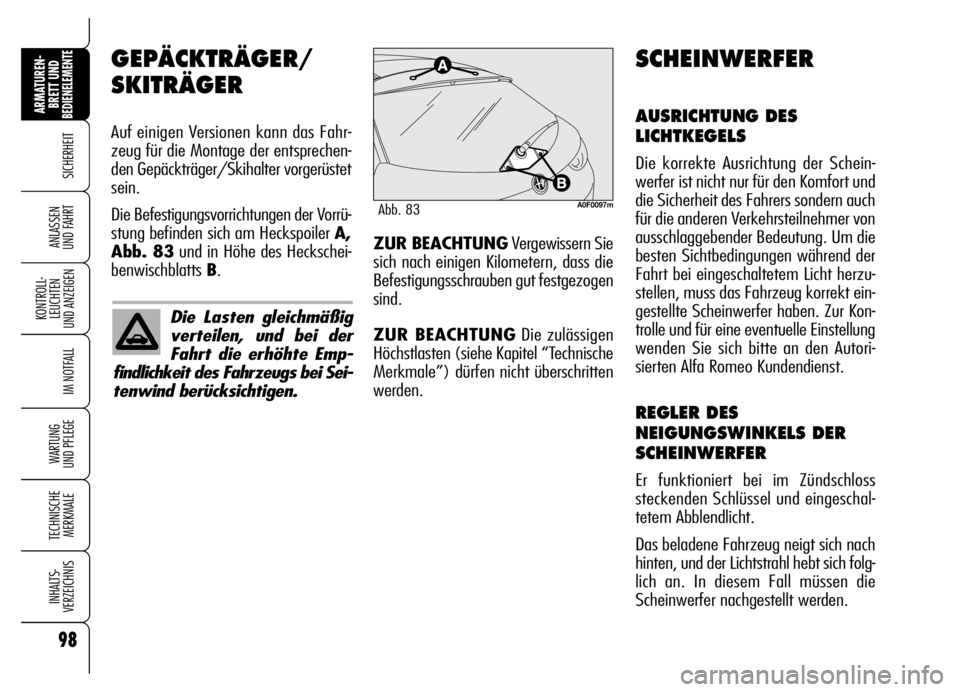

Page 100 of 271

98
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
GEPÄCKTRÄGER/
SKITRÄGER
Auf einigen Versionen kann das Fahr-
zeug für die Montage der entsprechen-
den Gepäckträger/Skihalter vorgerüstet
sein.
Die Befestigungsvorrichtungen der Vorrü-
stung befinden sich am Heckspoiler A,
Abb. 83und in Höhe des Heckschei-
benwischblatts B.
A0F0097mAbb. 83
SCHEINWERFER
AUSRICHTUNG DES
LICHTKEGELS
Die korrekte Ausrichtung der Schein-
werfer ist nicht nur für den Komfort und
die Sicherheit des Fahrers sondern auch
für die anderen Verkehrsteilnehmer von
ausschlaggebender Bedeutung. Um die
besten Sichtbedingungen während der
Fahrt bei eingeschaltetem Licht herzu-
stellen, muss das Fahrzeug korrekt ein-
gestellte Scheinwerfer haben. Zur Kon-
trolle und für eine eventuelle Einstellung
wenden Sie sich bitte an den Autori-
sierten Alfa Romeo Kundendienst.
REGLER DES
NEIGUNGSWINKELS DER
SCHEINWERFER
Er funktioniert bei im Zündschloss
steckenden Schlüssel und eingeschal-
tetem Abblendlicht.
Das beladene Fahrzeug neigt sich nach
hinten, und der Lichtstrahl hebt sich folg-
lich an. In diesem Fall müssen die
Scheinwerfer nachgestellt werden.
Die Lasten gleichmäßig
verteilen, und bei der
Fahrt die erhöhte Emp-
findlichkeit des Fahrzeugs bei Sei-
tenwind berücksichtigen.
ZUR BEACHTUNGVergewissern Sie
sich nach einigen Kilometern, dass die
Befestigungsschrauben gut festgezogen
sind.
ZUR BEACHTUNGDie zulässigen
Höchstlasten (siehe Kapitel “Technische
Merkmale”) dürfen nicht überschritten
werden.

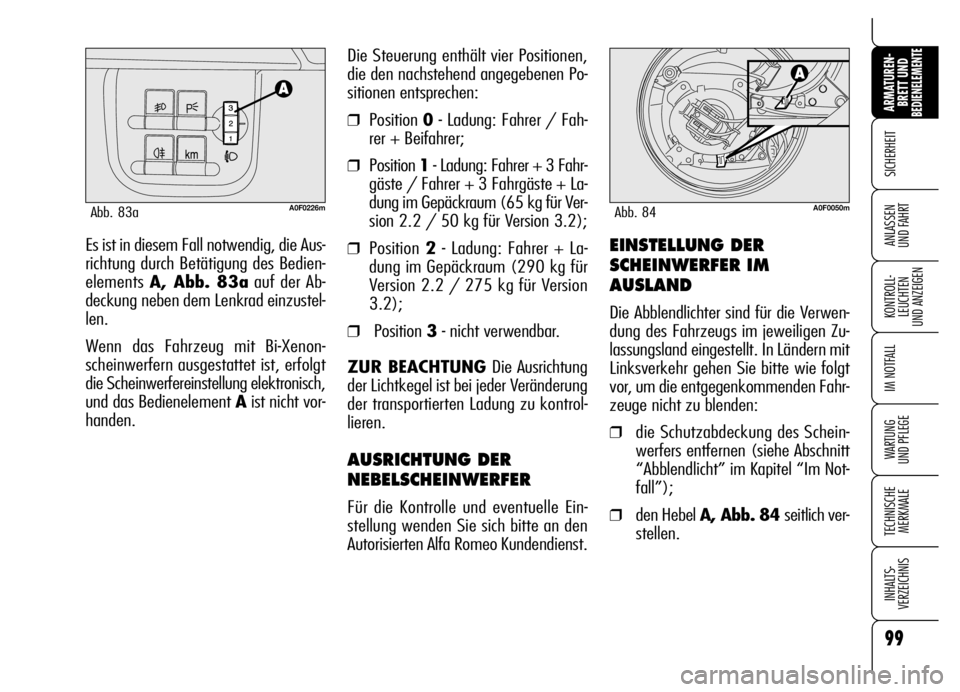

Page 101 of 271

99
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTEs ist in diesem Fall notwendig, die Aus-
richtung durch Betätigung des Bedien-
elements A, Abb. 83aauf der Ab-
deckung neben dem Lenkrad einzustel-
len.
Wenn das Fahrzeug mit Bi-Xenon-
scheinwerfern ausgestattet ist, erfolgt
die Scheinwerfereinstellung elektronisch,
und das Bedienelement Aist nicht vor-
handen.Die Steuerung enthält vier Positionen,
die den nachstehend angegebenen Po-
sitionen entsprechen:
❒Position 0- Ladung: Fahrer / Fah-
rer + Beifahrer;
❒Position 1- Ladung: Fahrer + 3 Fahr-
gäste / Fahrer + 3 Fahrgäste + La-
dung im Gepäckraum (65 kg für Ver-
sion 2.2 / 50 kg für Version 3.2);
❒Position 2- Ladung: Fahrer + La-
dung im Gepäckraum (290 kg für
Version 2.2 / 275 kg für Version
3.2);
❒Position 3- nicht verwendbar.
ZUR BEACHTUNG Die Ausrichtung
der Lichtkegel ist bei jeder Veränderung
der transportierten Ladung zu kontrol-
lieren.
AUSRICHTUNG DER
NEBELSCHEINWERFER
Für die Kontrolle und eventuelle Ein-
stellung wenden Sie sich bitte an den
Autorisierten Alfa Romeo Kundendienst.
A0F0226mAbb. 83a
EINSTELLUNG DER
SCHEINWERFER IM
AUSLAND
Die Abblendlichter sind für die Verwen-
dung des Fahrzeugs im jeweiligen Zu-
lassungsland eingestellt. In Ländern mit
Linksverkehr gehen Sie bitte wie folgt
vor, um die entgegenkommenden Fahr-
zeuge nicht zu blenden:
❒die Schutzabdeckung des Schein-
werfers entfernen (siehe Abschnitt
“Abblendlicht” im Kapitel “Im Not-
fall”);
❒den Hebel A, Abb. 84 seitlich ver-
stellen.
A0F0050mAbb. 84

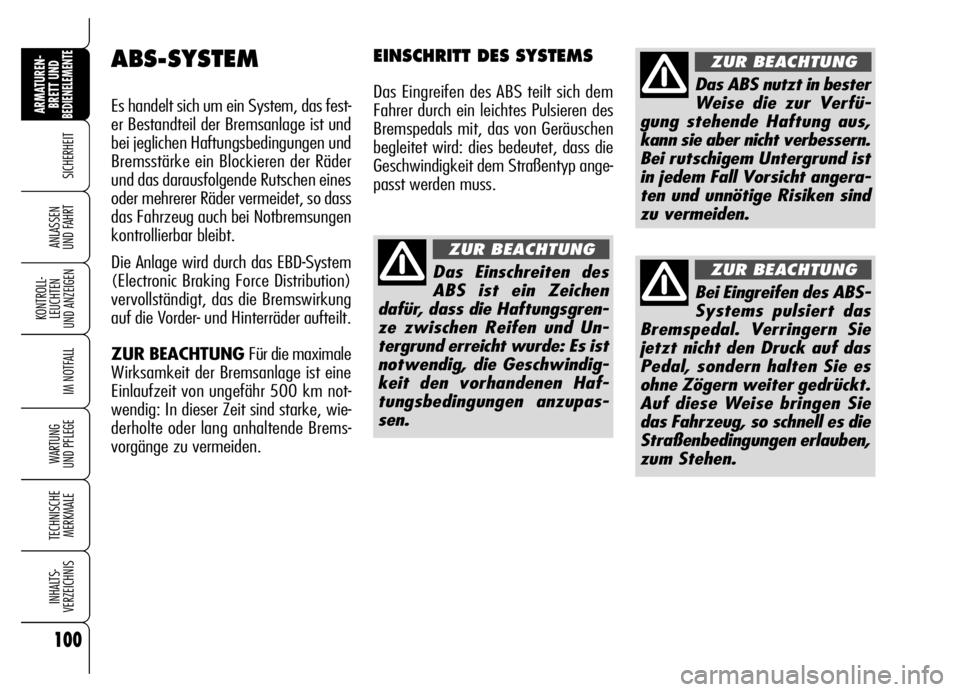

Page 102 of 271

100
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
ABS-SYSTEM
Es handelt sich um ein System, das fest-
er Bestandteil der Bremsanlage ist und
bei jeglichen Haftungsbedingungen und
Bremsstärke ein Blockieren der Räder
und das darausfolgende Rutschen eines
oder mehrerer Räder vermeidet, so dass
das Fahrzeug auch bei Notbremsungen
kontrollierbar bleibt.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
vervollständigt, das die Bremswirkung
auf die Vorder- und Hinterräder aufteilt.
ZUR BEACHTUNG Für die maximale
Wirksamkeit der Bremsanlage ist eine
Einlaufzeit von ungefähr 500 km not-
wendig: In dieser Zeit sind starke, wie-
derholte oder lang anhaltende Brems-
vorgänge zu vermeiden.
EINSCHRITT DES SYSTEMS
Das Eingreifen des ABS teilt sich dem
Fahrer durch ein leichtes Pulsieren des
Bremspedals mit, das von Geräuschen
begleitet wird: dies bedeutet, dass die
Geschwindigkeit dem Straßentyp ange-
passt werden muss.
Das Einschreiten des
ABS ist ein Zeichen
dafür, dass die Haftungsgren-
ze zwischen Reifen und Un-
tergrund erreicht wurde: Es ist
notwendig, die Geschwindig-
keit den vorhandenen Haf-
tungsbedingungen anzupas-
sen.
ZUR BEACHTUNG
Das ABS nutzt in bester
Weise die zur Verfü-
gung stehende Haftung aus,
kann sie aber nicht verbessern.
Bei rutschigem Untergrund ist
in jedem Fall Vorsicht angera-
ten und unnötige Risiken sind
zu vermeiden.
ZUR BEACHTUNG
Bei Eingreifen des ABS-
Systems pulsiert das
Bremspedal. Verringern Sie
jetzt nicht den Druck auf das
Pedal, sondern halten Sie es
ohne Zögern weiter gedrückt.
Auf diese Weise bringen Sie
das Fahrzeug, so schnell es die
Straßenbedingungen erlauben,
zum Stehen.
ZUR BEACHTUNG

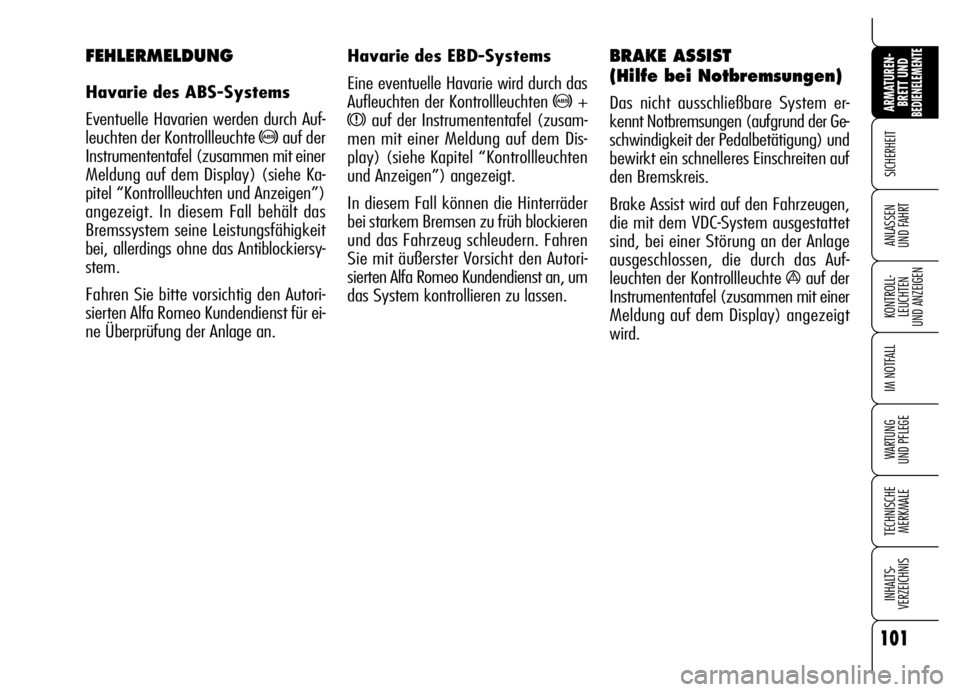

Page 103 of 271

101
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Havarie des EBD-Systems
Eine eventuelle Havarie wird durch das
Aufleuchten der Kontrollleuchten
>+
xauf der Instrumententafel (zusam-
men mit einer Meldung auf dem Dis-
play) (siehe Kapitel “Kontrollleuchten
und Anzeigen”) angezeigt.
In diesem Fall können die Hinterräder
bei starkem Bremsen zu früh blockieren
und das Fahrzeug schleudern. Fahren
Sie mit äußerster Vorsicht den Autori-
sierten Alfa Romeo Kundendienst an, um
das System kontrollieren zu lassen.
BRAKE ASSIST
(Hilfe bei Notbremsungen)
Das nicht ausschließbare System er-
kennt Notbremsungen (aufgrund der Ge-
schwindigkeit der Pedalbetätigung) und
bewirkt ein schnelleres Einschreiten auf
den Bremskreis.
Brake Assist wird auf den Fahrzeugen,
die mit dem VDC-System ausgestattet
sind, bei einer Störung an der Anlage
ausgeschlossen, die durch das Auf-
leuchten der Kontrollleuchte
áauf der
Instrumententafel (zusammen mit einer
Meldung auf dem Display) angezeigt
wird.
FEHLERMELDUNG
Havarie des ABS-Systems
Eventuelle Havarien werden durch Auf-
leuchten der Kontrollleuchte
>auf der
Instrumententafel (zusammen mit einer
Meldung auf dem Display) (siehe Ka-
pitel “Kontrollleuchten und Anzeigen”)
angezeigt. In diesem Fall behält das
Bremssystem seine Leistungsfähigkeit
bei, allerdings ohne das Antiblockiersy-
stem.
Fahren Sie bitte vorsichtig den Autori-
sierten Alfa Romeo Kundendienst für ei-
ne Überprüfung der Anlage an.
Page 104 of 271

102
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

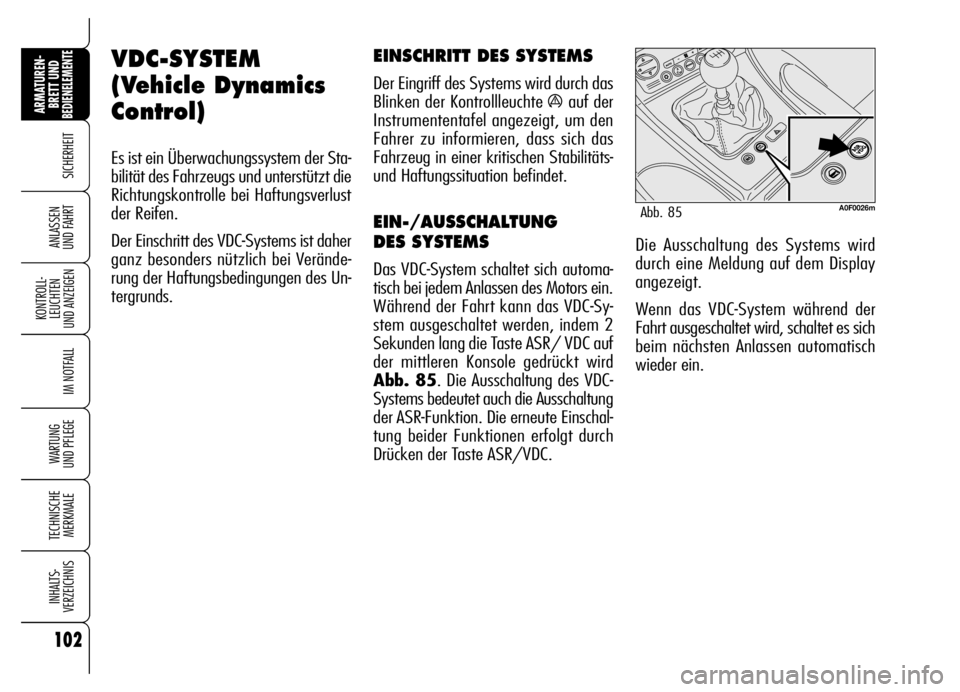

VDC-SYSTEM
(Vehicle Dynamics
Control)
Es ist ein Überwachungssystem der Sta-
bilität des Fahrzeugs und unterstützt die
Richtungskontrolle bei Haftungsverlust
der Reifen.
Der Einschritt des VDC-Systems ist daher
ganz besonders nützlich bei Verände-
rung der Haftungsbedingungen des Un-
tergrunds.
EINSCHRITT DES SYSTEMS
Der Eingriff des Systems wird durch das
Blinken der Kontrollleuchte
áauf der
Instrumententafel angezeigt, um den
Fahrer zu informieren, dass sich das
Fahrzeug in einer kritischen Stabilitäts-
und Haftungssituation befindet.
EIN-/AUSSCHALTUNG
DES SYSTEMS
Das VDC-System schaltet sich automa-
tisch bei jedem Anlassen des Motors ein.
Während der Fahrt kann das VDC-Sy-
stem ausgeschaltet werden, indem 2
Sekunden lang die Taste ASR/ VDC auf
der mittleren Konsole gedrückt wird
Abb. 85. Die Ausschaltung des VDC-
Systems bedeutet auch die Ausschaltung
der ASR-Funktion. Die erneute Einschal-
tung beider Funktionen erfolgt durch
Drücken der Taste ASR/VDC.Die Ausschaltung des Systems wird
durch eine Meldung auf dem Display
angezeigt.
Wenn das VDC-System während der
Fahrt ausgeschaltet wird, schaltet es sich
beim nächsten Anlassen automatisch
wieder ein.
A0F0026mAbb. 85
